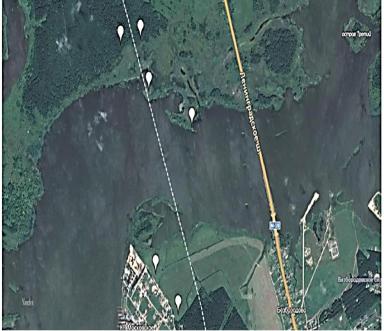

Рис. 5. Места расположения пунктов ГРО на объекте строительства

Данные исходных пунктов представлены в табл. 2 и 3.

Карточка закладки одного из пунктов (PPC-1) показана на рис. 6.

С целью улучшения сходимости дорожных и мостовых работ, привязка мостовой сети сгущения производилась к пунктам дорожной ГРО.

46

________________________________________________________Выпуск № 4 (15), 2020

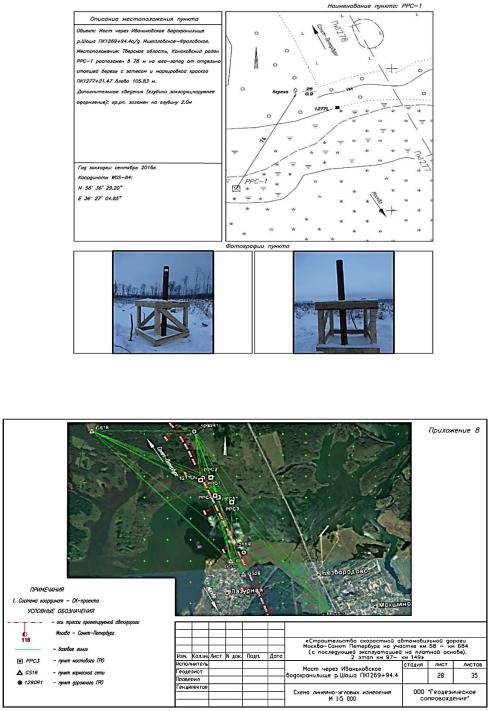

Рис. 6. Карточка закладки пункта PPC-1

Схема ГНСС измерений показана на рис. 7.

Рис. 7. Схема ГНСС измерений

В работе использовались следующие приборы, представленные в табл. 4.

Таблица 4 Геодезические приборы, применяемые в процессе инженерно-геодезических работ

Определение координат и высот пунктов геодезической разбивочной основы с необходимой точностью, с помощью электронного тахеометра осуществить невозможно, так как это связано с особенностями расположения объекта в пойме водохранилища.Исходя из

47

________________________________________________________Выпуск № 4 (15), 2020

этого, было принято решение использовать методы ГНСС измерений от пунктов каркасной сети, с обязательной привязкой к ближайшим пунктам дорожного ГРО.

За счет избыточных измерений для повышения точности и надежности результатов наблюдений, использовалось максимальное количество одновременно работающих спутниковых приемниковпри построении спутниковой геодезической сети.

Для достижения необходимой точности планового положения пунктов ГРО, измерения выполнялись только статическими методами, по всем пунктам внешней разбивочной сети, с длительностью сеансов не менее 40 минут при эпохе 5 секунд. Сеансы планировались так, чтобы значение PDOP не превышало 2. Следует не забывать, что ГНСС приемники при проведении таких работ должны соответствовать современным стандартам и быть классом не ниже 2-х частотных (L1, L2) и 2-х системных (GPS, ГЛОНАСС). Впрограммном продукте для постобработкиTopconToolsверсии 8.2. проводилась камеральная обработка ГНСС измерений.

Трудности вызвала нивелировка пунктов ГРО.На данном этапе строительства её выполнитьбыло невозможно, отметки пунктов геодезической разбивочной основы, определялись совместно с определением плановых координат методом ГНСС. Высотные отметки таких пунктов принимались за временные, а после установки временного проезда, выполнялось их корректировка методами геометрического нивелирования.

Пришлось прибегать кзамкнутым ходам при двух и более горизонтах инструмента (в зависимости от сходимости измерений) в безветренную, а при низком солнце или облачную погоду одновременно по двум рейкам.

Уравнивание высотной сети проводилось при помощи специализированной программы «CREDO Нивелир.

Для повышения эффективности и качества работ, на наблюдаемые пункты устанавливались отражающие марки. Конструкции и способы крепления марок могут быть различными, но учитывая, что марки должны быть развёрнуты к месту работ, рекомендуется использовать марки в виде треугольные блоков (например, вырезанные из уголка). Положение и очистка марок должны периодически проверяться и фиксироваться. После подготовки строительной площадки, производится разбивка и закрепление осей проезда и опор. Точность выноса в натуру основных осей составляет ±14 мм.

Вынос основных осей и створных знаков осуществлялся электронным тахеометром с пунктов ГРО или точек внутренней разбивочной сети с использованием микропризменной системы. Вынос осуществлялся при двух кругах инструмента. Результат выноса усредняется.

После выноса основных осей выполнялась разбивка вспомогательных осей – буронабивных свай, шпунтового ограждения и других элементов сооружения.

Детальная разбивка производится от основных осей согласно разбивочным чертежам. С помощью стальной рулетки, прокладываемой по провешенной оси соответствующего свайного ряда, происходитразбивка центров буронабивных свай. Центр сваи закрепляется колышком длиной 20-25 см. Контроль разбивки центров опор свай проводят линейными промерами.

Разбивка углов шпунтового ограждения и контроль разбивки производят аналогично. Для буровых свай отклонение от проектного положения в проекте не должны

превышаться значения, указанные в п. 8.15 табл. 6 п.1 СП 46.13330.2012.

Детальная разбивка осей фиксируется актом разбивки и исполнительной схемой. После установки шпунтового ограждения, оси переносятся на верх шпунта. В последующем, с этих осей определяется положение подводной части русловых опор.

Точность вынесения центров опор моста в проектное положение регламентируется ВСН 5-81 в зависимости от длины пролёта. Максимальная длинна пролета моста через р. Шоша—90 м., следовательно, предельная погрешность определения центров проектируемых опор ± 28 мм. Для обеспечения данной точности, главные оси, с которых будут проводиться разбивочные работы, должны разбиваться в 2 раза точнее вышеопределённого значения относительно пунктов ГРО.

48

________________________________________________________Выпуск № 4 (15), 2020

Установка дополнительных свай русловых опор производилась с временной насыпи с укладкой поверх неё железобетонных плит. Основные оси проезда, опор, шпунтового ограждения закреплялись на конструкциях рабочих мостиков в виде рисок, нанесённых несмываемой краски. Точность выноса в натуру основных осей ± 14 мм.

Рассмотрим строительство надземной или надводной части тела опоры.Основные и дополнительные оси выносятся на бетонную поверхность тела опоры и закрепляются в виде риски длиной не менее 40 мм.

По мере возведения тела опоры основные и дополнительные оси выносятся на новый монтажный горизонт [2]. В процессе монтажа опалубки контролируется смещение ее осей, а после окончательного установки опалубки, осуществляется контроль планово-высотного положения всех ее элементов относительно пунктов разбивочной сети. При отклонениях, превышающих допуски, регламентированные СП 46.13330–2012, производят исправление планового положения стоек опалубки.

Контроль смещения установочных осей опалубки, как и процесс выноса основных осей, можно выполнить методом проецирования коллимационной плоскостью тахеометра разбивочных осей нижнего горизонта на установочные риски или марки опалубки наклонным лучом.

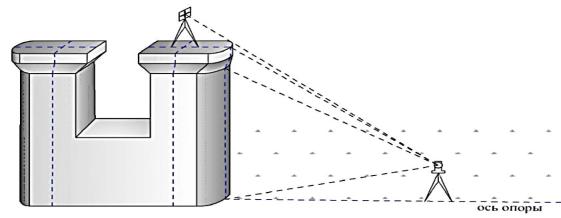

На рис. 8показан вынос осей ригеля наверх опоры.

Рис. 8. Вынос осей ригеля наверх опоры

Тщательно контролируется плановое и высотное положение центров подферменных площадок. Землемерные работы при обустройстве подферменных площадок аналогичны работам по строительству тела опоры и оголовка ригеля.

При выставлении опалубки подферменных площадок тахеометр следует располагать на ригеле как можно ближе к подферменникам. Это позволит избежать больших вертикальных углов наклона трубы тахеометра.

Применение электронных тахеометров значительно облегчает задачу передачи отметок. Перед началом измерений в тахеометр вводятся данные температуры и давления окружающей среды. Точку установки штатива с инструментом выбирается таким образом, чтобы расстояние от инструмента до реперов не превышало 50-75 м, а вертикальный угол визирования не превышал 15°-20°. Измерения производятся с использованием микропризменных систем. Для измерений совмещают горизонтальную нить оптической

трубы тахеометра с горизонтальной осью отражателя.

В результате измерений программное обеспечение прибора рассчитывает превышения1 и 2. Измерения на каждую призму отражателя производятся при двух кругах инструмента. Полученные значения превышений усредняются.

Созданная на стапеле высотная сеть, состоит из системы связанных между собой реперов, расположенных на разных уровнях. Все конструкции пролетного строения перед их укрупнительной сборкой на стапеле должны пройти тщательный входной контроль геометрических параметров.

49

________________________________________________________Выпуск № 4 (15), 2020

Точки разбивочной сети размещаются вне зоны строительно-монтажных работ и должны обеспечивали наблюдения на всех стадиях контроля.

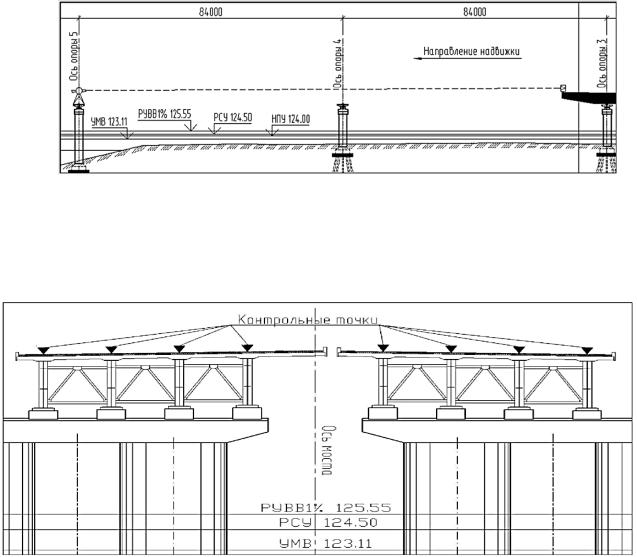

Схема контроля этапов надвижки пролётного строения показана на рис. 9. Тахеометр устанавливается на точке с известными координатами, находящийся на противоположном берегу от стапеля на оси проезда, либо на ригеле противоположной опоры. На передней стороне пролётного строения (желательно на оси проезда) закрепляется призменный отражатель. Перед началом надвижки, определяются плановые координаты отражателя, которые будут являться исходными для последующих измерений. По координате X, в результате последующих измерений в процессе надвижки пролётного строения, можно судить о величине продольной надвижки, а по координате Y—о направлении и величине отклонения оси пролётного строения от оси проезда в точке закрепления отражателя. Величина и направление отклонения оси пролётного строения от оси проезда в процессе надвижки регулярно передаётся по рации руководителю надвижки.

Рис. 9. Схема контроля этапа надвижки пролётного строения

Рассмотрим высотное положение пролётного строения. Оно контролируется по характерным точкам верхней поверхности его методом геометрического или тригонометрического нивелирования от высотных реперов. После установки пролётного строения на опорные части, производится съемка точек, указанных на рис. 10 в четвертях пролётного строения и над опорными частями.

Рис. 10. Контрольные точки высотного положения пролетного строения

Заключение. Таким образом, на примере моста через Иваньковское водохранилище на реке Шоша был продемонстрирована оптимальная методика, позволяющий выявлять ошибки в координатах ГГС.

Данную методику можно использовать при анализе точности координат исходных данных в геодезических измерениях и расчетах. Это может помочь выявить источники локальных деформаций и определить способы их устранения.
