а) різьбове з'єднання за допомогою муфти;

б) різьбове «стержень в стержень»;

в) механічне зчленування стержня в стержень методом заклинювання;

г) механічне з'єднання безрізьбовою муфтою.

Більшість виробників пропонують декілька типів з'єднання, і в кожного є свої прибічники: перший спосіб, наприклад, вважається надійнішим, зате варіант в) - економічніше. При забиванні стержнів з муфтою опір з часом покращується, при різьбленні «стержень в стержень» - декілька погіршується (але не критично). Електричні характеристики в місцях з'єднання, особливо при використанні муфти, зазвичай покращуються завдяки вживанню спеціальної струмопровідної пасти.

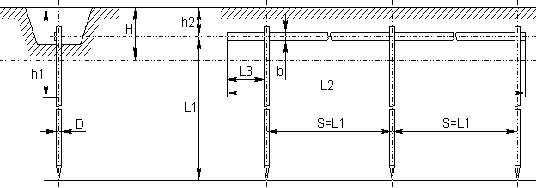

Рис 4.1 Типовий розрахунок опору розтіканню електричного струму.

Типовий розрахунок опору розтіканню електричного струму заземляючого пристрою, що складається з вертикальних заземленнь, виконується по приведених нижче формулах:

Розраховую опір розіткання одиночного вертикального електроду заземлення для цього визначаю значення питомого опору грунту для вертикального електроду по формулі:

 (4.1)

де  - вимірювальний питомий опір грунту.

 - коефіцієнт сезоності вертикального електроду, який враховує змінення питомого опору грунта на протязі року в залежності температурної зони.

Питомий опір грунту в залежності зі зміною кліматичних умов візьмемо: 80. Цей вибір прийнятий згідно розміщенню мого будинку компанії в якому я будую мережу.

Визначаю опір розіткання вертикального заземлення, Ом, по формулі:

 (4.2)

Де  - довжина вертикального заземлення.  = 2,5 м.

b - ширина сталевого кута b = 0.05 м

t - відстань від поверхні землі до середини заземлення визначається по формулі:

 ( 4.3)

де  - відстань від поверхні землі до сталевого кута. = 0,5 м.

В наслідок розрахунку R_ВО виявилось більше R_н, тому необхідно обладнати багатоелектродне заземлення. Значення R_н залежить від питомого опору ґрунту. Його залежність приведена вище.

Знаючи R_н та величину одиночного вертикального заземлення R_ВО, я визначаю приблизно необхідну кількість електродів вертикальних заземлень. Це визначається по формулі:

                                     (4.4)

=;

Опір розтікання горизонтального електроду R_Г, Ом, який з’єднує вертикальні електроди, визначається по формулі:

,                       (4.5)

де r_розрГ - розрахункове значення опору ґрунту, для горизонтальних електродів r_розрГ, де j_Г - коефіцієнт сезонності горизонтальних електродів, визначений по таблиці 9.2;

l_Г - довжина з’єднувальної шини. Приймається рівним 2l_в, тобто 5 м;

b_Н - ширина з’єднувальної шини, b_Н=0,04 м;

t_оп - відстань від поверхні землі до середини з’єднувальної шини, t_оп=0,7 м;

h_Г - коефіцієнт використання горизонтального заземлення/

R_Г= (Ом);

Розрахунок багато електродного заземлення виконується по формулі:

                     (4.6)

R= (Ом); - в нормі

Отримані мною значення не перевищують R_Н, а це значить, що кількість заземлюючих контурів вибрано правильно.

Розрахунок параметрів системи заземлення.

Таблиця 4.1

. ЕКСПЛУАТАЦІЯ СТРУКТУРОВАНОЇ КАБЕЛЬНОЇ СИСТЕМИ

Одна з найпоширеніших помилок стосовно СКС полягає в тому, що довжина ліній і каналів не повинна перевищувати обмежень, визначених стандартами. Строго кажучи, це не зовсім так. Стандарти ISO/IEC 11801 і EN 50173 допускають наявність в СКС ліній збільшеної довжини. Такі лінії рекомендується тестувати на відповідність параметрів, визначених для стандартних ліній. Крім того, стандарти визначають граничні довжини каналів для різних категорій середовища передачі і класів додатків. Наприклад канал категорії 5 обмежений завдовжки 100 метрів для додатків класу D і 3000 метрів - для для додатків класу А.Іншими словами, чим краще середовище передачі і нижче за вимогу додатків, тим на більшу відстань можна передати сигнал. З цієї точки зору збільшення довжини каналів більше 100 метрів для мережевих протоколів свого класу свідчить про якість СКС і може забезпечити користувачам технічні, експлуатаційні і інвестиційні переваги.

Потреби в резерві.Кабельні системи є частиною інфраструктури будівель. Стандарти передбачають можливість експлуатації структурованих кабельних систем (СКС) протягом десяти і більше років без заміни. Розвиток інформаційних технологій, що наводить до експоненціального зростання трафіку в локальних мережах, що скорочує термін служби кабельних систем.Об'єм даних в локальних мережах подвоюється кожні два роки. Протоколи, що збільшують швидкість передачі даних вдесятеро, з'являються через чотири-п'ять років. Найближчими роками очікується прийняття стандартів структурованих кабельних систем (СКС) категорії 6 і 7 із смугою 200 і 600 Мгц.В результаті системи без резерву функціональних параметрів можуть морально застаріти так само швидко як, наприклад, мережеві і периферійні пристрої. Проте заміна кабельних систем, інтегрованих в інфраструктуру будівель, це дорожче і трудомістке заняття, ніж модернізація комп'ютерів.

Використання резерву.Кабельні системи покликані забезпечити роботу протоколів, які з'являться в осяжному майбутньому, завдяки резерву параметрів. Якщо резерв існує, його можна використовувати одним з двох способів:через декілька років при переході на нові застосування;з початку експлуатації.Перевага вибору надлишкових систем полягає в можливості уникнути заміни роз'ємів, кабелів або системи в цілому. Така заміна навіть через три-п'ять років буде свідоцтвом грубого прорахунку при виборі СЬКС і зажадає непередбачених і невиправданих витрат.

Додаткова економія в процесі експлуатації досягається вживанням принципів побудови централізованих систем. Мережева апаратура і сервери встановлюються в одному місці - центрі мережі, що має фізичну топологію типа «зірка». Останні розподільні пункти є пасивними, не вимагають кондиціонування і обслуговування.

Переконфігурації робочих місць виконуються в одному місці. Спрощується і здешевлюється створення робочих груп, особливо у випадках, коли учасники груп працюють на різних поверхах. Знижуються витрати на адміністрування. Експлуатація таких систем вимагає менше матеріальних і фінансових ресурсів.

Категорії і класи додатків. Стандарти обмежують довжину каналу для додатків відповідного класу величиною 100 метрів. Середовище передачі категорії 5 (100 Мгц) призначена для роботи додатків класу D, категорії 3 (16 Мгц) - для класу С. В сучасних стандартах немає специфікацій кабельних систем нижчих категорій, проте додатки, для яких необхідний менший діапазон частот, існують.Низькошвидкісні протоколи передачі даних, що вимагають смугу частот до 1 Мгц відносяться до класу В, а мовні застосування, наприклад цифрові і аналогові абонентські телефонні канали - до класу А (0,1 Мгц). У міжнародному стандарті ISO / IEC 11801 наводиться таблиця максимально допустимої довжини каналів залежно від категорій і класів додатків.

Тривалий термін експлуатації. Запропоновані як стандартні, «надлишкові» робочі характеристики по суті надійно зберігають капіталовкладення замовників у вибрану кабельну інфраструктуру. Відпадає необхідності проводити постійну технічну переоцінку необхідного рівня інвестицій в кабельну систему, зроблених у минулому.Забезпечення тривалих термінів експлуатації досягається за рахунок:

         резерву параметрів систем, що перевищують вимоги стандартів на один-два порядки;

         участі компанії ITT NS&S в органах стандартизації;

         досліджень різних аспектів електромагнітної сумісності;

         вдосконалення методів монтажу і випробувань;

         оптимізації сумісності елементів і інтеграції систем;

         всестороннього випробування взаємодії систем.

Захист інвестицій сучасних систем забезпечується резервом параметрів. Системи компанії ITT NS&S мають кращі характеристики ліній і каналів по наведеннях, загасанні і поворотних втратах в порівнянні з межами систем 5-ої категорії, встановленими організаціями стандартизації. Співвідношення наведень між парами оптимізоване так, щоб забезпечити найкращу роботу всіх протоколів. Загальний екран екранованих систем, призначений для зменшення випромінювань і підвищення стійкості до зовнішніх шумів, дозволяє набути максимального значення сигнал / шум і гарантувати збільшення довжини каналів.

Канали збільшеної довжини працюють, приносячи економію сил і засобів. Час підтверджує, що кабельні системи компанії ITT NS&S не вимагають подальших модернізацій.

Підсумовуючи сказане вище, можна відзначити, що з точки зору захисту інвестицій, замовники, що встановлюють системи з резервом параметрів, роблять правильний вибір. Фактичний, а не декларований резерв, можна оцінити по гарантіях.

6. ОХОРОНА ПРАЦІ ТА ТЕХНІКИ БЕЗПЕКИ

Недотримання правил безпеки і необережне поводження з електротехнічним устаткуванням може привести до тяжких наслідків і навіть до смертельних результатів.

Перед проведенням монтажних робіт необхідно ознайомитися з технічною документацією на систему і на кожен пристрій. Перед підключенням електроживлення має бути проведена перевірка надійності заземлення корпусів усіх пристроїв. При монтажі і наладці системи необхідно керуватися діючими "Правилами техніки безпеки при експлуатації електроустановок споживачів напругою до 1000 В" і експлуатаційною документацією на устаткування усієї системи автоматичної пожежної сигналізації, а також "Правилами техніки експлуатації електроустановок споживачів". Заземлення і занулення устаткування системи автоматичної пожежної сигналізації виконувати згідно технічної документації заводів-виготівників. Регламентні роботи устаткування системи автоматичної пожежної сигналізації виконувати згідно технічної документації заводів-виготівників. Монтажно-налагоджувальні роботи слід починати тільки після виконання заходів щодо техніки безпеки. Після закінчення монтажних робіт і здачі об'єктів в експлуатацію усі прилади і устаткування системи мають бути опломбовані. У разі зміни функціонального призначення приміщень, а також зміни технічних характеристик устаткування Замовникові погоджувати зміни в проекті

Завдання техніки безпеки полягають в створенні таких умов роботи на об'єкті монтажу, при яких забезпечується високопродуктивна праця монтажного персоналу і повністю унеможливлюється травм.

Адміністрація монтажних організацій повинна забезпечувати систематичний контроль за дотриманням електромонтажниками правил безпеки, застосуванням запобіжних пристосувань, спецодягу і інших засобів індивідуального захисту.

Мають бути електрозахисні засоби і засоби індивідуального захисту, використовувані при будівельно-монтажних роботах (діелектричні рукавички, покажчики напруги, інструмент з ізолюючим руків'ям, запобіжні пояси, каски і тому подібне),

Робітники і службовці електромонтажних організацій допускаються до виконання робіт тільки після проходження ввідного інструктажу (загального) і інструктажу на робочому місці (виробничого) по техніці безпеки. Усі електромонтажники повинні пройти курсове навчання по техніці безпеки і спеціальне технічне навчання.

Перед початком роботи на проектованій ділянці необхідно перевірити справність устаткування, пристосувань і інструмента, огорож, захисного заземлення, вентиляції. Перевірити правильність складування заготівель і напівфабрикатів. Під час роботи необхідно виконувати всі правила використання технологічного устаткування дотримуватися правила безпечної експлуатації транспортних засобів, тари та вантажопідіймальних механізмів, дотримуватися вказівки про безпечне утримання робочого місця. В аварійних ситуаціях необхідно неухильно виконувати всі правила. що регламентують поведінку персоналу при виникненні аварій і ситуацій, які можуть призвести до аварій і нещасних випадків. По закінченні роботи повинно бути вимкнено все електроустаткування, проведена прибирання відходів виробництва та інші заходи, що забезпечують безпеку на ділянці. Ділянка має бути оснащена необхідними попереджувальними плакатами, обладнання повинно мати відповідне забарвлення, повинна бути виконана розмітка проїжджої частини, проїздів. Сама ділянка повинна бути спланований згідно з вимогами техніки безпеки, а саме дотримання: ширини проходів, проїздів, мінімальна відстань між обладнанням. Всі ці відстані повинні бути не менше припустимих.

Щоб запобігти негативному впливу виявлених небезпечних та шкідливих виробничих факторів на здоров’я працівників, попередити виникнення виробничого травматизму при виконання технологічного процесу виготовлення деталі передбачаємо проведення наступних заходів загального характеру: раціональна організація робочих місць; регулярний контроль правильності всіх прийомів праці при виконанні операцій технологічного процесу; своєчасне проведення планово-попереджувальних ремонтів виробничого обладнання та інструменту; підтримування проїздів та проходів в належному порядку; раціональні режими виконання всіх основних та допоміжних операцій технологічного процесу; ефективне використання засобів індивідуального захисту, своєчасний контроль їх стану, дотримання потрібної (встановленої нормами) періодичності їхньої заміни; використання сучасних запобіжних пристроїв і огородження робочих зон; проведення систематичного контролю стану обладнання та допоміжних пристроїв та інших.
