Материал: Структуровані кабельні системи. Фізична структуризація локальної мережі. Повторювачі і концентратори

Мережеве устаткування колективного користування, що монтується в апаратній, в переважній більшості випадків отримує електроживлення від ИБП, який, по можливості, повинен мати два незалежні підключення до міської електричної мережі. За наявності системи аварійного живлення перемикання на резервне джерело повинне здійснюватися автоматично. При цьому кожен з живлячих фідерів (основний і резервний) природним чином повинен мати запас по потужності, достатній для живлення усього устаткування апаратної в штатному і аварійному режимах.

Проектом передбачається дві паралельні мережі електроживлення:

·        безперебійне електроживлення системних блоків і моніторів комп'ютерів для захисту електронних пристроїв і інформації;

·        резервне електроживлення різних електронних пристроїв.

Обидві мережі розбито симетрично розділено на групи, в основному по дві на поверх, для безперебійної роботи інших користувачів при відключенні однієї групи. Для запобігання несанкціонованого доступу ввімкнення або відключення кожної групи передбачене апаратне приміщення від основного щита безперебійного та стабілізованого електроживлення, забезпеченого автоматичними вимикачами і пристроєм захисного відключення. Розводка здійснюється силовим кабелем ВВГ наступних площ поперечного перерізу:

ВВГ 4х25 - для підключення блоків безперебійного і стабілізованого живлення до вхідного електричного щита і для підключення до цих блоків основного щита безперебійного стабілізованого електроживлення;

ВВГ 3х2,5 - для підключення груп користувачів від основного щита безперебійного і стабілізованого електроживлення до першого робочого місця в групі;

ВВГ 3х1,5 - для підключення користувачів усередині групи. Кабель призначений для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,6 або 1 кв частотою 50 Гц.

Структура кабелю:

- струмопровідна жила - мідна однопроволочна або багатодротяна площею поперечного перерізу від 1,5 до 25,0 мм²;

ізоляція жил - полівінілхлоридний пластикат (ПВХ);

оболонка - ПВХ пластикат.

2.5 Обладнання робочого місця

Робоче місце - область, де встановлені технічні засоби користувача, підключені до кабельної мережі будівлі. Робоче місце оснащується не менше чим трьома інформаційними розетками, оскільки типове офісне робоче місце містить як мінімум комп'ютер користувача і його телефон. Для їх підключення до СКС використовуються розетки із стандартизованим роз'ємом RJ - 45 і комутаційні шнури завдовжки від 1 до 5 метрів.

Мінімальна необхідна площа, що буде виділена користувачу підрозділу, повинна бути 3,5 - 5 м². Кожний робочий простір повинен мати як мінімум два порти інформаційного входу: один для звуку і один для даних. Монтаж робочого простору проектується так, щоб переміщення, додавання або зміни були максимально простими.

До компонентів робочого простору у нашому випадку відносяться обладнання робочої станції (комп’ютери, термінали даних, телефони тощо) та з’єднувальні шнури (модульні шнури, кабелі адаптерів ПК тощо).

У СКС повинні бути присутніми наступні технічні приміщення:

• апаратна, в якій встановлюється активне мережеве обладнання, призначене для правельного функціонування ЛВС;

• кросова, яка виконує функції розподільчого пункту поверху; розподільчий пункт будинку, який служить для зв'язування даної ЛВС із зовнішньою мережею.

.        Комутатор: Cisco Catalyst WS-C3750G-24TS-S1U, 24 port, 10/100/1000 Eth. Вартість $ 6275.

.        Сервер: 2xIntelXeon 5160 3.0 GHz, 12GbDDRIIKingstonKVR667D2D8F5 ECC, 160GBHitachi 4x750GBRaid 0, SVGA, 2xGbpci-xMyrinet-2000-Fiber. Вартість $ 8500.Розташовується сервер у спеціальній шафі з замикав двері і вбудованими пожежної та охоронної сигналізаціями.

.        Джерело безперебійного живлення: UPS 3000VASmartOn-LineAPC<SURT3000XLI> (підключення додаткових батарей). Вартість $ 1400.

У кросовомуприміщенні встановлено наступне обладнання:

1. Комутатор Cisco WS-C2948G-GE-TX Catalyst-48

. 4 патч-панеліз 48 роз'ємами RJ-45 категорії 5е

. Джерелобезперебійногоживлення: UPS 3000VA Smart On-Line APC <SURT3000XLI> (підключеннядодатковихбатарей). Вартість $ 1400.

Магістральна система будівлі забезпечує з'єднання кожного з розподільників поверху з розподільником будівлі. Розподільники поверху і будівлі оснащені активним і пасивним устаткуванням.

Вертикальна система включає в себе активне мережеве обладнання, а також внутрішні магістральні кабелі, які з'єднують це обладнання.

Вертикальна система включає в себе комутатори, розташовані в кросових поверхів, і центральний комутатор, розташований в апаратній. З'єднання між ними здійснюється через порт Gigabit Ethernet, за допомогою внутрішньої магістральної лінії.

Внутрішні магістральні кабелі пов'язують між собою комутаційне обладнання, встановлене в приміщеннях кросових і апаратної. За цим кабелям передаються в основному інформаційні потоки, створювані мережевий апаратурою.

Для збільшення експлуатаційної гнучкості і живучості створюваної системи застосовується 100% резервування оптичних кабелів. .

Горизонтальна кабельна підсистема тягнеться від розподільного пункту поверху до телекомунікаційних роз'ємів на робочих місцях. Горизонтальна підсистема включає горизонтальні кабелі, механічне закінчення кабелів (роз'єми) в РП поверху, комутаційні з'єднання в РП поверху і телекомунікаційних роз'ємах. У горизонтальних кабелях не допускається розриви. При необхідності допускається одна точка переходу. Всі пари і волокна телекомунікаційного роз'єму мають бути безперервними по всій довжині від РПП до ТР. Телекомунікаційні роз'єми не є точками адміністрування.

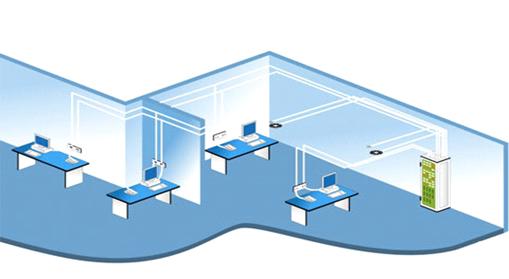

Кабельна система робочого місця (рис. 2.4) сполучає телекомунікаційний роз'єм робочого місця з термінальним устаткуванням.

Рис 2.5 Кабельна система робочого місця.

Підсистема управління представляє собою обладнання для комутації сигналів по оптичному кабелю. Підсистема управління включає в себе кросове обладнання для комутації сигналів в головному кросі. В рамках даного проекту в апаратному приміщенні знаходиться шафа, в якій встановлюється наступне устаткування:

• 2 патч-панелі на 24 порти RJ-45 для розділення внутрішньої мережі.

• 2 патч-панелі на 24 порти RJ-45 для розділення кабелів, що йдуть із кросу АТС.

• Комутатор Cisco Catalyst WS-C3750G-24TS-S1U, 24 port, 10/100/1000 .

• 20 горизонтальних кабельних органайзерів заввишки 1U.

Проектом передбачено використання наступних конфігурацій робочих місць:

• ТРМ - типове робоче місце, обладнується однією розеткою RJ-45 і двома силовими розетками побутового електроживлення;

• СРМ - серверне робоче місце, обладнується однією розеткою RJ-45, телефонною розеткою RJ-45, двома силовими розетками безперебійного та двома силовими розетками побутового електроживлення;

Розетки розташовуються на висоті 100 сантиметрів від підлоги і монтуються в стіну. Використовуються 2 типи розеткових модулів з однією або двома розетками RJ-45.

Адміністрування СКС включає в себе наступні моменти.

. Внесення змін до пасивної частини кабельної системи з установкуванням кросових шнурів в комутаційних вузлах;

. Установка і підключення активного мережевого обладнання в комутаційних шафах;

. Встановлення та підключення периферійного обладнання на робочому місці користувача.

4. Заповнення документації на внесені зміни.

Перечень обладнання горизонтальної підсистеми1-3 этаж.

Таблиця 2.3

Загальна кількість.

Таблиця 2.4

Перелік обладнання магістральної підсистеми.

Таблиця 2.5

BD/FD

_2:

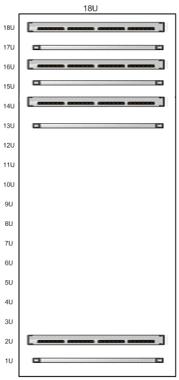

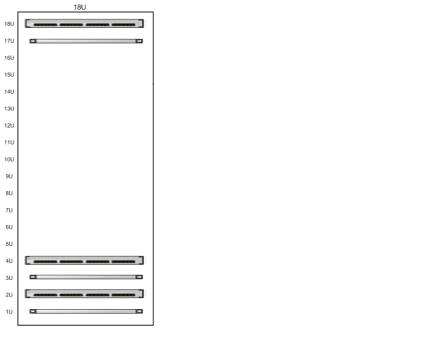

Рисунок 2.5 Схема розміщення обладнання в шафах.

. РОЗРАХУНКОВА ЧАСТИНА

.1 Розрахунок кількості робочих місць

Мінімальна необхідна площа, що буде виділена користувачу підрозділу під одне робоче місце, повинна бути 3,5 - 5 м².

Для даної структурованої кабельної системи площа для одного робочого місця дорівнює 5 м² .

Для першого поверху кількість робочих місць дорівнює:

_{р.м.1поверху} = S_{1 поверху} / 5, (3.1)

_{р.м.1поверху} = 155 / 5 = 31,

Для другого поверху кількість робочих місць дорівнює:

_{р.м.2поверху} = S_{2 поверху} / 5, (3.2)

_{р.м.2поверху} = 205 / 5 = 41,

Для третього поверху кількість робочих місць дорівнює:

_{р.м.3поверху} = S_{3 поверху} / 5,(3.3)

_{р.м.3поверху}= 175 / 5 = 35,

_з.к-ть=S₁+S₂+S₃=35+31+41=107.

Кількість робочих місць для кожного приміщення розраховано, виходячи з норми в 5 м на одне робоче місце.

Розподіл Робочих місць СКС по поверхах.

Таблиця 3.1

3.2 Розрахунок довжини кабельної системи

Для збільшення експлуатаційної гнучкості створюваної системи застосовується 100% резервування оптичних кабелів.

Lav = [(Lmax+ Lmin) / 2] *Кs *X, де:(3.4)

Lav =( (90+5,25) / 2) * 1,1 *0,4=20,9

Кs - коефіцієнт технологічного запасу, який дорівнює 1,1;- запас для виконання оброблення кабелю.

Величина запасу на оброблення кабелів враховується для обох сторін та для розетки встановлюється рівною 30 - 40 см.

Прокладання кабелю здійснюється в закритих кабельних лотках зі зємною або відкидною верхньою кришкою, що мають перфороване дно. Розміри лотка - 100x80мм. Лоток монтується над фальшстелею на висоті 3,5 метра від підлоги з кріпленням через кожні 1,5 метра.

Модульні розетки включають:

на робочих місцях: 2 розетки RJ-45;

на серверних робочих місцях: розетку RJ-45 і розетку RJ-45 для підключення телефону.

Розрахунок горизонтальної підсистеми

Визначення кількості портів:

Кількість портів рівна кількостіробочих місць помноженій накількість портів на 1 робоче місце:

N_{портів1} =N_РМ * 2; (3.5)

поверх:N_{портів1} = 2 * 31 = 62 портів

поверх:N_{портів2} = 2 * 41 = 82 портів

3 поверх:N_{портів3} = 2 * 35 = 70 портів

Визначення середньої довжини кабелю:

_cеp= (min+ max) / 2 , де:(3.6)

 - кількість метрів кабелю від телекомунікаційної шафи до найближчого РМ ,

max - кількість метрів кабелю від телекомунікаційної шафи до самого віддаленого РМ:

1 поверх:L_cеp1= (5,25+ 88,55) / 2= 46,9

3 поверх: L_cеp3= (5,25+ 89,25) / 2 = 47,25

Прокласти кабель по поверху так, щоб до самого віддаленого РМ було менше 90 м за стандартом ISO 11801, з використанням першого FD не вдається, тому я приймаю рішення використовувати 2-й FD на кожному поверсі.

Визначення загальної довжини кабелю

Загальна довжина рівнасередній довжиніпомноженій на кількість портів плюс запас.

Загальне= L_cеp*N_{портів +} L_запас(3.7)

котушка = 1000 м

поверх:

LЗагальне1= 46,9*62 = 2907,8+20,9= 2928,7 (м) - 3котушок

2 поверх:

LЗагальне2= 47,1* 82 = 3862,2 +20,9 = 3883,1 (м) - 4котушок

поверх:

LЗагальне3= 47,25*70 = 3307,5+20,9= 3328,4 (м) - 4котушок

LЗагальне=LЗагальне1+LЗагальне2+LЗагальне3=10140,2(м) - 12 котушок

Як кабель внутрішньої прокладки буду використовувати оптоволоконний кабель ємністю 2 волокна для дуплексної передачі LANmark-OF3, ZC, 2хMM50/125, LSZH, призначений для підключення робочих місць користувачів, відповідає найвищим вимогам пожежобезпеки (LSZH-FR).

Визначення загальної кількості комутаційних панелей

Кількість комутаційних панелей рівна кількості портів на поверсі розділено на кількість портів в обраній комутаційної панелі. З пропонованих Nexans комутаційних панелей вибираю універсальну висувну оптичну комутаційну панель LANmark-OF, 1U з можливістю установки 24 дуплексних адаптерів LC. Панель призначена для використання в розподільчих пунктах магістральних і горизонтальних підсистем.

поверх:_1 обслуговує 31 порти: 31/24 = 2 комм. панель_2 обслуговує 31 портів: 31/24 = 2 комм. панелі

Всього 4 комм. панелей, 62 портів.

поверх:_1 обслуговує 41 портів: 41/24 = 2 комм. панелі_2 обслуговує 41 порту: 41/24 = 2 комм. Панелі

Всього 4 комм. Панелі 82портів.

поверх:_1 обслуговує 35 порт: 35/24 = 2 комм. панелі_2 обслуговує 35 порту: 35/24 = 2 комм. Панелі

Всього 12 комм. Панелі 214 портів.
