Материал: Системы автоматической пожарной сигнализации для проектов промышленного назначения

Системы автоматической пожарной сигнализации для проектов промышленного назначения

Содержание

Введение

1. Способы построения систем пожарной сигнализации

1.1 Общие определения

1.2 Сведения о шлейфе

1.3 Виды пожарных извещателей

1.4 Система оповещения

1.5 Требования к электроснабжению технических средств ПС

2. Разработка структуры автоматического устройства пожарной сигнализации

2.1 Общие сведения о зданиях, сооружениях и технологических процессах  КПП (сущ)

Категории и классы по взрывопожарной и пожарной опасности

2.2 Выбор типа пожарной автоматики

2.3 Расчет количества извещателей

2.4 Организация зон контроля пожарной сигнализации

2.5 Протоколы и интерфейс работы адресной системы пожарной сигнализации

Организация ДПЛС

2.6 Структурная схема автоматической пожарной сигнализации

2.7 Схема расположения оборудования

2.8 Указания по монтажу

3. Выбор оборудования

3.1 Центральная контрольная панель

3.2 Локальная панель и дублирующее устройство

3.3 Контроллер состояний извещателя

3.3.1 Модуль контроля извещателей.

3.3.2 Модуль контроля сирен

3.3.3 Модуль управления инженерными системами

3.4 Адресные извещатели точечные и ручные

3.5 Извещатели пожарные дымовые линейные

4. Мероприятия по обеспечению безопасности жизнедеятельности

4.1 Анализ характеристик объекта проектирования, производственной среды и трудовой деятельности

4.2 Мероприятия по эргономическому обеспечению

4.2.1 Микроклимат на рабочем месте

4.2.2 Требования к освещению

4.2.3 Воздействие шума

4.2.4 Эргономические характеристики рабочего места

4.3 Мероприятия по технике безопасности

4.4 Мероприятия по пожарной безопасности

4.5 Выводы

5. Технико-экономическое обоснования проекта

5.2 Расчет чистой прибыли

5.3 Расчет времени окупаемости

Заключение

Список литературы

Введение

В последнее время повысился спрос на системы автоматической пожарной сигнализации (АПС) как для крупных объектов промышленного назначения, так и для средних и небольших объектов промышленного, производственного, хозяйственного и другого назначения. Такие предприятия, как правило, имеют собственные подразделения охраны. Для обеспечения максимально быстрой реакции на срабатывание сигнализации, определения точного места и времени срабатывания, упрощения процедуры сдачи под охрану и снятия с охраны необходимо обеспечить централизованное наблюдение на всей территории объекта.

Система АПС - это совокупность совместно действующих технических средств (ТС) пожарной сигнализации, установленных на объекте, для своевременного обнаружения возгорания или пожара, обработки, представления в заданном виде извещения о пожаре на этом объекте, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и технических устройств. Как правило, пожарная сигнализация интегрируется в комплекс, объединяющий системы безопасности и инженерные системы здания, обеспечивая достоверной адресной информацией системы оповещения, пожаротушения, дымоудаления, контроля доступа.

Назначение: Система предназначена для непрерывного круглосуточного контроля пожарной обстановки, а также для управления системами оповещения и пожаротушения на всей территории предприятия.

Возможности:

Отображение состояния контролируемых датчиков, помещений, этажей и зданий;

Мониторинг состояния объекта;

Дистанционное снятие/постановка на охрану объектов, помещений, отдельных датчиков;

Оповещение о тревожных событиях (звуковое, световое; передача информации на пульты управления, мониторы компьютеров служб охраны);

Оперативное автоматическое реагирование на тревожные ситуации;

Высокая устойчивость системы к внешним воздействиям.

Требования к проектированию и монтажу пожарной сигнализации установлены в нормах пожарной безопасности: НПБ 88-2001 (Проектирование установок пожаротушения и сигнализации), НПБ 110-03 (Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнaлизацией) и соответствующих СНиП, ВСН и ППБ.

Целью данной дипломной работы является проведение исследований, разработка и установка "Автоматической пожарной сигнализации" на крупном промышленном предприятии. В моём дипломном проекте таким предприятием является "Тойота Мотор" в Санкт-Петербурге, темпы развития которого с каждым годом увеличиваются, завод расширяется, обновляется ассортимент производимой продукции. Деятельность конкретного филиала "Тойота Мотор" заключается в производстве автомобилей Camry. К концу 2015 года проектная производственная мощность предприятия будет увеличена в два раза с 50 до 100 тысяч автомобилей в год. В 2016 году на заводе Тойота в Санкт-Петербурге начнется производство второй модели - автомобиля Toyota RAV4. В связи с увеличением мощностей и расширением линейки производимой продукции, на заводе появятся новые цеха, которые необходимо оборудовать всеми инженерными системами, в том числе и пожарной сигнализацией.

Таким образом, перед нами встает сразу несколько задач: разработка системы пожарной сигнализации для новых цехов, обеспечение взаимодействия АПС с другими инженерными сетями, интеграция в уже существующую систему.

1. Способы построения систем пожарной сигнализации

.1 Общие определения

Система пожарной сигнализации - совокупность установок пожарной сигнализации, смонтированных на одном объекте и контролируемых с общего пожарного поста.

Установка пожарной сигнализации - совокупность технических средств, установленных на защищаемом объекте, для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре на этом объекте, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и технические устройства (рисунок 1).

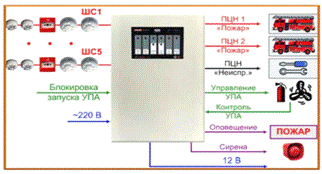

Рис.1 Установка пожарной сигнализации. [3]

В состав системы пожарной сигнализации входят следующие устройства и компоненты:

         пожарные извещатели (автоматические и ручные);

-        приборы приемно-контрольные пожарные;

         приборы управления пожарные;

         шлейфы пожарной сигнализации;

         приборы и системы передачи данных извещений о пожаре;

         линии и каналы связи;

         комплексы аппаратно - программных средств;

         автоматизированные рабочие места (АРМ) операторов пожарных постов;

         приборы и системы гарантированного электроснабжения;

         другие приборы и оборудование для построения периферии и систем пожарной сигнализации.

На рисунке 2 представлен вариант объектовой системы пожарной сигнализации.

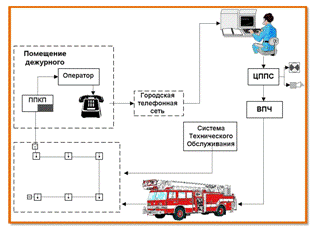

Рис.2. Система пожарной сигнализации объекта [3]

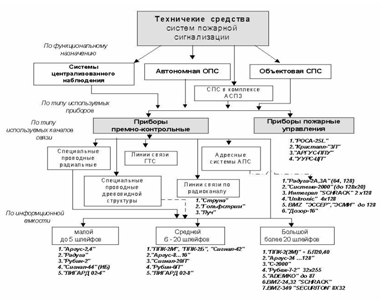

Рис. 3 Классификация установок и систем пожарной сигнализации по функциональному назначению и информационной ёмкости. [1]

Система пожарной сигнализации классифицируется по следующим основным принципам (рисунке 3):

         функциональному назначению;

-        объёму информационной ёмкости - количеству контролируемы шлейфов сигнализации;

         информативности - количеству видов сообщений

         типу используемых каналов связи (физические линии, радиоканал);

         способам обработки и передачи информации (по шлейфам пожарной сигнализации);

         по виду электропитания и организации его резервирования;

         по устойчивости к действиям климатических факторов;

         по конструктивному исполнению и особенностям функционирования

По функциональному назначению установки и системы пожарной сигнализации делят на: автономные системы пожарной и охранно-пожарной сигнализации; объектовые системы пожарной сигнализации; системы пожарной сигнализации, работающие в составе систем комплексной безопасности объекта (интегрированные технические системы безопасности); системы централизованного наблюдения. На рисунке 4 представлена, структурна схема объектовой системы пожарной сигнализации. Пожарные извещатели (ПИ) размещаются в защищаемых помещениях, приемно-контрольный прибор (ПКП) - в помещении диспетчерской. Сообщение о пожаре или неисправности принимает оператор, который в соответствии с инструкцией передает их на пульт централизованного наблюдения и, при необходимости, в организацию, обеспечивающую техническое обслуживания системы. Вызов поступает в пожарную часть, которая выезжает на тушение пожара. Эффективность системы достаточно высокая, но зависит от степени профессиональной подготовки людей, поэтому постоянно требуется тренировка и переподготовка (особенно диспетчера объекта) людей по соответствующей программе действий при получении сообщений СПС.

Рис. 4 - Объектовая система пожарной и охранно-пожарной сигнализации.

Автономная охранно-пожарная система показана на рисунке 5, пожарные и охранные извещатели подключаются к охранно - пожарному ПКП, который при срабатывании выдает сигнал на световой и звуковой оповещатели, размещенные за пределами охраняемого помещения. Тревожные сигналы обнаруживают люди находящиеся в пределах действия оповещателей, и передают по телефону либо в милицию, либо в пожарную охрану устные сообщения и сигналах. Эффективность такой системы не определенна, так как сигнал тревоги может быть не воспринят посторонними людьми и не передан по назначению. Кроме того, нет разделения сигналов охранных и пожарных, что ведет к большей потери времени.

С точки зрения эффективности такая система может применяться на небольших объектах, которые размещаются на одной территории и подвергаются постоянному контролю со стороны профессионально подготовленных людей (обходчики, сторожа, работники охраны и т.п.). Тогда неопределенность прохождения сигнала тревоги снижается.

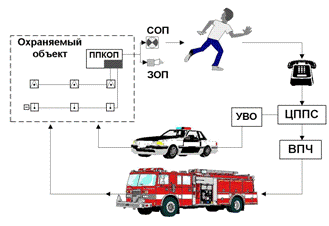

Рис.5 - Автономная система охранно-пожарной сигнализации

В отличие от автономной централизованная система (ЦС) собирает информацию о состоянии объекта через канал связи (телефонный или радио) на пульт централизованного наблюдения (ПЦН), установленный в пункте охраны.

Как правило, ЦС находится в ведении центра "Охрана" МВД. На пункте охраны установлено круглосуточное дежурство, оператор при получении сигнала передает сообщение о пожаре на ЦППС. Таким образом, ЦС имеет замкнутый цикл прохождения информации от извещателя до пожарной охраны.

По типу используемых каналов связи системы пожарной сигнализации классифицируются на: специальные проводные линии связи с радиальной структурой; специальные проводные линии связи с кольцевой (цепочечной) структурой; специальные проводные линии связи с древовидной структурой; с использованием линий городской телефонной сети; оптоволоконные линии связи; с использованием радиосвязи.

Системы пожарной сигнализации должны обеспечивать подачу светового и звукового сигналов о возникновении пожара на приемно-контрольное устройство

в помещении дежурного персонала или на специальные выносные устройства оповещения.

По способам обработки и информации о прожаре системы пожарной сигнализации классифицируются на: неадресные, адресные, адресо - аналоговые.

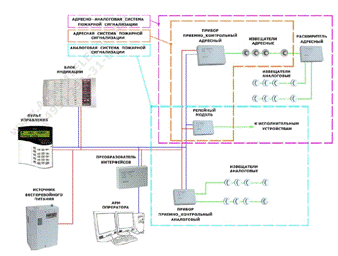

Рис.6 Типы систем пожарной сигнализации

Адресно-аналоговые системы пожарной сигнализации

Адресно-аналоговые системы пожарной сигнализации являются в настоящее время самыми широко используемыми. Извещатели передают в прибор приемно-контрольный (ППК) информацию о количественной характеристике измеряемых параметров (задымленность или температура), являясь, по сути, измерителями. Контрольная панель следит за величиной получаемых значений, динамикой их изменения и принимает решение о возникновении пожара. Подобная схема работы позволяет выявлять очаги возгорания на самых ранних стадиях его развития, что в современных условиях чрезвычайно важно. Фиксируются незначительные отклонения параметров в каждой зоне и выдаются предупредительные сообщения с точным указанием места.

К преимуществам данной системы можно отнести:

сбор и обработка информации в реальном масштабе времени; постоянный контроль состояния объекта;

эффективность работы дымовых извещателей (даже при загрязнении в процессе эксплуатации);

точность определения места неисправности (в том числе при обрыве шлейфа); экономия на монтаже и расходных материалах (до 200 включаемых в шлейф различных технических средств);

применение адресных оповещателей и модулей управления; объединение нескольких адресно-аналоговых приемно-контрольных

приборов (ААПКП) в единый комплекс, что позволяет защитить практически неограниченную площадь с поэтапным наращиванием.

К недостаткам системы относят: высокую стоимость на небольших объектах.

Пороговая система пожарной сигнализации.

В такой системе каждый пожарный извещатель имеет свой порог срабатывания. Например, если извещатели тепловые, то при достижении определенной температуры окружающей среды, такой датчик подаст соответствующий сигнал на контрольную панель пожарной сигнализации, (пока температура не достигнет этого порога, сигнала не будет). Вторая особенность подобных систем - радиальная топология шлейфов сигнализации. От контрольной панели по всему объекту идут кабели пожарных шлейфов - лучей.

В       каждый такой луч обычно включают до 30 датчиков. При срабатывании одного из них контрольная панель отображает только номер шлейфа (луча) в котором сработал пожарный извещатель.

К       преимуществам данной системы относится низкая стоимость оборудования. К недостаткам данной системы относятся: позднее обнаружение пожара; отсутствие контроля работоспособности датчиков; высокие расходы на монтаж и расходные материалы; низкая информативность сигналов от датчиков.

Адресно-опросная система сигнализации

Адресно-опросная система сигнализации отличается от пороговой алгоритмом связи контрольной панели с пожарным извещателем. Если контрольная панель в пороговой системе постоянно "ждет" сигнала от пожарного датчика о смене его состояния, то в адресно-опросной системе контрольная панель периодически опрашивает подключенные пожарные извещатели с целью выяснить их состояние. Подобный алгоритм помимо идентификации до датчика (каждый извещатель имеет свой адрес) позволяет контролировать работоспособность датчиков. Типы получаемых от датчика сигналов: "Норма", "Неисправность", "Отсутствие", "Пожар". Пожарный шлейф имеет кольцевую архитектуру.

и       преимуществам данной системы относятся: выгодное соотношение цены и качества; высокая информативность полученных сообщений; контроль работоспособности пожарных извещателей; кольцевая архитектура позволяет нормально работать при обрыве шлейфа и точно определить место неисправности. К недостаткам данной системы можно отнести позднее обнаружение пожара.

Модификации адресных систем

Разобравшись с основными классами пожарных систем, рассмотрим наиболее востребованные на данный момент на рынке модификации адресных систем. Самый простой и незатейливый способ, по которому пошли некоторые производители, - добавление так называемой адресной метки в стандартный пороговый извещатель. Плюс фактически получается только один: параллельно с сигналом "пожар" передается номер сработавшего извещателя. Но это только при тревожном сообщении, в другое время извещатель нем как рыба, принципиальной разницы между пороговой и адресной (не опросной) системами нет. Хорошо, когда потребитель понимает это и не успокаивает себя тем, что установленная у него адресная система отвечает всем требованиям надежности и выполняет свою функцию неоспоримо лучше. Устанавливать такого типа систему возможно только ради самоуспокоения.
