Материал: Система пневмоуправления буровой установки

Система пневмоуправления буровой установки

АННОТАЦИЯ

Основной частью курсового проекта является изучение системы пневмоуправления буровой установки:

рассматриваются основные узлы, их назначение и конструкция;

проведен полный анализ системы пневмоуправления буровой установки (эксплуатация, ремонт и монтаж);

проведены необходимые расчеты;

проведен анализ монтажа буровой установки.

Курсовой проект выполнен на __ страницах и включает в себя 14 рисунков, 1 таблицу, 3 использованных источника.

ОГЛАВЛЕНИЕ

Введение

. Принцип работы системы пневмоуправления

. Основные узлы и агрегаты системы пневмоуправления

.1 Компрессорные установки

.2 Масловлагоотделитель

.3 Обратный клапан

.4 Клапан разгрузочный

.5 Предохранительный клапан

.6 Переключательный клапан

.7 Вертлюжок-разрядник

.8 Сервомеханизм

.9 Клапанные краны

.10 Пневматические кнопки

.11 Пульты управления

.12 Шинно-пневматические муфты (ШПМ)

.13 Конечный выключатель (противозатаскиватель)

. Расчетная часть

.1 Расчет диаметра пневмоцилиндра

. Эксплуатация и ремонт системы пневмоуправления

. Монтаж системы пневмоуправления

. Монтаж буровой установки

.1 Агрегатный метод монтажа

.2 Мелкоблочный метод монтажа

.3 Крупноблочный метод монтажа

Заключение

Список использованных источников

ВВЕДЕНИЕ

В буровых установках применяются различные схемы управления: механические, пневматические, гидравлические, электрические или комбинации этих систем. Преобладающее применение в системе управления буровыми установками является пневматическое управление, которое имеет ряд преимуществ: создаются условия для плавного и быстрого включения механизмов, для использования дистанционных и автоматических систем управления, легкость управления, незначительные физические усилия при работе на пульте, простота конструкции, пожарная безопасность.

Пневматическая система управления состоит из следующих основных групп узлов и агрегатов:

Системы снабжения воздухом: компрессорные станции, воздухосборник, устройства для очистки и осушки воздуха, предохранительный клапан, устройства для автоматического управления компрессорными станциями.

Управляющих пневматических устройств, кранов различных конструкций, с помощью которых обслуживающий персонал осуществляет управление механизмами.

Исполнительных механизмов (шинно-пневматических муфт и цилиндров), осуществляющих соединение и разобщение валов, торможение и т. д.

Контрольно-измерительные приборы.

1. ПРИНЦИП РАБОТЫ СИСТЕМЫ ПНЕВМОУПРАВЛЕНИЯ

Современные буровые установки насыщены всеми необходимыми для бурения скважин основными и вспомогательными механизмами, приспособлениями, блокировочными и предохранительными устройствами с довольно сложными схемами пневматического управления. Одна из них представлена на рисунке 1.

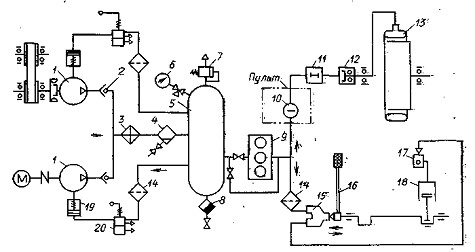

- компрессор; 2 - обратные клапаны; 3 - охладитель; 4 - масло-влагоотделитель; 5 - воздухосборник; 6 - манометр; 7 - предохранительный клапан; 8 - влагосборник; 9 - воздохоосушитель; 10 - краны; 11 - клапан-разрядник; 12 - вертлюжок; 13 - шинно-пневматическая муфта; 14 - фильтр тонкой очистки; 15 - кран машиниста; 16 - рычаг тормоза; 17 - переключательный клапан; 18 - пневмоцилиндр

Рисунок 1 - Схема пневмоуправления управления исполнительными механизмами буровой установки

Агрегаты пневматического управления соединены между собой воздухопроводами, включающими стальные трубы, резинотканевые шланги, обратные клапаны, вертлюжки, клапаны-разрядники, переключательные клапаны и прочее.

Питание пневмосистемы сжатым воздухом осуществляется компрессором, имеющим привод от трансмиссии одношкивного силового агрегата трехдизельного блока и компрессором, имеющим привод от электродвигателя.

Воздух от компрессоров через обратные клапаны и масловлагоотделитель поступает в воздухосборник и дальше через распределительные устройства к пневматическим муфтам силовых агрегатов, лебедки, насосов.

Непосредственное управление пневматическими муфтами осуществляется двухклапанными и четырехклапанными кранами, установленными на пульте бурильщика и у силовых агрегатов на пульте дизелиста.

Двухклапанными кранами включаются пневматические муфты одношкивных силовых агрегатов, соединяющих понижающие редукторы с трансмиссионными валами.

Двушкивные силовые агрегаты, имеющие по две пневматические муфты управляются своими двухклапанными кранами.

Электропневматический вентиль при необходимости перекрывает доступ воздуха от двухклапанного крана к пневматической муфте, что позволяет бурильщику быстро отключать буровой насос, не переключая двухклапанного крана.

Управление пневматическими муфтами подъёмного барабана лебёдки осуществляется четырехклапанным краном установленным на пульте бурильщика. Воздух к четырёхклапанному крану предварительно проходит через двухклапанный кран, принадлежащий установке противозатаскивателя. В положении «тихий» кран питает муфту, осуществляя подъём груза на четырёх «тихих» скоростях лебёдки. В положении «быстрый» кран подаёт воздух в пневмомуфту, при включении которой валу барабана лебёдки сообщается пятая независимая («быстрая») скорость.

2. ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ СИСТЕМЫ ПНЕВМОУПРАВЛЕНИЯ

.1 Компрессорные установки

Для снабжения сжатым воздухом пневмосистем буровой установки применяют компрессорные установки с механическим приводом (контрприводом) от трансмиссий силовых агрегатов или с индивидуальным электроприводом.

Установки с электроприводом называются компрессорными станциями. В компрессорных установках используют двухступенчатые компрессоры типа КС-3М, КС-5М, КСР-5М, КТ-6 с подачей 3-5 м/мин при рабочем давлении 0,8-0,9 МПа. Шифр компрессорной установки соответствует типу компрессора. Компрессорная установка КТ-6 с механическим приводом приведена на рисунке 2.

В компрессорных установках с механическим приводом приводной шкив соединён с валом компрессора через шинно-пневматическую муфту ШПМ-300. В компрессорных установках с электроприводом вал компрессора соединён с электродвигателем через упругую муфту.

Компрессорная установка КТ-6 с механическим приводом состоит из компрессора, опор привода, приводного шкива, смонтированного на раме. Привод с компрессором соединён муфтой ШПМ-300. Наружный воздух засасывается через воздухофильтр в цилиндры первой ступени сжатия, а затем по трубопроводу подаётся через холодильник в цилиндры второй ступени сжатия, откуда сжатый воздух поступает в воздухозаборники.

Компрессорные установки работают в авторежиме, включаясь при потере давления в пневмосистеме до 0,7-0,75 МПа и выключаясь при 0,8-0,85 МПа. Работу компрессора в автоматическом режиме обеспечивают разгрузные клапаны, которые при достижении максимального давления в пневмосистеме срабатывают и подают воздух в разгрузочные устройства компрессоров, которые сжимают всасывающие клапаны обеих ступеней сжатия, в результате чего компрессоры при постоянном вращении коленвалов переходят на холостой ход.

- клапанная коробка цилиндра низкого давления ЦНД (первой ступени); 2 - поршень ЦНД; 3 - сапун; 4 - клапанная коробка цилиндра высокого давления ЦВД (второй ступени); 5 - поршень ЦВД; 6 - цилиндр высокого давления ЦВД; 7 - узел шатунов; 8 - холодильник; 9 - всасывающий воздушный фильтр; 10 - предохранительный клапан; 11 - рым-болт; 12 - кронштейн вентилятора; 13 - болт регулировки натяжения ремня вентилятора; 14 - вентилятор; 15 - тройник для присоединения трубопровода от регулятора давления; 16 - манометр давления масла; 17 - бачок для гашения пульсаций стрелки манометра; 18 - корпус (картер); 19 - коленчатый вал; 20 - масляный насос; 21 - редукционный клапан; 22 - дополнительный балансир; 23 - винт крепления дополнительного балансира; 24 - шплинт; 25 - масляный фильтр; 26 - указатель уровня масла (щуп); 27 - пробка для залива масла; 28 - пробка для слива масла; 29 - цилиндр низкого давления ЦНД; 30 - поршневой палец

Рисунок 2 - Компрессорная установка КТ-6

При снижении давления в пневмосистеме до нижнего предела разгрузочные клапаны перекрывают доступ воздуха в разгрузочные устройства и соединяют их с атмосферой, в результате чего всасывающие клапаны возвращаются в рабочее положение и компрессоры начинают подавать сжатый воздух в пневмосистему.

Компрессорные установки с механическим приводом допускают работу без автоматики, для чего должна включаться и выключаться шинно-пневматическая муфта с пульта краном управления компрессора.

.2 Масловлагоотделитель

Масловлагоотделитель предназначен для сбора масла, поступающего из поршней компрессора и конденсата, а также сброса их из пневмосистемы буровой установки.

Масловлагоотделитель, изображенный на рисунке 3, состоит из корпуса, верхняя часть которого представляет собой полый шар с подводящими и отводящими патрубками.

Рисунок 3 - Масловлагоотделитель

К корпусу внизу приварен сосуд-накопитель с устройством для сброса конденсата и пароподогревателем для работы зимой. На корпусе нанесена стрелка, указывающая направление движения через него воздуха. В подводящем клапане установлен циклон, проходя через который воздух закручивается и взвешенные частицы влаги и масло отбрасываются к стенке корпуса. Со стенок шары масла и влаги стекают в сосуд накопителя, из которого выводятся наружу через сбрасывающее устройство. Сброс влаги и масла производится открытием сбрасывающего крана.

.3 Обратный клапан

Обратный клапан предназначен для разгрузки компрессора от давления сжатого воздуха из воздухосборника во время его остановки.

Обратный клапан, изображенный на рисунке 4, состоит из корпуса с фланцами, при помощи которых он крепится к корпусу и воздухопроводу. Стрелка на корпусе показывает направление движения воздуха. Внутри корпуса установлен клапан в направляющей втулке, которая запрессована в крышку. Воздух от компрессора поступает в корпус клапана, поднимает его и выходит через отверстие в пневмосистеме. При прекращении подачи воздуха от компрессора клапан опускается и перекрывает подачу воздуха к компрессору.

Рисунок 4 - Обратный клапан

2.4 Клапан разгрузочный

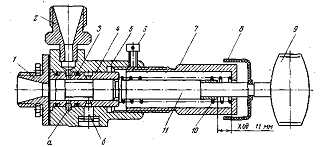

Клапан разгрузочный, изображенный на рисунке 5, предназначен для автоматического регулирования давления в пневмосистеме.

- крышка; 2 - штуцер; 3 - уплотнительные кольца; 4 - втулка; 5 - корпус; 6 - винт; 7 - нажимная втулка; 8 - резиновый кожух; 9 - головка; 10 - пружина; 11 - шток

Рисунок 5 - Клапан разгрузочный

При максимальном давлении в воздухосборнике сжатый воздух поступает в разгрузочное устройство компрессора и открывает всасывающие клапаны на холостую работу.

При падении давления в воздухосборнике разгрузочное устройство отключается и компрессор начинает работать под нагрузкой.

.5 Предохранительный клапан

Предохранительный клапан, изображенный на рисунке 6, служит для предотвращения создания давления в воздушной системе свыше рабочего.

Он состоит из корпуса с выхлопными отверстиями, в которые помещены седло и клапан. В верхней части в корпус ввинчивается нажимная втулка с пружиной и нажимной шайбой.

- корпус; 2 - стопорный болт; 3 - нажимная втулка; 4 - пружина; 5 - нажимная шайба; 6 - клапан; 7 - седло

Рисунок 6 - Предохранительный клапан

Положение нажимной втулки фиксируется в корпусе стопорным болтом. Пружина верхним концом опирается на зажимную втулку, а нижним - на нажимную шайбу, которая соединена с клапаном. После регулировки клапана на давление (0,9 МПа) ввинчивается стопорный болт и пломбируется. При создании в пневмосистеме давления выше рабочего, клапан, сжимая пружину, поднимается и открывает выходные отверстия, по которым сжатый воздух выходит в атмосферу. Предохранительный клапан устанавливается на воздухосборнике (ресивере).

.6 Переключательный клапан

Переключательный клапан, представленный на рисунке 7, устанавливают перед исполнительными механизмами, которые получают питание от 2-х воздухопроводов, для поочередного их открытия. Например, у цилиндра тормозной системы буровой лебедки. Он получает питание от крана машиниста или от крана противозатаскивателя.

- корпус; 2 - клапан; 3 - крышки; 4 - прокладки

Рисунок 7 - Переключательный клапан

.7 Вертлюжок-разрядник

Вертлюжок-разрядник, изображенный на рисунке 8, скомплектован из вертлюжка и разрядника, объединённых резьбовым соединением.

- подвижный клапан; 2 - крышка; 3 - корпус разрядника 4 - корпус вертлюжка; 5 - втулка; 6 - шарикоподшипники; 7 - крышка; 8 - шпиндель;9 - пружинное кольцо; 10 - прокладка; 11, 12 - пружины; 13 - шайба

Рисунок 8 - Вертлюжок-разрядник

Вертлюжок предназначен для подвода сжатого воздуха к пневматическим муфтам через торцы вращающихся валов, а разрядник - для отключения муфт и быстрого выпуска из них воздуха.

Вертлюжок состоит из корпуса, крышки и шпинделя, который посажен в корпусе на двух шарикоподшипниках. На одном конце шпинделя имеется фланец для крепления его болтами к валу, а на втором конце - кольцевая проточка для пружинного кольца. В корпусе вертлюжка помещена втулка, которая одним торцом прилегает к шпинделю, а вторым - к прокладке. К торцу вала втулка прижимается пружиной и давлением воздуха.

Разрядник состоит из корпуса, крышки и подвижного клапана, внутри клапана на болту установлены шайбы, прокладка и пружина. Под давлением сжатого воздуха, поступающего через ниппель крышки, подвижной клапан перемещается до упора в торец выступа корпуса и перекрывает отверстия. Воздух, обжимая прокладку, через отверстие проходит в канал шпинделя. При выключении подачи сжатого воздуха давление в полости корпуса разрядника падает и подвижной клапан возвращается в исходное положение. Через отверстие, открытое в исходном положении клапана, воздух уходит в атмосферу.

.8 Сервомеханизм

Сервомеханизм, изображенный на рисунке 9, является исполнительным элементом системы дистанционного управления дизелей буровой установки и монтируется на силовом агрегате.

Он состоит из цилиндра с крышкой, поршня, штока и пружины. Работа его заключается в следующем. Под действием предварительно поджатой пружины поршень со штоком постоянно находятся в крайнем левом положении. При подаче воздуха под поршень, он под давлением перемещается вправо, сжимая пружину. Перемещение поршня зависит от давления в полости цилиндра сервомеханизма. Давление изменяется краном машиниста с пульта бурильщика.

- крышка; 2 - поршень; 3 - пружина; 4 - цилиндр; 5 - шток; 6 - серьга; 7 - запорная игла

Рисунок 9 - Сервомеханизм

Шток сервомеханизма связан серьгой с рейкой топливного насоса дизеля, поэтому перемещение штока будет вызывать перемещение рейки топливного насоса дизеля, и связано с увеличением или уменьшением оборотов дизеля.
