Сейсморазведочные работы МОГТ-3D на Восточно-Мичаюской площади

Содержание

Список сокращений

Введение

. Общая часть

.1 Физико-географический очерк

.2 Литолого-стратиграфическая характеристика

.3 Тектоническое строение

.4 Нефтегазоносность

.Специальная часть

.1 Геофизические работы, проводимые на данной площади

.2 Результаты геофизических исследований

.3 Обоснование выбора трехмерной сейсморазведки

.Проектная часть

.1 Обоснование методики работ МОГТ - 3D

.2 Пример расчета системы наблюдений типа "крест"

.3 Аппаратура и оборудование

.4 Методика обработки и интерпретации полевых материалов

.Специальное задание

.1 AVO-анализ

.1.1 Теоретические аспекты AVO-анализа

.1.2 AVO-классификация газовых песков

.1.3 AVO кроссплоттинг

.1.4 Упругая инверсия в AVO анализе

.1.5 AVO анализ в анизотропной среде

.1.6 Примеры практического применения AVO анализа

Заключение

Список используемых источников

стратиграфический сейсморазведка полевой анизотропный

Список сокращений

ГИС-геофизические исследования скважин

МОВ-метод отраженной волны

МОГТ-метод общей глубиной точки

НГК-нефтегазоносный комплекс

НГО-нефтегазоносная область

НГР-нефтегазоносный район

ОГ-отражающий горизонт

ОГТ-общая глубинная точка

ПВ-пункт взрыва

ПП-пункт приема

с/п-сейсморазведочная партия

УВ-углеводороды

Введение

Данная бакалаврская работа предусматривает обоснование сейсморазведочных работ МОГТ - 3D на Восточно-Мичаюской площади и рассмотрение AVO-анализа, в качестве специального вопроса.

Проведенными в последние годы сейсморазведочными работами и данными бурения установлено сложное геологическое строение площади работ. Необходимо дальнейшее планомерное изучение Восточно-Мичаюской структуры.

Работой предусматривается изучение площади с целью уточнения геологического строения сейсморазведочных работ МОГТ-3D.

Бакалаврская работа состоит из четырех глав, введения, заключения, изложен на страницах текста, содержит 22 рисунка, 4 таблицы. Библиографический список содержит 10 наименований.

1. Общая часть

.1      Физико-географический очерк

Восточно-Мичаюская площать (рисунок 1.1) в административном отношении расположена в Вуктыльском районе.

Рисунок 1.1 - Карта местности Восточно-Мичаюской площади

Недалеко от площади исследования находится город Вуктыл и деревня Дутово. Район работ расположен в бассейне реки Печора. Местность представляет собой всхолмленную, пологоволнистую равнину, с ярко выраженными долинами рек и ручьев. Район работ заболочен. Климат района резко континентальный. Лето короткое и прохладное, зима суровая с сильными ветрами. Снеговой покров устанавливается в октябре и сходит в конце мая. По проведению сейсмических работ данный район относится к 4 категории трудности.

.2      Литолого-стратиграфическая характеристика

Литолого-стратиграфическая характеристика разреза (рисунок 1.2) осадочного чехла и фундамента приводится по результатам бурения и сейсмокаротажа скважин 2- , 4-, 8-, 14-, 22-, 24-, 28-Мичаю, 1 - С.Савинобор, 1 - Динью-Савинобор.

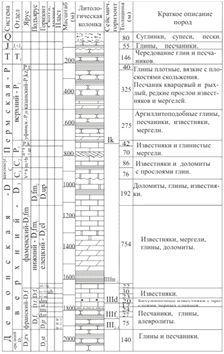

Рисунок 1.2 - Литолого-стратиграфический разрез Восточно-Мичаюской площади

Палеозойская эратема - PZ

Девонская система - D

Среднедевонский отдел - D₂

На карбонатных породах силурийской толщи несогласно залегают терригенные образования среднего девона, живетского яруса.

Отложения живетского яруса мощностью в скв. 1-Динью-Савинобор 233 м представлены глинами и песчаниками в объеме старооскольского надгоризонта (I - в пласт).

Верхнедевонский отдел - D₃

Верхний девон выделен в объеме франского и фаменского ярусов. Фран представлен тремя подъярусами.

Отложения нижнего франа образованы яранским, джьерским и тиманским горизонтами.

Франский ярус - D₃f

Верхтефранский подъярус - D₃f₁

Яранский горизонт - D₃jr

Разрез яранского горизонта (мощностью 88 м в КВ. 28-Мич.) слагают песчаные пласты (снизу вверх) В-1, В-2, В-3 и межпластовые глины. Все пласты не выдержаны по составу, мощности и количеству песчаных прослоев.

Джьерский горизонт - D₃dzr

В основании джьерского горизонта залегают глинистые породы, выше по разрезу выделяются песчаные пласты Iб и Iа, разделённые пачкой глин. Мощность джьера изменяется от 15 м ( КВ. 60 - Ю.М.) до 31 м ( КВ. 28- М.).

Тиманский горизонт - D₃tm

Отложения тиманского горизонта, толщиной 24 м сложены глинисто-алевролитовыми породами.

Среднефранский подъярус - D₃f₂

Среднефранский подъярус представлен в объёме саргаевского и доманикового горизонтов, сложенных плотными, окремнёнными, битуминозными известняками с прослоями чёрных сланцев. Мощность саргая составляет 13 м (скв. 22-М) - 25 м (скв. 1-Тр.), доманика - 6 м в скв. 28-М. и 38 м в скв. 4-М.

Верхнефранский подъярус - D₃f₃

Нерасчленённые ветласянские и сирачойские (23 м), евлановские и ливенские (30 м) отложения слагают разрез верхнефранского подъяруса. Они образованы коричневыми и чёрными известняками с прослоями глинистых сланцев.

Фаменский ярус - D₃fm

Фаменский ярус представлен волгоградским, задонским, елецким и усть-печорским горизонтами.

Волгоградский горизонт - D₃vlg

Задонский горизонт - D₃zd

Волгоградский и задонский горизонты сложены глинисто-карбонатными породами мощностью 22 м.

Елецкий горизонт - D₃el

Отложения елецкого горизонта образованы известняками участками органогенно-обломочными, в нижней части сильно глинистыми доломитами, в основании горизонта залегают мергели и глины известковистые, плотные. Толщина отложений изменяется от 740 м (скв.14-, 22-М) до 918 м (скв.1-Тр.).

Усть-печорский горизонт - D₃up

Усть-печорский горизонт представлен плотными доломитами, чёрными аргиллитоподобными глинами и известняками. Его толщина составляет 190м.

Каменноугольная система - C

Выше несогласно залегают отложения каменноугольной системы в объёме нижнего и среднего отделов.

Нижнекаменноугольный отдел - C₁

Нижний отдел представлен в полном объёме и сложен известняками, и глинистыми мергелями, а в верхней части глинами. Его мощность равна 112м.

Визейский ярус - C₁v

Серпуховский ярус - C₁s

Нижний отдел слагают визейский и серпуховский ярусы, образованные известняками с прослоями глин, общей мощностью 76 м.

Верхнекаменноугольный отдел - C₂

Башкирский ярус - C₂b

Московский ярус - C₂m

Башкирский и московский ярусы представлены глинисто-карбонатными породами. Мощность башкирских отложений составляет 8 м (скв. 22-М.) - 14 м (скв. 8-М.), а в скв. 4-, 14-М. они отсутствуют.

Толщина московского яруса изменяется от 24 м (скв. 1-Тр) до 82 м (скв. 14-М.).

Пермская система - Р

Московские отложения несогласно перекрыты пермскими, в объёме нижнего и верхнего отделов.

Нижнепермский отдел - Р₁

Нижний отдел представлен в полном объёме и сложен известняками, и глинистыми мергелями, а в верхней части глинами. Его мощность равна 112м.

Верхнепермский отдел - Р₂

Верхний отдел образуют уфимский, казанский и татарский ярусы.

Уфимский ярус - P₂u

Уфимские отложения мощностью 275 м представлены переслаиванием глин и песчаников, известняками и мергелями.

Казанский ярус - P₂kz

Казанский ярус сложен плотными и вязкими глинами, и кварцевыми песчаниками, также встречаются редкие прослои известняков и мергелей. Толщина яруса составляет 325 м.

Татарский ярус - P₂t

Татарский ярус образуют терригенные породы мощностью 40 м.

Мезозойская эратема - MZ

Триасовая система - T

Отложения триаса в объёме нижнего отдела сложены чередованием глин и песчаников мощностью 118 м (скв.107) - 175 м (скв.28-М.).

Юрская система - J

Юрская система представлена терригенными образованиями мощностью 55 м.

Кайнозойская эратема - KZ

Четвертичкая система - Q

Завершают разрез суглинки, супеси и пески четвертичного возраста толщиной 65 м в скв.22-М. и 100 м в скв.4-М.

.3
Тектоническое строение

В тектоническом отношении (рисунок 1.3) площадь работ расположена в центральной части Мичаю-Пашнинского вала, которой соответствует Илыч-Чикшинской системе разломов по фундаменту. Система разломов нашла свое отражение и в осадочном чехле. Тектонические нарушения в районе работ являются одним из основных структурно-образующих факторов.

Рисунок 1.3 - Выкопировка из тектонической карты Тимано - Печорской провинции

На площади работ выделены три зоны тектонических нарушений: западная и восточная субмеридионального простирания, и, на юго-востоке площади северо-восточного простирания.

Тектонические нарушения наблюдаемые на западе данной площади можно проследить по всем отражающим горизонтам, а нарушения на востоке и юго-востоке затухают соответственно в фаменское и франское время.

Тектонические нарушения западной части представляют собой грабенообразный прогиб. Наиболее отчетливо прогибание горизонтов прослеживается на профилях 40990-02, 40992-02, -03, -04, -05.

Амплитуда вертикального смещения по горизонтам колеблется от 12 до 85 м. В плане нарушения имеют северо-западную ориентировку. Они протягиваются в юго-восточном направлении от отчетной площади, ограничивая с запада Динью-Савиноборскую структуру.

Нарушения, вероятно, отделяют осевую часть Мичаю-Пашнинского вала от его восточного склона, характеризующегося непрерывным погружением отложений в восточном направлении.

В геофизических полях Dg нарушениям соответствуют интенсивные зоны градиентов, интерпретация которых позволила выделить здесь разлом глубокого заложения, отделяющий по фундаменту Мичаю-Пашнинскую зону поднятий от относительно опущенной Лемьюской ступени и являющийся, вероятно, основным структуроформирующим разломом (Кривцов К.А., 1967 г., Репин Э.М., 1986 г.).

Западная зона тектонических разломов осложнена оперяющими нарушениями северо-восточного простирания, благодаря которым образуются отдельные приподнятые блоки, как на профилях 40992-03, -10,-21.

Амплитуда вертикального смещения по горизонтам восточной зоны нарушений составляет 9-45 м (пр. 40990-05 пк 120-130).

Юго-восточная зона нарушений представлена ввиде грабенообразного прогиба, амплитуда которого равна 17-55 м (пр. 40992-12 пк 50-60).

Западная тектоническая зона образует приподнятую приразломную структурную зону, состоящую из нескольких тектонически-ограниченных складок - Среднемичаюская, Восточно-Мичаюская, Иван-Шорская, Динью-Савиноборская структуры.

Самый глубокий горизонт ОГ III_2-3 (D_2-3), по которому выполнены структурные построения, приурочен к границе раздела верхнедевонских и среднедевонских отложений.

Исходя из структурных построений, анализа временных разрезов и данных бурения, осадочный чехол имеет довольно сложное геологическое строение. На фоне субмоноклинального погружения слоев в восточном направлении выделена Восточно-Мичаюская структура. Она впервые выявлена, как незамкнутое осложнение типа "структурный нос" материалами с\п 8213 (Шмелевская И.И., 1983 г.). По работам сезона 1989-90 гг. (с\п 40990) структура представлена в виде приразломной складки, оконтуренной по редкой сети профилей.

Отчетными данными установлено сложное строение Восточно-Мичаюской структуры. По ОГ III_2-3 она представлена трехкупольной, линейно-вытянутой, антиклинальной складкой северо-западного простирания, размеры которой составляют 9,75 × 1,5 км. Северный купол имеет амплитуду 55 м, центральный - 95 м, южный - 65 м. С запада Восточно-Мичаюскую структуру ограничивает грабенообразный прогиб северо-западного простирания, с юга - тектоническое нарушение, амплитудой 40 м. На севере Восточно-Мичаюская антиклинальная складка осложнена приподнятым блоком (пр. 40992-03), а на юге - опущенным блоком (пр. 40990-07, 40992-11), благодаря оперяющим нарушениям северо-восточного простирания.

К северу от Восточно-Мичаюского поднятия выявлена Среднемичаюская приразломная структура. Мы предполагаем, что она замыкается севернее отчетной площади, где ранее проводились работы с\п 40991 и выполнены структурные построения по отражающим горизонтам в пермских отложениях. Среднемичаюская структура рассматривалась в пределах Восточно-Мичаюского поднятия. По работам с\п 40992 выявлено наличие прогиба между Восточно-Мичаюской и Среднемичаюской структурами на пр. 40990-03, 40992-02, что подтверждается и отчетными работами.

В одной структурной зоне с рассмотренными выше поднятиями расположена Иван-Шорская антиклинальная структура, выявленная работами с\п 40992 (Мисюкевич Н.В., 1993 г.). С запада и юга ее обрамляют тектонические нарушения. Размеры структуры по ОГ III_2-3 составляют 1,75×1км.

Западнее Среднемичаюской, Восточно-Мичаюской и Иван-Шорской структур находятся Южно-Лемьюская и Южно-Мичаюская структуры, которые затронуты лишь западными концами отчетных профилей.

Юго-восточнее Южно-Мичаюской структуры выявлена молоамплитудная Восточно-Трипанъельская структура. Она представлена антиклинальной складкой, размеры которой по ОГ III_2-3 составляют 1,5×1км.

В западной прибортовой части грабена субмеридионального простирания на севере отчетной площади обособляются небольшие приразломные структуры. Южнее подобные структурные формы образуются благодаря мелким тектоническим нарушениям различного простирания, осложняющим зону грабена. Все эти небольшие структуры в опущенных относительно Восточно-Мичаюского поднятия блоках объединены нами под общим названием Центрально-Мичаюская структура и требуют дальнейшего изучения сейсморазведкой.

С ОГ IIIf₁ связывается репер 6 в верхах яранского горизонта. Структурный план отражающего горизонта IIIf_1, унаследован от ОГ III_2-3. Размеры Восточно-Мичаюской приразломной структуры составляют 9,1×1,2км, в контуре изогипсы - 2260 м выделяются северный и южный купола с амплитудой соответственно 35 и 60 м.

Размеры Иван-Шорской приразломной складки составляют 1,7×0,9км.

Структурная карта ОГ IIId отражает поведение подошвы доманикового горизонта среднефранского подъяруса. В целом наблюдается воздымание структурного плана к северу. Севернее отчетной площади подошва доманика вскрыта скв. 2-Сев.Мичаю, 1-Сев.Мичаю на абсолютных отметках - 2140 и - 2109 м соответственно, южнее - в скв. 1-Динью-Савинобор на отметке - 2257 м. Восточно-Мичаюская и Иван-Шорская структуры занимают промежуточное гипсометрическое положение между Северо-Мичаюской и Динью-Савиноборской структурами.

На уровне доманикового горизонта затухает оперяющее нарушение на пр. 40992-03, на месте приподнятого блока образовался купол, охватывающий и соседние профили 40990-03, -04, 40992-02. Его размеры составляют 1,9 × 0,4 км, амплитуда - 15 м. Южнее основной структуры к другому оперяющему нарушению на пр. 40992-10 замыкается изогипсой -2180 м небольшой купол. Его размеры равны 0,5 × 0,9, амплитуда - 35 м. Иван-Шорская структура находится на 60 м ниже Восточно-Мичаюской.

Структурный план ОГ Ik приуроченного к кровле карбонатов кунгурского яруса значительно отличается от структурного плана нижележащих горизонтов.

Грабенообразный прогиб западной зоны нарушений на временных разрезах имеет чашеобразную форму, в связи с этим произошла перестройка структурного плана ОГ Ik. Происходит смещение экранирующих тектонических нарушений и свода Восточно-Мичаюской структуры на восток. Размеры Восточно-Мичаюской структуры значительно меньше, чем по нижележащим отложениям.
