Здесь I0, K0, I1, K1 – модифицированные функции Бесселя первого и второго рода нулевого и первого порядка соответственно. При рассмотрении резонатора как коротко замкнутого отрезка спиральной замедляющей системы, нагруженной на емкость катод–мишень, условие резонанса будет иметь вид:

вое сопротивление; c0H cn0 - нормированная емкость междуэлектродно-

го промежутка; n – коэффициент замедления.

Решая совместно (1.1) и (1.3), можно определить k0, γ0. Резонансная частота определяется из выражения

Добротность спирального резонатора определяется из выражения:

где РМ – мощность потерь в металлических проводниках; Pg – потери в диэлектрике, заполняющем резонатор; Pe – потери мощности на ускорение электронного потока.

Энергия, запасенная в спиральном резонаторе, находится при использовании представления замедляющей системы в виде эквивалентной длинной линии из выражения:

6

где η0 με – характеристическое сопротивление свободного простран-

проводимость провода спирали. Величина Qg определяется как Qg 1tg δ

с погрешностью, не превышающей 30% для реальных конструкций.

При анализе зависимости частот, добротности и коэффициента умножения напряжения от шага навивки можно отметить следующее: с увеличением шага навивки происходит увеличение добротности и линейный рост резонансной частоты, причем с увеличением шага скорость возрастания добротности уменьшается.

Коэффициент умножения напряжения увеличивается с уменьшением шага. Скорость его изменения наиболее значительна при малых значениях шага навивки ЗС. Следовательно, для получения большого значения коэффициента умножения необходимо иметь ЗС с малым шагом (с меньшей резонансной частотой). Однако уменьшение резонансной частоты ограничено минимальным диаметром провода спирали, который находится из известного условия doc ≥ , где – глубина проникновения. Кроме того, необходимо учитывать, что для минимизации потерь в ЗС диаметр провода спирали должен составлять doc ≈ 0,4 hc.

Примером использования ускорителя описанного типа может служить рентгеновский аппарат с импульсным высокочастотным ускорителем электронов. Аппарат имеет обычную для рентгеновских аппаратов структурную схему (рис.1.4) – пульт управления 1, излучатель 2 и кабель 3, соединяющий излучатель с пультом управления. В пульте управления смонтирован блок питания 5 и высокочастотный генератор 4.

1 5 4 3 7 6 2

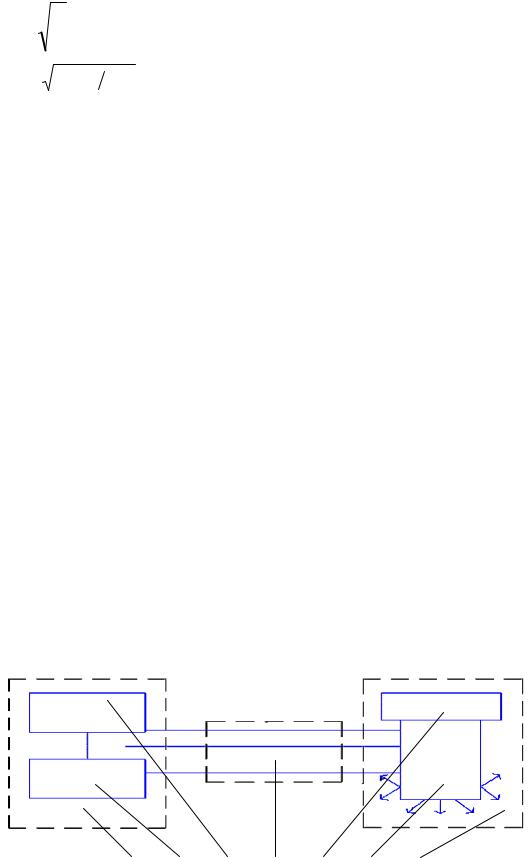

Рис. 1.4. Структурная схема рентгеновского аппарата с импульсным высокочастотным ускорителем

7

Для обеспечения работы ускорителя, предназначенного для дефектоскопии в диапазоне энергий 150÷200 кэВ, блок питания должен иметь выходное напряжение амплитудой 2÷5 кВ в диапазоне частот 1÷10 МГц при выходной мощности 25÷30 кВт.

Источник питания такой мощности, работающий в режиме непрерывной генерации, обладает недопустимо большими габаритами и массой. Поэтому в малогабаритном аппарате используется импульсный генератор электромагнитных колебаний в качестве источника питания. Длительность модулирующего импульса 100 мкс и частота следования 150 Гц.

Порядок выполнения работы.

1. Исследование параметров высокочастотного ускорителя электронов с применением ЭВМ. Для получения исходных данных для расчета получить у преподавателя макет резонатора и измерить следующие значения, занося их в протокол:

Ub – выходное напряжение генератора (может изменяться

2.Преподавателем задается переменный геометрический параметр, диапазоны и шаг (6–10 значений в диапазоне) его изменения. Измеренные

иполученные данные вводятся студентами в расчетную модель ускорителя на ЭВМ и производится расчет параметров резонатора.

Полученные результаты расчета занести в табл. 1.1.

3.Исследовать на холодном макете резонансные свойства ускорителя, для чего снять зависимость выходного напряжения макета резонатора

8

от частоты (входное напряжение задается преподавателем от 0,5 до 1 В; диапазон изменения частоты – от 1,05 МГц до 1,2 МГц).

Полученные данные занести в табл. 1.2

Таблица 1.1 Результаты компьютерного моделирования параметров

Значения изменяемого параметра min … max F0, резонансная частота, МГц

n, коэффициент замедления

Σ, коэффициент умножения напряжения Q0, собственная добротность

Q, нагруженная добротность КПД М, число витков катушки связи

PГ, мощность генератора, Вт

РD, мощность, рассеиваемая в диэлектрике, Вт Рсп, мощность, рассеиваемая в спирали, Вт Р, мощность электронного пучка, Вт

Таблица 1.2

Исследование резонансных свойств ускорителя Частота, МГц 1,05 1,06 1,07 … 1,18 1,19 1,20

Напряжение, В

Содержание отчета.

1.Цель работы.

2.Краткое описание принципа действия высокочастотного резонаторного ускорителя электронов.

3.Краткое изложение методики расчета.

4.Принципиальная схема аппарата и схематическое устройство ускорителя электронов с четвертьволновым спиральным резонатором.

5.Зависимости, построенные по данным табл. 1 и 2.

6.Выводы. В выводах должны быть проанализированы результаты работы, зависимость добротности от изменявшегося параметра.

Контрольные вопросы.

1.Каковы преимущества импульсных рентгеновских аппаратов?

2.Как зависит коэффициент умножения от шага навивки спирали?

9
