Построение манжетных уплотнителей. Активируйте конструк-

торскую библиотеку. Откройте раздел Манжеты ГОСТ 8752-79. Вы-

берите параметры манжеты тихоходного вала: наружный диаметр –

65 мм, внутренний диаметр – 45 мм и ширина – 12 мм. Для размеще-

ния библиотечного элемента на чертеже редуктора укажите точку пе-

ресечения оси вала с торцом гнезда под манжету в крышке подшип-

ника. Для манжеты быстроходного вала выберите наружный диа-

метр – 58 мм, внутренний диаметр – 35 мм и ширину – 10 мм. Размес-

тите элемент на чертеже, указав точку пересечения оси быстроходно-

го вала с торцом гнезда под манжету в крышке подшипника. Завер-

шите работу библиотеки и удалите лишние участки.

Построение винтов, шайб и гайки. Активируйте конструктор-

скую библиотеку. Выберите элемент Шайба стопорная ГОСТ 1187289. Задайте диаметр резьбы 39 мм и разместите шайбу на чертеже ре-

дуктора так, чтобы ее правый торец совпал с левым торцом распорно-

го кольца быстроходного вала. Откройте раздел Гайки и выберите элемент Гайка круглая ГОСТ11871-88 с диаметром резьбы 39 мм. Для размещения элемента на чертеже укажите точку пересечения оси с торцом стопорной шайбы.

Для построения винтов и шайб крепления крышек подшипников определите положение базовых точек. С этой целью включите кнопку

Расстояние между двумя точками на панели Измерения и кнопку

Отрисовать среднюю точку на панели свойств. В ответ на запрос системы укажите крайние точки крепёжных отверстий на торцах крышек. Активируйте конструкторскую библиотеку и выберите эле-

мент Шайба ГОСТ 6402-70 с диаметром 8 мм. Задайте угол поворота элемента 00 и укажите базовую точку на крышке подшипника быст-

роходного вала. Теперь задайте угол поворота 900 и укажите базовую точку на крышке подшипника тихоходного вала. Выгрузите из биб-

лиотеки элемент Винт ГОСТ 1491-80. В окне настройки параметров задайте диаметр 8 мм, длину 30 мм и включите флажок Ось рисо-

вать. Установите угол поворота элемента 00 и разместите его на

140

крышке быстроходного вала. Задайте длину винта 20 мм. Установите угол поворота элемента 900 и разместите его на крышке подшипника тихоходного вала. Завершите работу библиотеки и удалите лишние участки.

Построение регулировочных прокладок. Увеличьте место уста-

новки прокладок под фланец стакана. С помощью вспомогательных прямых и команды Отрезок постройте отрезки контура прокладок.

Уберите вспомогательные прямые и заштрихуйте разрез прокладок.

Аналогично постройте прокладки под фланцами крышек подшипников.

Построение маслоуказателя. С помощью вспомогательных прямых и команды Отрезок постройте осевую линию на расстоянии

40 мм от внутренней стенки корпуса редуктора длиной 86мм с левым концом на расстоянии 42 мм от внутренней вертикальной стенки, два горизонтальных отверстия на расстоянии 3мм от осевой линии и один вертикальный отрезок видимой части стержня. Командой Эллипс по-

стройте эллипс ручки с центром на правом конце осевой линии с вер-

тикальной полуосью длиной 11 мм и горизонтальной полуосью дли-

ной 9 мм. Продлите ось маслоуказателя за пределы его корпуса. Убе-

рите вспомогательные прямые и лишние участки эллипса, закрывае-

мые корпусом.

Простановка размеров, позиций и заполнение основной запи-

си. Окончательно оформите чертеж так, как это показано на рис.6.4,

проставив размеры, позиции и заполнив основную надпись. Для этого используйте пример оформления чертежа цилиндрического редукто-

ра (см. рис. 6.2).

Построение сборочного чертежа конического редуктора полно-

стью закончено. Щелчком на кнопке Сохранить документ на стан-

дартной панели запишите чертеж на диск.

В приложении рис. П5-П26 представлены примеры оформления электронных чертежей общего вида привода, сборочных чертежей и рабочих чертежей деталей различных типов редукторов.

141

6.5. СОЗДАНИЕ СПЕЦИФИКАЦИИ

Для выполнения спецификации выполните команду Файл – Создать – Спецификация или нажмите кнопку Создать на стандартной па-

нели. С помощью команды Сервис – Параметры – Текущая спецификация установитестиль Простыеспецификации ГОСТ 2106-96.Выполните команду Настройка спецификации на панели Спецификация. В появив-

шемся на экране диалоговом окне отключите опцию Связь сборочного чертежа со спецификацией. Запишите созданный документ под именем, например ТУМ-2.04.01.000, в папкуПривод 04.01.

Теперь можно приступить к заполнению бланка спецификации. Создайте раздел Документация. С этой целью включите кнопку Доба-

вить раздел. В диалоговом окне Выберите раздел и тип объекта сде-

лайте текущим раздел Документация и щелкните на кнопке Создать. Заполните строку, как это показано на рис. 6.5. После заполнения всех ячеек строки необходимо подтвердить создание объекта. Для этого щелкните мышью в любом свободном месте спецификации.

Создайте раздел Сборочные единицы. Для этого включите кнопку Добавить раздел. В диалоговом окне сделайте текущим раздел Сборочные единицы и щелкните на кнопке Создать. Заполните первую строку так, как это показано на рис. 6.5. После заполнения ячеек подтвердите создание объекта. Для создания второго объекта выполните команду Добавить базовый объект. Система создаст новую строку, которую вы должны заполнить так, как это показано на рис. 6.5. Аналогично заполните раздел Стандартные изделия.

Для того чтобы получить доступ к штампу, щелкните на кнопке Разметка страницы на стандартной панели. Заполните штамп аналогично заполнению основной надписи любого документа. Выполните двойной щелчок мышью в области штампа – система перейдет в режим его редактирования. Заполните штамп так, как это показано на рис. 6.5. Для выхода из режима работы со штампом достаточно щелкнуть мышью вне его. Ваша спецификация полностью готова. Сохраните ее на диске.

142

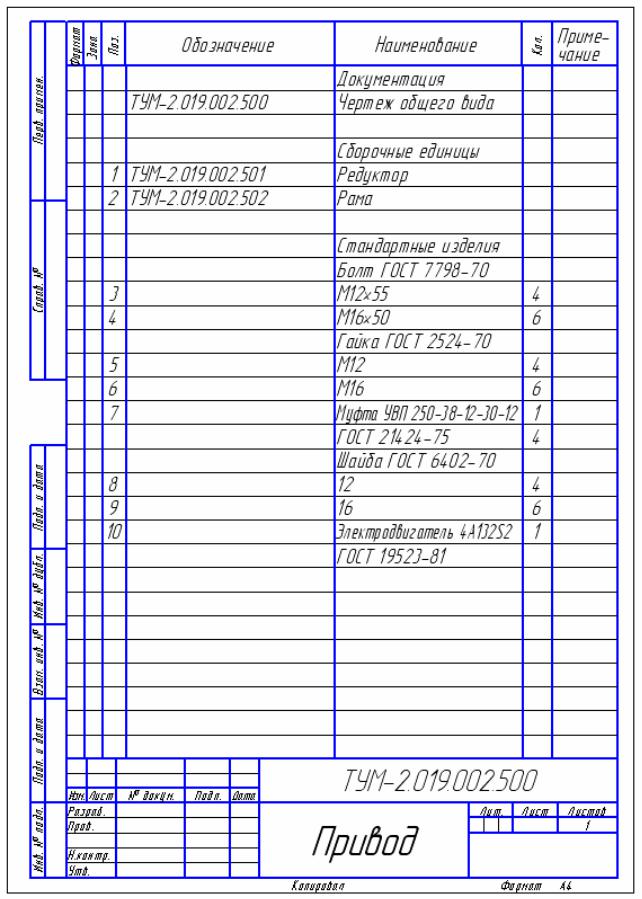

Р и с. 6.5. Пример оформления спецификации

143

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Иванов М.Н. Детали машин: учебник / М.Н. Иванов, В.А. Финогенов. –

М.: Высш.шк., 2005. – 408 с.

2.Андриенко Л.А. Детали машин: учебник / Л.А. Андриенко, Б.А. Байков,

И.К. Ганулич и др. – М.: Изд-во МГТУ им. Н.Э.Баумана, 2007. – 520 с.

3.Иосилевич Г.Б. Детали машин: учебник для машиностроит. спец. вузов / Г.Б. Иосилевич. – М.: Машиностроение, 1988. – 366 с.

4.Решетов Д.Н. Детали машин: учебник для машиностроит. и мех. спец. вузов / Д.Н. Решетов. – М.: Машиностроение, 1989. – 496 с.

5.Скойбеда А.Т. Детали машин и основы конструирования: учебник / А.Т.

Скойбеда. – Минск: Высш. шк., 2006. – 560 с.

6.Чернавский С.А. Курсовое проектирование деталей машин: учеб. пособ. для техникумов / С.А. Чернавский, К.Н. Боков и др. – М.: Машино-

строение, 1988. – 415 с.

7.Шейнблит А.Е. Курсовое проектирование деталей машин: учеб. по-

соб. / А.Е. Шейнблит. – Калининград: Янтарный сказ, 2005. – 455 с.

8.Чернилевский Д.В. Детали машин. Проектирование приводов техноло-

гического оборудования: учеб. пособ. / Д.В. Чернилевский. – М.: Машиностроение, 2002. – 560 с.

9.Андросов А.А. Расчет и проектирование деталей машин: учеб. пособ. /

А.А. Андросов. – Ростов н/Д: Феникс, 2006. – 286 с.

10.Дунаев П.Ф. Детали машин. Курсовое проектирование: учеб. пособ. / П.Ф. Дунаев. – М.: Машиностроение, 2004. – 560 с.

11.Дунаев П.Ф. Конструирование узлов и деталей машин: учеб. пособ. /

П.Ф. Дунаев, О.П. Леликов. – М.: Academia, 2004. – 496 с.

12.Балдин В.В. Детали машин и основы конструирования: Передачи: учеб. пособ. / В.В. Балдин, В.В. Галевко. – М.:ИКЦ «Академкнига», 2006. – 332 с.

13.Курмаз Л.В. Детали машин: Проектирование: справ. учеб.-метод. по-

соб. / Л.В. Курмаз, А.Т. Скойбеда. – М.: Высш. шк., 2005. – 308 с.

14.Детали машин: Атлас конструкций: в 2 ч. Ч.1, Ч.2/под ред. Д.Н. Реше-

това. – М.: Машиностроение, 1992.

15.Анурьев В.И. Справочник конструктора – машиностроителя: в 3 т. /

В.И. Анурьев. – М.: Машиностроение, 1992.

16.Крайнев А.Ф. Детали машин: словарь – справочник / А.Ф. Крайнев. –

М.: Машиностроение, 1992. – 480 с.
