Материал: Розробка моделі молодіжного жакета в умовах індивідуального виробництва

Розробка моделі молодіжного жакета в умовах індивідуального виробництва

Міністерство освіти і науки, молоді та спорту України

Дрогобицький державний педагогічний університет ім. Івана Франка

Кафедра машинознавства та основ технологій

Курсова робота

з технології виготовлення швейних виробів

Розробка моделі молодіжного жакета в умовах індивідуального виробництва

студентки Медвідь Надії Михайлівни

Науковий керівник: Савка Леся Василівна

Дрогобич 2014

Зміст

Вступ

.        Вибір моделі

. Вибір, обґрунтування та характеристика матеріалів

2.1 Характеристика та аналіз вимог до виробу даного виду

2.2 Розробка вимог до матеріалів для обраної моделі одягу

. Конструкційна частина

3.1 Обґрунтування вибору методу технічного моделювання та методики конструювання моделі швейного виробу

.2 Відбір вихідних даних

3.3 Попередній розрахунок конструкції

.4 Технічне моделювання конструкції виробу

.5 Специфікація деталей моделі

. Підготовчо-розкрійний етап

.1 Розробка системи технологічних додатків

.2 Розкладка деталей крою швейного виробу

. Технологічна частина

.1 Характеристика способів з’єднання деталей швейного виробу

.2 Розробка технологічної послідовності виготовлення виробу

. Аналіз та оцінка якості швейного виробу

.1 Характеристика дефектів текстильного походження

.2 Характеристика конструктивних дефектів

.3 Характеристика технологічних дефектів

. Безпека праці на робочому місці

.1 Організація робочого місця

.2 Правила безпеки праці при виготовленні швейного виробу

Висновок

Список використаної літератури

Вступ

Український ринок одягу набирає обертів. Він поступово стає цивілізованішим і за форматами торгівлі, і щодо споживчої культури, пропонуючи покупцям товар досить високої якості за демократичними цінами. Сьогодні ринок одягу - модний ринок, складний і специфічний за своєю структурою. [1]

Щоб визначити напрямок моди, необхідно визначити групу споживачів та вид одягу. Одного чітко вираженого напряму моди зараз немає. Зручність в експлуатації, простота конструкцій, практичність у використанні, новизна форми, яскравий колорит - такі основні риси сучасної моди. Мода передбачає щось абсолютне нове, унікальне і оригінальне. Мода <#"793689.files/image001.gif">

Рис 1. Ескіз моделі 1.

МОДЕЛЬ №1. Жакет жіночий, повсякденний, молодіжний,з бавовняної або лляної тканини. Жакет напівприлягаючого силуету, довжиною вище лінії стегон, однобортний із застібкою по центру на одну петлю і один ґудзик По переду і по спинці розташовані два вертикальні рельєфи, що виходять з лінії пройми до самого низу. Спереду пілочки дві прорізні кишені в рамку. Спинка з середнім швом.

Виріб з плечовими накладками. Рукави довгі, вшивні, двошовні, гладкі по окату з середнім його наповненням.

Комір стоячий відкладний, з відворотом борта, з гострими лацканами.

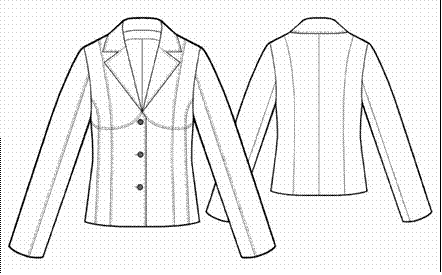

Рис 2. Ескіз моделі 2

МОДЕЛЬ №2. Жакет жіночий, повсякденний, молодіжний, напівприлягачого силуету, довжиною вище лінії стегон, з бавовняної та лляної тканини.

Застібка центральна однобортна на три петлі і три ґудзики. По переду розташовані рельєфи, що виходять з плечових швів та лінії пройми до низу паралельно один одному . Пілочка на відрізній кокетці, яка починається від лінії перегину лацкана до низу пройми. Борти з гострими кутами. Спинка з рельєфами від плечових швів до низу із середнім швом. Лінія плеча природня. Пройма неглибока. Рукави довгі, вшивні, двошовні, гладкі по окату з середнім його наповненням. Комір жакетного типу з відкладними лацканами із гострими кутами.

По рельєфах, коміру, лацканах, передніх та ліктевих швах рукавів прокладена оздоблювальна строчка.

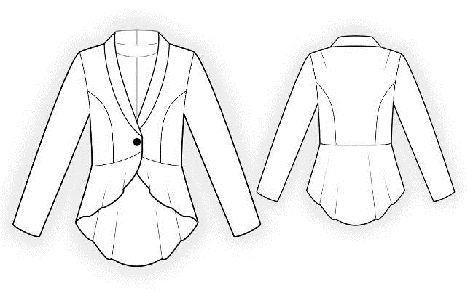

Рис 3. Ескіз моделі 3

МОДЕЛЬ №3. Жакет жіночий, святковий, молодіжний, напівприлягачого силуету, з фігурною лінією низу, з бавовняних та лляних тканин. Застібка центральна однобортна на одну петлю і один ґудзик.

Жакет відрізний по лінії талії, з воланом заокругленої форми, із заді волан подовжений.

По переду і по спинці розташовані вертикальні рельєфи, що виходять з лінії пройми до лінії талії.

Спинка з плечовими виточками. Лінія плеча природня. Пройма неглибока. Рукави довгі, вшивні, одношовні, гладкі по окату, з середнім його наповненням.

Комір шалевого типу. Проаналізувавши всі вищезазначені 3 варіанти моделей жакетів, я обрала модель, яка задовольняє всі вимоги.

2. Вибір, обґрунтування та характеристика матеріалів

Моделювання пакету матеріалів для одягу - це теоретично обґрунтований процес, у результаті якого здійснюється підбір матеріалів для швейного виробу з метою створення комфортного підодягового мікроклімату.[15]

.1 Характеристика та аналіз вимог до виробу даного виду

Складання вимог до певного виду одягу - це дуже важливий і відповідальний етап роботи, оскільки є основою розробки вимог до матеріалів для даного виробу, зокрема для конкретної моделі. Вимоги, які висуваються до виробу, можна поділити на дві групи: споживчі і промислово-економічні.[15]

До споживчих вимог належать: гігієнічні, експлуатаційні та естетичні вимоги.

Гігієнічні вимоги полягають у створенні оптимальних умов для життєдіяльності людини за допомогою одягу, який захищає її від шкідливих впливів навколишнього середовища. Вони визначаються такими властивостями матеріалів, як гігроскопічність, повітропроникність, теплопровідність, забруднюваність, електризованість, колір, маса тощо. Усі ці властивості треба враховувати під час вибору тканини для пошиття одягу.

Потрібно також не забувати, що гігієнічність одягу визначають не тільки властивості тканини,а й крій. Крій одягу залежить, насамперед, від його призначення.[10]

Експлуатаційні вимоги включають в себе стійкість виробу до різних атмосферних впливів, води, миючих засобів, хімічного чищення, зносостійкістю, міцністю тканини на розрив.

Виконуючи естетичні завдання, одяг повинен мати красивий зовнішній вигляд, відповідати сучасним вимогам моди по своєму силуету, пропорціям, формі і величині деталей. Саме мода визначає силует, зовнішній вигляд, форму, основні лінії, ступінь прилягання, елементи оздоблення, колір і його поєднання в одязі, візерунок.

До групи промислово-економічних належать вимоги технологічності виробу в умовах індивідуального виробництва: спрощення способів обробки, створення умов для максимальної механізації операцій і скорочення часу обробки та економічності виробу.[12]

Економічні вимоги полягають у доступності одягу при його високій якості. Економічність виробів залежить від витрат часу на їх виготовлення, технологічності, конструкції моделі та витрат матеріалів. Досягається економність раціональним розміщенням лекал.

Ергономічні вимоги до одягу пов'язані з фізіологічними, антропометричними і іншими особливостями людини. Одяг повинен бути зручним і створювати відчуття комфорту, він не повинен втомлювати і викликати зниження працездатності, він повинен зручно одягатися і зніматися.

При виборі матеріалу слід враховувати конструкцію виробу, оскільки такі властивості, як поверхнева щільність, товщина матеріалу, жорсткість при згині, опір розсуванню ниток у швах впливають на вибір методу обробки, на витрату швейних ниток і на форму виробу в цілому.

Вибір матеріалів в пакет швейного виробу проводиться з урахуванням відповідності матеріалів, пред'явленим до них вимогам, з урахуванням модних тенденцій і конструктивних особливостей [10]

.2 Розробка вимог до матеріалів для обраної моделі одягу

Останнім часом виросли вимоги до якості одягу, це призвело до постійного розширення асортименту матеріалів, синтетичних та натуральних. Урахування всіх властивостей матеріалів визначає початковий рівень якості виробів. Знання матеріалів, що використовуються у сучасному виробництві, вміння оцінити їх будову, властивості, асортимент і якість є хорошою основою для розробки одягу. Для правильного та раціонального використання виробів, до матеріалів висувають споживчі вимоги. Одним з основних умов одержання високоякісного виробу є правильний і обґрунтований вибір <#"793689.files/image007.gif">

Побудова креслення основи спинки

13.

Ширина ростка

Аа®

1/3*Сш+0,5

1/3*18+0,5=6,5

1,6

14.

Висота ростка

аб­

аб - стала величина

2,5

0,6

15.

З’єднати точки А і б плавною лінією. Аб - лінія ростка

16.

Нахил плеча спинки

А₁б₂¯

А₁б₂ - стала величина

2

0,5

17.

Лінія плеча (провести від т.б через т.б₂)

бб₁®

Шп+2(виточка)+0,5(посадка)

13,5+2+0,5=16

4

18.

Знайти положення т.С (т.С знаходиться на лінії А₁Г₂). т.С - допоміжна точка пройми

Г₂С­

1/2*Г₂Г₃

1/2*12=6

1,5

19.

Оформлення пройми: побудувати бісектрису кута А₁Г₂К; точки б₁,С, в, К з’єднати плавною лінієюб₁СвК - лінія пройми

Г₂в

Г₂в - стала величина

2

0,5

20.

Побудова виточки спинки: місце положення виточки від лінії плеча; довжини виточки (паралельно лінії АГ); розхил виточки; вирівнювання сторін виточки (б₅б₆ відкласти на продовженні б₃б₄)

бб₃® б₃б₅¯ б₃б₄® б₃б₅=б₅б₆

бб₃ - за фасоном б₃б₅ - стала величина б₃б₄ - стала величина

4,5 8 2 8

1,1 2 0,5 2

21.

Уточнення лінії плеча (з’єднати точки б₆ і б₁ )

б₆ б₁

Побудова креслення основи пілочки

22.

Знайти положення т. В₁ (т.В₁ знаходиться на продовженні лінії ВН₁)

ВВ₁­

Дтп-Дтс

44-38=6

1,5

23.

Ширина горловини

В₁а₁¬

В₁а₁=Аа (по спинці)

6,5 (див. п. 13)

1,6

24.

Глибина горловини

В₁в₁¯

В₁а₁+1,5

6,5+1,5=8

2

25.

Побудова горловини: з’єднати точки а₁ і в₁ прямою лінією; т.О - середина відрізка а₁в₁; провести перпендикуляр від т.О довжиною 2 см; точки а₁,О₁,в₁. а₁О₁в₁ - лінія горловини

 а₁в₁ а₁О=Ов₁ ОО₁

ОО₁ - стала величина

2

0,5

26.

Нахил плеча пілочки

А₂в₃¯

А₂в₃ - стала величина

3

0,8

27.

Лінія плеча (з’єднати точки а₁ і в₃ )

а₁в₃¬

28.

Допоміжні точки пройми: положення т.С₁; положення т.С₂; з’єднати точки С₂ і в₃ прямою лінією; знайти положення т.а₃ (т.а₃ знаходиться на лінії С₂ в₃)

Г₃С₁­ С₁С₂¬ С₂в₃ в₃а₃

1/2*Г₂Г₃-1 С₁С₂ - стала величина в₃а₃ - стала величина

1/2*12-1=5 1  2

1,3 0,3 0,5

29.

Оформлення пройми: побудувати бісектрису кута С₁Г₃К точки а₃, С₂, в₂, К з’єднати плавною лінією А₃С₂в₂К - лінія пройми

Г₃в₂

Г₃в₂ - стала величина

2,5

0,6

30.

Знайти положення т.Ц (т.Ц знаходиться на лінії ГГ₁)

Г₁Ц¬

Цг

11

2,8

31.

Провести перпендикуляр до ГГ₁ через т.Ц вверх - до перетину з лінією плеча а₁в₃ і вниз - до перетину з лінією стегон ББ₁. Отримуємо відповідно точки а₂ і Б₃

т. Ц

32.

Побудова нагрудної виточки: перша сторона виточки (відкладається на прямій а₂ Б₃ від т.а₂); провести відрізок, довжина якого дорівнює (Дпл-а₁а₂) від т.а₃ до перетину з лінією плеча а₁ в₃. Отримаємо т.а₄; провести відрізок який рівний мірці Вг від т.Ц₁ через т.а₄. Отримаємо т.а¢. Ц₁ а¢ - друга сторона виточки

А₂Ц₁¯ а₃а₄   Ц₁а¢

 Вг   Вг

 25   25

 6,3   6,3

33.

Уточнення лінії плеча (з’єднати точки а₃ і а¢ )

а₃а¢

Побудова виточки по лінії талії

34.

Сумарний розхил виточок по лінії талії

48-38=102,5
