Материал: РГЗ Аминова София тт22 24012020

Вино- Алкогольный напиток, получаемый полным или частичным брожением винограда или плодово-ягодного сока, иногда с добавлением спирта. Характеризуется наличием сильных органических кислот, спиртов, эфиров, дубильных, красящих, азотистых и других веществ. Легкоподвижные, летучие жидкости с характерным запахом, вкусом и цветом от светло- соломенного до светло-желтого (для белых сортов) и от розового до темно- красного (для красных сортов); обладают высокой способностью к адсорбции и растворению посторонних пахучих и других веществ, смешиваются с водой в любых пропорциях: оказывают активное коррозийное воздействие на металлы и их сплавы. Предъявляется к перевозке в бутылках (стекло), упакованные в ящики (дерево, чаще картон). Оптимальная температура хранения 3-5°С, относительная влажность — 75-80%. Часто имеет ограниченный срок хранения. Температура замерзания зависит в основном от содержания спирта и колеблется от минус 3 до минус 10°С. Под влиянием минусовых температур и в результате замерзания стеклянная тара может лопаться, поэтому алкогольные напитки при перевозках в зимнее время следует грузить в трюмах вблизи теплых переборок. Температура замерзания вин близка к их крепости, выраженной в градусах.

2. Требования к судну для перевозки генеральных грузов

Судно Atlas - балкер, построенное в 2012 и ходит под флагом Либерии. Имеет длину 128 м и ширину 18 м. Высота борта 9,7 м, осадка 7,5 м в грузу и 4,01 м в балласте . Скорость судна в грузу 16,4 уз., в балласте 16,7 уз. Запасы топлива: 350 т; тип топлива: дизельное; водяной балласт: 3675 т. Количество палуб: 2; количество контейнеров: 274; количество переборок: 6. Марка главного двигателя:Wartsila 6L20. Мощность главного двигателя: 3580. Тип

двигателя: 2- винторулевая колонка.

Таблица 2.4. Технико-эксплуатационные характеристики судна

Характеристика	Значение
1.Водоизмещение судна в грузу , т	10694
2.Масса судна порожнем, т	2994
3.Дедвейт, т	7700
4. Чистая грузоподъемность, т	6667
5.Грузовместимость судна киповая, м3	10650
6.Осадка судна в грузу/в балласте , м	7,5/4,01
7.Скорость в грузу/балласте, узл	16,4/16,7
8. Длина наибольшая, м	128
9.Длина между перпендикулярами, м	117
10.Высота борта, м	9,7
11.Ширина судна, м	18
12.Суточные нормы расходы (на стоянке/на ходу), т/сут топлива воды прочих запасов	16,2/3,5 3/3 1,5
13.Тип СЭУ	МОД
14. Мощность л.с/кВт	3580/2500
15. Брутто/нетто тоннаж	6459/3250

3. Выбор схемы движения судов

Таблица 3.1. Косая таблица грузопотоков

Порт приб Порт отпр	Бердянск	Херсон	Пирей	Анкона	Всего тыс т
Бердянск	х	0	30	0	30
Херсон	0	х	0	21	21
Пирей	0	18	х	0	18
Анкона	18	0	0	х	18
Всего тыс т	18	18	30	21	87

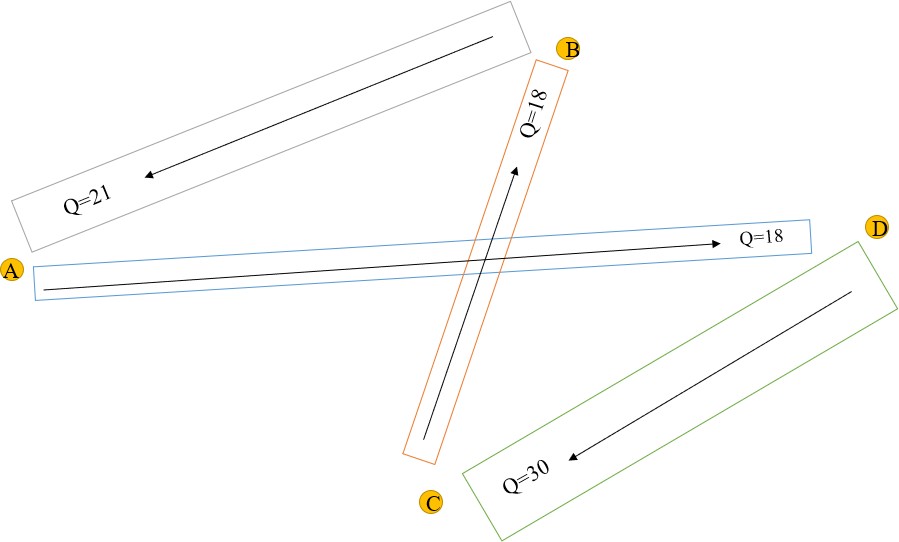

А-Анкона В-Херсона С-Пирей

D-Бердянск

Схемы :

Вариант 1

1. ^{Пирей18 пробкаХерсон---}439,75^{---Бердянск18 арматураПирей}

746,5 855,2

2. Анкона^{18 джут}Бердянск---439,8 Херсон^{18 вино}Анкона

1547,5 731

3.

   855,2

   Бердянск^{12 арматура}Пирей---_855,24 Берянск

4.

   1441,2

   Херсон^{3 вино}Анкона Херсон

1441,2

Вариант 2

1. Херсон^{18 вино}Анкона^{18 джут}Бердянск^{18 арматура}Пирей^{18 пробки}Херсон

1441,2

1547,5

855,2

746,5

2. Херсон^{3 вино}Анкона---1441,5---Херсон 1441,5

3. Бердянск^{12 арматура}Пирей---885,2---Бердянск

855,2

Вариант 3

1. Херсон^{11 вино}Анкона---₇₃₁ Пирей^{11 пробка}Херсон

1441,5 746,5

2. Херсон^{7 вино}Анкона---₇₃₁ Пирей^{7 пробка}Херсон

1441,5 746,5

3. Бердянск^{18 арматура}Пирей---731--- Анкона^{18 джут}Бердянск

855,2 1547,5

4. 855,2

   Бердянск^{12 арматура}Пирей---_855,24 Берянск

5. 1441,2

   Херсон^{3 вино}Анкона Херсон

1441,2

4. Расчет основных параметров схем движения судов

Общий грузопоток, т: Грузооборот, т-м:

Σ Qi=Q1+Q2+…+Qn (4.1)

Σ(Ql)i=(Ql)1+(Ql)2+…+(Ql)n (4.2)

Средняя дальность перевозки 1 тонны груза:

l= Σ(Ql)/ ΣQ (4.3)

Протяженность схемы: Потребный тоннаж :

L=l1+l2+…+ln (4.4)

ΣDч=max{Vmax/w ; Qmax} (4.5)

Тоннаже-мили:

Σ(ΣDч)i= (ΣDч)1+( ΣDч)2+…+( ΣDч)n (4.6)

ΣDчL= ΣDч*(l1+l2+…+ln) (4.7) Σ(ΣDч)i= (ΣDчL)1+( ΣDчL)2+…+( ΣDчL)n (4.8)

Протяженность направления работы флота:

L=Σ(DчL)Σ(Dч) (4.9)

Коэффициент использования чистой грузоподъемности:

α=ΣQlΣDчL (4.10)

Таблица 4.1. Параметры схем движения судов
