Если настилка линолеума производится несколькими кусками, то клей наносят под полотнище, оставляя сухим 100-150 мм у кромки, которая будет стыковаться с другим полотнищем. Двусторонний скотч при этом виде настилки наклеивается только на основания без приклеивания его к линолеуму.

Если линолеум настилается одним куском на всю комнату, то клей можно наносить на основание в виде сетки. Если вместо клея используется двусторонний скотч, то его приклеивают к полу (по периметру помещения или в виде «сетки» с ячейками 500×500 мм), не снимая верхней защитной пленки. Поверхность пола под скотчем должна быть обезжиренной, сухой и чистой. Затем снимают со скотча верхнюю защитную пленку и приклеивают покрытие.

Уложили полотнище и разгладили. У дверного проема пропустили полотнище под наличник и под стойку дверной коробки. Обрезали край полотнища так, чтобы он проходил по центру дверного проема.

При использовании двух полотнищ укладывайте их с одной и другой стороны комнаты таким образом, чтобы в месте стыка с обеих сторон были заводские кромки.

При креплении на липкую ленту уложили полотнища «стык в стык». Через двое суток линолеум даст усадку и стыкование можно доделать. Полотнища просто пододвигают друг к другу с совмещением рисунка. Затем края шва отгибают и проклеивают основание, а потом и сам линолеум двусторонним скотчем. По периметру помещения скотч, приклеенный к основанию, освобождается от верхней защитной пленки и на него «сажается» линолеум либо линолеум по периметру остается без приклейки - укладывается «насухо».

Сделали разрез сквозь два слоя так, чтобы листы точно совпадали. Отогнули края линолеума, промазали основание клеем. Прижали края к основанию, например, положили обрезок ровной доски и походили по нему и прокатали стык валиком.

. Установка плинтусов и порога.

В заранее просверленные в стенах отверстия вставили дюбели и саморезами прикрепили к стене плинтусы. Оставить щель для вентиляции подпольного пространства. Перед прикреплением плинтуса между ним и покрытием пола вставляются полоски (обрезки) линолеума, таким образом, получается щель между полом и плинтусом. После установки плинтуса обрезки линолеума вынимаются. Кроме обеспечения вентиляции у щели есть второе назначение: плинтус не должен прижимать линолеум, тогда у него есть возможность температурного расширения. Линолеум, плотно прижатый плинтусом, может «вздыбиться» при изменении температуры.

Закрепили в дверном проеме пороговую планку. Подобрали планку, подходящую к стилю покрытия. В полу просверлили отверстия и вставили в них пластиковые дюбели для шурупов, затем прикрепили пороговую планку к полу.

Контроль качества при малярных работах.

Требования СНиП к качеству неводных (масляных) окрасок. Показателями могут быть внешние признаки, по которым и производят оценку выполненных работ. В таблице приведены показатели качества, установленные для зданий и сооружений на основании СНиП 11-В.13-62.

Таблица 2.1.1 Требования СНиП к качеству неводных (масляных) окрасок.

Отклонения	Улучшенная окраска
Отсутствие однотипности глянцевой или матовой окраски, недостаточность растушевки или торцевания. Просвечивание нижележащих слоев краски, а также пятна, отлипы, морщины, потеки куски пленки. Видимые крупинки краски, неровности вследствие плохого шлифования и следы кисти.	Не допускается.
Местные искривления линий и закраски в сопряжениях поверхностей, окрашенных в различные цвета.	Не более 2 мм
Искривление линий филенок на 1 м филенки, не более	1 мм

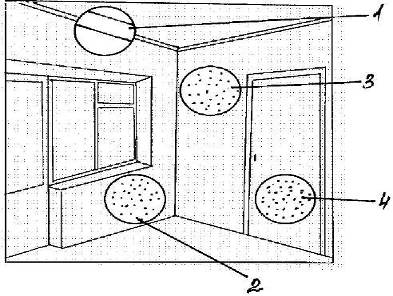

Рис 1. Контроль качества при малярных работах

Местные искривления линий и закраски в сопряжениях поверхностей, окрашенных масляными составами в различные цвета, при высококачественной окраске - 0 мм, при улучшенной - 2 мм, при простой - 5 мм.

1. Смещение рисунка на стыках при накатке валика (водные растворы) - 0,5 мм.

2. Поверхности, окрашенные водными составами, должны быть однотонными и тщательно растушеванными или проторцованными; пятна, полосы, брызги, волоски от кисти, подтеки, отбеливание поверхности и другие дефекты, выделяющиеся на общем фоне, не допускаются. Следы кисти допускаются только при простой окраске, если они не заметны на расстоянии 3 м.

3. Поверхности, окрашенные масляными, эмалевыми и лаковыми красками, должны быть однотипными; просвечивание нижележащих слоев, пятна, отлипы, морщины, подтеки, пропуски неровности из-за плохой шлифовки не допускаются.

Отделка сухой штукатурки

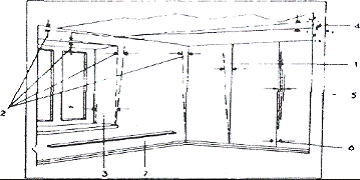

Рис. 14. Контроль качества при отделки сухой штукатурки

· Допускаемое отклонение поверхности от вертикали: на 1 м высоты 1 мм, но всю высоту помещения 5 мм.

· Допускаемое отклонении лузги, усенков, оконных и дверных откосов, пилястр, столбов от вертикали и горизонтали на 1 м высоты или длины мм, на весь элемент 3 мм.

· Допускаемое отклонение ширины откосов от проектной 2 мм.

· Допускаемое отклонение от горизонтали: 1 м длины 1 мм, но всю длину помещения или часть, ограниченную прогонами, балками 7 мм.

· Допускаемая величина провесов в стыках 1 мм.

· Допускаемая ширина швов в стыках листов при окраске поверхностей 6 мм,

· Допускаемые неровности поверхности, обнаруживаемые при накладывании правила или двухметрового шаблона, 2 мм.

Смонтированные конструкции облицовок следует принимать поэтапно с оформлением соответствующих актов на скрытые работы (монтаж каркаса, прокладка силовой и слаботочной проводки, укладка звукоизоляционного слоя, заделка стыков НКЛ и т. д.)

При приемке работ по устройству облицовок следует проверить надежность крепления ГКЛ к каркасу шурупами ( их головки должны быть углублены в листы около 1,0 мм) или к основной стене, отсутствие трещин, поврежденных мест, надрывов картона, отбитость углов, их устойчивость.

Перепады между смежными листами не должны превышать 0,5 мм, зазор между смежными листами должен быть на более 1 мм. Поверхность смонтированной облицовки из ГКЛ должна бать ровной, гладкой без загрязнении и масленых пятен.

Следует проверить установку и закрепление накладных защитных элементов на всех внешних углах и открытых торцах.

Проверить герметизацию всех узлов сопряжения облицовок со строительными конструкциями (шпаклевка должна быть уложена без разрывов по всему контору сопряжения на всю глубину стыка).

Требования к готовым отделочным покрытиям (из гипсокартонных листов) согласно СНиП 3.04.01 - 87 приведены в таблице 2.1.2.

Таблица 2.1.2.

№	Технические требования	Предельные отклонения	Контроль
1.	Поверхность из ГКЛ должна иметь отклонения и неровности, не превышающие показатели для высококачественной штукатурки: · Отклонение по вертикали 1 мм на 1м. · Отклонения по горизонтали не должны превышать 1 мм на 1м. · Неровности поверхностей плавного очертания на 4 м2 не более 2, глубиной (высотой) до 2 мм. · Отклонения оконных и дверных откосов, пилястр и т.п. · Отклонения радиуса криволинейных поверхностей, проверяемых лекалом, от проектной величины ( на весь элемент) не должны превышать 5 мм.	Не более 5 мм на всю высоту помещения - - Не более 3 мм на всю высоту -	Измерительный, не менее 5 измерений на 50-70 м2 поверхности покрытия или на площади отдельных участков, выявленных сплошным визуальным осмотром, акт приемки.
2.	-	Измерительный, не менее 5 измерений на 50- 70 м2 поверхности покрытия или на площади отдельных участков, выявленных сплошным визуальным осмотром, акт приемки.
3.	Заделанные стыки между ГКЛ не должны быть заметны, а смежные листы должны находиться в единой плоскости, на поверхности не должно быть раковин, изломов, трещин, наплывов шпаклевочного раствора.	-	Измерительный, не менее 5 измерений на 50 - 70 м2 поверхности покрытия или на площади отдельных участков, выявленных сплошным визуальным осмотром, акт приемки

2.2 Расчет потребности в материалах

№ п/п	Наименование	Ед. изм.	Кол-во	Стоим.	Общая сумма
1	Валик 150мм искусственный мех в сборе 8080	Шт.	4	57,91	231,64
2	Паста колеровочная ТЕКС.	Шт.	2	45	90
3	Кисть радиаторная 1.5; MATRIX83843	Шт.	1	39	39
4	Краска эмаль белая,ПФ-115	Шт.	4	72,6	290,4
5	Кисть плоская 1; Суприм натур.щетина.	Шт.	3	32	96
6	Грунтовка «Эконом» глуб. проникновения 10л.	Шт.	2	218	436
7	Решетка вентиляц. ПС 2525Р	Шт.	2	75	150
8	Краска «Стоцвет». В/д Интерьер. 20кг.	Шт.	4	834	3336
9	Молярный скотч 50мм 40м.	Шт.	4	30	120
10	Монтажно-шпатлевочная смесь «Finish» Магма 20кг	Меш.	5	299	1495
11	Гипсокартон 1.2х2,5х12,5мм, Кубань-Кнауф	Лист	6	245	1470
12	Профиль ПС-4 75х50 3м	Шт.	12	51	612
13	Шпатель нерж. 450мм, пласт.ручка	Шт.	3	132	396
14	Штукатурка гипсовая РОТГИПС Стандарт	Меш	5	240	1200
15	Ручка дверная с фиксатором	Шт.	1	350	350
16	Декоративная штукатурка «Gallery»	Шт.	12	370	4440
17	Клей «Титан» для линолеума.	Шт.	6	515	3090
18	Линолеум Tehnoflor	Кв. м.	66,52	320	21286,4
19	Плинтус пластиковый 55222,5м	Шт.	27	69	1863
20	Перчатки х/б	Пар.	14	12	168
21	Краска водоэмульсионная «ЯРКО» 14кг.	Шт.	2	714	1428
22	Бетоноконтакт «БОЛАРС»	Шт.	5	605	3025
23	Сетка абразивная 100	Шт.	4	50	200
24	Шпатель нерж 450 мм, пластиковая ручка.	Шт.	3	132	396
25	Шпатель нерж 300 мм, пластиковая ручка.	Шт.	4	120	480
26	Лоток для краски	Шт.	2	75	150
27	Монтажная пена Hauser	Шт.	1	180	180
28	Фанера ДВП ТС размеры 244016,502,5	Шт.	30	280	8400
29	Полиуретановая терочная доска 180*320 мм.	Шт.	2	165	330
30	Наждачная бумага Р60 1пачк.- 10 шт.	Пачка	2	114	228
31	Саморез разм. 40	Упаковка	2	180	360
32	Галтели	Кв. м.	34,6	413	413
Итого					56749,44

.3 Расчет затрат труда

Таблица 2.3

№	Наименование работ	ГЭСН	Объем работ		Трудозатраты
			Ед.изм	Кол-во	Нвр	Чел.час	Чел.дн
1	2	3	4	5	6	7	8
1.	Демонтаж старой обшивки.	69-9-1	100м2	1,004	12,3	12,3	1,53
2.	Отчистка помещения от ст.мусора.	69-9-1	100т	0,05	214,32	10,7	1,34
3.	Сплошное выравнивание потолков.	05-004-02	100м2	0,65	51,30	33,4	4,16
4.	Сплошное выравнивание стен	02-016-3	100м2	0,84	42,18	35,4	4,4
5.	Реконструкция перегородки из ГКЛ дверного проема.	04-048	100м2	0,15	188	28,2	3,5
6.	Отделка поверхности стен декоративной штукатуркой.	04-005-03	100м2	0,84	58,72	49,3	6,1
7.	Окраска потолка водоэмульсионными составами.	04-024-4	100м2	0,65	53,90	35,1	4,3
8.	Окраска стен водоэмульсионными составами.	62-32-1	100м2	0,84	68,75	57,7	7,2
9.	Окраска дверей.	01-027-02	100м2	0,089	95,75	8,52	1,06
10.	Окраска радиаторов.	57-11-4	100м2	0,07	62,75	4,3	0,5
11.	Устройство фанеры.	01-040-1	100м2	0,65	35,63	23,1	2,8
12.	Устройство линолеума.	01-040-1	100м2	0,65	26,04	16,9	2,1
13.	Устройство плинтуса.	01-040-1	100м2	0,34	8,99	3,05	0,38

3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

Ценообразование в строительстве отличается от системы разработки цен в промышленности, что связано с технико-экономическими особенностями и самой продукцией строительного производства.

Методы расчета цен на строительную продукцию:

1. Ресурсный метод.

2. Ресурсно-индексный метод.

. Базисно - индексный метод.

. Базисно - компенсационный метод.

. Метод применение банка данных о стоимости ранее построенных или запроектированных объектов.

В данном дипломном проекте используется ресурсный метод расчета. Он представляет собой калькулирование в текущих ценах и тарифах элементов затрат необходимых для реализации проектного решения. При этом составляются ресурсные сметы по видам работ, которых показывается в натуральных измерителях расход материалах, потребность машино-часах на эксплуатацию машин и затраты труда рабочих строителей, а цены и тарифы на эти ресурсы принимаются действующие на момент состояния цен.

.1 Ресурсная смета на выполнение работ

Смета составлена в текущих ценах 2015 года.

Таблица 3.1.1. Расчет стоимости материальных ресурсов

№ п/п	Наименование	Ед. изм.	Кол-во	Стоим.	Общая сумма
1	Шт.	4	57,91	231,64
2	Паста колеровочная ТЕКС.	Шт.	2	45	90
3	Кисть радиаторная 1.5; MATRIX83843	Шт.	1	39	39
4	Краска эмаль белая,ПФ-115	Шт.	4	72,6	290,4
5	Кисть плоская 1; Суприм натур.щетина.	Шт.	3	32	96
6	Грунтовка «Эконом» глуб. проникновения 10л.	Шт.	2	218	436
7	Решетка вентиляц. ПС 2525Р	Шт.	2	75	150
8	Краска «Стоцвет». В/д Интерьер. 20кг.	Шт.	4	834	3336
9	Молярный скотч 50мм 40м.	Шт.	4	30	120
10	Монтажно-шпатлевочная смесь «Finish» Магма 20кг	Меш.	5	299	1495
11	Гипсокартон 1.2х2,5х12,5мм, Кубань-Кнауф	Лист	6	245	1470
12	Профиль ПС-4 75х50 3м	Шт.	12	51	612
13	Шпатель нерж. 450мм, пласт.ручка	Шт.	3	132	396
14	Штукатурка гипсовая РОТГИПС Стандарт	Меш	5	240	1200
15	Ручка дверная с фиксатором	Шт.	1	350	350
16	Декоративная штукатурка «Gallery»	Шт.	12	370	4440
17	Клей «Титан» для линолеума.	Шт.	6	515	3090
18	Линолеум Tehnoflor	Кв. м.	66,52	320	21286,4
19	Плинтус пластиковый 55222,5м	Шт.	27	69	1863
20	Перчатки х/б	Пар.	14	12	168
21	Краска водоэмульсионная «ЯРКО» 14кг.	Шт.	2	714	1428
22	Бетоноконтакт «БОЛАРС»	Шт.	5	605	3025
23	Сетка абразивная 100	Шт.	4	50	200
24	Шпатель нерж 450 мм, пластиковая ручка.	Шт.	3	132	396
25	Шпатель нерж 300 мм, пластиковая ручка.	Шт.	4	120	480
26	Лоток для краски	Шт.	2	75	150
27	Монтажная пена Hauser	Шт.	1	180	180
28	Фанера ДВП ТС размеры 244016,502,5	Шт.	30	280	8400
29	Полиуретановая терочная доска 180*320 мм.	Шт.	2	165	330
30	Наждачная бумага Р60 1пачк.- 10 шт.	Пачка	2	114	228
31	Саморез разм. 40	Упаковка	2	180	360
32	Галтели	Кв. м.	34,6	413	413
Итого					56749,44
