3. Ребойлер с паровым пространством
Пучок труб данного аппарата находится постоянно погруженным в поступающую из колонных жидкость. Это обусловлено наличием переливной перегородки, которая обеспечивает постоянный уровень в аппарате. Высота перегородки, как правило, на 5 – 15 см выше пучка, чтобы обеспечить гарантированное затопление труб. Кожух аппарата имеет гораздо больший размер диаметра по отношению к пучку по сравнению со стандартными кожухотрубными теплообменниками. Диаметр пучка составляет 40-60% от диаметра кожуха (парового пространства) (см. Рисунок 3).
Преимущества:
•подходит для работы под вакуумом;
•подходит для высокой скорости испарения (до 80% от поступающего потока).
Недостатки:
•теплопередача ниже по сравнению с другими типами ребойлеров;
•не подходит для потоков с высокой склонностью к загрязнению.

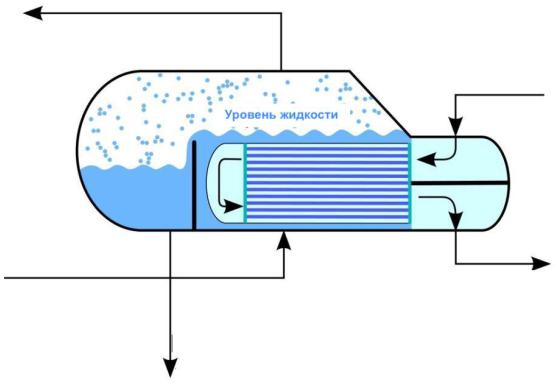

Рис. 3. Ребойлер с паровым пространством
6
4. Конструктивные элементы
Устанавливается данный аппарат на две сидловые опоры (6 на Рисунке 4), смонтированные на бетонном основании. Сам теплообменник состоит из:
•Обечайки распределительного барабана;
•Монтажного штуцера;
•2-х эллиптических днищ;
•Трубных пучков;
•Переливная пластина;
•Патрубков входа выхода продукта
•Монтажного люка.

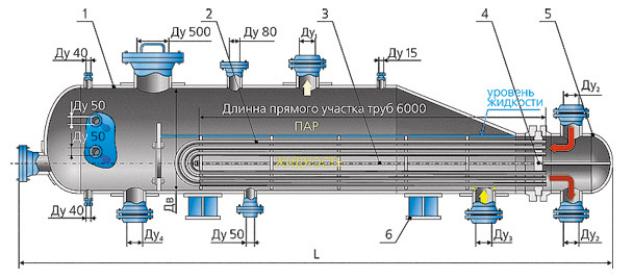

Рис. 4. Ребойлер в разрезе.
1 - Кожух испаителя; 2 - Трубный пучек; 3 - Стяжка; 4 - Трубная решетка; 5 - Крышка распределительной камеры; 6 - Сидловая опора.
Трубопроводы входа выхода продукта присоединяются к ребойлеру при помощи фланцевых соединений. Основной частью конструкции являются трубные пучки с U-образными трубами. Монтируются трубные пучки внутри цилиндрического корпуса к трубной доске методом развальцовки.
Нагреваемый продукт находится в межтрубном пространстве, а греющий продукт проходит через пучок U-образных труб. Образовавшиеся пары углеводородов отводятся из ребойлера по трубопроводу, находящемуся в верхней части аппарата.
7
Жидкая среда перетекает через пластину или откачивается насосом, либо уходит самотеком через патрубок расположенный в нижней части аппарата.
Необходимый уровень жидкости поддерживается автоматически с помощью регуляторов уровня. Эксплуатационный режим поддерживается системой регулирования и конт роля а т акже конт рольным и предохранительным клапанами.

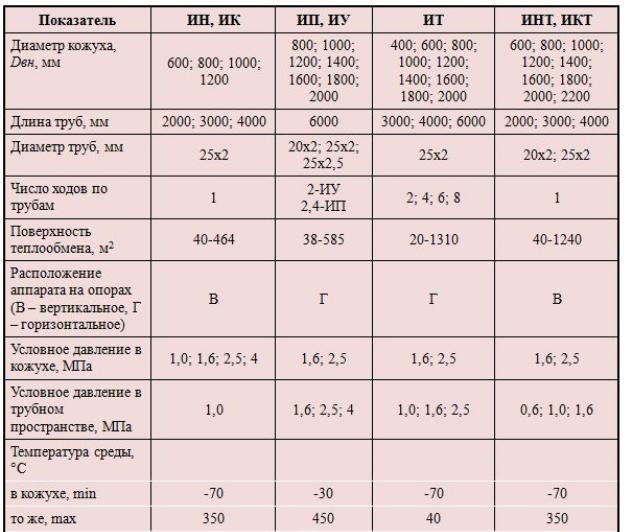

Испарители могут быть Далее представлена таблица с основными характеристиками испарителей разных типов
8
Заключение
Стоит заметить, что без теплообменных аппаратов не обходится ни один из действующих НПЗ, а уж тем более ребойлеров, так как в основном процессы в нефтехимии проходят именно в паро-жидкостной фазе.
9
Список литературы
1.Сидельковский Л.Н., Юренев В.Н. Парогенераторы промышленных предприятий, 1978 - 336 с.
2.Лебедев П.Д., Щукин А.А. Теплоиспользующие установки промышленных предприятий, 1970 - 408 с.
3.Иванов А.Н., Белоусов В.Н., Смородин С.Н. Теплообменное оборудование предприятий. Учебное пособие, 2016 - 184 с.
4.Поршаков Б.П., Калинин А.Ф., Купцов С.М., Лопатин А.С., Шотиди К.Х. Теоретические основы теплотехники. Часть 2. Теплопередача в технологических процессах нефтяной и газовой промышленности, 2006 - 110 с.
