Материал: РЭ СЭТ7009 формат А4

Профили суток

Профили недели

Номер недельного профиля	Понед.	Вторн.	Среда	Четв.	Пятн.	Суб.	Воскр.
	Номер суточного профиля
НП0	П0	П0	П0	П0	П0	П0	П0

7

Сезоны

Сезон	Профиль	Сезон	Профиль	Сезон	Профиль
Январь	НП0	Май	НП0	Сентябрь	НП0
Февраль	НП0	Июнь	НП0	Октябрь	НП0
Март	НП0	Июль	НП0	Ноябрь	НП0
Апрель	НП0	Август	НП0	Декабрь	НП0

Особые дни

День	Месяц	Номер суточного профиля		День	Месяц	Номер суточного профиля

Рисунок 1 - Схема подключения счетчика к трехфазной четырех проводной сети с помощью трех трансформаторов тока

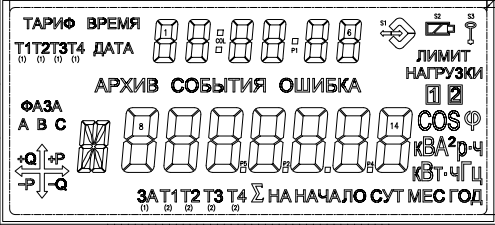

Рисунок 2. Общий вид индикатора счетчика

8

Рисунок 3 Схема подключения счетчика к трехфазной трех проводной линии с помощью трех трансформаторов тока и трех трансформаторов напряжения

11 Сведения об утилизации

11.1 Специальные меры безопасности и требования при проведении утилизации счетчика отсутствуют.

11.2 Расчетное количество драгоценных и цветных металлов, содержащихся в счетчике:

Золото, г	Серебро, г	Палладий, г	Латунь, г
0,011859	0,072039	0,005487	180

11.3 Фактическое содержание драгоценных материалов счетчика определяется после его списания на основе сведений предприятий по переработке вторичных драгоценных материалов.

9

12 Сведения о приемке, упаковке, продаже и установке изделия

12.1 Счетчик статический электрической энергии трехфазный СЭТ7009 AR F RJ М, ОТИБ.407219.004, заводской номер __________________ изготовлен и принят в соответствии с ТУ BY 200032892.061-2010, действующей технической документацией и признан годным для эксплуатации.

Дата изготовления « _____ » _________________ 20 ____ г.

(число) (месяц) (год)

Исполнитель _________________ ___________________

(подпись) (фамилия)

Штамп ОТК Клеймо поверителя

12.2 * Счетчик статический электрической энергии трехфазный СЭТ7007 AR F RJ М, заводской номер __________________ упакован согласно требованиям, предусмотренным конструкторской документацией.

Дата упаковывания « ______ » _________________ 20 ____ г.

(число) (месяц) (год)

Упаковывание произвел ______________________ М. П.

(подпись)

Изделие после упаковывания принял _____________________

(подпись)

Штамп ОТК

12.3 Счетчик продан в годном состоянии « ______ » ______________ 20 ____ г. (число) (месяц) (год)

в магазине ______________________________________________________________

(штамп и адрес магазина)

Цена счетчика ____________________

Продавец _____________________

(фамилия)

12.4 Счетчик введен в эксплуатацию « ______ » _____________ 20 ____ г. (число) (месяц) (год)

______________________________________________________________________________

(наименование организации, производившей монтаж и ввод в эксплуатацию)

______________________________________________________________________________

Исполнитель __________________ ______________________

(подпись) (фамилия)

____________

* Заполняется при использовании индивидуальной потребительской упаковки

10

Приложение 1

Описание циклов индикации счетчика

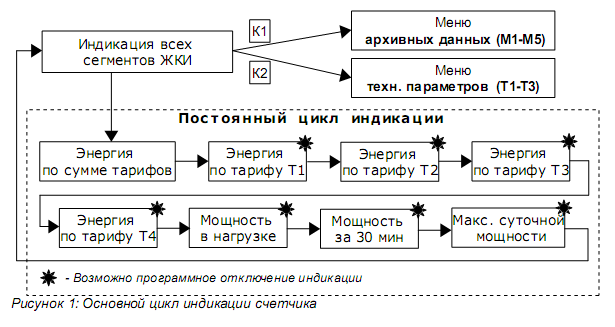

По умолчанию на индикацию, счетчик выводит данные в автоматическом режиме с интервалом смены показаний от 1 до 10 секунд (настраивается программно),данные выводимые на индикацию могут отключаться программно в зависимости от требований потребителя. Отключение индикации данных в постоянном цикле также отключает отображение данных в архивных циклах. Основной цикл индикации представлен на рисунке 1. Информация по активной и реактивной энергии и мощности индицируется по очереди.

Описание работы с кнопками счетчика.

Для входа в режим навигации по меню счетчика, следует одновременно нажать и удерживать кнопки К1 и К2 до появления засветки всех сегментов на жидкокристаллическом индикаторе. Далее в зависимости от типа требуемой информации следует сделать соответствующий, выбор путем нажатия на нужную кнопку:

• К1 — вход в меню выбора архивных данных;

• К2 — вход в меню выбора системных установок и параметров сети.

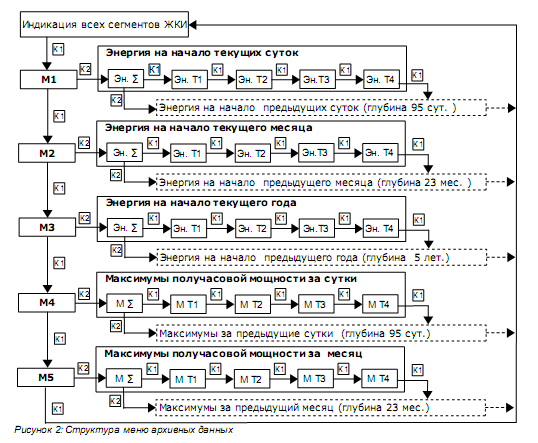

Структура меню архивных данных представлена на рисунке 2.

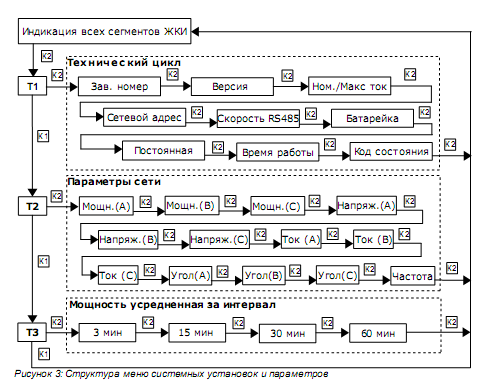

Структура меню системных установок и параметров представлена на рисунке 3.

11

12

Приложение 2

Описание дополнительных информационных сегментов ЖКИ
