ОАО «Брестский электромеханический завод» 224020 г. Брест, ул.Московская, 202, Республика Беларусь Телефоны: - гарантийное и сервисное обслуживание: (0162) 42-33-02 (0162) 42-45-60 - консультация потребителей: т/факс (0162) 42-33-11 E-mail sktb_amr@bemzbrest.by

ОКП 422820

ОКП РБ 33.20.63.700

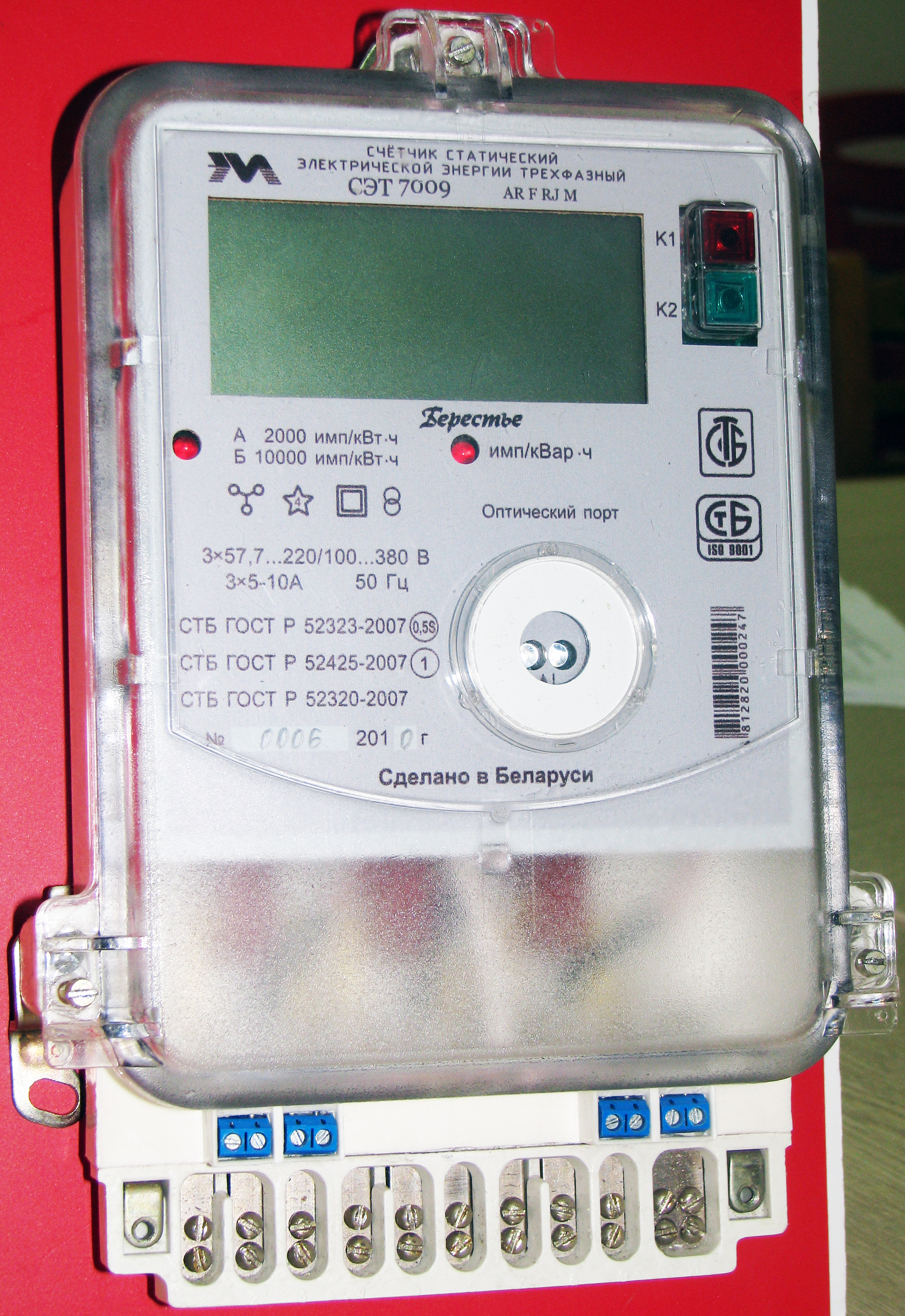

СЧЕТЧИК СТАТИЧЕСКИЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЙ СЭТ7009 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ОТИБ.407219.004 РЭ

Счетчик допущен к применению в качестве средства измерения в Республике Беларусь: - сертификат типа № 6873 от 27.01.2011 г. - Госреестр № РБ 03 13 4567 11

Содержание

2

1 Назначение изделия

1.1 Настоящее руководство по эксплуатации распространяется на счетчики статические электрической энергии трехфазные СЭТ7009 (в дальнейшем – счетчик), трансформаторного включения, предназначенные для измерения и учета активной и реактивной энергии в одном направлении в трехфазных трех и четырех проводных сетях переменного тока номинальной частоты 50 Гц.

Счетчик имеет интерфейсы связи и предназначен для работы как автономно, так и в составе автоматизированных системах контроля и учета электроэнергии (АСКУЭ).

Соответствует требованиям ТУ BY 200032892.061-2009 , СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52323-2007, СТБ ГОСТ Р 52425-2007, ОТИБ.407219.004.

1.2 Счетчик предназначен для работы в закрытых помещениях при температуре от минус 40 ºС до плюс 60 ºС и относительной влажности воздуха 90% при температуре

30 ºC.

1.3 Структура условного обозначения счетчика:

СЭТ7009 AR F RJ М, где

- СЭТ7009 – серия счетчика;

- AR – тип измеряемой энергии, а именно:

- А – активной энергии;

- R – реактивной энергии;

F – фиксация активной энергии по модулю;

RJ - интерфейсы, а именно:

- R – RS-485 (отсутствие R – отсутствие RS-485);

- J – оптический интерфейс (отсутствие J – отсутствие оптического интерфейса);

М - фиксация нормируемых действующих значений фазных напряжений и токов по каждой из фаз;

1.4 Пример записи обозначения счетчика при заказе: «Счетчик статический электрической энергии трехфазный СЭТ7009 AR F RJ M ТУ BY 200032892.061 - 2010».

2 Технические характеристики

Класс точности при измерении активной энергии………………………..0,5

Класс точности при измерении реактивной энергии……………………..1,0

Номинальный ток, А ………………………………………………………..3х5

Установленный рабочий диапазон тока, А...............................от 3х0,05(0,1) до 3х10

Номинальное напряжение, В ………………………………………………3х220/380

Установленный рабочий диапазон напряжения, В ……………….от 3х44 до 3х253

Номинальная частота, Гц ……………………………………………………50

Диапазон рабочих температур, С …………………………..от минус 40 до плюс 60

Полная мощность потребления по цепи тока, В·А не более ……………...0,2

Полная мощность потребления по цепи цепи напряжения, В·А не более 1.5

Активная мощность потребления по цепи напряжения, Вт, не более …..1,5

Стартовый ток при измерении активной энергии, мА …………………...5

Стартовый ток при измерении реактивной энергии, мА …………………10

Передаточное число, имп/ кВт·ч , режим А…………………………………2 000

режим Б…………………………………10 000

Оптопорт, скорость обмена, бит/с…………………………………………..9600

Порт RS 485 двухпроводной, скорость обмена, бит/с……………………..1200-38400

3

Самоход ……………………………………………………………………отсутствует

Единица младшего разряда, кВт·ч, не менее ……………………………….1 · 10^–3

Единица старшего разряда, кВт·ч, не более ………………………………..1 · 10⁷

Суточный ход часов в нормальных условиях, не более, с ………………….± 1

Срок службы, лет, не менее …………………………………………………..30

Межповерочный интервал, лет ……………………………………………….4

Гарантийный срок эксплуатации, лет ………………………………………..3

Гарантийный срок хранения…………………………………………………...2

3 Комплектность

3.1 В комплект поставки счетчика входят:

- счетчик статический электрической энергии трехфазный СЭТ7009

с крышкой - 1 шт.;

- руководство по эксплуатации ОТИБ.407219.004 РЭ - 1 экз.;

- карта параметризации - 1 экз.;

- методика поверки МП. БР 097-2010 - 1 экз.;

- программное обеспечение (SET 70XX_SERVICE.exe) - 1 диск.;

- упаковочная коробка - 1 шт.;

- комплект монтажных частей в составе:

1) винт М5-8gх10. 36. 019 ГОСТ 17473-80 - 3 шт;

2) шайба С. 5. 04. 019 ГОСТ 11371-78 - 3 шт.

Примечания

1 Допускается групповая потребительская тара без индивидуальных упаковочных коробок.

2 Методика поверки и программное обеспечение (электронный носитель) высылаются по требованию организаций, производящих параметризацию, поверку и ремонт счетчиков.

4 Меры безопасности

4.1 Не допускать коротких замыканий в сети и перегрузок по току выше максимального. Нарушения ведут к появлению дополнительной погрешности, а значительные - к отказу счетчика.

4.2 При проведении поверки, монтажа и эксплуатации счетчика должны соблюдаться требования "Межотраслевых правил по охране труда при работе в электроустановках".

4.3 В случае появления дыма, запаха гари из счетчика, выключить отключающее устройство (при его наличии), автоматические выключатели (предохранители) и вызвать дежурного электрика, в случае пожара позвонить в пожарную службу по телефону 101.

5

5 Подготовка изделия к использованию

5.1 Установку счетчика следует производить согласно «Правилам устройства электроустановок» (ПУЭ).

5.2 Эксплуатацию счётчиков производить в соответствии с ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

5.3 Подключение счетчика к сети переменного тока и сети АСКУЭ производить в соответствии со схемой подключения счетчика, приведенной на рисунках 1 и 3.

5.4 Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение производить только специально уполномоченным организациям и лицам, согласно действующим правилам по монтажу электроустановок.

5.5 Ввод начальных установок счетчика производится изготовителем, а в процессе эксплуатации - региональной сервисной службой в соответствии с программным обеспечением. Параметризация счетчика осуществляется через цифровой интерфейс RS-485 или оптический порт.

5.6 Счетчик учитывает электроэнергию непосредственно в киловатт-часах и киловар-часах. Справа от точки указываются доли киловатт-часов (киловар-часов).

5.7 Считывание данных о потребляемой электроэнергии производить по показаниям на ЖКИ счетчика, а также – с помощью программного обеспечения через цифровой интерфейс RS-485 или оптический порт при эксплуатации счетчика в системе АСКУЭ.

5.8 Общий вид ЖКИ счетчика приведен на рисунке 2.

5.9 Указания по подключению телеметрического устройства.

5.9.1 Гальваническая развязка импульсных устройств выполнена на оптопарах с транзистором N-P-N типа с "открытым" коллектором на выходе.

5.9.2 Напряжение питания U_п от 5 до 24 В.

5.9.3 Максимальное значение тока I макс равно 30 мА.

6 Техническое освидетельствование

6.1 Счетчик должен проходить периодическую поверку после каждых 4 лет эксплуатации.

6.2 Поверку счетчика производить в соответствии с МП. БР 097-2010.

7 Транспортирование и хранение

7.1 Счетчики транспортируют в закрытых транспортных средствах любого вида.

При транспортировании самолетом счетчики должны быть размещены в отапливаемых герметизированных отсеках.

7.2 Предельные условия транспортирования счетчиков:

- температура окружающего воздуха от минус 30 до плюс 70 ºС;

- относительная влажность воздуха 95 % при температуре 25 °С;

- атмосферное давление от 60 до 106,7 кПа (460 – 800 мм рт. ст.).

7.3 Трюмы судов, кузова автомобилей, используемые для перевозки счетчиков, не должны иметь следов цемента, угля, химикатов и т. д.

7.4 Счетчики до введения в эксплуатацию следует хранить на складах в упаковке изготовителя при температуре окружающего воздуха от 5 С до 40 С и относительной влажности воздуха 80 % при температуре 25 С.

Счетчики без упаковки следует хранить при температуре окружающего воздуха от 10 до 35 С и относительной влажности воздуха 80 % при температуре 25 С.

6

В помещениях для хранения счетчиков содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69.

8 Гарантии изготовителя

8.1 Изготовитель гарантирует соответствие счетчика требованиям технических условий ТУ BY 200032892.053-2008 и настоящего руководства по эксплуатации.

8.2 Гарантийный срок хранения - 24 мес со дня изготовления счетчика.

8.3 Гарантийный срок эксплуатации - 3 года со дня ввода счетчика в эксплуатацию (при отсутствии документов, подтверждающих дату ввода в эксплуатацию – 3 года со дня продажи).

8.4 Изготовитель обязан безвозмездно заменить или отремонтировать счетчик, если в течение гарантийного срока эксплуатации потребителем будет обнаружено несоответствие

счетчика требованиям настоящего руководства по эксплуатации и технических условий, при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа, а также при сохранности поверочных пломб и отсутствии механических повреждений.

9 Установка и замена элемента питания

9.1 Для обеспечения функционирования часов реального времени при отсутствии напряжения сети в счетчике применяется дисковый литиевый элемент питания напряжением 3 В.

9.2 Установка элемента питания производится у изготовителя счетчика, а его замена - энергослужбами, во время периодических поверок, но не реже одного раза в 8 лет. Емкость элемента питания должна быть не менее 220 мА/ч.

10 Исходные установки счетчика

Действующие тарифы		Т1, Т2, Т3
Количество цифр после запятой		3
Количество цифр перед запятой		4
Формат даты		День-месяц-год
Формат времени		Часы-минуты-секунды
Разрешение перехода на зимнее/летнее время		Есть
Параметры переходов на: - летнее время - зимнее время		02:00-03:00 последнее воскресенье марта 03:00-02:00 последнее воскресенье октября
Показания (накопления) счетчика после Госповерки, кВт·ч	Т1	Т2	Т3	Т4	Σ

Масса, кг, не более ……………………………………………………………..1,25

Габаритные размеры, мм:

ширина ………………………………………………………………… 175

длина ……………………………………………………………………...295

высота …………………………………………………………………… 75

Установочные размеры, мм

длина………………………………………………………………………214

высота……………………………………………………………………..155

Счетчик может эксплуатироваться в сетях переменного напряжения

57,7; 127 и 220 В.

Счетчик обеспечивает автоматическую индикацию теста ЖКИ, текущей даты, времени и мощности, а также текущего количества потребленной активной и реактивной электроэнергии с нарастающим итогом раздельно по каждому из тарифов и их сумму с момента установки счетчика у потребителя в последовательности согласно Приложению и в зависимости от конкретной программы параметризации.

Счетчик, имеющий в обозначении символ «F», фиксирует активную энергию по модулю (показание счетного механизма для счетчика при нормальном чередовании фаз при обратном включении токовых цепей возрастает).

Счетчик, имеющий в обозначении символ «М» осуществляет измерение фазных напряжений и токов при коэффициенте мощности сos φ, равном единице, активной энергии с нормированной погрешностью в диапазоне рабочих температур.

Счетчик формирует сигнал о превышении порога мощности. Величина порога задается программно. Сигнал отключается программно, или оператором с помощью комбинации набора кнопок, расположенных на кожухе счетчика. Включение сигнала подтверждается включением символа «лимит нагрузки» ЖКИ и записью времени отключения в журнале событий

Счетчик обеспечивает при отсутствии напряжения сети сохранение данных, хода часов и ведение календаря в течение межповерочного интервала, а также хранение в энергонезависимом запоминающем устройстве информации в течение всего срока службы:

- накопленной энергии с нарастающим итогом суммарно и по четырем тарифам на начало суток ( 95 плюс текущие сутки), на начало месяца (24 плюс текущий месяц), на начало года (5 лет плюс текущий год);

- накопленной активной энергии прямого направления с нарастающим итогом, раздельно по фазам (А,В,С) и хранение архивов на начало суток (95 плюс текущие сутки), на начало месяца (24 плюс текущий месяц), на начало года (5 плюс текущий год).

- профилей нагрузки по активной и реактивной энергии прямого направления на глубину хранения 95 суток плюс текущие сутки;

- суточные значения «утренних» и «вечерних» получасовых максимумов энергии, глубина архива 95 суток плюс текущие сутки.

- максимумов получасовой мощности за текущий и 23 предыдущих месяцев раздельно по четырем тарифам и общего за месяц;

4

- максимумов получасовой мощности за текущие и 95 предыдущих суток раздельно по четырем тарифам и общего за сутки;

- времени, даты и признака 192 последних событий.

Счетчик имеет защиту от несанкционированных изменений его параметров (два уровня пароля безопасности).

Параметризация счетчика (количество тарифов, их временные рамки, календарь с учетом високосных и не високосных лет, переход на зимнее – летнее время и другие, выбираемые для конкретного исполнения счетчика, функции) осуществляется в соответствии с программой параметризации счетчика.

Счетчик имеет следующие параметры многотарифного учета:

- количество тарифов – 4;

- количество тарифных зон в сутках – 48;

- количество суточных профилей – 15;

- дискретность установки зон – 30 мин;

- количество профилей недели – 8;
