Материал: Разработка технологии изготовления штендера

Первые варианты системы содержали в основном инструменты для простого двухмерного рисования, которые постепенно, от версии к версии, дополнялись и развивались. В 1999 году началось внедрение 15-и версии. Она стала очередным шагом вперед, как в простом двухмерном рисовании, так и в трехмерном моделировании. Заметные изменения претерпели средства управления выводом на плоттер (графопостроитель) и принтер (устройство печати).

Персональный компьютер, на котором может быть установлена система AutoCAD 2000, должен удовлетворять определенным требованиям. Это должна быть машина класса Pentium 133 или выше, с оперативной памятью 32 Мбайта (лучше 64 Мбайта), винчестером (жестким диском) 1 Гбайт - на винчестере надо иметь свободными 200 Мбайт под программное обеспечение и не менее 100 Мбайт для временных файлов, которые система образует во время сеансов работы. И конечно, на винчестере должно оставаться место для хранения создаваемых файлов чертежей. На компьютере должна быть установлена операционная система Windows NT 4.0 или Windows 95 или Windows 98 [8, стр.59-61].

Общие сведения о системе MarbaCAD

САПР MarbaCAD представляет собой специализированный программный продукт, рассчитанный на быстрое и эффективное выполнение основных задач, возникающих в производстве упаковки. Данный программный пакет является стандартным приложением, выполняемым в среде Microsoft Windows на PC платформе.

Пакет программ MarbaCAD в стандартной поставке включает в себя полные библиотеки готовых конструкций FEFCO (упаковка из гофро- и микрогофрокартона) и ECMA (упаковка из картона) (рис. 1.2.2). Каждому коду классификации соответствует чертеж, в котором достаточно указать внутренние размеры коробки и используемый материал. Предусмотрены ограничения на максимальные и минимальные размеры коробок, есть возможность редактировать все необходимые параметры, в том числе создавать персональные материалы упаковки и задавать допуски к ним. К каждой коробке можно добавить стандартные элементы.

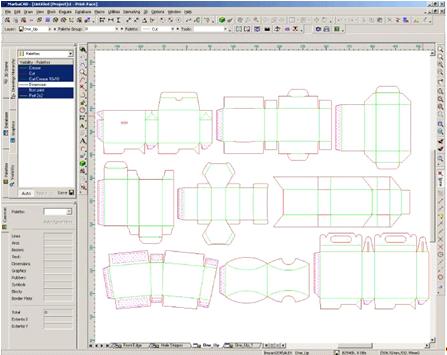

Рис. 1.2.2. Различные конструкции упаковки

В функции программы заложен параметрический дизайн - спроектировав один раз оригинальную упаковку и расставив соответствующие связи на размеры отдельных элементов, можно в дальнейшем получать аналогичные конструкции с измененными размерами практически без дополнительных затрат времени. позволяет работать с растровыми изображениями внутри чертежа, в том числе импортировать сканированные рисунки («мастер» сканирования) и осуществлять векторизацию.

Отдельно следует упомянуть об имеющихся во 2-й версии пакета средствах 3D визуализации и подготовки демонстрационных видеофильмов. Чертеж развертки упаковки можно сложить (сфальцевать) в объемную конструкцию в автоматическом или ручном режиме по выбранным линиям сгибов (рис. 1.2.3), что позволяет контролировать корректность выполнения чертежа и получать наглядное представление о внешнем виде упаковки до изготовления макета. На лицевую и оборотную сторону изделия могут быть наложены соответствующие графическому дизайну растровые текстуры и изображения. Поддерживается импорт объектов из 3D-Studio. «Мастер» создания видео роликов позволит создать презентационный материал о будущей упаковке - фильм разбивается на ключевые кадры, в которых фиксируется положение коробки и камеры в пространстве, а также углы сгибов всех стадий фальцовки, после чего программа интерполяцией получает промежуточные кадры. Готовый ролик можно сохранить с высоким качеством в общепринятых форматах.

Рис.1.2.3. Трехмерная визуализация упаковки

Подготовка раскладки на печатный и штанцевальный лист

Спроектированную упаковку необходимо разложить на печатный лист оптимальным образом. Для этого в MarbaCAD применяется «мастер» раскладки (рис.1.2.4). Возможны следующие варианты ручной и автоматической генерации раскладок на лист:

·              - оптимальное заполнение площади листа;

·              - заполнение по рядам и колонкам;

·              - заполнение листа согласно требуемым тиражам изделий;

·              - заполнение части площади листа.

В каждом из этих методов предусмотрен учет направления волокна материала и возможно принудительное управление ориентацией отдельных элементов раскладки. Одновременно можно готовить раскладку на несколько разных размеров листа (например 1020х720 и 700х500 - под разные печатные и штанцевальные машины). Для каждого листа настраиваются необходимые границы запечатываемого поля и отступы по краям.

Сгенерированная раскладка сохраняется в отдельном слое чертежа и меняется автоматически при изменении конструкции исходной упаковки.

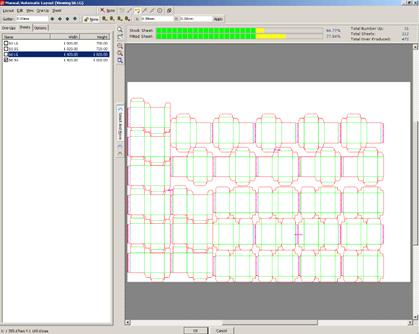

Рис. 1.2.4. Подготовка раскладки на печатный лист

Проектирование оснастки для штанцевания

Проектирование и изготовление оснастки для штанцевания представляет отдельный интерес, поскольку в отличие от печати не может быть полностью автоматизировано. Модуль разработки штанцформ MarbaCAD (не входит в базовую конфигурацию) позволяет автоматизировать многие операции по разработке штанцформ (рис. 1.2.5), биговальных контрматриц, оснастки для удаления отходов.

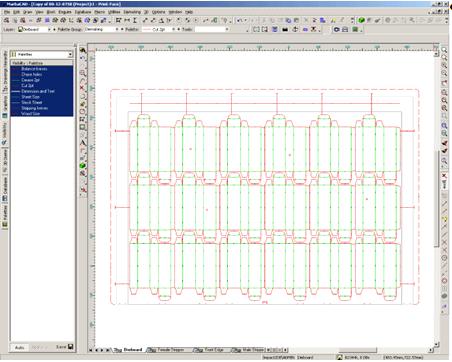

Рис.1.2.5. Проектирование штанцформы

В базе данных по оборудованию хранятся характеристики штанцевальных прессов (все модели BOBST), имеется возможность редактировать необходимые характеристики и добавлять новые штанцевальные машины со своими параметрами.

Создав раскладку для определенной марки штанцевального пресса, программа рисует основу штанцформы со всеми необходимыми отступами, отверстиями для крепежа и компенсационными ножами. Также автоматизирована расстановка арок (мостиков) на ножах. В полуавтоматическом режиме добавляются ножи разделения отходов. Есть возможность вставки специализированных символов (логотип фирмы, дата, номер заказа). Чертеж проверяется на наличие накладывающихся линий, которые автоматически удаляются.

Для проектирования ротационных штанцевальных форм предусмотрена возможность сжатия чертежа для учета цилиндрической поверхности, разбиение чертежа на 2 полуцилиндра и расстановка арок на ножах.

Для качественной выклейки штанцформы возможно спроектировать и вырезать с помощью автоматического оборудования (водорезка) фигурные элементы из резины, что существенно ускоряет процесс оклейки штампа.

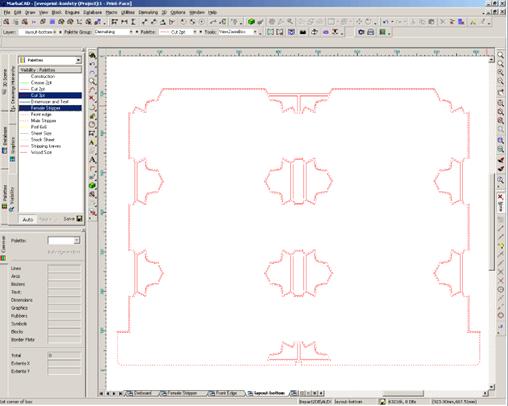

Рис.1.2.6. Проектирование оснастки для удаления отходов

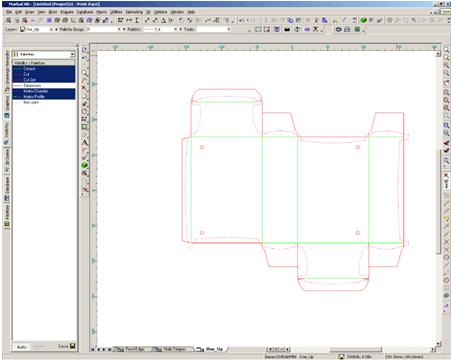

Рис.1.2.7. Проектирование контрматрицы

Пункт меню проектирования оснастки для удаления отходов (2-я секция машин типа BOBST) позволяет начертить полный комплект стрипперного оборудования (рис. 1.2.6). При этом параметры, заданные по умолчанию для данного типа оснастки, могут быть изменены в процессе работы как для всей оснастки так и для отдельных элементов.

Также автоматизирован процесс проектирования биговальных контрматриц - в большинстве случаев контрматрица чертится без вмешательства проектировщика, хотя предусмотрена и возможность ручного редактирования (рис.1.2.7).

Интеграция с производственным оборудованием

В программном обеспечении MarbaCAD встроена база данных по различному оборудованию, такому как плоттеры, лазеры, штанцевальные прессы, водорезки, фрезерные машины для изготовления контрматриц, автоматические машины подготовки линеек для изготовления штанцформ.

Информация из чертежа может быть напрямую передана на любую из этих машин (оборудование известных фирм и стандартные устройства, оперирующие HPGL, NC кодами; также возможно написание собственных интерфейсов). Это позволяет автоматизировать изготовление макетов и сигнальных образцов, производство биговальных контрматриц, лазерную резку, подготовку стальных линеек для установки в штанцформу.

Интеграция с информационными ресурсами

Кроме базы данных по оборудованию имеется и база данных по клиентам, где отмечаются все работы, сделанные для данного заказчика, а также находящиеся в производстве. Специфическая информация по каждой работе (например, количество отходов на листе, длина линеек в штампе и т.д.) может быть предоставлена внешним базам данных или использована при подготовке документации, распечатке чертежей. Над одним проектом одновременно могут работать несколько проектировщиков и операторов оборудования, в определенных случаях возможно параллельное редактирование разных слоев в чертеже. При этом поддерживается полная система разграничения полномочий и прав доступа к тем или иным объектам чертежа.

ПО MarbaCAD представляет собой законченный продукт для проектирования и изготовления упаковки. Его можно рекомендовать как дизайн-бюро, так и крупным полиграфическим предприятиям для интеграции в производственный цикл. Как и любая специализированная САПР, MarbaCAD имеет ряд преимуществ по сравнению с САПР общего назначения (библиотека готовых конструкций, легкость 3D визуализации, связь с оборудованием, встроенные стандарты, многие специфические операции автоматизированы).

Так как штендер не является стандартной конструкцией, его проектирование можно проводить в универсальной системе AutoCAD, а MarbaCAD использовать как средство 3D визуализации и подготовки демонстрационных видеофильмов.

2. ПРЕДПРОЕКТНЫЕ ИССЛЕДОВАНИЯ

.1 ОБЗОР РЫНКА ШТЕНДЕРОВ

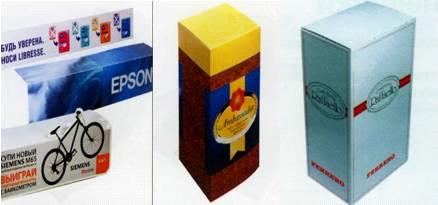

Штендер - напольная конструкция оригинального дизайна (выполненная в виде стойки), предназначенная для демонстрации и хранения товара в местах продаж (рис.2.1.1).

 Штендеры (дисплеи-витрины, торговые стойки) используются для продажи рекламируемых товаров и служат альтернативой настоящим витринам и стеллажам.

Такие своеобразные витрины являются важнейшим элементом эффективной рекламы в местах продаж - так называемой POS-рекламы. POS - это сокращение от point of sales (место продажи). POS-материалы позволяют выгодно представить товар в магазине, выделяя ее из аналогичной продукции конкурентов, а в разобранном виде могут являться прочной транспортной упаковкой.

На POS-материалы в месте выкладки ложится основная ответственность за осуществление покупательского выбора. Во-первых, покупатель выбирает: покупать товар или нет. Во-вторых, рядом находятся товары-конкуренты, и перед покупателем встает второй вопрос: какой из них предпочесть?

Как правило, в рамках рекламной кампании изготавливается штендер соответствующего дизайна. Являясь составляющей частью промоушн-акции (от английского promotion - продвижение), он должен быть выполнен согласно общей концепции.

Акции по продвижению товара длятся относительно непродолжительный отрезок времени, поэтому штендеры изготовленные из картона, благодаря своей дешевизне и простоте изготовления нашли наибольшее распространение.

Подавляющее большинство производителей не специализируется на POS-материалах, а использует их продажу как дополнительный бизнес. Чаще всего штендеры из картона и подобную продукцию изготавливают предприятия по производству печатной рекламы и упаковки из картона, имеющие в своем составе проектно-конструкторские бюро. Это обусловлено в первую очередь некоторой общностью технологий, наличием требуемого оборудования и программного обеспечения. Производство подобных конструкций из пластика по тем же причинам осуществляется компаниями-производителями сувенирной продукции и наружной рекламы.

К POS-материалам помимо штендеров относятся:

 Вобблер (от английского wobble - рыболовная приманка, которая отличается гибкостью, способностью колебаться) - миниатюрные изделия-подвески, закрепляемые на стене (прилавке, полке, стеллаже, ограждении) с помощью гибкой ножки. Изделия могут быть прямоугольными или с фигурной вырубкой по контуру. К плоской картинке с помощью скотча крепится гибкая пластиковая ножка. На свободный конец ножки приклеивается скотч для крепления к стене (рис. 2.1.2).

Дисплей (от английского display - размещать, демонстрировать) - объемная настольная панель, где размещаются образцы товара (рис. 2.1.3).

Блистер - мини-штендер, предназначен для мелких товаров - жевательной резинки, бульонных кубиков и прочего (рис. 2.1.4).

Мобайл (денглер) - подвесная, обычно объемная, конструкция, прикрепляемая к потолку на леске. Часто имеет отверстия для дополнительных подвесок на крючках (рис. 2.1.5).

Муляж (джумби) - увеличенная копия упаковки продуктов с сохранением дизайна и пропорций (рис. 2.1.6). Муляж позволяет разглядеть покупателю название продукта издалека.

Шелфтокер, (от английского shelf - полка, talker - говорящий) - рекламные панели, крепящиеся к поверхности полки с товаром, служат мини-вывеской, выделяющей этот продукт среди других (рис. 2.1.7).

Шоу-кард - жесткая панель из толстого картона, на которой размещена информация о продукте, не имеет дополнительных кармашков (Рис. 2.1.8). По сути, это листовка или плакат, приклеенная на жёсткую панель, а для устойчивости снабженная сзади ножкой-опорой. Размер панели варьируется от минимального А4 до А1. Иногда шоу-карды представляют собой ростовые фигуры напольного размещения. Большие размеры достигаются за счет соединения двух и более панелей формата А1, которые могут быть жестко склеены между собой или собираться на месте [20,стр.38-39].

Разновидности штендеров

Штендеры отличаются между собой по конструкции и по материалу, из которого они изготовлены.

По конструкции различают две группы штендеров:

-  многоярусные - стеллаж с двумя-пятью полками (рис. 2.1.10);

-        одноярусные - тумба или короб с лотком наверху (рис. 2.1.9).

Если говорить об используемых материалах, то чаще всего штендеры изготавливают из картона и пластика. Они предназначены для товаров массового потребления. Для элитных товаров используют уже дорогостоящие материалы: благородные породы дерева, нержавеющая сталь, тонированное стекло и другие.

Штендеры из картона

Штендеры из картона встречаются довольно часто, обычно они бывают многоярусными. Такие витрины расположены внутри помещения, поэтому не должны быть влаго-, ветро- и солнцестойкими.
