Материал: Разработка рекомендаций по выбору оборудования для диагностирования тормозной системы автомобилей

Разработка рекомендаций по выбору оборудования для диагностирования тормозной системы автомобилей

Содержание

Введение

. Устройство тормозной системы

.1 Принцип действия тормозной системы

.2 Виды тормозных систем автомобиля

.3 Основные элементы тормозной системы автомобиля

. Методы и оборудование для диагностики тормозных систем

.1 Основные неисправности тормозной системы

.2 Требования к тормозным системам автомобиля

.3 Методы диагностирования тормозных систем

. Рекомендации по выбору оборудования диагностирования тормозной системы

.1 Выбор диагностического оборудования

.2 Технические характеристики выбранного оборудования

Заключение

Список использованных источников

Введение

Количество автомобилей становится все больше и больше, их число увеличивается по всему миру, с каждым годом. А с количеством автомобилей, увеличивается и количество ДТП, из-за которых гибнет большее количество людей и еще больше остаются инвалидами и калеками. Ненадлежащее техническое состояние и эксплуатация автомобилей, является одной из основных причин возникновения многих ДТП. Аварии, возникающие из-за отказа различных систем автомобиля, несут за собой самые тяжкие последствия.

Актуальность темы курсовой работы заключается в том, что наиболее важная система, отвечающая за безопасность автомобиля, является тормозная система. Конструкции автомобилей постоянно совершенствуется, но неизменным остаётся наличие тормозной системы, которая способствует при необходимости остановить авто, что сохраняет жизни пешеходов, водителей и пассажиров, а также остальных участников дорожного движения. Ремонт тормозной системы необходим на всех автомобилях, однако, необходимо проводить диагностику технического состояния тормозной системы каждые несколько тысяч километров, это необходимо для снижения вероятности возникновения отказа тормозов автомобиля.

Цель курсовой работы - повышение эффективности диагностирования тормозной системы автомобиля, за счет разработать рекомендации по выбору диагностического оборудования тормозных систем.

Для этого необходимо решить следующие задачи:

·    выполнить анализ устройства тормозной системы автомобилей;

·        изучить методы диагностирования тормозной системы;

·        изучить используемое оборудование при диагностике тормозных систем.

Объектом исследования является технология диагностирования тормозной системы автомобилей.

Предмет исследования представляет собой средства и методы диагностирования тормозной системы автомобиля.

Методами исследования, используемыми в данной работе, являются методы обобщения, сравнения, анализа и аналогии.

Структура курсовой работы состоит из введения, трех глав, заключения и списка 10 использованных источников.

1. Устройство тормозной системы

.1 Принцип действия тормозной системы

Несложно понять на примере гидравлической системы. При надавливании на педаль тормоза, сила давления на педаль тормоза, передается на главный тормозной цилиндр (рис.1.1).

Этот узел преобразует усилие, которое прикладывается к педали тормоза, в давление в гидравлической тормозной системе, для замедления и остановки автомобиля [2].

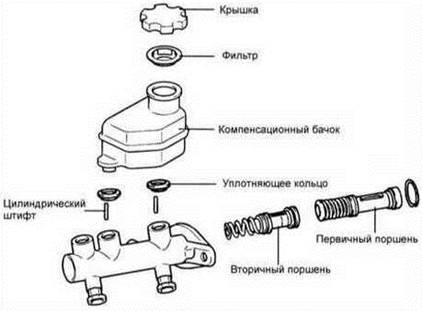

Рис. 1.1. Устройство главного цилиндра

Сегодня, для повышения надежности тормозной системы, на всех автомобилях устанавливаются двухсекционные главные цилиндры, которые разделяют тормозную систему на два контура. Тормозной двухсекционный цилиндр может обеспечить работоспособность тормозной системы, даже если произойдёт разгерметизация одного из контуров.

При наличии в автомобиле вакуумного усилителя, то главный тормозной цилиндр крепится над самим цилиндром или бывает в другом месте, где находится бачок с тормозной жидкостью, который соединяется с секциями главного тормозного цилиндра через гибкие трубки. Резервуар необходим для контроля и восполнения тормозной жидкости в системе, при необходимости. На стенках бака имеются для просмотра уровня жидкости. А также, в бачок вмонтирован датчик, следящий за уровнем тормозной жидкости.

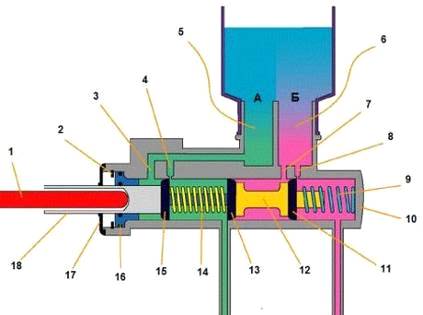

Рис. 1.2. Схема главного тормозного цилиндра: 1 - шток вакуумного усилителя тормозов; 2 - стопорное кольцо; 3 - перепускное отверстие первого контура; 4 - компенсационное отверстие первого контура; 5 - первая секция бачка; 6 - вторая секция бачка; 7 - перепускное отверстие второго контура; 8 - компенсационное отверстие второго контура; 9 - возвратная пружина второго поршня; 10 - корпус главного цилиндра; 11 - манжета; 12 - второй поршень; 13 - манжета; 14 - возвратная пружина первого поршня; 15 - манжета; 16 - наружная манжета; 17 - пыльник; 18 - первый поршень.

В корпусе главного тормозного цилиндра имеется 2 поршня с двумя возвратными пружинами и с уплотнительными резиновыми манжетами. Поршня, при помощи тормозной жидкости, создают давление в рабочих контурах системы. Затем, возвратные пружины возвращают поршня в исходное положение.

Некоторые автомобили оборудуются датчиком, на главном тормозном цилиндре, который контролирует перепад давления в контурах. При возникновении не герметичности, он своевременно предупреждает водителя.

О работе главного тормозного цилиндра [9]:

. При нажимании на педаль тормоза, шток вакуумного усилителя приводит в движение 1-ый поршень (рис. 1.3.)

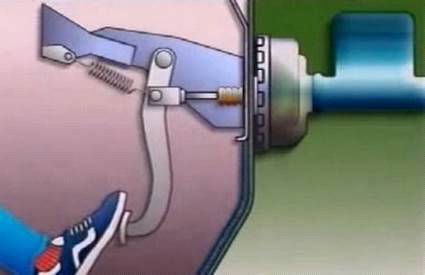

Рис. 1.3. Работа главного тормозного цилиндра

. Компенсационное отверстие закрывается, движущимся по цилиндру поршнем и создается давление, которое действует на 1-ый контур и двигает 2-ой поршень следующего контура. Также двигаясь вперед 2-ой поршень в своем контуре закрывает компенсационное отверстие и тоже создает давление в системе 2-ого контура.

. Давление, создаваемое в контурах, обеспечивает срабатывание рабочих тормозных цилиндров. А пустота, что образовалась при движении поршней тут же заполняется жидкостью тормозной через специальные перепускные отверстия, тем самым предотвращая попадания в систему, ненужного воздуха.

. При окончании торможения, поршни за счет действия возвратных пружин, возвращаются в исходное положение. При этом компенсационные отверстия получают сообщения с резервуаром и благодаря этому давление ровняется с атмосферным. А в это время, колеса автомобиля, растормаживаются.

Поршень в главном тормозном цилиндре, в свою очередь, который начинает двигаться и тем самым повышает давление в системе гидравлических трубок, ведущих ко всем колесам автомобиля. Тормозная жидкость под большим давлением, на всех колесах автомобиля, оказывая воздействие на поршень колесного тормозного механизма.

И который, уже в свою очередь, двигает тормозные колодки и те, прижимаются к тормозному диску или тормозному барабану автомобиля. Вращение колес сильно замедляется и автомобиль останавливается за счет силы трения.

После того, как мы отпускаем педаль тормоза, возвратная пружина возвращает педаль тормоза в исходное положение. Усилие, которое действует на поршень в главном барабане, тоже ослабевает, то и его поршень, также возвращается на свое место, заставляя тормозные колодки с находящимися на них фрикционным накладкам разжаться, тем самым, освобождая барабанные колеса или диски.

Также ещё есть вакуумный усилитель тормозов, применяемый в тормозных системах автомобилей. Его использование, существенно облегчает всю работу тормозной системы автомобиля.

.2 Виды тормозных систем автомобиля

автомобиль тормоз вакуумный

Тормозная система необходима для замедления транспортного средства и полной остановки автомобиля, а также его удержания на месте.

Для этого на автомобиле используют некоторые тормозные система, как - стояночная, рабочая, вспомогательная система и запасная.

Рабочая тормозная система используется постоянно, на любой скорости, для замедления и остановки автомобиля. Рабочая тормозная система, приводится в действие, путем нажатия на педаль тормоза. Она является самой эффективной системой из всех остальных.

Запасная тормозная система используется при неисправности основной. Она бывает в виде автономной системы или её функцию выполняет часть исправной рабочей тормозной системы.

Стояночная тормозная система нужна для удержания автомобиля на одном месте. Стояночную систему использую во избежание самопроизвольного движения автомобиля.

Вспомогательная тормозная система применяется на авто с повышенной массой. Вспомогательную систему используют для торможения на склонах и спусках. Не редко бывает, что на автомобилях роль вспомогательной системы играет двигатель, где выпускной трубопровод перекрывает заслонка.

Тормозная система - это важнейшая неотъемлемая часть автомобиля, служащая для обеспечения активной безопасности водителей и пешеходов. На многих автомобилях применяют различные устройства и системы, повышающие эффективность системы при торможении - это антиблокировочная система (ABS), усилитель экстренного торможения (BAS), усилитель тормозов [3].

.3 Основные элементы тормозной системы автомобиля

Тормозная система автомобиля состоит из тормозного привода и тормозного механизма [5].

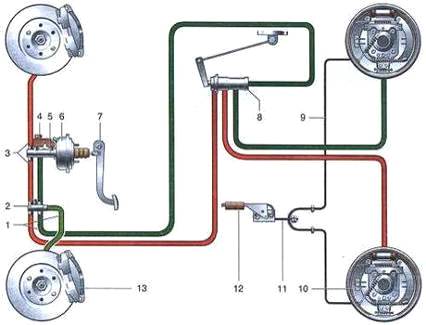

Рис.1.3. Схема гидропривода тормозов: 1 - трубопровод контура "левый передний-правый задний тормоз"; 2-сигнальное устройство; 3 - трубопровод контура "правый передний - левый задний тормоз"; 4 - бачок главного цилиндра; 5 - главный цилиндр гидропривода тормозов; 6 - вакуумный усилитель; 7 - педаль тормоза; 8 - регулятор давления задних тормозов; 9 - трос стояночного тормоза; 10 - тормозной механизм заднего колеса; 11 - регулировочный наконечник стояночного тормоза; 12 - рычаг привода стояночного тормоза; 13 - тормозной механизм переднего колеса.

Тормозным механизмом блокируются вращения колес автомобиля и в следствии чего, появляется тормозная сила, которая является причиной остановки автомобиля. Тормозные механизмы находятся на передних и задних колесах автомобиля.

Проще говоря, все тормозные механизмы можно назвать колодочными. И уже в свою очередь, их можно разделять по трению - барабанные и дисковые. Тормозной механизм основной системы монтируется в колесо, а за раздаточной коробкой или коробкой передач находится механизм стояночной системы.

Тормозные механизмы, как правило состоят из двух частей, из неподвижной и вращающейся. Неподвижная часть - это тормозные колодки, а вращающаяся часть барабанного механизма - это тормозной барабан.

Барабанные тормозные механизмы (рис. 1.4.) чаще всего стоят на задних колесах автомобиля. В процессе эксплуатации из-за износа, зазор между колодкой и барабаном увеличивается и для его устранения используют механические регуляторы.

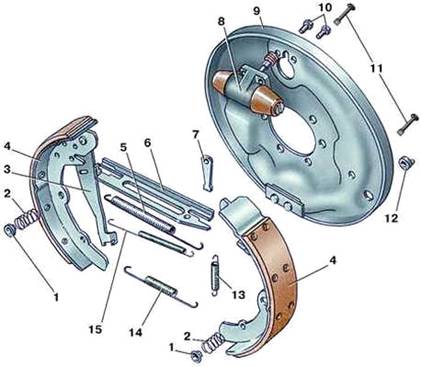

Рис. 1.4. Барабанный тормозной механизм заднего колеса: 1 - чашка; 2 - прижимная пружина; 3 - приводной рычаг; 4 - тормозная колодка; 5 - верхняя стяжная пружина; 6 - распорная планка; 7 - регулировочный клин; 8 - колесный тормозной цилиндр; 9 - тормозной щит; 10 - болт; 11 - стержень; 12 - эксцентрик; 13 - нажимная пружина; 14 - нижняя стяжная пружина; 15 - прижимная пружина распорной планки.

·    два барабанных задних, два дисковых передних;

·        четыре барабанных;

·        четыре дисковых.

В тормозном дисковом механизме (рис. 1.5.) - диск вращается, а внутри суппорта установлены, две неподвижные колодки. В суппорте установлены рабочие цилиндры, при торможении они прижимают тормозные колодки к диску, а сам суппорт надежно закреплен на кронштейне. Для увеличения отвода тепла от рабочей зоны часто используются вентилируемые диски [8].

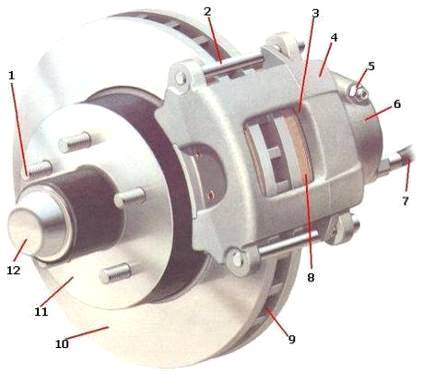

Рис. 1.5. Схема дискового тормозного механизма: 1 - колесная шпилька; 2 - направляющий палец; 3 - смотровое отверстие; 4 - суппорт; 5 - клапан; 6 - рабочий цилиндр; 7 - тормозной шланг; 8 - тормозная колодка; 9 - вентиляционное отверстие; 10 - тормозной диск; 11 - ступица колеса; 12 - грязезащитный колпачок.

2. Методы и оборудование для диагностики тормозных систем

.1 Основные неисправности тормозной системы

Тормозная система требует к себе самого пристального внимания, т.к. запрещено эксплуатировать автомобиль, с неисправной тормозной системой. В данной главе рассмотрены основные неисправности тормозной системы, их причины и способы их устранения [6].

Увеличенный, большой рабочий ход педали тормоза. Возникает из-за недостатка, либо утечки тормозной жидкости из рабочих цилиндров. При этом следует заменить, вышедшие из строя рабочие цилиндры, промыть колодки, диски, барабаны и долить тормозную жидкость при необходимости. А также этому способствует попадание воздуха в тормозную систему, в этом случае, просто необходимо удалить его, прокачав систему.

Недостаточная эффективность торможения. Недостаточная эффективность тормозов возникает при замасливании или износе накладок тормозных колодок, также возможно заклинивание поршней в рабочих цилиндрах, перегрев тормозных механизмов, разгерметизация одного из контуров, применение некачественных колодок, нарушение в работе ABS и т.д.

Неполное растормаживание колес автомобиля. Данная проблема возникает, когда у педали тормоза нет свободного хода, необходимо просто отрегулировать положение педали. Также проблема может быть и в самом главном цилиндре, из-за заклинивания поршней. Может быть увеличенным выступание штока вакуумного усилителя, либо резиновые уплотнители, просто разбухли, из-за попадания бензина или масла, тогда в этом случае необходимо заменить все резиновые детали, а также промыть и прокачать всю систему гидропривода.

Притормаживание одного из колес, при отпущенной педали. Скорей всего ослабла стяжная пружина колодок заднего колеса, или из-за коррозии, либо просто загрязнения - заело поршень в колесном цилиндре, тогда необходимо заменить рабочий цилиндр. Также возможно нарушение положения суппорта относительно тормозного диска переднего колеса, при ослабевании болтов крепления. Еще может быть нарушение в работе ABS, разбухание уплотнительных колец колесного цилиндра, неправильная регулировка стояночной системы и т.д.

Занос, либо отклонение от прямолинейного движения при торможении. Если автомобиль, двигаясь по ровной и сухой дороге, во время торможения начал отклонятся в какую-либо сторону, то этому может способствовать заклинивание поршня главного цилиндра, закупоривание трубок вследствие засорения, загрязнение или замасливание тормозных механизмов, разное давление в колесах, а также возможно не работает один из контуров тормозной системы.

Увеличенное усилие на педали тормоза при торможении. Если для остановки автомобиля необходимо приложить большое усилие на педаль тормоза, то скорей всего просто неисправен вакуумный усилитель, но также еще бывает и поврежден шланг, который соединяет впускную трубу двигателя с вакуумным усилителем. А также возможно заедание поршня главного цилиндра, износ колодок и еще могут быть установлены новые колодки, которые просто еще не приработались.
