Введение

Область генерации синтетического сетевого трафика развивалась вместе с веб и интернет технологиями. Стандартным и общепринятым взглядом на генерацию трафика [12] [15] является вопрос тестирования и развития новый сетевых элементов таких как оборудование, протоколы, приложения относительно их производства и исследования. Это крайне важно - предсказывать поведения компьютерный сетей в реальных условиях. Запуск сетей без соответствующего тестирования с созданием сходных с реальными условиями приводит к повышенному риску при эксплуатации данной новой системы и может быть причиной неожиданного и неприемлемого поведения или неудовлетворительных показателей производительности. Генерация трафика делает возможным тестировать и изучать производительность сетевых систем и без потерь, которые неизбежно происходят при запуске с ошибками в реальных условиях. Генерация трафика помогает исследователям в понимании динамики сетевых соединений и в разработке подходящих модификаций и улучшений в существующих протоколах и оборудовании.

Данный аспект генерации трафика уже очень хорошо изучен [6][7][13][19] и был создан весьма широкий спектр программного обеспечения [16], который будет рассмотрен в первой главе. Но их количество не означает, что данная тема исчерпана. Количество различных генераторов говорит о том, что идеального решения пока нет. Одни [10] тестируют аппаратуру и топологию сети, насколько они хорошо справляются с нагрузкой разного профиля. Другие - веб-серверы, или IDS/IPS. Часть из них концентрируется на временных показателях и размерах пакетов. Другие - на полезной нагрузке протоколов уровня приложений, но поддерживаются только пара протоколов (например, HTTP). Плюс важно в каком виде задаются шаблоны на генерируемую полезную нагрузку и какие дополнительные ограничения это подразумевает.

В рамках данной работы была поставлена цель - разработать программу для генерации сетевого трафика с заданными параметрами. Для достижения этой цели необходимо решить задачи:

.         Изучить область по генерации трафика. Существующие решения и методы;

.         Разработать механизм statefull-генерации HTTP запросов к серверам с ожиданием ответа и генерацией на его основе следующих запросов;

.         Собрать статистические данные по поведению пользователей в сети интернет;

.         Разработать методы моделирования поведения пользователя в сети;

.         Разработать модульную архитектуру создаваемой программе, с возможностью её дальнейшей интеграции в существующую в ИСП РАН систему работы с сетевым трафиком;

.         Разработать программу генерации сетевого трафика с параметрами, задаваемыми через конфигурационные файлы;

.         Разработать техническую документацию.

Работа структурирована следующим образом: в первой главе приводится обзор области генерации трафика, существующие подходы и решения. Так же выделяется новое направление в новой области и объясняется его актуальность. Вторая глава посвящена разбору методов решения проблемы на выбранном направлении. Алгоритмы создания списков страниц и моделирование поведения пользователя. В третьей главе описаны особенности реализации программы.

Глава 1. Обзор области генерации сетевого трафика

Генерация сетевых данных в высокой степени зависит от уровня [11], на котором стек протоколов наблюдается и от метода анализа влияния сетей или систем (определение производительности). Генерация часто требует использование обоих уровней свойств: статических и динамических. Генерация синтетических, но реалистичных сетевых нагрузок до сих пор остаётся сложной и открытой проблемой. В литературе и на рынке наблюдается распространение специфичных подходов и средств, разрабатываемых под специфические сценарии: от кластерных вычислений и передачи мультимедиа до беспроводных средств связи, веб-серверов, роутеров и протоколов транспортного уровня.

С другой стороны, общие подходы к генерации сетевых нагрузок - software-based и hardware-based - не могу генерировать реалистичные сетевые нагрузки в каждом сценарии (проблемы каждого из направлений будут рассмотрены ниже)

Первые (software-based) обычно работают на COTS (Commercial off-the-shelf) оборудование и просты в реализации функциональных требований. В то же время последние (hardware-based), основанные на специализированном клиентской аппаратуре, страдают от гораздо меньше гибкости, более жёсткой привязке к архитектуре, а также от гораздо более высоких затрат на разработку и поддержку.

В своей работе я исхожу из приближения что подходы и системы для генерации сетевой нагрузки полезны и эффективны тогда, когда они производят реалистичный трафик и отражают максимальное количество параметров реального трафика, насколько это возможно.

В таблице 1. представлен один из возможных взглядов на то, какие параметры необходимо выделять в трафике для определения его схожести с реальным на всех уровнях стека протоколов, за исключением уровня приложение (т.к. на нём существует тысячи различных протоколов, и для большинства из них возможно выделить по несколько свойств - в результате получится чрезвычайно большой список, который на данном этапе будет излишним)

Таблица. 1. Параметры сетевого трафика [2]

В качестве аналогов рассмотрим 4 достаточно популярных [12] генератора. Разберёмся почему авторы стали создавать их, в чём их ключевые особенности и преимущества. После чего будут выделены задачи, не покрытые ими.

1.1 Ostinato

Ostinato - создаёт и обрабатывает пакеты, генерирует сетевой трафик и анализирует его. Реализован с богатым графическим пользовательским интерфейсом. Также предоставляет мощное Python API для автоматизации сетевого тестирования. Создаёт и отправляет пакеты нескольких потоков с разными протоколами и разной частотностью. Можно рассматривать его как “Wireshark in Reverse”.

Ostinato нацелен на предоставления средства для генерации трафика и сетевого тестирования для сетевых инженеров и разработчиков.

В качестве основных особенностей данного программного обеспечения можно выделить следующее:

§  Работа через GUI или Python API

§  Создание и настройка множества потоков

§  Конфигурация частоты пакетов в потоке

§  Сбор и трансляция real-time статистик

§  Эмуляция поведения сетевых устройств (ARP и ICMP) для множества IP hosts

§  Поддержка наиболее распространённых протоколов:

·        Ethernet/802.3/LLC SNAP

·        VLAN

·        ARP, IPv4, IPv6, IP-in-IP

·        TCP, UDP, ICMPv4, ICMPv6, IGMP, MLD

·        HTTP, SIP, RTSP, NNTP etc.

§  Установка значения для любых полей любых протоколов

§  Изменений полей с течением времени (изменение IP/MACадресов)

§  Кроссплатформенный: Windows, Linux, BSD and Mac OS X

Проблемой является то, что достаточно сложно настраивать гибкость изменения протоколов уровня приложения, чтобы те отвечали полям трафика из реального мира. В целом можно считать, что Ostinato это некий стандарт в данной области знания, для использования на протоколах до уровня приложений. Скорости порядка 10 ГБит/секунда. Достигаются за счёт применения DPDK framework [4], и отправки пакетов на сетевую карту напрямую, без обращений к операционной системе.

В качестве целей создания отмечается важность для сетевых операторов и аналитиков безопасности понимания сетевого трафика, создаваемого новыми приложениями для Android, в целях управления сетью, анализа трафика приложений и обнаружения вредоносных программ. Ручная установка и запуск приложений Android для генерации сетевого трафика является трудоемкой и утомительной, в связи с чем возникла необходимость автоматизировать данный процесс. В работе [18] отмечается, что мобильные трафик вырос на 5000% за последние три года (2012-2015).

Для определения степени реалистичности генерируемых потоков используются следующие параметры:

§  Распределение размера пакета;

§  Характеристики потока, включающие в себя распределения количества и длинны пакетов;

§  Распределение длин HTTP запросов и ответов

При оценке качества генерируемого трафика используется схожесть вышеозначенных характеристик с реальными значениями. При этом учитывая, что у разных приложений эти характеристики отличаются.

Основным недостатком в выбранной области является то, что анализируется не полное поведение приложение, а только инициализирующую коммуникацию приложения с сервером (первый запуск).

Реально существующей программы, описанной в статье, найдено не было, вероятно это закрытая разработка, используемая только для проведения внутренних экспериментов.

1.3 MoonGen

Скриптовый высокоскоростной генератор пакетов

В работе совмещены hard и soft-ware решения. Для кодовой базы был использован DPDK - framework, в котором реализована большая часть функционала, необходимая для работы с высокоскоростным трафиком. Утверждается что экспериментально доказана возможность создания сетевого пакета на этом framework за 80 тактов CPU. Для hard-ware части был выбран FPGA [5]

В качестве объяснений выбранной схемы объединения двух различных исторических подходов (soft & hard) выделяется следующее:

§  Чисто аппаратные решения (IXIA, Spirent или XENA), дающие очень высокие скорости, обычно работают с предопределёнными верхнеуровневыми заголовками, например, тестирование специальных use-cases производительности по RFC 2544. В результате данные аппаратные генераторы находятся в угле быстрых, но простых решений.

§  Программные средства после большого количества исследований [19] показывают, что они не могут качественно работать с временными промежутками между пакетами.

Рисунок 2. Архитектура MoonGen [9]

Как показано на Рис. 2 в данной системы была реализована кластерная архитектура, при которой существует мастер, который рассылает конфигурации на узлы, конфигурируя тем самым систему в целом. На Рис. 3 представлен механизм регуляции времени между пакетами.

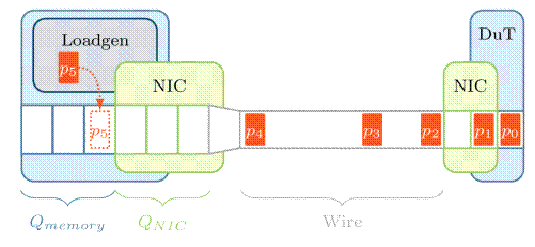

Рисунок. Контроль частоты пакетов и времени между ними [9]

Как результат - использование скриптового язык Lua для генерации верхнеуровневых заголовков, DPDK для создания пакетов и FPGA - для контроля времени между пакетами.

Комбинация данных подходов позволила им отправлять до 14,88 миллионов пакетов в секунду, в условиях минимального размера пакетов. При увеличении же сложности пакетов, временные характеристики ухудшались не значительно ввиду возможности введения кластерного формирования пакетов и их отправки.

1.4 OpenAirInterface

A Realistic Traffic Generation Tool for Emerging Application Scenarios

Для работы с высокими скоростями вводится понятие “мягких временных меток” - имеется в виду что выполняется требование по среднему времени между пакетами, но не точно между каждыми. Другими словами, во главу проблемы ставится уменьшение разницы (между реальным и сгенерированным трафиком) математического ожидания времени между пакетами, ценою возможного увеличения дисперсии.

Помимо прочего, утверждается, что 4G пока не готов к использованию большинством приложений, из-за высоких задержек на старте.

В результат была реализована распределённая система. Генерируется трафик весьма ограниченного числа протоколов. в качестве низкоуровневых протоколов передачи пакетов используются беспроводные соединения 3G, LTE. Создания трафика ограничивается двумя способами:

.         Копируя сохранённые трассы;

.         Генерируя трафик статистически эквивалентный с сохранённым.

1.5 Новое направление в существующей области

В последнее набирают популярность атаки, первым этапом которых является определение профилей пользователей компании (или отдельных пользователей). Под профилем - подразумевается частотное распределение посещаемых данным пользователе сетевых ресурсов/сайтов/страниц. К таким атакам относится, в частности “watering hole” [1]. Наша цель заключается в том, чтобы размывать данные профили, т.е. сделать статистически невозможным определение сайтов, которые посещает конкретный пользователь. Данная проблематика становится всё более актуальной в наши дни. На Рис. 1 наглядно представлены масштабы, которые принимает данная проблема. Если же говорить о более конкретных [20] цифрах потерь, то только из одного Центробанка Бангладеш в результате данной атаки было похищено 81млн долларов, и преступники были близки к краже млрд, но данную преступную активность вовремя успели обнаружить и пресечь.

сетевой трафик алгоритм программный

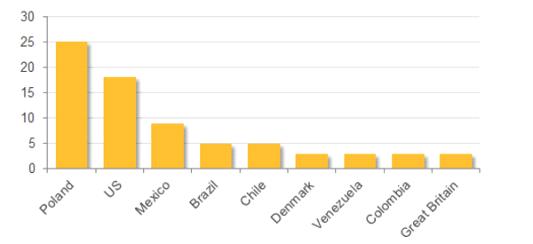

Рисунок 1. Количество организаций и компаний пострадавшие от атаки типа "watering hole" за период октябрь 2016 - март 2017, от одной группы кибер-преступников [20]

Выводы по первой главе

Основываясь на приведённых аналогах и в целом на изучении области, можно разделить существующие подходы к генерации трафика на несколько категорий по нескольким определяющим характеристикам. На первой диаграмме представлено существующее разделение программ по тому, на каком уровне происходит формирование пакетов. На следующем - по принципу построения сетевых пакетов и потоков. Как было упомянуто ранее, аппаратные решения не предоставляют достаточной точности в симуляции протоколов верхнего уровня и стоимость таких решений гораздо выше программных. Второй фактор так же относится и к смешанному подходу. В связи с этим для новой, разработанной системы был выбран чисто программный подход - т.к. необходима поддержка statefull HTTP запросов. Для достижения удовлетворительных скоростных показателей, реализуется кластерный подход, при котором запуск возможен одновременно на многих узлах, и при этом достигается почти линейная зависимость выдаваемой производительности от количества участвующих в генерации узлов.
