Разработка проектно-конструкторской документации на изготовление модели женского жакета

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ДИЗАЙНА И ТЕХНОЛОГИИ

Кафедра художественного моделирования, конструирования и технологии швейных изделий

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по дисциплине:

«Проблемы и методы проектирования изделий из ткани»

на тему: «Разработка проектно-конструкторской документации на изготовление модели женского жакета»

Москва 2014

СОДЕРЖАНИЕ

Введение

. Техническое задание

. Технический проект

.1 Обоснование и выбор модели для проектирования

.2 Выбор и характеристика исходных данных для проектирования рабочих чертежей лекал (РЧЛ) изделия

.2.1 Разработка эскиза и конструкторско-технологическая характеристика модели

.2.2 Характеристика пакета свойств материала изделия

.2.3 Анализ и выбор методов обработки основных узлов изделия и технологического оборудования. Определение показателей эффективности технологической обработки

.2.4 Характеристика организационной формы процесса

.3 Проектирование РЧЛ деталей изделия

.3.1 Проверка и уточнение технического чертежа модельной конструкции

.3.2 Внесение внутренних изменений в шаблоны деталей модельной конструкции (МК)

.3.3 Внесение внешних изменений в шаблоны деталей МК. Проектирование РЧЛ основных деталей

.3.4 Проектирование РЧЛ производных деталей (ПД) верха, подкладки и прокладочных материалов

.3.5 Проектирование вспомогательных лекал (ВЛ)

.3.6 Проверка, оформление и изготовление лекал деталей изделия

.4 Градация лекал изделия

.4.1 Разработка схем градации лекал деталей изделия

.4.2 Разработка технического чертежа градации изделия

.5 Разработка форм технического описания модели

.5.1 Нормирование расхода материала на модель

Разработка раскладки лекал и ее характеристика

.5.2 Разработка табеля мер образца и лекал изделия

Выводы по проекту

Список литературы

Приложения :

. Схема РЧЛ модели женского жакета 170-84-100, масштаб 1:5

. Схема градации лекал женского жакета 170-84-100, масштаб 1:5

Введение

Инженерное проектирование изделий - это создание новых систем (новых видов одежды) или новой конструкции традиционных видов изделий с использованием научной, эстетической и технической информации. Техническая проработанность конструкторских решений при этом должна гарантировать воспроизведение моделей одежды при серийном изготовлении.

Процесс проектирования одежды включает в себя этапы моделирования, конструирования и технологии изготовления, как разновидности художественного и технического проектирования. Результатом данного процесса является модель (образец) изделия и комплект документации, характеризующий разрабатываемое изделие и содержащий вес сведений, необходимых для изготовления, контроля и эксплуатации изделия.

Определяющая роль в формировании качества будущего изделия и экономической эффективности его производства и потребления принадлежит предпроектным исследованиям и стадиям проектирования продукции. При проектировании одежды должны быть максимально использованы последние достижения науки, техники и прикладного искусства, выбраны рациональные композиционные и конструктивные решения, отвечающие потребностям различных социальных групп потребителей, и одновременно с этим обеспечивающие высокую рентабельность изделий для предприятия-изготовителя.

Основной целью курсового проектирования является изучение структуры и исходной информации процесса конструкторско-технологической подготовки производства, освоение современных методов промышленного проектирования одежды, повышение конкурентно способности проектирования и производства изделий.

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ДИЗАЙНАИТЕХНОЛОГИИ

______«УТВЕРЖДАЮ»_____

«___» __________2014г

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

. Объект проектирования: разработка проектно-конструкторской документации на изготовление модели женского жакета

. Заказчик: кафедра ТШИ МГУДТ

. Руководитель (консультант) темы: Шильдт Е.В.

. Исполнитель:Сержантова Е. группа ВСК-092

. Основания для выполнения: учебный план

. Классификация работы: курсовой проект

. Срок выполнения « 4 » сентября 2014г. - « 25 » декабря 2014г.

. Наименование и назначение:жакет женский повседневного назначения, ориентирован на женщин младшего и среднего возраста с достатком среднего уровня. Изделие разработано для умеренно-континентального климата для носки на открытом воздухе или в помещении при температуре +18-23 С

.Стадии разработки: техническое предложение, эскизный проект, технический проект, рабочая документация

. Характеристика процесса проектирования: типовое проектирование

. Исходные и справочных материалы: А.И Мартынова, М.А. Гусева, С.В. Телегина Методическое пособие по оформлению курсовых проектов и выпускных квалификационных работ в программе Word (2008-2009): Методическое пособие для вузов / А.И Мартынова, М.А. Гусева, С.В. Телегина.-М.: РИО МГУДТ , 2013.-

.Перспективные направления моды и развитие ассортимента в 2014году. Одежда: Жакет женский повседневного назначения прилегающего силуэта с рукавом покроя реглан

Материалы: полушерстяная камвольная костюмная ткань

. Требования к проектируемому изделию:высокая степень конструктивной и технологической преемственности проектируемой конструкции, повышение серийности продукции и создание предпосылок для снижения затрат на ее проектирование и изготовление, прогрессивность конструкции и технологии, необходимая механизация и автоматизация, снижение трудоемкости и материалоемкости изделия

. Требования к материалам:

материал верха должен обладать высокой степенью устойчивости при истирании, многократном растяжении, изгибе, прочность на раздирание и разрыв, устойчивость к действию светопогоды, химической чистке, малой усадкой и устойчивость окраски;

подкладочный материал также должен обладать устойчивостью к истиранию, растяжению, химической чистке, малой усадкой и устойчивостью окраски;

прокладочный материал должны обладать хорошей способностью к формообразованию и формозакреплению, не утяжелять изделие.

. Перечень материалов представляемых исполнителем: чертеж МК женского плаща, чертеж основных и производных лекал, чертеж вспомогательных лекал, чертеж градации основных лекал.

. Приложения к техническому заданию:

. Подпись заказчика «__»___________2014г.

. Подпись исполнителя «__»___________2014г.

. Регистрация изменения технического задания

2.ТЕХНИЧЕСКИЙ ПРОЕКТ

.1 Обоснование и выбор модели для проектирования

Мода и дизайн два тесно связанных понятия. Мода является одной из форм массового поведения в сегодняшнем обществе. Изучать моду как особый феномен человеческой культуры начали ещё в конце XVIII в., трактуя её как эстетическое явление, связанное, прежде всего с изменением эстетического идеала и вкуса в области искусства и в костюме.

Модные жакеты

Появившись впервые в 40-х годах ХХ века, жакеты не потеряли своей актуальности и сегодня. Изменялся стиль, одни формы плавно перетекали в другие, но, в целом, жакеты по-прежнему остались любимой и универсальной одеждой многих поколений женщин. Причина этого достаточно проста - подыскать альтернативу жакетам довольно сложно. Их особенность проявляется в том, что они достаточно органичны с одеждой любого направления.

Мода капризна и разнообразна и из всего многообразия востребованных элементов в одежде современной индустрии моды актуальными являются изделия с рукавом покроя «реглан». Самое интересное в моде реглана , что он подходит всем без исключения женщинам. Стоит только найти оптимальный вариант индивидуально и каждая женщина сможет подчеркнуть все свои достоинства

Рисунок 1- Фото моделей модных с рукавом покроя реглан

В мире моды можно встретить все, наблюдать, как генеральская шинель превращается в стильную женскую одежду. Ещё в старину, Фицрой Джеймс Генри Сомерсен Реглан- британский командующий войсками в Крыму, отдал приказ о пошиве для себя шинели по особому крою рукава, чтобы таким образом он скрывал отсутствие потерянной в битве своей руки. Сейчас при произношении слова «реглан» люди не вспоминают об этом генерале, а все внимание обращено на пошив прекрасного и удобного кроя самого рукава в одежде. Этот рукав должен быть с плавным протеканием плечевой части в сам рукав. Этот крой очень удобен- он не стесняет движения, а в некоторых случаях (при необходимости) позволит изящно прикрыть полные (худые ) руки. И что в нем ценно, это именно то , что такой рукав не выходит их моды многие десятилетия. Хотя сам реглан менялся не один раз, так как дизайнеры превращали его то в жесткие линии, то резко эти линии выделяли, то смягчали до округлой формы (рисунок 1).

Сегодня в модных коллекциях реглан занимает достойное место, так как с его помощью можно добиться успешного и убедительного образа. Он прекрасно помогает моделировать силуэт женщины, превращая ее с нежных «песочных часов» в более резкую «трапецию»

Анализ направлений моды по моделям-аналогам.

Для анализа направлений современной моды было произведено исследование модных прибавок моделей-аналогов жакетов женских прилегающего силуэта. Для данного исследования выбраны три модели жакетов размеров 170-84-94 из нескольких магазинов модной одежды ТРЦ Атриум (Рисунок 2) и проведены измерения основных конструктивных параметров представлены в таблице, позволяющих определить основные показатели для определения прибавок влияющих на форму и степень прилегания жакета, который является предметом анализа современных тенденций моды.

Таблица 1 -Измерения моделей - аналогов женского жакета прилегающего силуэта.

Рисунок 2- Фото моделей- аналогов для женского жакета

2.2 Выбор и характеристика исходных данных для проектирования рабочих чертежей лекал (РЧЛ) изделия

.2.1 Разработка эскиза и конструкторско-технологическая характеристика модели

После проведенных исследований по направлениям моды и моделям - аналогам выбрана модель плаща женского повседневного назначения из плащевой ткани на подкладке (рисунок 3). Техническое описание на модель представлено в таблице 2.

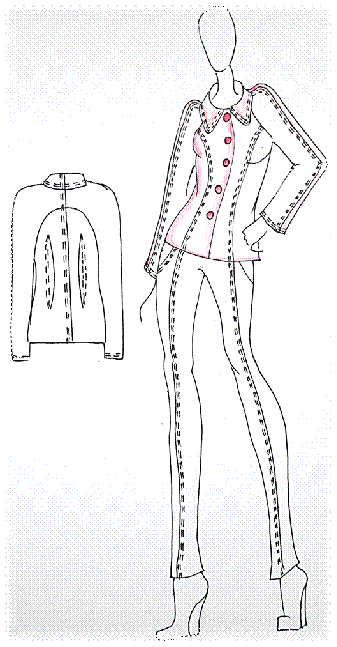

Рисунок 3 - Эскиз модели женского жакета

Таблица 2-Техническое описание на модель

В соответствии с эскизом выбранной модели и техническим описанием разработан чертеж модельной конструкции представленный в масштабе 1:5 на рисунке 4 и 1:1 в графическом приложении.

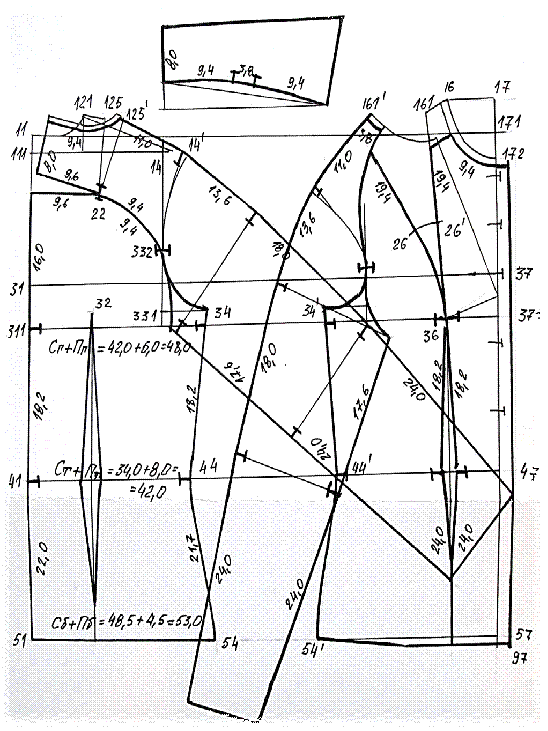

Рисунок 4- - Чертеж БК и МК женского жакета

2.2.2 Характеристика пакета свойств материала изделия

Прежде чем приступить к выбору материалов, необходимо определить требования социального назначения для изделия. Данное изделие ориентировано на женщин младшего и среднего возраста с достатком среднего уровня. Изделие разработано для умеренно-континентального климата для носки на открытом воздухе или в помещении при температуре +18-23 С. Планируемый срок эксплуатации - 1 года. Примерная стоимость изделия - 8 000 руб. Форма производства - много серийная.
