Введение

Строительство - отрасль материального производства, в которой создаются основные фонды производственного и непроизводственного назначения: готовые к эксплуатации здания, строительные конструкции, сооружения, их комплексы.

В области архитектуры и гражданского строительства, под строительством подразумевается процесс возведения или создания объектов инфраструктуры.

В процесс строительства включаются такие виды работ как организационные, изыскательские, проектные, строительно-монтажные и пусконаладочные работы, связанные с созданием, изменением или сносом объекта, а также взаимодействие с компетентными органами по поводу производства таких работ. Результатом строительства считается возведённое здание (сооружение) с внутренней отделкой, действующими инженерно-технологическими системами и полным комплектом документации, предусмотренной законом.

Поставленной целью является рассмотреть жилое здание, из чего оно состоит, для чего оно служит, и способе постройки.

Жилое здание состоит из комнат (помещений) вспомогательного значения, и непосредственно для удовлетворения бытовых и других нужд граждан проживающих в данном доме. К жилым зданиям (домам) относятся жилые дома постоянного типа, общежития, приюты, дома маневренного фонда, дома-интернаты для престарелых и инвалидов, ветеранов, специальные дома для одиноких престарелых, детские дома, интернаты при школах и школы-интернаты, другие дома

1.  Архитектурно - конструктивный раздел

.1      Характеристика района строительства

Проектируемое здание находится в городе Смоленске,который находится в III районе строительства,с умеренно-континентальным климатом. Среднемесячная t января -9˚C,июля +18 ˚C. Средняя месячная относительная влажность воздуха наиболее холодного месяца 86%

Температура воздуха наиболее холодных суток с обеспеченностью 0.98 -34˚C

Температура воздуха наиболее холодной пятидневки с обеспеченностью 0.98 -31˚C

Абсолютная минимальная температура воздуха -41˚С

Средняя суточная амплитуда температуры воздуха наиболее холодного месяца 6.1

Ветровая нагрузка I район - 32 кг/м³

Снеговая нагрузка III район - 1,8 кПа

В районе строительства в основном преобладают суглинки и супеси

Расчетная глубина промерзания грунта 1.2 м.

В целом поверхность волнистая, с холмистыми участками и сравнительно глубоко врезанными речными долинами.

Колл-во осадков за ноябрь-март- 234 мм, Преобладающее направление ветра за декабрь - февраль-Южное.

Максимальная из средних скоростей ветра по румбам за январь- 6.8 м\с

Средняя скорость ветра, м/с, за период со средней суточной температурой воздуха 8°C-5 м\с

.2 Описание решений генплана

Проект разработан для строительства в городе Смоленск. При разработке генплана большое внимание уделялось правильному зонированию территории. Есть баня, детская игровая площадка, беседка, бассейн , теплица ,хозяйственный сарай.

Баланс территории:

Площадь застройки - 1047,8506 м²

Зона отдыха - 500,00

Хозяйственный двор - 68,00

Проезды и тротуары - 1581,50

Зона зеленых насаждений - 4693,65

Общая площадь участка - 1047,8506 м²

1.3 Описание объемно-планировочных решений

Двухэтажный дом, общей высотой 11,500 м, шириной 31,05 м, длинной 30,22 м. По долговечности здание относится к II классу,по огнестойкости ко II классу. Класс ответственности-III.

Помещения располагаются на двух уровнях. За отметку 0,000 принят уровень чистого пола первого этажа. Второму уровню соответствует отметка 3,200.Все помещения на этих уровнях можно разделить на: вспомогательные(санузлы, тамбур, холл и т.д),жилые помещения(Гостиные, спальни, кухня и т.д)

Тип здания бескаркасный с поперечными несущимими стенами. Планировочная система - хольная с круговым расположением помещений.Сообщение между этажами осуществляется за счет лестничного марша.

Площадь вспомогательных помещений - 114,38 м²

Площадь жилых помещений - 87,24м²

Строительный обьем - 759.42 м³

Площадь застройки - 161,64 м²

 = , (1)

k_{1=  =}0,76

 = ,                                                                                                                (2)

k_{2=  =} 8,68

1.4    Конструктивные решения здания

Фундамент - ленточный, монолитный из бетона класса B15,укладывается на искусственное основание - подготовки из бетона B7.5.

Фундамент защищен гидроизоляцией.

Глубина заложения 2,100 м.

Наружные стены толщиной в 535 мм выполнены в 3 слоя:)      Облицовочный кирпич;

b)      Утеплитель пеноплекс 35;)   Кирпич М125,кладка цепная, сплошная в 1,5 кирпича;

Внутренние несущие стены 250-380 мм из кирпича М-125.

Внутренние перегородки 120 мм кирпич М-125.

Наружная отделка из Облицовочного кирпича, и тепло-звукоизоляция из пеноплекса 35-50 мм. Перемычки железобетонные ГОСТ 948-84.

Перекрытия монолитные, железобетонные:Пм1,Пм2,Пм3.Толщиной 150 мм.

Лестница выполнена из дерева. Основные элементы-косоуры, один лестничный марш, ступени, ограждение лестницы.

Полы : в погребе, санузле ,ванной, гараже и бойлерной пол выполнен из керамической плитки противоскользящей; в холлах, кухнях, санузлах, Гардеробной ,веранде и тамбуре-покрытие-плитка керамическая противоскользящая ;в гостиных, кабинетах, холлах, спальнях-ламинат.

Крыша скатная ,стропильной системы.

Водосток организованный,наружный ГОСТ 7623-84

Окна выполнены из ПВХ профиля “VEKA” система “Softline AD” с двойным остеклением.

Двери однопольные, глухие и остекленные выполнены из дерева и облицованы шпоном типа темный орех.

1.5 Теплотехнический расчет стены

Район строительства - город Смоленск.

Находится в нормальной зоне важности воздуха.

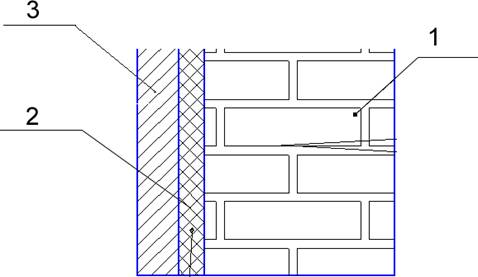

Рисунок 1 - Расчетная схема стены

1)      Облицовочный кирпич;

)        Утеплитель пеноплекс 35;

)        Кирпич М125;

Определяем требуемое сопротивление теплоотдачи

 = ,                                                                                            (3)

где - температура внутреннего воздуха, = 18°С;

 - температура перепада,  = 6°С;

 - коэффициент теплоотдачи, = 8,5;

n - коэффициент зависящий от положения наружной поверхности по отношению к наружному воздуху.

 =  = 1,05 кв*м*°С/Вт.

Определяем приведенное сопротивление теплопередачи по °С в сутки

ГОСП = () * ,         (4)

где  - температура в помещении,  = +18°С;

 - температура отопительного периода,  = 8,3;

 - продолжительность отопительного периода, = 230.

ГОСП = (20 + 8,3) * 230 = 6509.

Зная ГОСТ по СНиП находим  = 2,4.

Определяем сопротивление теплопередачи

 (5)

где = 0,87 Вт/м °С;

 = 0,06 Вт/м °С;

 = 0,87 Вт/м °С.

0,024 Вт/м °С.

 0,38 м

 0,05 м

 0,12 м

По этой формуле(5) находим

Определяем массивность конструкции

Д =  *  +  *  + *,

Д = 4,68 + 0,82 + 1,49+0,23 = 7,22.

Д = 7,22 ˃ 7, из этого следует, что конструкция массивная.

1,05 кв*м*°С/Вт

Расчетное термическое сопротивление удовлетворяет требуемому.

.6 Расчет глубины заложения фундамента

жилой здание фундамент строительство

В городе Смоленск уровень подземных вод не менее 0,7 м.

Преобладают супеси и суглинки.

Определяем нормативную глубину промерзания грунта для района по формуле

 =  * ,

где Mt - безразмерный коэффициент численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму,

 - величина, принимаемая равной 0,19.

 = 0,19 *  = 1,9 м

Определяем расчетную глубину промерзания по формуле

 =  * ,

где  - коэффициент, учитывающий влияние теплового режима = 0,7.

 = 0,7 * 1,9 = 1,33 м

Определяем глубину заложения фундамента

 =  + (0,2 -0,5),

 = 1,33 + (0,2 -0,5) = 1,03 м.

Исходя из расчетов принимаем глубину заложения фундамента равной 1.03 м.

1.7 Расчет лестницы

Определяем высоту марша по формуле

 = , (10)

где  - высота этажа.  = 3.3 м.

 =  = 1600 мм.

Находим количество подступенков по формуле

n = , (11)

где в - ширина проступенков. в = 150 мм.

n =  = 10,6.

Определяем количество проступей по формуле

m = n -1, (12)

m = 10,6 - 1= 9,6.

Определяем длину горизонтальной проекции по формуле

d = m * a, (13)

где а - ширина проступей. а = 300 мм.

d = 9,6 * 300 = 2880 мм.

Определяем ширину лестничной клетки по формуле

В = 2 *  + зазор, (14)

где  - ширина марша.  = 1050 мм.

В = 2 * 1050 + 100 = 2200 мм.

Определяем длину лестничной клетки по формуле

А =  + d + , (15)

где и  - ширина лестничной площадки. = 2200 мм,  = 1050 мм.

А = 2200 + 2200 + 1050 = 5450 мм.

Наружные поверхности стен отделываются облицовочным кирпичом цвета «Кофе с молоком». Нижний участок фасада на отметке 0,000 отделывается искусственной плиткой под натуральный камень. Кровля выложена из металлочерепицы цвета «Шоколад».

Внутренние поверхности стен оштукатуривать с последующей окраской или оклейкой обоев в зависимости от решения дизайнера. Гипсовые перегородки и потолки затираются с последующей окраской. Оконные переплеты, дверные полотна, трубы не окрашиваются. Сопряжение стен и потолка выполняются под прямым углом.

.9 Описание санитарно-технического оборудования

Отопление - частное отопление от комбинированного бойлера ,источник водоснабжения -наружные сети. Система двухтрубная с нижней разводкой.

Вентиляция - проточно-вытяжная с искусственным и естественным побуждением.

Водопровод - объединенный хозяйственно-питьевой и противопожарный. Источник водоснабжения - наружные сети.
