Материал: Разработка малоканальной системы удаленного контроля состояния объекта

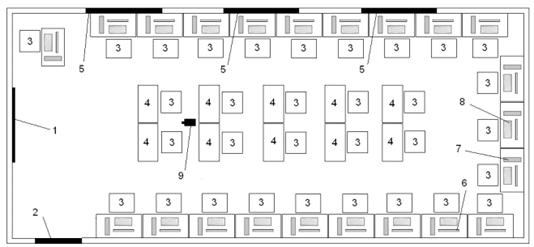

Схема планировки учебной лаборатории изображена на рисунке 68.

Рисунок 68 - Эскиз производственного участка

Цифрами на рисунке 1 обозначено:

- экран для проектора, 2 - дверь, 3 - стул, 4 - стол, 5 - окно, 6 - монитор, 7 - системный блок, 8 - клавиатура/мышь, 9 - проектор.

Инженер-разработчик выполняет работы по проектированию малоканальной системы удалённого контроля состояния объекта на ПЭВМ. Наличие компьютера подразумевает воздействие опасных и вредных факторов, например, опасность поражения электрическим током, недостаточная освещенность, повышенный уровень шума, пониженная или повышенная температура окружающей среды, психофизиологические факторы и другие.

.2 Идентификация опасных и вредных производственных факторов

По данным исследований, труд пользователей персональных электронно-вычислительных машин (ПЭВМ) относится к психическим формам труда с высокой нагрузкой.

Данная деятельность связана с восприятием изображения на экране, постоянным слежением за динамикой изображения, с различением картин, схем, чтением текста рукописных и печатных материалов, вводом информации с клавиатуры, необходимостью постоянно поддерживать активное внимание, высокой ответственностью за свою деятельность и высокой ценой ошибки.

Основной составляющей процесса труда выступает необходимость интеллектуального слежения за информацией на мониторе, что требует от пользователя напряжения воли для обеспечения достаточного уровня внимания. Поддержание постоянного внимания заставляет прилагать большие усилия и сопровождается истощением энергетических ресурсов организма.

Особенностью труда пользователей являются повышенное зрительное восприятие, связанное со слежением за информацией, а также наличие ряда других неблагоприятно воздействующих на зрение факторов. Пользователь утомляется из-за эффекта мелькания, неустойчивости и нечёткости изображения, необходимости частой адаптации глаз к освещённости экрана ВДТ, рабочего места и общей освещённости помещения.

В процессе работы организм человека подвергается воздействию множества разнообразных факторов. Согласно ГОСТ 12.0.003-74 «ССБТ. Опасные и вредные производственные факторы. Классификация», выделяются следующие группы опасных и вредных факторов:

· физические;

·        химические;

·        биологические;

·        психофизиологические.

К группе физических опасных и вредных факторов относятся, например, следующие: повышенная запыленность и загазованность воздуха рабочей зоны, повышенная или пониженная температура воздуха рабочей зоны, повышенный уровень шума на рабочем месте, повышенная или пониженная влажность воздуха, повышенная или пониженная подвижность воздуха, повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека, отсутствие или недостаток естественного света, недостаточная освещенность рабочей зоны, прямая и отраженная блесткость и другие. Помимо этого, при работе с ПЭВМ существует такая физическая перегрузка, как длительное статическое напряжение мышц пользователя.

К группе химических опасных и вредных факторов относится ряд веществ и соединений, которые могут оказывать разнообразные негативные воздействия на организм человека: токсические, раздражающие, канцерогенные, мутагенные, а также влияющие на репродуктивную функцию. Наличие химических факторов в помещениях с ПЭВМ обусловлено применением всевозможных покрытий на основе лаков, красок, пластиков, синтетических смол.

К группе биологических вредных факторов, которые могут привести к заболеванию или ухудшению состояния здоровья пользователя, относится повышенное содержание в воздухе рабочей зоны патогенных микроорганизмов (бактерий, вирусов, риккетсий, спирохет, грибов, простейших) и продуктов их жизнедеятельности. Они могут появиться в помещении с большим количеством работающего персонала при недостаточной вентиляции или в период эпидемий.

Психофизиологические факторы, воздействующие на пользователя, приводят к физическим и нервно-психическим перегрузкам (умственное перенапряжение, перенапряжение анализаторов, монотонность труда). Причинами нервно-психических перегрузок могут быть следующие факторы: большой объём информации, обрабатываемой человеком в единицу времени, неудовлетворительное цветовое и символьное кодирование информации; неудовлетворительные визуальные параметры монитора, неправильная организация режимов труда и отдыха пользователя.

В учебной лаборатории вследствие использования ПЭВМ и проектора существует опасность поражения электрическим током.

Наличие средств вычислительной техники опасно также возможностью возникновения пожара. В рассматриваемом помещении вероятность возникновения пожара повышается вследствие наличия горючих отделочных материалов (дерево, пластиковые панели).

В лаборатории в холодное время года применяют систему центрального отопления. В то же время отсутствие кондиционера и системы вентиляции делает невозможным регулирование относительной влажности воздуха, особенно в теплый период года.

Таким образом, анализируя условия труда на рабочем месте, можно выделить следующие вредные и опасные факторы:

) опасность поражения электрическим током;

) опасность возникновения пожара;

) неблагоприятные микроклиматические условия.

7.3 Воздействие производственных факторов на организм пользователя

.3.1 Воздействие ПЭВМ на пользователя

Длительная работа на персональной ЭВМ (ПЭВМ) может повлечь за собой различные заболевания организма. Беспрерывная работа приводит к постоянному напряжению глазных яблок. Возникают головные боли; дисфункция некоторых органов. Одна из серьезнейших проблем пользователей ПЭВМ - профессиональные заболевания глаз. Человек, работающий на компьютере, при чтении смотрит на монитор - источник света. Отсутствие яркости или наоборот, чрезмерная яркость, яркие знаки на темном фоне, частое мелькание изображения, необходимость фокусирование на изображение, состоящем из точек, - все это негативно влияет на зрение человека, приводит к его ухудшению, слезоточивости, покраснению, дискомфорту. Для предотвращения влияния на человека данных факторов ПЭВМ должны удовлетворять требованиям соответствующих санитарных норм.

Согласно СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к ПЭВМ и организации работы», к ПЭВМ предъявляются следующие требования: конструкция ПЭВМ должна обеспечивать возможность поворота корпуса в горизонтальной и вертикальной плоскости с фиксацией в заданном положении для обеспечения фронтального наблюдения экрана монитора. Дизайн ПЭВМ должен предусматривать окраску корпуса в спокойные мягкие тона с диффузным рассеиванием света. Корпус ПЭВМ, клавиатура и другие блоки и устройства ПЭВМ должны иметь матовую поверхность с коэффициентом отражения 0,4-0,6 и не иметь блестящих деталей, способных создавать блики.

Согласно ГОСТ Р 50948-2001 "Средства отображения информации индивидуального пользования. Общие эргономические требования и требования безопасности" к средствам отображения информации - дисплеям предъявляются следующие требования: Конструкция дисплея должна обеспечивать возможность фронтального наблюдения изображения на экране путем поворота корпуса дисплея вокруг вертикальной оси на ±30° и вокруг горизонтальной оси в пределах от плюс 30° до минус 15° с фиксированием дисплея в заданном положении. Конструкция монитора должна предусматривать регулирование яркости и контрастности. Конструкция дисплея должна обеспечивать максимально возможное снижение уровней электростатического и электромагнитного полей.

.3.2 Воздействие освещённости рабочей зоны

Большую роль в обеспечении нормальных условий работы в компьютерном классе является хорошее освещение. Недостаточное освещение вызывает преждевременное утомление, притупляет внимание. В результате могут развиваться зрительное перенапряжение, различные заболевания глаз, ухудшение зрения.

Освещение должно равномерно распределяться по всему помещению без бликов и теневых мест и обеспечивать возможность хорошо наблюдать процесс работы, не напрягая зрение. В компьютерных классах рабочие места операторов, работающих с ПЭВМ, располагаются подальше от окон, таким образом, чтобы оконные проёмы находились сбоку. Если экран обращён к оконному проёму, то необходимы специальные экранирующие устройства. Окна рекомендуется снабжать светорассеивающими шторами, регулируемыми жалюзи или солнцезащитной плёнкой с металлизированным покрытием.

Если естественного освещения недостаточно, то устанавливают совмещённое освещение. При этом дополнительное искусственное освещение применяют в тёмное и светлое время суток. Для искусственного освещения помещения компьютерного класса следует использовать, главным образом, люминесцентные лампы ЛБ (белого света) мощностью 20, 40 или 80 Вт. Состав излучаемого света таких ламп должен быть близким к естественному составу излучаемого света.

Искусственное освещение в классе с ПЭВМ следует осуществлять системой общего равномерного освещения. В соответствии со СниП 23-05-95«Естественное и искусственное освещение», освещенность на поверхности стола в зоне размещения рабочего документа от системы общего освещения должна быть 300-500 Лк.

7.3.3 Возможность возникновения пожара

Возможность возникновения пожара обусловлена наличием на рабочем месте пользователя возгорающихся предметов (деревянный стол, стул, бумага, изоляция электрических проводов). Причиной возгорания могут быть следующие факторы: короткое замыкание проводов, перегрузки в сети, применение электрических ламп накаливания общего назначения и люминесцентных ламп (пожарная опасность светильников обусловлена возможностью контакта горючей среды с колбой электрической лампы накаливания, подогретой выше температуры воспламенения горючей среды).

Для предотвращения возникновения пожара на рабочем месте необходимо соблюдение правил пожарной безопасности в соответствии с ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования».

.3.4 Микроклиматические условия компьютерного класса

Микроклимат оказывает существенное влияние на функциональную деятельность человека, его здоровье и является одним из важнейших факторов, определяющих состояние санитарно - гигиенических условий труда. Необходимость учёта параметров микроклимата предопределяется условиями теплового баланса между организмом человека и окружающей средой помещения. Метеорологические условия определяются температурой, влажностью и скоростью движения воздуха, а также интенсивностью теплового излучения от нагретых поверхностей. Совокупность этих параметров, характерных для конкретного помещения, называется микроклиматом.

Таблица 8

Оптимальные нормы микроклимата

Параметры микроклимата оказывают непосредственное влияние на самочувствие человека и его работоспособность. Высокая температура при сохранении других параметров вызывает быструю утомляемость и перегрев организма. Это приводит к вялости, снижению внимания. Низкая температура может вызвать местное и общее охлаждение организма и стать причиной заболевания.

Работа в условиях компьютерного класса считается лёгкой по физической нагрузке. Оптимальные нормы микроклимата для холодного и теплого периодов года приведены в таблице 8 (согласно ГОСТ 12.1.005-88).

7.4 Мероприятия по разработке безопасных условий труда на рабочем месте

Неотъемлемой частью системы управления охраной труда являются организационные мероприятия, разрабатываемые в организации и направленные на создание здоровых и безопасных условий труда на каждом рабочем месте, на соблюдение требований законодательных и государственных нормативных правовых актов по охране труда.

Безопасные условия труда - это условия труда, при которых воздействие на работающих вредных и (или) опасных производственных факторов исключено либо уровни их воздействия не превышают установленных нормативов.

В соответствии с СанПиН 2.2.2/2.4.1340-03 «Гигиенические требования к персональным электронно-вычислительным машинам и организации работы» площадь помещения, приходящаяся на одно рабочее место с ПЭВМ с ВДТ на базе электроннолучевой трубки должна быть по меньшей мере 6 м².

Важное значение для снижения утомляемости имеет правильное расположение рабочего места в помещении.

Положение пользователя лицом или спиной к окну снижает видимость изображения и приводит к появлению ярких бликов на экране. Рабочие столы необходимо устанавливать так, чтобы плоскость экрана была перпендикулярна к окну.

Высота стола должна быть такой, чтобы уровень глаз приходился на центр или 2/3 высоты экрана. Высота поверхности стола для взрослых пользователей должна регулироваться в пределах от 680 до 800 мм в зависимости от роста пользователя, а при отсутствии такой возможности составлять 725 мм. Стол пользователя должен иметь пространство для ног высотой не менее 600 мм, шириной не менее 500 мм, глубиной на уровне колен не менее 450 мм и на уровне вытянутых ног не менее 650 мм.

Рабочий стул должен обеспечивать поддержание рациональной рабочей позы в зависимости от характера работы с учетом роста пользователя, а его конструкция должна обеспечивать возможность изменения позы пользователя с целью снижения статического напряжения мышц шейно-плечевой области и спины для предупреждения утомления. Установка правильной высоты сиденья является первоочередной задачей при организации рабочего места, так как этот параметр определяет прочие пространственные параметры: высоту положения экрана, клавиатуры, поверхности для записей и т.д.

Оптимальное расстояние дисплея от глаз оператора - 50 см, поэтому желательно применять широкие столы - это позволяет отодвинуть монитор дальше от глаз оператора. Линия взора должна быть перпендикулярна центру экрана, а оптимальное ее отклонение в вертикальной плоскости должно находиться в пределах ±5^о, а допустимое - ±10^о. Оптимальный обзор в горизонтальной плоскости от центральной оси экрана должен быть в пределах ±15^о. Экраны должны быть снабжены основанием с поворотным кронштейном, допускающим регулировку экрана по высоте, по наклону вперед-назад и горизонтальное вращение вокруг вертикальной оси.

Клавиатуру следует располагать на поверхности стола на расстоянии 100-300 мм от края, обращенного к пользователю, или на специальной подставке, регулируемой по высоте рабочей поверхности, отдельной от основной столешницы.

Опишем теперь рабочее место в рассматриваемом помещении. Рабочий стол имеет следующие размеры: ширина - 800 мм, глубина - 500 мм. Высота стола не регулируется, поэтому она составляет 725 мм. Стол имеет цвет натуральной древесины.

Используется кресло с полумягкой поверхностью. Высота сидений кресел составляет 500 мм. Высота опорной поверхности спинки составит 300 мм, а ширина - 350 мм.
