Материал: Разработка функциональной схемы автоматизации АСУТП производства обуви из пластизолей ПВХ
Приложения
Приложение А (обязательное) Библиографический список
1) Справочная система ТРЕЙС МОУД 5
) Вахрушев В.Ю. Лекционный курс "АСУТП"-кафедра АТ, ВятГУ, 2007
) Вахрушев В.Ю. Проектирование АСУТП. Методические указания по курсовому проектированию. - Киров: ВятГУ, 2001
)
Ресурсы Интернет.
Приложение Б (обязательное) Список принятых сокращений
АСУ - автоматизированная система управления
АСУТП - автоматизированная система управления технологическим процессом
ТОУ - технологический объект управления
ТП - технологический процесс
ПВХ
- поливинилхлорид
Приложение В (необязательное) FBD программы

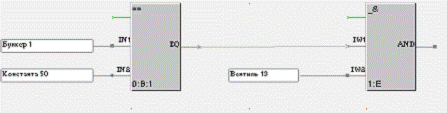

Рисунок В-1. - FBD программа наполнения бункера 1 (для бункеров 2 и
3 аналогично)

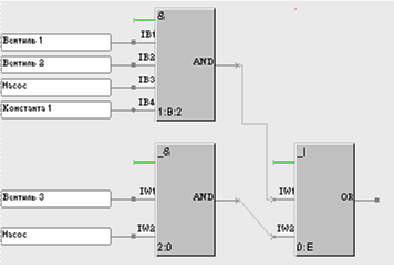

Рисунок В-2. - FBD программа для дозатора 1 - проверка
включения вентилей №1 и №4 (для дозаторов 2 и 3 аналогично)

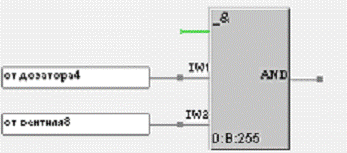

Рисунок В-3. - FBD программа для дозатора 4 - проверка
включения вентиля №7 и насоса для пластификаторов (для дозаторов 5 и 6
аналогично)

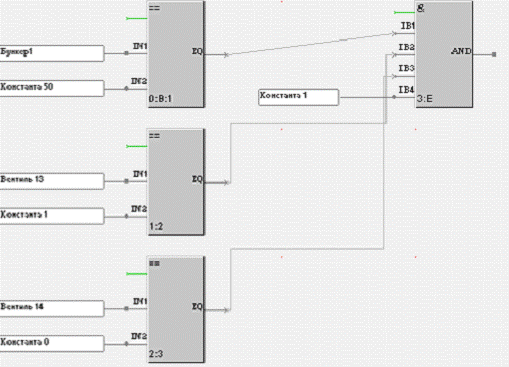

Рисунок В-4. - FBD программа для активации ролика 1
"микс" - проверка наполненности бункера 1 и включения вакуум-насоса 1
(для роликов 2 и 3 "микс" аналогично)
Рисунок В-5. - FBD программа для выхода каблучного пластизоля
из смесителя 3 (для выхода пластизоля для оболочки из смесителей 1 и 2
аналогично)
Рисунок В-6. - FBD программа выхода пластизоля для оболочки
из фильтра

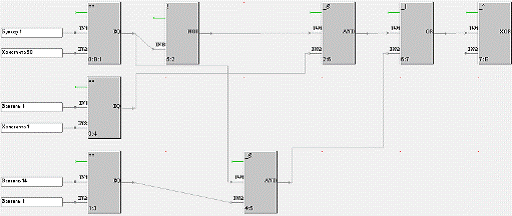

Рисунок В-7 - FBD программа для смесителя 1 (для смесителей 2
и 3 аналогично)
Рисунок В-8 - FBD программа для автоматического включения/выключения
вентиля №1 (аналогично для вентилей №2, №3, №8, №10 и №12)
Рисунок В-9 - FBD программа для автоматического выключения
вакуум-насоса №1 в случае, если бункер №1 неполон (аналогично для
вакуум-насосов №2 и №3)
Рисунок В-10 - FBD программа запуска системы
Рисунок В-11 - FBD программа для индикации выключения насоса
для пластификаторов (аналогично для индикации выключения вакуум-насосов №1, №2,
№3)
Рисунок В-12 - FBD программа для индикации аварии №1 (аналогично для индикации аварий №2, №3)
