Материал: Разработка автоматизированных систем идентификации человека на основе биометрических признаков

Категория работающих

Количество человек

Должн. оклад руб./мес.

Ведущий инженер

1

27742,65

Инженер-программист 1-ой категории

1

26441,4

ИТОГО:

2

54184,05

Этапы

Содержание работ, входящих в этап

Вид отчётности по законченной работе

Кол-во исполнителей, чел.

Должность

Продолжительность работы, дни

Работа компьютера, дни

1

2

3

4

5

6

7

Техническое задание

1. Постановка задачи

Запись в тетрадь

1

Ведущий инженер

1

2. Сбор исходных материалов

Обзор литературы

1

Инженер первой категории

3

3. Определение структуры входных и выходных данных

Обзор литературы и запись в тетрадь, работа на ПК

1

Инженер первой категории

3

3

4. Выбор языков программирования

Обзор литературы и запись в тетрадь

1

Инженер первой категории

2

5. Согласование и утверждение технического задания

Техническое задание

2

Ведущий инженер

2

Инженер первой категории

5

Эскизный проект

1. Предварительная разработка структуры входных и выходных данных

Техническое задание

1

Инженер первой категории

3

2. Уточнение методов решения задачи

Обзор литературы и запись в тетрадь, работа на ПК

1

Инженер первой категории

4

3

3.Разработка общего описания алгоритма решения задачи

Обзор литературы и запись в тетрадь, работа на ПК

1

Ведущий инженер

1

3

4.Разработка технико-экономического обоснования

Экономический отчет, работа на ПК

1

Инженер первой категории

5

2

5. Разработка пояснительной записки

Пояснительная записка

2

Ведущий инженер

1

Инженер первой категории

3

6.Согласование и утверждение эскизного проекта

Эскиз проекта

2

Ведущий инженер

2

Инженер первой категории

4

Технический проект

1.Уточнение структуры входных и выходных данных

Работа на ПК, запись в тетрадь

1

Инженер первой категории

2

3

2.Разработка алгоритма решения задачи

Работа на ПК

1

Ведущий инженер

2

4

3. Определение формы представления входных и выходных данных

Работа на ПК

1

Инженер первой категории

4

3

4. Разработка плана мероприятий по разработке и внедрению программ

Работа на ПК, запись в тетрадь

1

Ведущий инженер

2

3

5.Разработка пояснительной записки

Пояснительная записка

1

Ведущий инженер

3

6.Согласование и утверждение технического проекта

Комплект технической документации, работа на ПК

2

Ведущий инженер

2

3

Инженер первой категории

3

Рабочий проект

1.Программирование и отладка программы

Работа на ПК

1

Инженер первой категории

4

4

2.Разработка программных документов в соответствии с требованиями ГОСТ 19.101-77 <#"787589.files/image034.gif"> вычисляется по формуле:

 (4.1.)

где: O - должностной оклад, руб./мес.;

- количество рабочих дней в месяц;

Т - трудоемкость по выполнению работ в этапах проекта, соответствует количеству дней затраченных одним работником при разработке проекта.

Основная (тарифная) заработная плата ведущего инженера равна:

(4.2.)

Тарифная заработная плата инженера-программиста 1-й категории равна:

(4.3.)

Все расчеты сведены в таблицу 4.4.

Таблица 4.4 Расчет заработной платы ИТР

4.4.3 Расчёт страховых взносов

Страховые взносы рассчитываются как доля от суммы основной и дополнительной зарплаты. Расчет производится исходя из следующих ставок:

         пенсионный фонд - 22%;

         фонд социального страхования - 2,9%;

         фонд обязательного медицинского страхования - 5,1%.

Сумма заработных плат равна 184407,9 руб. Результаты расчета представлены в таблице 4.5.

Таблица 4.5 Расчет страховых взносов

4.4.4 Прочие денежные расходы

Величина прочих денежных расходов Р_Пр рассчитывается в процентном отношении от суммы основной и дополнительной заработной платы и составляет 100% ее величины: Р_Пр = 184407,9 руб.

4.4.5 Смета затрат

Общая смета затрат приведена в таблице 4.6.

Таблица 4.6 Смета затрат на разработку алгоритма

4.5 Вывод по разделу

В результате расчета затраты на разработку алгоритмического обеспечения комплекса программных средств для динамического отслеживания лиц определены в размере 426143,18 рублей. Главная цель разработки - это создание более совершенного алгоритма распознавания и отслеживания лиц. Данный алгоритм может быть использован в различного вида системах видеонаблюдения, а также применим для идентификации личности.

Глава 5. Безопасность и экологичность проектных решений

.1 Цель и решаемые задачи

Основным средством для разработки алгоритмического обеспечения комплекса программных средств является применение ПЭВМ, оснащенного ЖК-дисплеем, который является основным источником негативного воздействия на здоровье. Также при работе с ПЭВМ человек может подвергаться воздействию вредных и опасных факторов, к которым могут относиться электромагнитные поля, недостаточная освещенность, шум, статистическое электричество, малый объем движений, напряжение зрительного анализатора и др.

Целью данной главы является обеспечение нормальной работоспособности и снижение воздействия вредных факторов, для чего нужно выполнять все требования по обеспечению безопасности и условий труда, а также содержать в соответствующем состоянии окружающее рабочее пространство.

Следовательно, основным объектом анализа следует выбрать именно процесс и средства взаимодействия инженера с ПЭВМ, на эргономику рабочего места, а также следует обратить внимание на экологичность данной установки и факторы, воздействующие на окружающую среду, возникшие в процессе эксплуатации ПЭВМ, оргтехники, периферийный устройств находящихся в лаборатории.

5.2 Опасные и вредные факторы при работе с ПЭВМ

При работе с ПЭВМ могут возникнуть потенциально опасные и вредные факторы, воздействие которых на организм человека может принести ему вред и привести к травматизму. Основные факторы с местом их возникновения и нормами изложены в ГОСТ 12.1.003-74/80 и сведены в таблицу 5.1.

Таблица 5.1 Опасные факторы и их действие на организм человека

5.3 Характеристика объекта исследования

Объектом исследования является лаборатория предприятия, оборудованная рабочими местами с ПЭВМ в количестве 4 шт., оснащенных ЖК-дисплеями. Тема дипломного проекта, решаемого на базе данного объекта, формализуется как «Разработка алгоритмического обеспечения комплекса программных средств» и осуществляется с помощью программных продуктов. Рабочее место оснащено ПЭВМ типа IBM PC - 1 шт., оснащенных ЖК-дисплеями, фирмы DEL Professional P2312H - 1 шт., мышь A4Tech Run On Shine X5-3D - 1 шт. и клавиатура Logitech - 1 шт. Исходя из того, что оператор основное количество времени проводит перед экраном дисплея, который является основным источником электромагнитного поля, оказывающего негативное влияние на организм человека, следует определить требования к дисплею, которые бы максимально снижали уровень его вредного влияния (СанПиН 2.2.2/2.4.1340-03):

Таблица 5.2 Допустимые визуальные параметры устройств отображения информации

Используемые видеодисплеи полностью удовлетворяют нормам (в соответствии с техническим паспортом), а также их конструкция, дизайн и совокупность эргономических параметров обеспечивают надежное и комфортное считывание отображаемой информации в условиях эксплуатации, соответствующих СанПиН 2.2.2./2.4.1340-03[19].

Конструкция ВДТ обеспечивает возможность фронтального наблюдения экрана путем поворота корпуса в горизонтальной плоскости вокруг вертикальной оси в пределах ±60 градусов и в вертикальной плоскости вокруг горизонтальной оси в пределах ±35 градусов с фиксацией в заданном положении. Дизайн ВДТ должен предусматривает окраску корпуса в спокойные мягкие тона с диффузным рассеиванием света. Корпус ВДТ и ПЭВМ, клавиатура и другие блоки и устройства ПЭВМ имеют матовую поверхность одного цвета с коэффициентом отражения 0,45 и не имеют блестящих деталей, способных создавать блики. Клавиатура имеет опорное приспособление, позволяющее изменять угол наклона поверхности в пределах от 5 до 15 градусов.

5.4 Мероприятия по безопасности труда и сохранению работоспособности

.4.1 Обеспечение требований эргономики и технической эстетики

Планировка помещения и размещение оборудования

Планировка и размещение рабочих мест соответствует требованиям в соответствии с гигиеническими нормативами. [СанПиН 2.2.2./2.4.1340-03].

Удельная площадь, приходящаяся на одного человека, составляет:

 (5.1)

Где  - площадь помещения,

 - площадь, занятая крупногабаритным оборудованием и мебелью,

 - число человек, одновременно работающих в помещении.

Это значение соответствует нормам, указанным в СанПиН 2.2.2/2.4.1340-03 (не менее 4,5 м2).

Согласно “Гигиеническим требованиям к персонально электронно-вычислительным машинам и организации работы”, помещение оснащено естественным и искусственным освещением, соответствующее действующей нормативной документации, расстояния между столами с мониторами превышают значения 2 м и 1,2 м между боковыми поверхностями, высота стен 4 м.

Схема расположения ПЭВМ изображена на рисунке 5.1.

Рис. 5.1 Планировка и размещение рабочих мест

Эргономические решения по организации рабочего места пользователя ПЭВМ

Для сохранения работоспособности и предупреждения развития заболеваний опорно-двигательного аппарата необходимо организовать рабочие места в соответствии с требованиями ГОСТ 12.2.032-78.

Конструкция стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования с учетом его количества и конструктивных особенностей и характера выполняемой работы.

На рабочем месте, помимо монитора и органов управления должна располагаться документация, могут вестись записи, использоваться другие технические средства, поэтому для того, чтобы не вызывать частой переаккомодации глаз, предметы постоянного пользования на рабочем месте оператора ПК и визуальные элементы информационной модели должны находиться примерно на одинаковом расстоянии от глаз.

Форму рабочей поверхности следует устанавливать с учетом характера выполняемой работы. Она может быть прямоугольной, иметь вырез для корпуса работающего, углубления или другие поверхности для средств оргтехники. Если требуется повышенная точность при работе и, соответственно, необходима фиксация положения корпуса и рук, в качестве дополнительной меры может использоваться мягкая обивка на переднем крае стола.

Высота рабочей поверхности стола для операторов, занимающихся в основном набором информации, должна регулироваться в пределах 680-800 мм; при отсутствии такой возможности высота рабочей поверхности стола в соответствии с антропометрическими характеристиками отечественного пользователя должна составлять 725 мм. При этом экран монитора должен быть расположен ниже уровня глаз на 28 см.

Модульными размерами рабочей поверхности стола для ПК, на основании которых должны рассчитываться конструктивные размеры, следует считать: ширину 800, 1000, 1200 и 1400 мм; глубину 800 и 1000 мм при нерегулируемой его высоте, равной 725 мм.

Как наиболее подходящий был выбран компьютерный стол GD-010.

Рис. 5.2 Конструкция стола

Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, шириной не менее 500 мм, глубиной на уровне колен - не менее 450 мм и на уровне вытянутых ног - не менее 650 мм.

Рабочие кресло (стул) оператора ПК должно включать следующие основные элементы: сиденье, спинку и подлокотники. В качестве дополнительных элементов могут быть подголовник и подставка для ног. Подвижность кресла относительно пола или другой поверхности, на которой оно установлено не ограничивается.

Конструкция кресла должна обеспечивать поддержание физиологически рациональной рабочей позы при работе на ПК, позволять изменять позу с целью снижения статического напряжения мышц шейно-плечевой области и спины для предупреждения развития утомления.

Кресло должно быть подъемно-поворотным и регулируемым по высоте и углам наклона сиденья и спинки, а также расстоянию спинки от переднего края сиденья, при этом регулировка каждого параметра должна быть независимой, легко осуществляемой и иметь надежную фиксацию.

Конструкция его должна обеспечивать [СанПиН 2.2.2.542-96]:

регулировку высоты поверхности сиденья в пределах 400-550 мм (от 5 до 95 перцентиля) и углов наклона вперед до 15° и назад до 5°;

возможность вращения на 180°-360° (вокруг вертикальной оси опорной конструкции кресла с фиксацией в нужном положении);

ширину и глубину поверхности сиденья не менее 400 мм (рассчитывается для 95 перцентиля);

поверхность сиденья с закругленным передним краем, радиус скругления не менее 10 мм;

высоту опорной поверхности спинки 300±20 мм, ширину - не менее 380 мм и радиус кривизны горизонтальной плоскости - 400 мм;

угол наклона спинки в вертикальной плоскости в регулируемых пределах 95°-110°;

регулировку расстояния спинки от переднего края сиденья в пределах 260-400 мм;

стационарные или съемные подлокотники длиной не менее 250 мм и шириной 50-70 мм;

регулируемый угол наклона подлокотников 0°-20 (нерегулируемый -0°-5°);

регулировку подлокотников по высоте над сиденьем в пределах 230±30 мм и внутреннего расстояния между подлокотниками в пределах 350-500 мм (от 50 до 95 перцентиля).

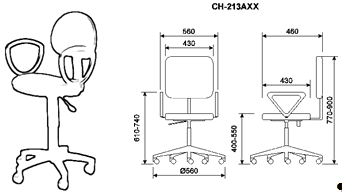

Рис. 5.3 Конструкция стула

Поверхность сиденья, спинки и других элементов стула (кресла) должна быть полумягкой, с нескользящим, неэлектризующимся, влагоотталкивающим и воздухопроницаемым покрытием, обеспечивающим легкую очистку от загрязнения. Осадка обивки сиденья рабочих кресел должна находиться в пределах 25-30 мм. Кресла, предназначенные для длительного отдыха, могут иметь несколько бoльшую осадку - 30-40 мм. Поверхность сиденья может быть плоской, имеющей наклон 0°-5°, или профилированной. Профилировка создается двумя углами наклона поверхности сиденья - передним 4°-5°, и задним 10°-15°.

Рабочее место должно быть оборудовано подставкой для ног, имеющей ширину не менее 300 мм, глубину не менее 400 мм, регулировку по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20°. Поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм.

Клавиатура расположена на поверхности стола на расстоянии 100 - 300 мм от края, обращенного к пользователю, или на специальной, регулируемой по высоте рабочей поверхности подставке, отделенной от основной столешницы.

Рис. 5.4 Величина угла зрения

Из всего вышесказанного, делаю вывод, что мое рабочее место соответствует требованиям СанПиН 2.2.2./2.4.1340-03.

Цветовое оформление помещения

Выбор цветового решения производственных помещений произведен в соответствии с СН-181-70 . При выборе были учтены: характер работ, климатические и географические особенности района, освещенность, спектральный состав света, микроклимат помещения, особенность интерьера.

Потолок выполнен в белом цвете (коэффициент отражения 60 - 90 % в пределах нормы). С учётом того, что окна ориентированы на запад, для окраски стен используется краска светло-желтого цвета в ярко выраженных теплых тонах со средней величиной насыщенности. Учитывая светлую фактуру деревянных столов, шкафов и стульев, а также искусственное освещение, которое обеспечивается с помощью ламп дневного освещения, использована матовая консистенция для избегания бликов и преломлений света. Коэффициент отражения 50 %, что соответствует пределам для стен 50-60%. Насыщенность краски 0,5 %, чистота цвета 0,05.

Пол в помещении выполнен в виде паркета, поэтому воспользуемся полупрозрачным лаком светлого красно-оранжевого естественного оттенка, коэффициент отражения которого находится в пределах 30-40%, насыщенность 6 %, чистота цвета 0,51. Фактура также является ровной и матовой для избегания бликов.

С этим учетом общая картина цветового контраста остается средне выраженной, что соответствует среднему контрасту по цветовому тону при среднем яркостном контрасте[24].

Вывод: отделка помещения соответствует нормативам.

5.4.2 Обеспечение оптимальных параметров воздуха рабочих зон

Нормирование параметров микроклимата

Оптимальные нормы микроклимата приведены в таблице 5.3 (ГОСТ 12.1.005-88,СанПин 2.2.4.548-96).

Таблица 5.3 Оптимальные нормы микроклимата

Категорию работ отнесем к 1а (легкая), т.е. работы, производимые сидя и не требующие физического напряжения. При этом расход энергии составляет до 120 ккал/ч.

Анализ микроклимата в помещении.

Таблица 5.4 Микроклимат в помещении

Исходя из того, что в помещении стоит система кондиционирования воздуха, а также из анализа данных, можно сказать, что показатели микроклимата в помещении не выходят за пределы допустимых норм, которые указаны в САНПиН 2.2.4.548-96.

Нормирование уровней вредных химических веществ

Предприятие, на базе которого мы проводим исследования, находится в защищенной зоне с точки зрения экологии, поблизости нет большого движения автотранспорта. Рядом находится лесопарковая зона. По близости нет источников загрязнения, строительных площадок, промышленных предприятий. Ведь основной источник загрязнения - строительные конструкции, мебель, одежда, обувь.

Таблица 5.5 Вредные химические вещества

1 класс - чрезвычайно опасные; 2 класс - высокоопасные; 3 класс - опасные; 4 класс - умеренно опасные.

Оценивая полученные данные можно сделать вывод, что состояние ПДК в рабочей среде в пределах нормы, однако значение бензола близко к максимальному. Чтобы уменьшить этот параметр, необходимо поставить специальные очистительные фильтры в приточно-вытяжные вентиляции.[26]

Нормирование уровней аэроионизации

Согласно требованиям к ионизации помещений для работы с ПЭВМ приведем сравнительную таблицу 5.6.

Таблица 5.6 Уровни ионизации воздуха помещений при работе на ВДТ и ПЭВМ

Уровень положительных и отрицательных ионов в воздухе соответствует оптимальным значениям.

Параметры окружающего воздуха в целом не превышают ПДК, в соответствии с эффективным воздухообменом.

Лучше всего для получения оптимального значения ионизации воздуха рабочего помещения подходит установка оконного кондиционера, который осуществляет проветривание, увлажнение и ионизацию воздуха из внешней среды.

Определение вентиляционного воздухообмена обычно основано на площади помещения и количестве людей, находящихся в нем. Расчетные значения воздухообмена, определяемые по площади помещения, находятся в пределах 1-5 л/с·м² (в зависимости от субъективного мнения проектировщика). При расчете воздухообмена согласно СНиП 41.01-2003, на количество людей получаются значения от 4 до 25 л/с·чел. Практически выбор величины воздухообмена производится экспертно и не основывается на величине фактического загрязнения воздуха. Так что для качественного воздуха установим величины воздухообмена 4 л/с·м² и при расчете на количество людей - 20 л/с·чел.[20]

Таблица 5.7 Необходимый уровень воздухообмена [СНиП 41.01-2003]

Для обеспечения комфортных условий и нормального самочувствия одного человека необходимо до 60 м3/час свежего воздуха при 50% относительной влажности и скорости воздухообмена 0,5 м/сек в помещении.

5.4.3 Создание рационального освещения

Правильное освещение в помещении складывается при наличии естественного и искусственного освещения. Напомним, что ориентация окон в сторону запада. Величина естественной освещенности зависит от КЕО, который определяется из СНиП 23-05-95 для средней точности работ (размер 0,5-1 мм, IVв) и составляет 1,5% при боковом освещении.

В рабочем помещении используется комбинированная система освещения, в качестве искусственного источника света установлены лампы ЛБ-40 со световым потоком 2800 лм. (ГОСТ 6825-91) в закрытых светильниках типа Н4Т4Л 1х65.

Рис. 5.5 Схема искусственного освещения

Светильники выполнены из металлического корпуса и вмещают 1 лампу.

Освещенность рассчитывается по формуле:

 (5.2)

- световой поток одной лампы,- нормированная освещенность;- поправочный коэффициент (для стандартных светильников 1.1-1.3), 1.2;- коэффициент запаса (1.1-1.3), 1.2;- коэффициент использования, зависит от типа светильника, показателя (индекса) помещения, и т.п. (0.55-0.60), 0.6;- число люминесцентных ламп в светильнике.

Подставив эти значения в формулу  получим:

= (9 x 2800 x 0.6 x 1) / (5 x 7 x 1.2 x 1.2) = 300 лк, что удовлетворяет требованиям.

Конструктивные особенности: рассеивание прямого излучения, что предотвращает появление прямой и отраженной блесткости.

Таблица 5.8 Естественное и искусственное освещение [СНиП 23-05-95]

Для обеспечения рационального освещения в помещении для работы с ПЭВМ к общему освещению допускается установка светильников местного освещения для подсветки документов. Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300 - 500 лк. Местное освещение не должно создавать бликов на поверхности экрана.

5.4.4 Защита от шума

Как правило, основными источниками шума в помещениях, где осуществляется работа с применением ПК - это звуки, проникающие из вне: разговаривающие люди, отчасти, печатающая техника и сами ПК. Несмотря на то, что уровень шума с первого взгляда невелик, требования к соблюдению норм достаточно высоки. Это обусловлено большим влиянием данного фактора на здоровье человека.

Для уменьшения влияния шумов, в лаборатории при высоте помещения свыше 3,5 м к потолку необходимо подвешивать звукопоглотитель в виде поперечных и продольных диафрагм, обработанных с двух сторон специальным звукопоглощающим материалом. При работе оборудования со значительным уровнем шума должно применяться экранирование рабочих мест.

Допустимые уровни звукового давления на рабочих местах должны удовлетворять СаНПиН 2.2.4/2.18.562-96. В помещениях, где работают работники, осуществляющие аналитический и измерительный контроль - 60 дБ, в помещениях операторов ЭВМ - 65 дБ, на местах шумных машин - 75 дБ.

Сравнительная таблица фактических и нормируемых уровней шума в полосе октавных частот. ГОСТ 12.1.003-83, СН 2.2.4/2.1.8.562-96

Таблица 5.9 Фактические и нормирующие уровни шума

Допустимые уровни звукового давления на рабочих местах удовлетворяют СН 2.2.4/2.1.8.562-96.

Источником шума в основном является автомобильный транспорт, движение которого характерно только для начала и конца рабочего дня, поэтому играющей роли в показателях шума он не играет. Печатающая и утилизирующая техника используется крайне редко, поэтому в измерениях она не учитывается, их показатель шума не превышает нормы.

С учетом требований согласно трудовой деятельности и фактической величиной эквивалентного уровня звука помещение также соответствует нормам безопасности.

5.4.5 Обеспечение режимов труда и отдыха

Режимы труда и отдыха при работе с ПЭВМ и ВДТ должны организовываться в зависимости от вида и категории трудовой деятельности. Есть 3 группы трудовой деятельности: группа А - работа по считыванию информации с экрана ВДТ или ПЭВМ с предварительным запросом; группа Б - работа по вводу информации; группа В - творческая работа в режиме диалога с ЭВМ. В нашем случае разработки модуля, которая сопровождается творческой работой и программированием, работа относится к трудовой категории В, т.к. разработчик постоянно находится в режиме “общения” с машиной.[21]

Таблица 5.10 Время регламентированных перерывов

Продолжительность обеденного перерыва составляет 1 час, согласно правилами внутреннего трудового распорядка предприятия. Продолжительность непрерывной работы с ВДТ составляет 1 час. Таким образом, регламентированные перерывы установлены согласно СанПиН 2.2.2./2.4.1340-03 и составляют 10 минут после каждых 50 минут работы (всего 70 минут).

Работа оператора в нашем случае относится к категории «В», согласно которой среднее время работы оператора с ПЭВМ не должно превышать 6 часов за смену. На протяжении рабочей смены устанавливаются регламентированные перерывы. При 8-часовой рабочей смене для III категории работ перерывы устанавливаются через 1.5 - 2.0 часа от начала рабочей смены и через 1.5 - 2 часа после обеденного перерыва продолжительностью 20 минут каждый или продолжительностью 15 минут через каждый час работы.

Для предупреждения развития переутомления обязательными мероприятиями являются:

- проведение упражнений для глаз через каждые 20 - 25 минут работы за ПК;

устройство перерывов после каждого часа работы, независимо от объема работы, длительностью 10 - 15 минут;

подключение таймера к ПК или централизованное отключение свечения информации на экранах видеомониторов с целью обеспечения нормируемого времени работы на ПК;

проведение во время перерывов сквозного проветривания помещений с обязательным выходом персонала из него;

проведение упражнений физкультминутки в течение 1 - 2 минут для снятия локального утомления, которые должны выполняться индивидуально при появлении начальных признаков усталости.

К непосредственной работе с ВДТ и ПЭВМ допускаются лица, не имеющие медицинских противопоказаний. Профессиональные пользователи ВДТ и ПЭВМ должны проходить обязательные предварительные и периодические медицинские осмотры в порядке и в сроки, установленные Минздравмедпромом России и Госкомсанэпиднадзором России.

5.4.6 Обеспечение электробезопасности

Помещение с ЭВМ относится к классу помещений без повышенной опасности с точки зрения поражения электрическим током.

В ПЭВМ источником опасности является электрическая часть, а именно входные цепи блока питания, который может быть подключен к сети промышленного тока напряжением 220 В, частотой 50 Гц, с изолированной (заземленной) нейтралью. Выходные цепи блока питания составляют 15, 5 В. Блок питания содержит в себе схемы преобразования напряжения, схемы стабилизации и схему защитного отключения при коротком замыкании. Следовательно, согласно ПЭУ 1.1.3 устройство относится к установкам с рабочим напряжением до 1000 В.

Значение тока выше предельно допустимого значения (0,1 А) для переменного тока, следовательно, проектом предусмотрены следующие меры защиты: для защиты от поражения электрическим током все токоведущие части должны быть защищены от случайных прикосновений кожухами (ПУЭ 1.1.32); питание устройства должно осуществляется от силового щита через автоматический предохранитель, срабатывающий при коротком замыкании нагрузки. В рабочем помещении для защиты от поражения электрическим током при косвенном прикосновении используется устройство защитного отключения (УЗО) моделью ЩРН-П-12; поскольку сетевое напряжение образуется в блоке питания, выполненном в закрытом металлическом корпусе, электрически соединенным с корпусом всего устройства, то необходимо заземлить корпус всего компьютера, посредством заземленного вывода в сетевом шнуре или отдельно заземленным проводом к системе заземления в помещении. Заземление выполняется изолированным медным проводом сечением 1.5 мм² (ПУЭ 1.7.78), который присоединяется к общей шине заземления с общим сечением 48 м² при помощи сварки. Общая шина присоединяется к заземлению, сопротивление которого не должно превышать 4 Ом (ПУЭ 1.7.65).

Также обязательными мерами являются:

необходимо устанавливать ПЭВМ на жестко закрепленной подставке, исключающей даже случайное сотрясение системного блока;

следует применять стабилизированное питание ПЭВМ (с отклонением от 220В не более 10-15%). Сеть не должна иметь подключений электромоторов или других мощных или электропотребялющих устройств;

подводка сети для подключения устройств должна быть трехпроводной; ноль - электропитания, фаза, защитное заземление (или зануление, в зависимости от типа сети);

применять сетевой шнур с двойной изоляцией;

запрещается ремонт ПЭВМ и периферийных устройств, непосредственно в рабочем помещении;

в помещении должны быть непроводящие полы, отсутствовать токопроводящая пыль, отсутствовать электрически активная среда, отсутствовать возможность одновременного прикосновения к металлическим частям прибора и заземляющему устройству, отсутствовать высокая температура и сырость (ПУЭ 1.1.13).[23]

5.4.7 Защита от статического электричества

Для выполнения требований по электростатической безопасности должны быть предусмотрены средства защиты в соответствии с ГОСТ 12.4.124-83.

Нормирование допустимого поверхностного электростатического потенциала мониторов производится по СанПиН 2.2.2./2.4.1340-03 и не должны превышать 500В. Для защиты от воздействия электростатического электричества предусматриваются следующие меры:

- использование антистатических покрытий рабочей поверхности ВДТ;

необходима ежедневная влажная уборка помещения;

рекомендуется использование сотрудниками во время работы одежды из натуральных материалов;

использование защитного заземления;

использование антистатических полов;

не рекомендуется установка ПЭВМ и его клавиатуры на поверхность, которая легко собирает статическое электричество (например оргстекло);

необходимо ежедневно протирать влажной салфеткой экран, клавиатуру и другие части ПЭВМ.

Источником статического электричества в помещении могут быть остаточные заряды на незаземленных корпусах и экранах мониторов, трущиеся части принтера. Статическое электричество может привести к электрическому пробою, пожару, физиологическому воздействию на организм. [32]

5.4.8 Обеспечение допустимых уровней ЭМП

Приведем временные допустимые уровни ЭМП (в соответствии с СанПиН 2.2.2/2.4.1340-03) на рабочих местах пользователей, а также в помещениях образовательных учреждений.

Таблица 5.11 Временные допустимые уровни ЭМП, создаваемых ПЭВМ

Приведем результаты измерения напряженности электромагнитного поля по электрической составляющей, плотности магнитного потока, поверхностного электростатического потенциала на 4 рабочих местах, оснащенных ПЭВМ. Все измерения соответствуют требованиям СаНПиН 2.2.2./2.4.1340-03. Достичь ВДУ ЭМП позволяет оборудование помещение соответствующей техникой, отвечающей действующим стандартам по безопасности и правильное размещение рабочих мест.

Таблица 5.12 Результаты измерений уровней ЭМП

5.4.9 Обеспечение пожарной безопасности

Помещения, в которых установлены персональные ЭВМ, должны удовлетворять требованиям по предотвращению и тушению пожара по ГОСТ 12.1.004-91. Обязательно наличие телефонной связи и пожарной сигнализации.

В соответствии со СНиП 21-01-97 степень огнестойкости основных строительных конструкций относится к III-й категории.

Согласно НПБ 105-03 помещение соответствует категории “Д” (отсутствуют взрывоопасные вещества и легковоспламеняющиеся жидкости, вещества в холодном состоянии не являются горючими).

Таблица 5.13 Степени огнестойкости зданий

Класс возможного пожара в данном помещении А и Е.

При защите помещений с ПЭВМ, следует учитывать специфику взаимодействия огнетушащих веществ с защищаемыми оборудованием, изделиями, материалами. Данные помещения следует оборудовать хладоновыми и углекислотными огнетушителями в соответствии с учетом ПДК огнетушащего вещества.

Материалы, применяемые для ограждающих конструкций и отделки рабочих помещений должны быть огнестойкими. Для предотвращения возгорания в зоне расположения ЭВМ обычных горючих материалов (бумага) и электрооборудования, необходимо принять следующие меры:

в отделе должны быть размещены углекислотные огнетушители типов ОУ-2, ОУ-5, ОУ-8. Согласно типовым правилам пожарной безопасности на каждые 100 кв. метров площади помещения ВЦ должен приходиться один огнетушитель;

в качестве вспомогательного средства тушения пожара могут использоваться гидрант или устройства с гибкими шлангами. [29]

В здании предусмотрен эвакуационный выход в соответствии с СНиП 31-03-2001;изображена схема эвакуации из помещения в случае пожара и повешена на входную дверь. Класс функциональной пожарной опасности предприятия - Ф5 Производственные и складские здания, сооружения и помещения (для помещений этого класса характерно наличие постоянного контингента работающих, в том числе круглосуточно) по Федеральному закону от 22 июля 2008 г. № 123-ФЗ "Технический регламент о требованиях пожарной безопасности”.

В соответствии со ст. 79 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»[33], индивидуальный пожарный риск (нормативная величина пожарного риска) в зданиях, сооружениях и строениях не должен превышать значение одной миллионной в год при размещении отдельного человека в наиболее удаленной от выхода из здания, сооружения и строения точке.

Обеспечение безопасной эвакуации персонала

В исследуемом здании имеются эвакуационные выходы: на первом этаже - непосредственно ведет наружу, на каждом этаже - ведет на лестничную клетку. Выходы считаются эвакуационными, если они ведут из помещений любого этажа, кроме первого, в коридоры, ведущие в лестничную клетку (в том числе через холл), при этом лестничные клетки должны иметь выход наружу непосредственно или через вестибюль, отдельный от примыкающих коридоров перегородкой с дверями.

Ширина эвакуационного выхода должна быть не менее 1,2 м, высота - 1,9 м.

Фактическое расстояние между двумя наиболее удаленными эвакуационными выходами 50 метров, ближайшим эвакуационным выходом является выход из помещения. Проверяется соответствие расстояния по формуле:

 (5.3)

где l - минимальное расстояние (м) между наиболее удаленными друг от друга эвакуационными входами из помещения;

p - периметр этажа (м). Периметр помещения в данном случае равен 150 м.

п - число эвакуационных выходов (2 в данном случае)

Тогда:

м

> 18,4 следовательно, требование рассредоточенности эвакуационных выходов соблюдено.

Фактическое расстояние от наиболее удаленного рабочего места до эвакуационного выхода составляет 18,4 м, при этом объем помещения 15,2 тыс. м³; категория помещения по пожароопасности - Д; степень огнестойкости здания - III; плотность людского потока в общем проходе - 2 чел/м². Согласно СП 1.131 30.2009 наибольшее расстояние до эвакуационного выхода не должно превышать 95 м.

Требования СП 1.131 30.2009 и федерального законодательства по обеспечению безопасности эвакуации людей при пожаре соблюдены.

Средства извещения и сигнализации о пожаре

Основным средством извещения о пожаре на предприятии являются комбинированные извещатели типа КИ-1 из расчета один извещатель на 100 м2 помещения. Подобный извещатель эффективен в дымах любой природы, а также данный извещатель передает сигнал о пожаре по радиотелекоммуникационной системе на центральный узел связи "01" Государственной противопожарной службы. Однако, у радиоизотопных извещателей есть и недостатки, речь идет об использовании в конструкции извещателей источника радиоактивного излучения. Из-за этого, возникают проблемы соблюдения мер безопасности при эксплуатации, хранении и транспортировки, а также утилизации извещателей после окончания срока эксплуатации.

Способы и средства тушения пожара

В данном помещении имеются огнетушители ОП-8(з): масса заряда порошка - 8 кг, длина струи огнетушащего вещества - 4,5 м, продолжительность подачи огнетушащего вещества - 10 с, Огнетушащая способность (площадь, м2) 4А (18,66);144В (4,52), длина выброса 4,5м, масса 11-12кг, габариты 585х260х230мм.

Для рассматриваемого помещения классами пожара являются А и Е: класс А - пожары твердых горючих веществ и материалов, класс Е - пожары горючих веществ и материалов электроустановок, находящихся под напряжением. Рекомендуемыми огнетушащими средствами являются:

класс А - тушение пожаров, связанных с горением обычных твердых горючих веществ, таких как древесина, бумага, ткани и пластмассы, наиболее эффективно проводится водой, которая является средством охлаждения. Можно использовать также пену или огнетушащие порошки, обеспечивающие в основном поверхностное тушение.

класс Е - галоидоуглеводороды, диоксид углерода, порошки.

Отсюда можно сделать вывод, что помещение полностью оборудовано средствами тушения пожара.

Молниезащита объекта

Ожидаемое количество поражений в год (N) зданий и сооружений, не оборудованных молниезащитой, определяется из выражения:

 (5.4)

где l и b - соответственно длина и ширина здания, м;- наибольшая высота здания по его боковым сторонам, м ;- среднее число поражений молнией 1 км2 земной поверхности в год, зависящее от интенсивности грозовой деятельности, ч/год (n=2,3).

= 70 м= 45 м= 25 м= 2,3

Данный тип здания относится к I категории по категории устройства молниезащиты согласно СО - 153.34.21.122-2003.

5.4.10 Мероприятия и средства по защите окружающей среды

Утилизация компьютеров и оргтехники

Развитие современных технологий привело к серьезной проблеме утилизации электронных отходов и ее масштабы постоянно увеличиваются. В настоящее время все страны вынуждены привлекать значительные усилия и средства для ее решения.

Неправильная  <#"787589.files/image054.gif">

Рис. 5.7 Боковое одностороннее естественное освещение

Естественное освещение используется для общего освещения производственных и подсобных помещений. Оно создается лучистой энергией солнца и на организм человека действует наиболее благоприятно.

Помещения с постоянным пребыванием людей должны иметь естественное освещение. Установленные расчетом размеры световых проемов допускается изменять на +5, -10%.

Качество освещения естественным светом характеризуется коэффициентом естественной освещенности КЕО, который представляет собой отношение освещенности на горизонтальной поверхности внутри помещения к одновременной горизонтальной освещенности снаружи:

(5.6)

где Е_в - горизонтальная освещенность внутри помещения в лк;

Е_н - горизонтальная освещенность снаружи в лк.

Строительными нормами и правилами (СНиП 23-05-95) коэффициенты естественной освещенности производственных помещений установлены в зависимости от характера работы по степени точности.

Только часть проникающего через окна светового потока падает на рабочую плоскость (горизонтальная плоскость на высоте 1 м от пола), остальная часть приходится на другие поверхности помещений, которые лишь частично отражают световой поток на рабочую плоскость. По многочисленным измерениям в школах, магазинах и фабриках коэффициент использования при вертикальных окнах составляет 30 -50%. Поэтому можно принимать среднее значение 40%, что примерно соответствует коэффициенту использования при искусственном освещении помещения.

Средняя горизонтальная освещенность в помещении определяется по формуле:

 (5.7.)

Если принять горизонтальную освещенность на открытом воздухе Ен = 1500 лк, освещенность наружной поверхности окна Еок = 30%, коэффициент использования η = 40%,

Одно окно в исследуемом помещении имеет размеры 2 м х 1,2 м, всего 2 окна. Отсюда площадь окон Fок = 4,8 .

Fпом = 5м х 7м = 35

Ев=0,3*0,4*1500*4,8/35= 24,7 лк

Кео из СНиП 23-05-95 для средней точности работ (размер 0,5-1 мм, IVв) составляет 1,5% при боковом освещении.

Отсюда можно сделать вывод, что размеры световых проемов, а значит и Кео соответствуют норме.

5.6 Выводы по разделу

В данном разделе дипломного проекта была исследована потенциальная опасность данного вида трудовой деятельности для человека, возможности возникновения чрезвычайных ситуаций.

Был рассмотрен ряд вопросов по технике безопасности, производственной санитарии, экологичности производства, посчитаны нормы, предложены решения, направленные на улучшение соответствия заданным нормативам.

Были перечислены мероприятия и средства по обеспечению труда, производственной санитарии, защите окружающей среды и обеспечению защиты при чрезвычайных ситуациях.

В расчетной части приведены расчеты искусственного и естественного освещения.

Заключение

В данном дипломном проекте было разработано алгоритмическое обеспечение динамического отслеживания лиц в видеопоследовательностях. В связи с развитием технологий в области обработки сигналов и изображений в режиме реального времени все большее распространение находят сложные компьютерные системы, обеспечивающие возможность видеоконтроля в зоне обзора с автоматическим распознаванием объекта наблюдения. Зоной обзора в большинстве случаев является конкретное пространство, находящееся под контролем интеллектуальной экспертной системы безопасности, которая принимает решения аналогично человеку-охраннику. Для принятия такой системой решения ей необходимы определенные данные об объекте, которые можно получить за счет отслеживания ключевых признаков объекта. В случае, если таким объектом является человек, наиболее характерные признаки можно получить путем отслеживания его лица. При этом системе приходится иметь дело с нестатическими изображениями или, иначе говоря, с видеопоследовательностью.

Одним из основных элементов процесса отслеживания является определение (предугадывание) позиции объекта, например, лица, в следующем кадре, основанное на предположениях, сделанных по позиции объекта в предыдущем кадре. Отслеживание - это очень быстрая операция по сравнению с выделением и распознаванием, именно поэтому она является ключевым элементом любой системы распознавания, работающей в режиме реального времени в таких приложениях как: распознавание лиц, видеоконференции, наблюдение, интерфейс «человек-машина», виртуальная реальность, зрение роботов.

Следовательно, разработка данного алгоритмического обеспечения - актуальная задача.

Таким образом, в дипломном проекте в соответствии с заданием были разработаны:

         архитектура средств динамического отслеживания лиц;

         алгоритм динамического отслеживания лиц;

         программное обеспечение протестировано на работоспособность и точность распознавания (видео допускает смены планов трансляции, при этом объект все равно отслежен);

         приведена экономическая целесообразность проекта;

         учтены экологические аспекты при разработке.

Также были рассмотрены основные методы и алгоритмы распознавания лиц и объектов в видеопотоке и указаны их основные достоинства и недостатки. Рассмотрены основные методы выделения движущихся объектов.

Отдел, в котором происходит вся работа, включает в себя некоторое количество рабочих мест, оборудованных вентиляцией, местным освещением, необходимым оборудованием. В процессе разработки алгоритма и ПО, наиболее опасным, с точки зрения безопасности и экологичности, является влияние статического и электромагнитного полей на человека, а также электробезопасность. Эти особенности требуют от персонала соблюдения правил техники безопасности, а также общей культуры работы.

ПО, разработанное на основе алгоритма динамического отслеживания лиц, уже используется в ФГУП НИИ «Квант».

Список литературы

1.   Брилюк Д.В., Старовойтов В.В. Распознавание человека по изображению лица нейросетевыми методами. - Минск, 2002.

.     Алфимцев А.Н., Лычков И.И. Метод обнаружения объекта в видеопотоке в реальном времени // Вестник ТГТУ.- 2011.- Т. 17.- № 1

3.      Козлов В.А., Потапов А.С. Анализ методов выделения движущихся объектов на видеопоследовательностях с шумами // Научно-технич. вестник СПГУ ИТ. - 2011. - № 3 (73)

.        Байгарова Н.С., Бухштаб Ю.А. Некоторые принципы организации поиска видеоданных // Программирование.- 1999.- № 3

5.      http://www.emgu.com Сайт о Emgu CV

.        http://www.aforgenet.com Сайт для разработчиков и исследователей в области компьютерного зрения

7.      http://www.cognitec-systems.de Сайт программного продукта FaceVACS

8.      http://www.visagetechnologies.com Ресурс о среде для разработчиков Visage|SDK

.        http://habrahabr.ru Новостной сайт об ИТ

10.    http://research.microsoft.com Сайт об исследованиях компании Microsoft

11.    http://software.intel.com Сайт компании Intel

12.    http://www.neurotechnology.com Ресурс о нейронных сетях

.        http://sl-matlab.ru Сайт о программных продуктах MatLab

.        http://ru.wikipedia.org OpenCV Электронная энциклопедия

.        Алфимцев А.Н. Разработка и исследование методов захвата, отслеживания и распознавания динамических жестов// МГТУ им. Н.Э. Баумана.- Москва, 2008.

.        Ирматов А.А., Буряк Д.Ю. Способ и система для распознавания лица с учетом списка людей, не подлежащих проверке// Корпорация «Самсунг электроникс Ко., Лтд.».-Москва, 2010.

17. International Standard ISO/IEC 19794-5:2005. Information technology - Biometric data interchange formats - Part 5: Face image data.

18.    FaceVACSTechnology. B6T8 Algorithm Performance. http://www.cognitec-systems.de/fileadmin/cognitec/media/technology/FaceVACS-biometric-performance-b6t8.pdf.

19.    Гигиенические требования к персональным электронно-вычислительным машинам и организация работы /СанПиН 2.2.2/2.4.1340-03. - М.: Госкомэпиднадзор, 2003

20. Гигиенические требования к аэроионному составу воздуха производственных и общепроизводственных и общественных помещений СанПиН 2.2.4.1194-03. - М.: Госкомэпиднадзор, 2003.

21.    Денисенко Г.Ф. Охрана труда. - М.: Высшая школа, 1985.

.        Павлов С.П., Губонина З.И. Охрана труда в приборостроении. - М.: Высшая школа, 1986.

.        Правила Устройства Электроустановок /ПУЭ/, 7 изд. - М.: ЗАО «Энергосервис», 2003.

.        Указания по проектированию цветовой отделки интерьеров производственных зданий промышленных предприятий /СН-181-70/. -М.: Стройиздат, 1972.

.        Долин П.А. Справочник по технике безопасности. - М.: Энергоатомиздат, 1985.

.        Справочник предельно допустимых концентраций вредных веществ в пищевых продуктах и среде обитания. М.: Издательство МГОУ, 1993.

.        Защита окружающей среды от техногенных воздействий / под ред. Г.Ф. Невской. - М.: Издательство МГОУ, 1993.

.        Охрана труда в вычислительных центрах. - М.: Машиностроение, 1990.

.        Пожарная безопасность. Взрывобезопасность: справочник / под ред. А.И. Баратова. - М.: Химия. 1987.

.        Кораблев В.П. Электробезопасность. - М.: Московский рабочий, 1985.

.        Лапин В.Л. и др. Безопасное взаимодействие человека с техническими системами. - Курск, 1995.

.        Афанасьев А.И., Карнаух О.И. и др. Обеспечение электромагнитной безопасности, устойчивости работы и электромагнитной совместимости компьютерной и офисной техники в реальных условиях ее эксплуатации. ФГУП «НПП» «Циклон-Тест», 2004.

.        Федеральный закон №123-ФЗ от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности».
