Расчет выпарного аппарата

Содержание

Задание на курсовой проект

Введение

. Расчет кожухотрубной теплообменной аппаратуры

. Расчет трубной решетки

. Расчёт фланцевого соединения

. Расчёт на герметичность фланцевого соединения:

. Подбор и расчёт опор

. Укрепление вырезов отверстий

Заключение

Список литературы

Задание на курсовой проект

Вариант 2

Введение

Кожухотрубчатые теплообменные аппараты являются наиболее применяемыми практически во всех отраслях промышленности, что предопределено длительной историей развития и совершенствования данного типа оборудования, простотой и надежностью конструктивных решений, доступностью и технологичностью материалов, применяемых как при изготовлении, так и при ремонте, отработанностью проведения монтажа и пуска в эксплуатацию, легкостью в обслуживании и надежностью в работе.

В кожухотрубчатых теплообменных аппаратах достигаются достаточно большие соотношения поверхности теплообмена к объему и массе. Размеры поверхности теплообмена легко можно варьировать в широких пределах, конструкция имеет достаточную прочность и выдерживает нормальные нагрузки при сборке, перевозке и монтаже теплообменника, а также внутренние и внешние напряжения в обычных условиях эксплуатации. Очистка кожухотрубчатых теплообменных аппаратов не вызывает затруднений, а его элементы, наиболее подверженные коррозии, - прокладки и трубы, - легко могут быть заменены. Конструктивные особенности позволяют применять этот тип почти во всех случаях, включая предельно низкие или высокие температуры и давления, большие градиенты температур, при испарении и конденсации, а также при использовании сильно загрязненных и коррозионно-активных теплоносителей.

По назначению кожухотрубчатые теплообменные аппараты делятся на теплообменники (Т), холодильники (X), конденсаторы (К) и испарители (И); по конструкции - на аппараты с неподвижными трубными решетками (тип Н), с температурным компенсатором на кожухе (тип К), с плавающей головкой (тип П) и с U-образными трубами (тип У).

Теплообменники предназначены для нагрева и охлаждения различных сред с температурой теплообменивающих сред от минус 30 до +350 °С (типы ТН и ТК) и от минус 30 до +450 °С (типы ТП и ТУ).

Холодильники - для охлаждения различных жидких или газообразных сред пресной, морской водой или хладагентами с температурой охлаждаемой среды в кожухе от 0 до +300 °С (типы ХН и ХК) и от 0 до +400 °С (тип ХП) и температурой охлаждающей среды в трубах от минус 20 до +60 °С.

Конденсаторы - для конденсации и охлаждения парообразных сред пресной, морской водой или другими хладагентами с температурой конденсируемой среды в кожухе от 0 до +300 °С (типы КН и КК) и от 0 до +400 °С (тип КП) и температурой охлаждающей среды в трубах от минус 20 до +60 °С.

Испарители - для нагрева и испарения различных жидких сред с температурой греющей и испаряемой сред от минус 30 до +350 °С (типы ИН и ИК) и от минус 30 до +450 °С (типы ИП и ИУ).

Холодильные конденсаторы (тип КТ) - для сжижения хладагента в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения, работающих в пределах температур конденсируемого хладагента от 0 до +100 °С, при температуре охлаждающей среды от минус 40 до +50 °С.

Холодильные испарители (тип ИТ) - для охлаждения воды и растворов давлением до 0,6 МПа (6 кгс/см²) в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения, работающих в пределах температур насыщения от +40 до минус 40 °С; жидких технологических сред давлением 1-2,5 МПа (10-25 кгс/см²) в установках, работающих в пределах насыщения от +40 до минус 60°С.

Теплообменные аппараты типов П и У применяются при значительной разности температур стенок кожуха и труб, а также в случае необходимости механической чистки трубного пучка снаружи.

Теплообменные аппараты изготовляются:

по расположению - вертикальными (типы Н, К и П) и горизонтальными (типы Н, К, П и У);

по числу ходов в трубном пространстве - одноходовыми (типы Н и К), двухходовыми (типы Н, К, П и У), четырехходовыми (типы Н, К и П) и шестиходовыми (типы Н, К и П);

по компоновке - одинарными и сдвоенными;

по материалу основных узлов и деталей - с деталями трубного и межтрубного пространств из углеродистой или коррозионностойкой стали; с деталями трубного пространства из коррозионностойкой стали, а межтрубного пространства - из углеродистой стали; с трубами из латуни или алюминиево-магниевого сплава и деталями межтрубного пространства из углеродистой стали.

Теплообменные аппараты изготовляются с кожухами диаметром 159, 273, 325, 400, 426, 600, 630, 800, 1000, 1200 и 1400 мм (для типов Н и К), 1600, 1800 и 2000 мм (для типа Н), 325, 400, 426, 500, 530, 600, 630, 800, 1000, 1200 и 1400 мм (для типов П и У) и 800, 1000, 1200, 1600, 2400, 2600 и 2800 мм (для испарителей типов П и У).

Для стандартных теплообменных аппаратов типов Н и К применяются трубы 20 х 2 и 25 х 2 мм; для аппаратов типа П - трубы 20 х 2, 25 х 2 и 25 х 2,5 мм; для аппаратов типа У - трубы 20 х 2 мм. Трубы в трубных решетках крепятся методом развальцовки или обварки с подвальцовкой в соответствии с ОСТ 26-02-1015-85.

1. Расчет кожухотрубной теплообменной аппаратуры

Ориентировочно определяем длину пучка теплообменных труб по формуле

=1,38·1700=2346 мм

где

D = 2а

D - внутренний диаметр кожуха.

Определяем расстояние a₁ от оси кожуха до оси наиболее удаленной теплообменной трубы по чертежу решетки

а₁=0,483D=0.483·1700=821,1 мм;

Определяем диаметр окружности вписанной в максимальную беструбную зону по чертежу решетки (см. рис.12).

DE = 0,055D=0,055·1700=93,5 мм

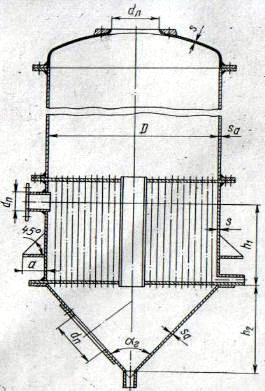

Рисунок 1- Расчетная схема аппарата

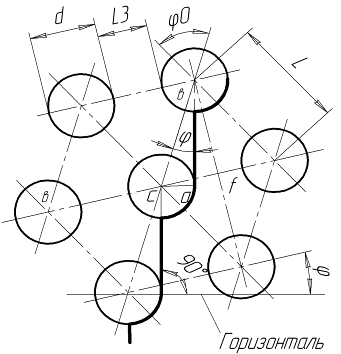

Рисунок 2- Схема расположения труб по вершинам равносторонних треугольников (по сторонам правильных шестиугольников и обтекания их конденсатом

Рисунок 3 - Схема для определения диаметра окружности, вписанной в максимальную беструбную зону

. Расчет трубной решетки

Определяем вспомогательные величины коэффициенты влияния давления на трубную решетку

,

,

где d_т - наружный диаметр труб, мм; а₁ - расстояние от оси кожуха до оси наиболее удаленной теплообменной трубы, мм; s_T - толщна стенок труб, мм.

Модуль упругости основания (системы труб) определяется по формуле

 МПа

Е_Т - модуль продольной упругости материала труб, МПа;

Ер - модули продольной упругости материалов решетки, труб и кожуха (углеродистая сталь при температуре-до 100°С), МПа;

Приведенное отношение жесткости труб к жесткости кожуха

где s_к - толщина стенки цилиндрической обечайки (кожуха), мм

Относительная характеристика беструбного края

m_н=a/a₁=1,035=1,04

Определяем приведенное давление

p₀=atk_yl+[h_Т-1+m_cp+m_н(m_н+0,5)]p_T-[h_м-1+m_cp+ m_н(m_н+0,3ρ)]p_м=

=10^-5·1,2·14·13,5·1173+(0,68-1+0,2154+1,04·(1,04+0,5))·0,7-(0,6-1+0,2154+1,04·(1,04+0,3))·1=1,62 МПа

a=a_Т=a_К

где a- коэффициент линейного расширения материалов труб и кожуха, 1/град; t - разность температур кожуха греющей камеры и трубок;

p_м - расчетное давление в межтрубном пространстве;

p_т - расчетне давление в трубном пространстве;

Определяем коэффициент ослабления трубной решетки

j_р=1-d₀/t_p=1-43/54,6=0,2125

где d₀ - диаметр отверстия в решетке для труб, мм;

t_p - шаг расположения отверстий в решетке, мм.

Определяем допускаемое значение амплитуды условных упругих напряжений [σa]=280МПа при числе циклов погружения, равном 10 000, за расчетный срок службы аппарата.

Определяем коэффициенты

,

Определяем расчетную толщину трубной решетки определяем по формуле:

 мм

принимаем толщину трубной решетки с учетом прибавок на коррозию и округления до ближайшей большего стандартного значения толщины.

Толщину трубной решетки проверяем по формуле:

.

Определяем осевое усилие в кожухе по формуле

.

Определяем осевое усилие в трубе

.

,

.

Проверяем прочность трубы по формуле:

. Расчёт фланцевого соединения

теплообменник выпарной кожухотрубный хладагент

Определение конструктивных параметров соединения

. Толщина S₀ втулки фланца в зависимости от его конструкции (тип фланца - свободный) принимается таким образом, что удовлетворяет условию S₀ > S.

Высота hв втулки свободного фланца:

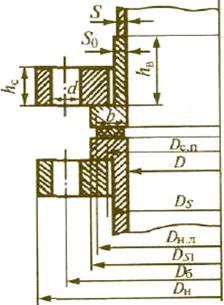

Рисунок 4 - Расчётная схема

Внутренний диаметр свободного кольца Ds принимаем.

Диаметр Dб болтовой окружности фланцев:

где u₁ - нормативный зазор между гайкой и обечайкой (u₁ = 8 мм)₆ =24 мм - наружный диаметр болта- внутренний диаметр свободного кольца.

Наружный диаметр фланца:

где а - конструктивная добавка для размещения гаек по диаметру фланца

Наружный диаметр прокладки выбираем с учетом условия

,

где D_s1 - наружный диаметр бурта ().

Средний диаметр прокладки

,

где b - ширина прокладки

Определяем количество болтов, необходимое для обеспечения герметичности соединения:

шт.,

где t_ш - рекомендуемый шаг расположения болтов, выбираемый в зависимости от давления (при P_р = 0,6 -1,0 МПа t_ш = (4,0 · 20) d_б).

Полученное значение округляем до значения, кратного четырём.

Высота (толщина) фланца ориентировочно, м:

,

где λ_ф = 0,3._экв - эквивалентная толщина втулки фланца, м.

4. Расчёт на герметичность фланцевого соединения

Определяем нагрузки в соединений при монтаже - F_б1 и в рабочих условиях - F_б2 (см. рис. 5)

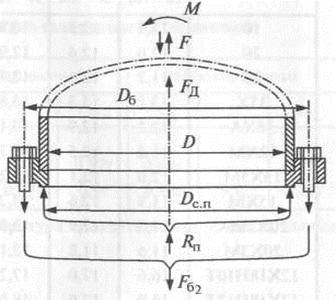

Рисунок 5 - Схема действия нагрузок на фланец в рабочих условиях

Равнодействующая от сил внутреннего давления в МН

где b₀ - эффективная ширина прокладки, м (при b < 15 мм b₀ = b = 15 мм); k_пр - коэффициент, зависящий от материала и конструкции прокладки

Определяем усилие, возникающее от температурных деформаций

где α_ф, α_б, α_с - соответственно коэффициенты линейного расширения материала фланца, болтов и свободного кольца);_ф, t_б, t_с - соответственно температуры фланца, болтов, свободного кольца (табл.7);_б, y_п, y_ф, y_с - податливости соответственно болтов, прокладки, фланцев, свободного кольца, определяемые по формулам:

где E_б - модуль упругости материала болтов (табл. 8)_б - расчётная площадь поперечного сечения болта по внутреннему диаметру резьбы _б - расчётная длина болта, м.

,

где l_бо - расстояние между опорными поверхностями головки болта и гайки, определяется по формуле

,

где h_п - высота стандартной прокладки;

d = d_б - диаметр отверстия под болт, м.

Податливость прокладки

,

где к_п = 0,09 - коэффициент обжатия прокладки из резины;

Е_п - модуль упругости материала прокладки (табл. 5).

Податливость фланцев

,

где Е - модуль упругости материала фланца, Н/м²;

v, λ_ф - безразмерные параметры.

,

,
