Материал: Расчет технологического режима эксплуатации - предельный безводный дебит на примере скважины Комсомольского газового месторождения

Расчет технологического режима эксплуатации - предельный безводный дебит на примере скважины Комсомольского газового месторождения

Министерство образования и науки Российской Федерации

Российский государственный университет нефти и газа имени И.М. Губкина

Факультет разработки нефтяных и газовых месторождений

Кафедра разработки и эксплуатации газовых и газоконденсатных месторождений

КОНТРОЛЬНАЯ РАБОТА

по курсу «Разработка и эксплуатация газовых и газоконденсатных месторождений»

на тему: «Расчет технологического режима эксплуатации - предельный безводный дебит на примере скважины Комсомольского газового месторождения».

Выполнил Кибишев А.А.

Проверил: Тимашев А.Н.

Москва, 2014

Содержание

1. Краткая геолого-промысловая характеристика месторождения

. Конструкция скважин для месторождений, вскрывших пластовую воду

. Технологические режимы эксплуатации скважин, причины ограничения дебитов

. Расчет безводного дебита скважины, зависимость дебита от степени вскрытия пласта, параметра анизотропии

. Анализ результатов расчетов

Список используемой литературы

1.
Краткая геолого-промысловая характеристика месторождения

Комсомольское газоконденсатнонефтяное месторождение расположено на территории Пуровского района Ямало-Ненецкого автономного округа, в 45 км южнее районного центра посёлка Тарко-Сале н 40 км восточнее посёлка Пурпе.

Ближайшие месторождения с утверждёнными в ГКЗ СССР запасами нефти Усть-Харампурское (10 - 15 км к востоку). Ново-Пурпейское (100 км к западу).

Месторождение открыто в 1967 году первоначально как газовое (С'еноманская затежь). Как нефтяное открыто в 1975 году. В 1980 году была составлена технологическая схема разработки, реализация которой началась в 1986 году.

Действующий газопровод Уренгой - Новополоцк находится в 30 км к западу от месторождения. В 35 - 40 км к западу проходит трасса железной дороги Сургут - Уренгой.

Территория представляет собой слегка всхолмленную (абсолютные отметки плюс 33, плюс 80 м), заболоченную, с многочисленными озерами равнину. Гидрографическая сеть представлена реками Пякупур и Айваседапур (притоки реки Пур). Реки судоходны лишь во время весеннего паводка (июнь), который длится один месяц.

Комсомольское месторождение расположено в пределах структуры П порядка - Пякупуровского куполовидного поднятия, входящего в состав Северного мегавала.

Пякупуровское куполовидное поднятие представляет приподнятую зону неправильной формы, ориентированную в юго-западно-северо-восточном направлениях, осложнённую несколькими локальными поднятиями III порядка.

Анализ физико-химических свойств нефти, газа и воды позволяет подобрать наиболее оптимальное скважинное оборудование, режим работы, технологию хранения и транспортировки, тип операции по обработке призабойной зоны пласта, объем закачиваемой жидкости и многое другое.

Физико-химические свойства нефти и растворенного газа Комсомольского месторождения изучались по данным исследований поверхностных и глубинных проб.

Часть параметров определялась непосредственно на скважинах (замеры давлений, температур, и др.) Анализ проб проводился в лабораторных условиях в ТЦЛ. ООО "Геохим”, ООО "Реагент" г. Тюмени.

Поверхностные пробы отбирались из выкидной линии при работе скважин на определённом режиме. Все исследования поверхностных проб нефти и газа проводились по методикам, предусмотренным Государственными стандартами.

В процессе исследований был изучен компонентный состав нефтяного газа, результаты приведены в таблице 1.

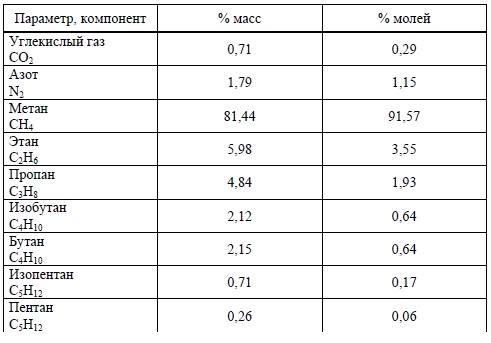

Таблица 1 - Компонентный состав нефтяного газа.

К подсчету запасов рекомендуются параметры, определенные при стандартных условиях и способе, приближенном к условиям разгазирования нефти на промысле, то есть при ступенчатой сепарации. В связи с этим результаты исследований проб нефтяным методом дифференциального разгазирования в расчете средних значений не использовались.

Свойства нефтей также изменяются по разрезу. Анализ результатов лабораторных исследований проб нефтей не позволяет выделить строгие закономерности, однако можно проследить основные тенденции изменения свойств нефтей. С глубиной плотность и вязкость нефти имеют тенденцию к уменьшению, такая же тенденция сохраняется н для содержания смол.

Содержание серы самое высокое в верхних пластах группы ПК. в залежах пластов группы АП содержание серы уменьшается.

Растворимость газов в воде гораздо ниже, чем в нефти. При увеличении минерализации воды растворимость газов в воде уменьшается.

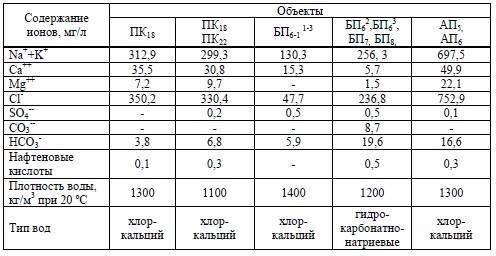

Таблица 2 - Химический состав пластовых вод.

2.      Конструкция скважин для месторождений, вскрывших пластовую воду

В газовых скважинах может происходить конденсация парообразной воды из газа и поступление воды на забой скважины из пласта. В газоконденсатных скважинах к этой жидкости добавляется углеводородный конденсат, поступающий из пласта и образующийся в стволе скважин. В начальный период разработки залежи при высоких скоростях газового потока на забое скважин и небольшом количестве жидкости она практически полностью выносится на поверхность. По мере снижения скорости потока газа на забое и увеличения расхода жидкости, поступающей на забой скважины за счет обводнения проницаемых пропластков и увеличения объемной конденсатонасыщенности пористой среды, не обеспечивается полный вынос жидкости из скважины, происходит накопление столба жидкости на забое. Он увеличивает противодавление на пласт, приводит к существенному снижению дебита, прекращению притока газа из низкопроницаемых пропластков и даже полной остановке скважины.

Предотвратить поступление жидкости в скважину можно поддержанием условий отбора газа на забое скважины, при которых не происходит конденсации воды и жидких углеводородов в призабойной зоне пласта, недопущением прорыва конуса подошвенной воды или языка краевой воды в скважину. Кроме того, можно предотвратить поступление воды в скважину изоляцией посторонних и пластовых вод.

Жидкость с забоя скважин удаляется непрерывно или периодически. Непрерывное удаление жидкости из скважины осуществляется эксплуатацией ее при скоростях, обеспечивающих вынос жидкости с забоя в поверхностные сепараторы, отбором жидкости через спущенные в скважину сифонные или фонтанные трубы с помощью газлифта, плунжерного лифта или откачки жидкости скважинными насосами.

Периодическое удаление жидкости можно осуществить остановкой скважины для поглощения жидкости пластом, продувкой скважины в атмосферу через сифонные или фонтанные трубы без закачки или с закачкой ПАВ (пенообразователей) на забой скважины.

Выбор способа удаления жидкости с забоя скважин зависит от геолого-промысловой характеристики газонасыщенного пласта, конструкции скважины, качества цементирования заколонного пространства, периода разработки залежи, а также от количества и причин поступления жидкости в скважину. Минимальное выделение жидкости в призабойной зоне пласта и на забое скважины можно обеспечивать регулированием забойного давления и температуры. Количество воды и конденсата, выделяющихся из газа на забое скважины при забойных давлении и температуре, определяется по кривым влагоемкости газа и изотермам конденсации.

Для предупреждения прорыва конуса подошвенной воды в газовую скважину ее эксплуатируют при предельных безводных дебитах, определяемых теоретически или специальными исследованиями.

Посторонние и пластовые воды изолируются закачкой цементного раствора под давлением. Во время этих операций газонасыщенные пласты изолируют от обводненных пакерами. На подземных хранилищах газа отработан метод изоляции обводненных пропластков закачкой в них ПАВ, препятствующих поступлению воды в скважину. Опытно-промышленные испытания показали, что для получения устойчивой пены "концентрацию пенообразователя" (в пересчете на активное вещество) следует принять равной 1,5-2% объема закачиваемой жидкости, а стабилизатора пены - 0,5-1%. Для перемешивания ПАВ и воздуха на поверхности применяют специальное устройство - аэратор (типа "перфорированная труба в трубе"). Через перфорированный патрубок компрессором закачивают воздух в соответствии с заданной а, в наружную трубу закачивают водный раствор ПАВ насосом с расходом 2-3 л/с.

Эффективность метода удаления жидкости обосновывается специальными исследованиями скважин и технико-экономическими расчетами. Для поглощения жидкости пластом скважину останавливают на 2-4 ч. Дебиты скважин после пуска возрастают, однако не всегда компенсируют потери в добыче газа вследствие простоя скважин. Поскольку столб жидкости не всегда уходит в пласт, а при низких давлениях приток газа может не возобновиться, этот метод применяют редко. Подключение скважины к газосборной сети низкого давления позволяет эксплуатировать обводненные скважины, отделять воду от газа, использовать газ низкого давления в течение длительного времени. Продувка скважин в атмосферу осуществляется в течение 15-30 мин. Скорость газа на забое должна при этом достигать 3-6 м/с. Метод прост и применяется, если дебит восстанавливается на длительный срок (несколько суток). Однако этому методу присущи многие недостатки: жидкость с забоя удаляется не полностью, возрастающая депрессия на пласт приводит к интенсивному поступлению новых порций воды, разрушению пласта, образованию песчаной пробки, загрязнению окружающей среды, потерям газа.

Периодическая продувка скважин через НКТ диаметром 63-76 мм или через специально спущенные сифонные трубы диаметром 25-37 мм осуществляется тремя способами: вручную либо автоматами, установленными на поверхности или на забое скважины. От продувки в атмосферу этот метод отличается тем, что он применяется только после накопления определенного столба жидкости на забое.

Газ из скважины вместе с жидкостью поступает в газосборный коллектор низкого давления, отделяется от воды в сепараторах и поступает на компримироваиие или сжигается в факеле. Автомат, установленный на устье, периодически приоткрывает клапан на рабочей линии. Команду на это автомат получает при возрастании до заданного перепада между давлениями в затрубном пространстве и в рабочей линии. Величина этого перепада зависит от высоты столба жидкости в НКТ.

Автоматы, установленные на забое, также срабатывают при определенной высоте столба жидкости. Устанавливают один клапан на входе в НКТ или несколько пусковых газлифтных клапанов на нижнем участке НКТ.

Для накопления жидкости на забое может использоваться внутрискважинная сепарация газожидкостного потока. Такой способ сепарации с последующей продавкой жидкости в нижележащий горизонт был испытан после предварительных лабораторных исследований на скв. 408 и 328 Коробковского месторождения. При этом методе существенно уменьшаются гидравлические потери давления в стволе скважины и расходы на сбор и утилизацию пластовых вод.

Периодическое удаление жидкости можно осуществлять и при подаче ПАВ на забой скважины. При контакте воды с пенообразующим веществом и барботаже газа через столб жидкости образуется пена. Поскольку плотность пены существенно меньше плотности воды, даже сравнительно небольшие скорости газа (0,2-0,5 м/с) обеспечивают вынос пенообразной массы на поверхность.

При минерализации вод менее 3-4 г/л применяется 3-5%-ный водный раствор сульфонола, при высокой минерализации (до 15-20 г/л) используют натриевые соли сульфокислот. Жидкие ПАВ периодически закачиваются в скважину, а из твердых ПАВ (порошки "Дон", "Ладога", Триалон и др.) изготовляют гранулы диаметром 1,5-2 см или стержни длиной 60-80 см, которые затем подают на забой скважин.

Для скважин, имеющих приток воды до 200 л/сут, рекомендуется вводить до 4 г активного вещества ПАВ на 1 л воды, на скважинах с притоком до 10 т/сут это количество уменьшается.

Ввод на отдельных скважинах Майкопского месторождения до 300-400 л растворов сульфонола или порошка "Новость" приводил к увеличению дебитов в 1,5-2,5 раза по сравнению с начальными, продолжительность эффекта достигала 10-15 сут. Присутствие конденсата в жидкости снижает активность ПАВ на 10-30%, а если конденсата больше, чем воды, пена не образуется. В этих условиях применяют специальные ПАВ.

Непрерывное удаление жидкости с забоя происходит при определенных скоростях газа, обеспечивающих образование капельного двухфазного потока. Известно, что эти условия обеспечиваются при скоростях газа более 5 м/с в колоннах труб диаметром 63-76 мм при глубинах скважин до 2500 м.

Непрерывное удаление жидкости применяется в тех случаях, когда пластовая вода непрерывно поступает на забой скважины, Диаметр колонны НКТ подбирается таким, чтобы получить скорости потока, обеспечивающие вынос жидкости с забоя. При переходе на меньший диаметр труб увеличиваются гидравлические сопротивления. Поэтому переход на меньший диаметр эффективен в том случае, если потери давления на трение меньше противодавления на пласт столба жидкости, которая не удаляется с забоя.

Для удаления жидкости с забоя успешно применяются газлифтные системы с забойным клапаном. Газ отбирается по затрубному пространству, а жидкость удаляется через НКТ, на которых установлены пусковые газлифтные и забойные клапаны. На клапан действует сила сжатия пружины и разность давлений, создаваемых столбами жидкости в НКТ и в затрубье (вниз), а также сила, обусловленная давлением в за- трубном пространстве (вверх). При расчетном уровне жидкости в затрубном пространстве соотношение действующих сил становится таким, что клапан открывается и жидкость поступает в НКТ и далее в атмосферу или в сепаратор. После снижения уровня жидкости в затрубье до заданного входной клапан закрывается. Жидкость внутри НКТ накапливается до тех пор, пока не сработают пусковые газлифтные клапаны. При открытии последних газ из затрубного пространства поступает в НКТ и выносит жидкость на поверхность. После снижения уровня жидкости в НКТ пусковые клапаны закрываются, и внутри труб снова накапливается жидкость за счет перепуска ее из затрубья.

В газовых и газоконденсатных скважинах применяют плунжерный лифт типа "летающий клапан”. В нижней части колонны НКТ устанавливают трубный ограничитель, а на фонтанной арматуре - верхний амортизатор. Плунжер помещают в фонтанные трубы, которые служат ему направляющим каналом - "цилиндром", а сам он выполняет роль "поршня”.

Практикой эксплуатации установлены оптимальные скорости подъема (1-3 м/с) и падения (2-5 м/с) плунжера. При скоростях газа у башмака более 2 м/с применяют плунжерный лифт непрерывного действия.

При низких пластовых давлениях в скважинах глубиной до 2500 м применяют скважинные насосные установки. В этом случае удаление жидкости не зависит от скорости* газа и может осуществляться до самого конца разработки залежи при снижении устьевого давления до 0,2-0,4 МПа. Таким образом, скважинные насосные установки применяют в условиях, когда другие способы удаления жидкости вообще нельзя применить либо их эффективность резко падает.

Скважинные насосы устанавливают на НКТ, а газ отбирают через затрубное пространство. Чтобы исключить поступление газа на прием насоса, его размещают ниже зоны перфорации под буферным уровнем жидкости или над забойным клапаном, который пропускает в НКТ только жидкость.

месторождение скважина дебит анизотропия

3.      Технологические режимы эксплуатации скважин, причины ограничения дебитов

Технологический режим работы проектных скважин относится к числу наиболее важных решений, принимаемых проектировщиком. Технологический режим работы, наряду с типом скважины (вертикальная или горизонтальная), предопределяет их число, следовательно, наземную обвязку, а в конечном счете, капвложения на освоение месторождения при заданном отборе из залежи. Трудно найти проблему при проектировании которая имела бы, как технологический режим, многовариантное и сугубо субъективное решение.
