Материал: Расчет систем теплоснабжения микрорайона города
При t0:
Находим температуру сетевой воды в обратной магистрали для повышения температурного графика:
При t0:
При tн’:
Строим график
. Находим перепад температур сетевой
воды в верхней ступени подогревателя при t0 и tн’.
Вычисляем температуру сетевой воды в
подающей магистрали тепловой сети для повышенного температурного графика:
Строим график τ1п=f(tн)
(приложение 2)
3
ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ТЕПЛОНОСИТЕЛЯ В ТЕПЛОВЫХ СЕТЯХ. ЗАКРЫТЫЕ СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ
При качественном регулировании отпуска теплоты
расчетные расходы сетевой воды на отопление и вентиляцию, т/ч, согласно [4]
определяются по следующим формулам:
где τ1, τ2 - расчетные температуры сетевой воды соответственно в подающем и обратном теплопроводах при tо, оС;
Qomax, Qvmax- соответственно максимальные тепловые потоки на отопление и вентиляцию при tо, кВт;
c- удельная теплоемкость воды, кДж/(кг*оС).
Расчетные расходы сетевой воды на горячее водоснабжение, т/ч, зависят от схемы присоединения водоподогревателей и определяются:
При двухступенчатых схемах присоединения водоподогревателей:

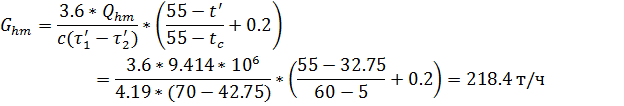

Среднечасовой:
Максимальный:
где τ1’, τ2’- температура воды в подающем и обратном теплопроводах в точке излома графика температур воды, оС.
При центральном качественном регулировании
отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения
расчетный расход сетевой воды в двухтрубных тепловых сетях определяется как
сумма расходов воды на отопление и вентиляцию без учета нагрузки горячего
водоснабжения (K3=0)
Таблица 3. Показатели расхода сетевой воды на ГВС, отопление и вентиляцию
|
№ квартала |
G0 max |
Gv max |
G 2hm |
G2hmax |
Qh max |
|||||
|
1 |
37,4815 |
4,4978 |
12,5869 |
32,039347 |
1491,6 |
29,793 |
3,5752 |
10,005 |
25,467173 |
1185,6 |
|
3 |
37,4815 |
4,4978 |
12,5869 |
32,039347 |
1491,6 |
|||||
|
4 |
29,793 |
3,5752 |
10,005 |
25,467173 |
1185,6 |
|||||
|
5 |
49,655 |
5,9586 |
16,6749 |
42,445289 |
1976,1 |
|||||
|
6 |
17,3792 |
2,0855 |
5,83623 |
14,855851 |
691,62 |
|||||
|
7 |
21,8642 |
2,6237 |
7,34235 |
18,689619 |
870,11 |
|||||
|
8 |
20,743 |
2,4892 |
6,96582 |
17,731177 |
825,48 |
|||||
|
9 |
29,1523 |
3,4983 |
9,7898 |
24,919492 |
1160,1 |
|||||
|
10 |
62,4691 |
7,4963 |
20,9781 |
53,398912 |
2486 |
|||||
|
11 |
29,1523 |
3,4983 |
9,7898 |
24,919492 |
1160,1 |
|||||
|
12 |
40,0193 |
4,8023 |
13,4391 |
34,208678 |
1592,6 |
|||||
|
13 |
62,9697 |
7,5564 |
21,1462 |
53,826788 |
||||||
|
14 |
23,1723 |
2,7807 |
7,78164 |
19,807801 |
922,16 |
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||||
|
Итого |
491,125 |
58,935 |
164,928 |
419,81614 |
19545 |
|||||
|
Итого с учетом 5% |
515,682 |
61,882 |
173,174 |
440,80695 |
20522 |
