Материал: Расчет посадок на различные типы деталей сборочных единиц

Определим допуски элементов шпоночного соединения по таблице [2, табл. 7, стр. 313]: Поле допуска шпонки по размерам:

ширина (b): h9

высота (h): h11

длина (l): h14

Поле допуска паза по размеру b:

на валу: N9

во втулке:

Предельные отклонения глубины паза:

на валу:

во втулке:

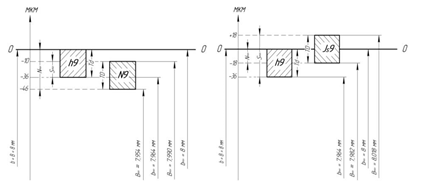

рис. 14 - схема полей допусков

Расчет резьбового соединения

Определим основные параметры резьбы:

Номинальный диаметр резьбы:d=D=6 мм

Шаг резьбы:P=0.75 мм

Средний диаметр резьбы:d₂=D₂=5,513 мм

Внутренний диаметр резьбы:d₁=D₁=5,188 мм

Длина свинчивания:L=4,75 мм

Определим посадку для данного резьбового соединения:

Определим поля допусков наружной резьбы [табл. 7, стр. 370]:

;

;

.

Определим поля допусков внутренней резьбы [табл. 9, стр. 375]:

;

;

.

Вычислим предельные размеры диаметров:

Вычислим допуски:

Вычислим зазоры:

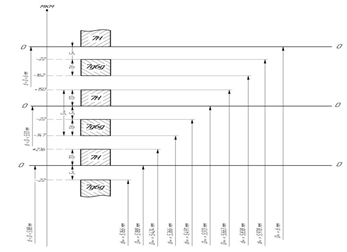

рис. 15 - схема полей допусков

Расчёт зубчатой передачи

Степень кинематической точности - 8

Степень точности по плавности хода - 7

Степень точности по контакту зубьев - 6

Вид допуска на боковой зазор - С

Модуль зубчатого колеса m = 2

Кинематическая точность

определим допуски на , ,  и ; определим допуски на  и :

 = 63 мкм - допуск на колебание измерительного межосевого расстояния за оборот колеса.

 = 45 мкм - допуск на радиальное биение зубчатого венца.

= 50 мкм - допуск на накопленную погрешность k шагов.

 = 63 мкм - допуск на накопленную погрешность шага.

= 28 мкм - допуск на колебание длины общей нормали.

= 28 мкм - допуск на погрешность обката.

Точность по плавности хода

Показатели точности:

 = 13 мкм - отклонение шага зацепления.

 = 14 мкм - отклонение шага.

 = 20 мкм - местная кинематическая погрешность зубчатого колеса.

 = 11 мкм - погрешность профиля зуба.

 = 25 мкм - колебание измерительного межосевого расстояния на одном зубе.

Точность по контакту зубьев

Предельные отклонения показателей точности

 - отклонения осевых шагов по нормали,

 - допуск на направление зуба,

 - допуск параллельности осей,

 - допуск на перекос осей,

Боковой зазор

Для передач с нерегулируемым расположением осей предельные отклонения межосевого расстояния по расстояния будут следующими:

 - минимальный боковой зазор

 - максимальный боковой зазор

 - наименьшее дополнительное смещение исходного контура

 - допуск на смещение исходного контура

 - наименьшее отклонение длины общей нормали

 - допуск на длину общей нормали

- наименьшее отклонение средней длины общей нормали

 - допуск на среднюю длину общей нормали

 - наименьшее отклонение толщины зуба

 - допуск на толщину зуба

Расчет размерной цепи

 - увеличивающий размер

 - уменьшающие размеры

 - замыкающее звено

Допуск замыкающего звена

Среднее число единиц допуска

Найдем количество единиц допуска

Выбираем IT = 10, при котором a = 64

Определим допуски для звеньев размерной цепи:

Отсюда следует, что все звенья выполняем по 10-му квалитету точности.

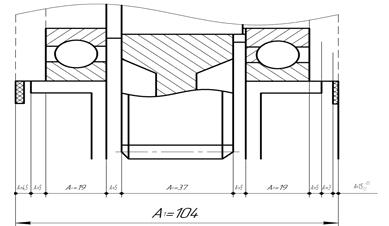

рис. 16 - размерная цепь

Заключение

В результате выполнения курсовой работы были приобретены и закреплены навыки проведения расчёта и назначения посадок с натягом, расчета калибров пробки и скобы для контроля отверстия и вала, расчета и выбора посадки для колец подшипников качения, определения для шпоночного соединения размеров и допусков элементов соединения, определения номинальные и предельные размеры по всем диаметрам резьбы для заданного резьбового соединения, определения числовых значений контролируемых показателей норм точности и величину бокового зазора, необходимого для нормальной работы заданной зубчатой передачи, расчета размерной цепи при заданном значении замыкающего звена. Все расчеты осуществлялись с использованием государственных стандартов, учебной и справочной литературы. Приобретённый навык является основой для дальнейшей инженерной деятельности.

Список литературы

1.      Белкин И. М. Допуски и посадки (Основные нормы взаимозаменяемости): Учеб. пособие для студентов машиностроительных специальностей высших технических заведений. - М.: Машиностроение, 1992, 528с.: ил.

.        Пачевский В. М., Осинцев А. Н., Краснова М. Н. Метрология, стандартизация и сертификация: Учеб. пособие. Воронеж: Воронеж. гос. техн. ун-т; 2003. 206с.

.        Якушев А. И. и др. Взаимозаменяемость, стандартизация и технические измерения: Учебник для втузов. 6-е изд., перераб. и дополн. - М.: Машиностроение, 1986, 352с.: ил.

.        Мягков В.Д Допуски и посадки. Справочник. Ленинград «Машиностроение» 1982. 544стр.

.        Дунаев П. Ф., Леликов О. П. Конструирование узлов и деталей машин: Учеб. Пособие для техн. спец. вузов - 5-е изд., перераб. и дополн. - М.: Высш. шк., 1998 - 447 с., ил.
