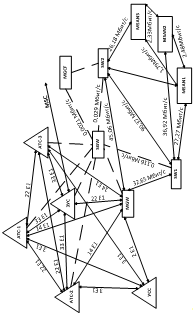

На рисунке 4.1 приведены значения транспортного ресурса для всех участников сети с КП и канальный ресурс, выраженный в потоках Е1, для телефонной сети с КК.

Рис.4.1- транспортный ресурс для различных участков сети.

.3 Расчет производительности MGCF

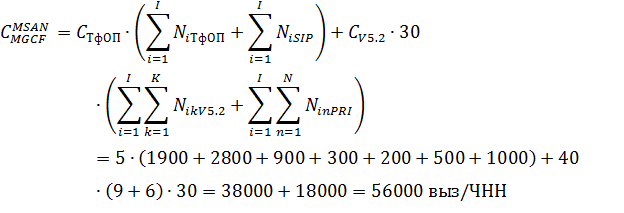

Основной задачей MGCF (функции управления шлюзами в подсистеме IMS) является обработка сигнальной информации обслуживания вызовов и управление установлением соединений. Емкостные параметры абонентской базы MGCF должны позволять обслуживание всех абонентов различных типов, подключение которых планируется в мультисервисные узлы доступа. При этом для обслуживания вызовов могут использоваться различные протоколы сигнализации. Общая интенсивность вызовов, поступающих на MGCF от пользователей проектируемой пакетной сети:

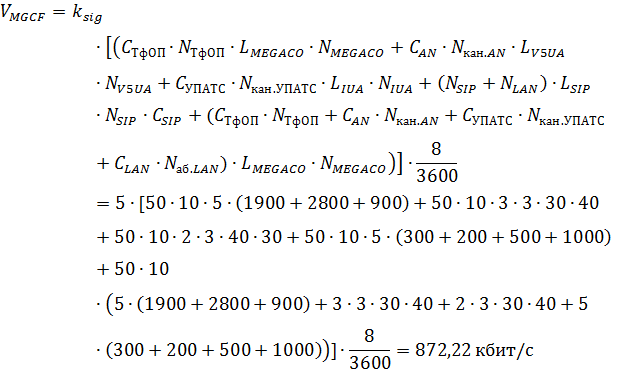

Далее определим  - минимальный полезный транспортный ресурс, с помощью которого MGCF должен подключаться к пакетной сети для обслуживания пользователей MSAN:

При расчете производительности MGCF, который обслуживает MGW, используем формулу:


Требуемая минимальная производительность MGCF для обслуживания абонентов MSAN и сети с КК:


4.4 Интерфейсы

После определения транспортного ресурса подключения определяются емкостные показатели, т.е. количество и тип интерфейсов, которыми оборудование шлюза доступа будет подключаться к пакетной сети. Количество интерфейсов, помимо транспортного ресурса, определяется также топологией сети.

Будем использовать для подключения устройств к транспортной пакетной сети стандартные интерфейсы, емкостные параметры которых превышают параметры транспортных потоков. Каждый объект с целью резервирования подключается по схеме резервирования 1:1. Основываясь на параметрах транспортных потоков, определим емкостные параметры и запишем результат в таблицу 5.4.

Таблица 5.4. Емкостные параметры подключения.

Участок сети

Необходимый транспортный ресурс, Мбит/с

Интерфейсы


На рис.4 показаны интерфейсы для подключения к транспортной пакетной сети.

Рис.4- Интерфейсы для подключения к транспортной пакетной сети.

5. Расчет объема оборудования MSAN

.1 Схемы подключения абонентов ТфОП и МСС для доступа в Интернет и к услугам IPTV

Для предоставления абонентам ТфОП и МСС доступа в Интернет и к услугам IPTV применяется подключение к мультиплексору доступа цифровой абонентской линии (DSLAM),показанное на рисунке 5.1.

Рис.5.1 - схема организации связи для доступа к Интернет услуге IPTV.

Для предоставления абонентам АТС этих услуг DSLAM и оборудование уровня агрегации

Для предоставления абонентам АТС этих услуг DSLAM и оборудование агрегации (коммутаторы L2) устанавливаются в тех же зданиях, в которых установлено оборудование АТС (рисунок 5.2)

Рис. 5.2 - схема подключения к DSLAM.

Абоненты сети с КП также подключаются к DSLAM, который устанавливается в оборудование MSAN(рисунок 5.3)

Рис. 5.3 - схема подключения абонентов MSAN к DSLAM.

5.2 Определения транспортного ресурса для доступа в Интернет и к услугам IPTVдля абонентов сети с КП

Количество абонентов, требующих подключения к сети широкополосного доступа среди абонентов пакетной сети, составляет 75%. Платы ADSL2+ обеспечивают установление высокоскоростных соединений, являющихся основой для реализации всех (кроме голосовых) мультимедийных услуг. Таким образом, число пользователей Интернет для :


Требуемый транспортный ресурс на одного активного абонента равен 2 Мбит/с. Транспортный ресурс для передачи трафика данных может быть выражен:


По результатам измерений на действующей сети, средняя скорость доступа в Интернет в расчете на общее число пользователей составляет 200 кбит/с. При этом транспортный ресурс, который предоставляется абонентам для выхода в Интернет:


Количество пользователей, подключенных к услуге IPTV, составит 20%:

По результатам измерений на действующей сети средняя скорость доступа к этой услуге для каждого абонента составит 2,5 Мбит/с. Тогда общий транспортный ресурс, который должен быть выделен абонентам для предоставления этой услуги:


Таким образом, для предоставления абонентам  доступа в Интернет и к услугам IPTVнеобходимо к ранее определенному транспортному ресурсу в направлении выделить дополнительно +=2080 Мбит/с.

Проведем такой же расчет для :


Таким образом, для предоставления абонентам  доступа в Интернет и к услугам IPTV необходимо к ранее определенному транспортному ресурсу в направлении выделить дополнительно +=3354 Мбит/с.

Проведем такой же расчет для :

Таким образом, для предоставления абонентам  доступа в Интернет и к услугам IPTV необходимо к ранее определенному транспортному ресурсу в направлении  выделить дополнительно +=2470 Мбит/с.

Определения транспортного ресурса для доступа в Интернет и к услугам IPTV для абонентов сети с КК

Доля абонентов АТС, требующих подключения к сети Интернет, составляет 70%. Число пользователей Интернет для АТС-1:


При этом общая скорость, которая предоставляется абонентам для выхода в Интернет:


Количество пользователей, подключенных к услуге IPTV, для АТС-1 составит 17% от общего числа абонентов:



Таким образом, для предоставления абонентам  доступа в Интернет и к услугам IPTVнеобходимо в направлении коммутаторов транспортной пакетной сети выделить ресурс +=10,55 Гбит/с.

Расчет и результат для станций АТС-2 и АТС-3 аналогичен и совпадает, т.к. число абонентов этих всех станций равно между собой.

Для увеличения надежности каждая АТС подключается одновременно к двум коммутаторам транспортной пакетной сети.

Схема транспортного ресурса, который необходим для обслуживания всех абонентов сетей с КК и КП представлена на рисунке 5.4.

Рис. 5.4 Транспортный ресурс для различных участков сети с учетом услуг доступа в Интернет и IP TV

После расчета транспортного ресурса определим количество и типы интерфейсов, которыми оборудование будет подключаться к пакетной сети. Будем использовать стандартные интерфейсы, емкостные параметры которых превышают параметры информационных потоков, т.к. коэффициент использования транспортного ресурса не должен превышать 80%. Каждый объект с целью резервирования подключается к резервным интерфейсам по схеме резервирования 1:1.

5.4 Расчет необходимого объема оборудования

Рассчитаем число плат, необходимых для подключения различных абонентов для каждого MSAN.

.4.1 Число плат для

Число плат ADSL2+. Ранее было почитано, что число абонентов, использующих Интернет, равно . Так как в одну плату ADSL включается 48 абонентских линий, то потребуется следующее число плат:


Число плат POTS. На плате POTS реализовано 64 порта для традиционной аналоговой телефонной связи. Эта плата обеспечивает поддержку всех необходимых речевых услуг, играет роль моста между сетями с КК и КП. Плата работает под управлением TDM коммутатора под управлением протокола V5.2, реализуемому платой шлюза доступа или программного коммутатора с использованием протоколов MGCP, H.248, SIP. Для подключения 1900 абонентов потребуется:


Плата оптоволоконных линий FastEthernet. Для подключения LANи абонентов SIP, включенных в MSAN, потребуется 1 плата FastEthernet.

Таким образом, потребуется 81 плат для подключения абонентов .

Далее произведем укомплектования платами секций MEA20 для . Для надежности будем применять схему с двойным резервированием. Поэтому максимальное число плат, которые можно будет разместить в одной секции, равно 18. Тогда  будет включать в себя пять секций MEA20, которые показаны на рисунке 5.5.

Рис. 5.5
