Задание на курсовое проектирование

Вариант 3

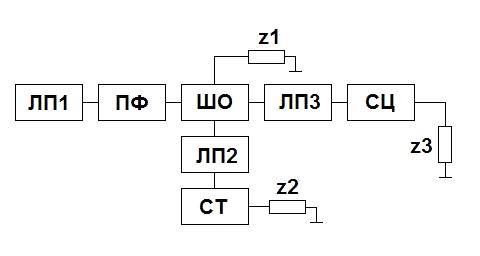

Рис. 1. Проектируемое устройство.

ЛП - линия передачи;

ПФ - полосовой фильтр;

ШО - шлейфный ответвитель;

СЦ - согласующая цепь;

СТ - ступенчатый трансформатор;

ЛП1, ЛП2, ЛП3 - несимметричные микрополосковые линии;_{в лп}=35 Ом - волновое сопротивление линии передачи;

ξ_лп=4 - диэлектрическая проницаемость линии передачи;

Δf_пФ=0.9 ГГц - полоса пропускания полосового фильтра;₀=3 ГГц - центральная частота полосового фильтра;

ПФ - фильтр Чебышева 6-го порядка;

переходное затухание шлейфного ответвителя 4 дБ;₁=35 Ом;

число ступеней ступенчатого трансформатора 3;₂=50 Ом;

АЧХ ступенчатого трансформатора - Чебышева;

тип согласующей цепи - П-образная;₃=50 Ом.

Разработать печатную плату.

Введение

Устройства, описываемые в данной работе, можно рассматривать как некоторые базовые элементы, широко применяемые в радиоэлектронной аппаратуре диапазона СВЧ. Точный расчет таких элементов часто весьма труден, особенно на высоких частотах, когда нельзя пренебречь влиянием неоднородностей и излучением. В данной работе рассматриваются в основном приближенные алгоритмы расчета. Однако, опираясь на них, можно получить достаточно хорошее первое приближение для проектируемой цепи с необходимыми параметрами.

Физические размеры сосредоточенных элементов уменьшаются с повышением частоты и на частотах выше нескольких сотен мегагерц становятся настолько малыми, что их изготовление и применение вызывают серьезные трудности, Кроме того, по мере повышения частоты на параметры сосредоточенных элементов все большее влияние начинают оказывать излучение и тепловые потери в них. Поэтому на достаточно высоких частотах предпочтение часто отдается отрезкам линии передачи, используемым в качестве элементов фильтров, согласующих цепей и т. д. Опираясь на элементы с распределенными параметрами, эквивалентные сосредоточенным, можно реализовать ряд элементов с другим включением: параллельная индуктивность, последовательный контур, включенный параллельно.

Преимущества микрополосковой линии проявляются в полной мере в тех случаях, когда необходимо создать гибридные цепи, состоящие из элементов с сосредоточенными и распределенными параметрами. Всеми достоинствами, присущими симметричной полосковой линии по сравнению с другими линиями передачи, обладает в равной степени и микрополосковая линия, кроме одного. В микрополосковой линии существенно сильнее взаимное влияние между соседними проводниками, что обусловлено более открытой структурой линии и отсутствием симметрии относительно горизонтальной оси.

Подбором длин и волновых сопротивлений отрезков линии передачи стараются смоделировать поведение сосредоточенных элементов в схеме соответствующего фильтра-прототипа. Однако такой подход к синтезу фильтров является лишь начальным и весьма грубым приближением, поскольку в этом случае не учитывается ряд важных факторов, влияющих на частотную характеристику фильтра, таких как реактивности в месте стыка отрезков линий передачи, дисперсия в линиях передачи, периодичность частотных характеристик элементов с распределенными параметрами. Поэтому схемы фильтров, полученные подобным методом синтеза, можно рассматривать как первое или начальное приближение при проектировании фильтров.

Параллельные резонансные контуры, включаемые в линию параллельно реализуются относительно просто. Как реализовать последовательный резонансный контур, включенный в линию последовательно? Самый простой путь - каскадное соединение отрезка линии с высоким волновым сопротивлением, реализующим индуктивность, с конденсатором. Такое решение приемлемо лишь на относительно невысоких частотах, когда допустимо использование сосредоточенных элементов, По мере увеличения частоты приходится искать альтернативные решения. Один из возможных способов, позволяющий отказаться от сосредоточенных элементов - такое преобразование эквивалентной схемы фильтра, при котором в схему не входят последовательные контуры LC, включенные последовательно. С помощью инверсии входное сопротивление последовательного резонансного контура LC трансформируется в сопротивление, соответствующее параллельному резонансному контуру. Такую инверсию на фиксированной частоте выполняет четвертьволновый отрезок однородной линии передачи.

Реализация фильтра из элементов с распределенными параметрами может быть выполнена различными способами. Один из них, весьма удобный при микрополосковом исполнении, основан на использовании короткозамкнутых и разомкнутых шлейфов в качестве параллельных резонансных контуров. Другой способ реализации параллельной LС-цепи заключается в использовании отрезка линий передачи со слабой связью и волновым сопротивлением, равным сопротивлению, с которым сопрягается фильтр. Длина отрезка равна половине длины волны в линии на центральной частоте фильтра. Третий способ реализации является конструкция фильтра, на встречных стержнях, получаемая при подключении к входу и выходу фильтра дополнительных четвертьволновых отрезков линии - это позволяет синтезировать симметричную конструкцию. Данная топология находит широкое применение в технике и позволяет создавать фильтры с полосой пропускания до 15 -20%. Ограничения в полосе пропускания обусловлены в основном вариациями фазовых скоростей для четной и нечетной мод на частотах, отличных от расчетной. Реализация фильтров с полосой пропускания более 20 % усложняется из-за весьма малых трудно реализуемых и воспроизводимых расстояний между подосками связанных линий в оконечных звеньях.

На практике нередко требуется трансформировать одно сопротивление в другое. Например, к стандартному 50-омному генератору необходимо подключить элементы с очень высоким или очень низким входным сопротивлением, Эту проблему можно решить с помощью трансформатора сопротивления и получить такие значения волновых сопротивлений при которых сравнительно просто реализуется линия передачи. Одиночные трансформирующие отрезки, сохраняют требуемые свойства в весьма ограниченной рабочей полосе, т. е. они непригодны при широкополосной трансформации. Поэтому переходят к многоступенчатым трансформаторам. Уже двух- или трехступенчатые трансформаторы позволяют достигать рабочих полос до 150 %. Реальная полоса пропускания многоступенчатого трансформатора зависит от отношения R согласуемых сопротивлений, т. е. отношения сопротивлений, подключаемых к его входу и выходу. Электрическая длина каждой секции трансформатора равна четверти длины волны в линии на центральной рабочей частоте.

Выше отмечалось, что при изготовлении связанных линий с сильной боковой связью трудно или невозможно обеспечить хорошую воспроизводимости поскольку в таких линиях необходимы малые зазоры между проводниками для получения коэффициента связи по напряжению менее 3 дБ. При этом из-за неизбежных при изготовлении погрешностей весьма вероятно возникновение гальванической связи в некотором сечении узкой щели между проводниками. Существует другой тип направленного ответвителя, в котором можно реализовать сильную связь вплоть до 0 дБ. Этот, так называемый шлейфный, направленный ответвитель. Он весьма прост в изготовлении на основе микрополосковой или симметричной полосковой линии. С небольшими изменениями такой ответвитель можно реализовать в коаксиальном или волноводном исполнении. Длины отрезков, соединяющих входные и выходные плечи ответвителя, выбираются равными четверти длины волны в линии (отметим, что длина волны может зависеть от волнового сопротивления линии, как например, в микрополосковой линии). Если проводники свернуты в кольцо, то полная длина окружности, соответствующая среднему диаметру, равна длине волны в линии и состоит из четырех четвертьволновых отрезков. Выходные плечи ответвителя располагаются под углом 90° друг к другу. Можно показать, что при возбуждении одного плеча сдвиг по фазе между волнами, поступившими во второе и третье плечи, равен 90°. Поэтому такие ответвители относятся к классу квадратурных.

Шлейфный направленный ответвитель используется не только как простой делитель (сумматор) мощности. Такой ответвитель кроме функции деления мощности может обеспечивать согласование при неравных сопротивлениях нагрузок, подключаемых к его входному и выходным плечам. На это очень полезное свойство часто не обращают внимание. При рациональном подходе удается значительно уменьшить число согласующих элементов, что позволяет снизить габариты схемы, ее сложность и потери в ней.

1. Расчёт согласующей цепи

трансформатор двухшлейфный ответвитель сопротивление

Согласно задания на курсовое проектирование, необходимо рассчитать П-образную согласующую цепь.

Для анализа такой цепи, представим ее в виде двух Г-звеньев, нагруженных на активное сопротивление R_ЭKB (рис. 2, б). Величина R_ЭKB находится из соотношения R_1‚2/R_ЭKB=Q²_1‚2 + 1, а реактивное сопротивление Х₃ образуется последовательным соединением Х'₃ и Х"₃.

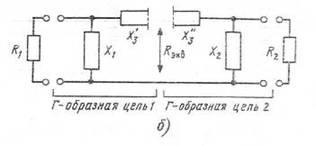

Рис. 2. П-образная согласующая цепь: а) эквивалентная схема; б) разбиение на Т-образные секции; в) конкретная реализация цепи.

Для первого Г-звена (рис. 2, б) по известным R₁=Z_{в лп}=35 Ом и R₂=Z₃=50 Ом и добротности Q₁=3 (выбрана исходя из рекомендаций в [1])

R_ЭKB = R₁/(Q²₁ + 1)=35/(3²+1)=3.5 Ом.

Если R_ЭKВ, будет больше R₁ или R₂, то необходимо увеличить Q₁ и вычислить новое значение R_ЭKB.

Определяем

X'₃ = R_ЭKB Q₁=3.5∙10=35 Ом; ₁ = R₁/Q₁=35/3=11.67 Ом.

Для второго Г-звена следует

²₂ = R₂/R_ЭKB-l=50/3.5-1=13.29.

Находим

X″₃= R_ЭKB Q₂=3.5∙3.64=12.76 Ом;

X₂ = R₂/Q₂=50/3.64=13.74 Ом.

Определяем Х₃ для П-образной цепи

Х₃=Х'₃+Х"₃=35+12.76=47.76 Ом.

Из полученных реактивных сопротивлений найдём C₁, C₂, L₃:

₁=1/(2π∙f₀∙X₁)=4.55 пФ;₂=1/(2π∙f₀∙X₂)=3.86 пФ;₃=X₃/(2π∙f₀)=2.54 нГн.

Построим схему фильтра на элементах с распределенными параметрами (рис. 3), эквивалентную схеме ее сосредоточенными элементами (рис. 2, в).

При реализации фильтра на микрополосковой линии ε_r =4 накладываются некоторые ограничения на выбор ширины полоски W₁ в отрезке линии с низким волновым сопротивлением (рис. 3), являющимся распределенным аналогом параллельного конденсатора С₁ в схеме (рис. 2, в). Наибольшая ширина W₁ ограничена размером, при котором в линии возникает поперечный резонанс. Поэтому целесообразно выбирать ее не более четверти длины волны на самой высокой рабочей частоте.

λ_g =c/(f₀ξ^1/2) =5cм;

₁=2.0 см.

Возьмем h=0.1 см и рассчитаем Z_в

Для W/h < 1

_в =(60/ (ε_эфф)^1/2)ln((8h/W)+0,25(W/h)), где ε_эфф =( ε_r +1)/2+( ε_r -1)/2[(1+(12h/W))^-1/2+0,0041(1-W/h)²]

для W/h ≥ 1

_в=120π/(ε_эфф)^1/2[W/h+1,393+0,667ln (W/h+1,4444)],

Это позволяет сохранять одноволновый режим в линии. Минимальная ширина полоски W₂ ограничивается принятой технологией и обычно должна быть не менее 1 мм. Возьмём W₂=1 мм._вL=65.89 Ом.

После выбора величин W₁ и W₂ определим длины всех отрезков линии в фильтре, являющихся аналогами реактивных элементов в схеме фильтра-прототипа нижних частот.

Длина отрезка линии, реализующего индуктивность L:

_L=(λ_g /2π)arcsin(ωL/Z_вL),

где λ_g и Z_вL соответственно длина волны и волновое сопротивление для этого отрезка линии.

Поскольку L₃=2.54 нГн, то₃ =(5/2π) arcsin( 2π∙3∙10⁹∙2.54∙10^-9/65.89)=6.5 мм.

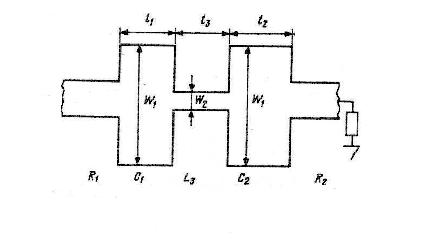

Рис. 3. П-образная согласующая цепь на элементах с распределёнными параметрами.

Длина отрезка линии, реализующего емкость С,

_C=( λ_g/2π )arcsin (ωCZ_вC),

где λ_g и Z_вC - соответственно длина волны и волновое сопротивление для этого отрезка линии.

Теперь рассчитываем длины отрезков, соответствующих конденсаторам с параметрами С₁ =4.55 пФ и С₂ = 3.86 пФ:

₁= (5/2π) arcsin (2π∙3∙10⁹∙4.55∙10^-12 ∙9.06) =7.1 мм;₂ = (5/2π) arcsin (2π∙3∙10⁹∙3.86∙10^-12 ∙9.06) =5.7 мм.

В проведенном выше первоначальном расчете не учитывалось влияние концевых емкостей и концевых индуктивностей в эквивалентной П-образной схеме отрезка линии.

Величины этих ёмкостей и индуктивностей можно определить по формулам

_кон=l_L/(Z_вL2f λ_g)._конц=l_CZ_вC /(2f λ_g).

Для более точного описания реальной физической ситуации следует эти параметры включить в первоначальный расчет.

С_кон=0,65/(65.89∙2∙3∙10⁹∙5)=0.66 пФ;_конц1=0.71∙9.06/(2∙3∙10⁹∙5)=0.21 нГн;_конц2=0.57∙9.06/(2∙3∙10⁹∙5)=0.17 нГн

Вначале скорректируем полученные ранее величины емкостей, не учитывая концевые индуктивности. Это позволяет при проектировании фильтра учесть влияние концевых емкостей для отрезков линии, реализующих индуктивности.

₁́=С₁- С_кон=4.55-0.66=3.89 пФ;₁= (5/2π) arcsin (2π∙3∙10⁹∙3.89∙10^-12 ∙9.06) =5.8 мм;₂́=С₂- С_кон=3.86-0.66=3.2 пФ;₂= (5/2π) arcsin (2π∙3∙10⁹∙3.2∙10^-12 ∙9.06) =4.6 мм.

После этого вычисляем величины концевых индуктивностей для отрезков линии с низким волновым сопротивлением.

₃ ́= L₃- L_конц1- L_конц2=2.54-0.21-0.17=2.16 нГн;₃ =(5/2π) arcsin( 2π∙3∙10⁹∙2.16∙10^-9/65.89)=5.3 мм.

2. Расчёт ступенчатого трансформатора

Согласно задания на курсовое проектирование, необходимо рассчитать трехступенчатый трансформатор с Чебышевской характеристикой (рис. 4).

Рис. 4. Трехступенчатый трансформатор.

Для расчёта воспользуемся методикой изложенной в [1].

Определяем отношение сопротивлений R =Z₂/Z_{в лп}=50/35=1.43

;

;

Решив уравнение, получим следующее:₁=1.055,

Следовательно

_в1= Z_{в лп}∙R/V₁=35∙1.43/1.055=47.44 Ом;_в2= Z_{в лп}∙R^1/2=35∙1.20=41.85 Ом;_в3= Z_{в лп}∙V₁=35∙1.055=36.93 Ом;
