Материал: Рабочие процессы рулевого привода автомобиля ГАЗ–3308
Материал
тяги: сталь 20, сталь 35; [
] =
1,5...2,5.
Расчет поперечной рулевой тяги (рисунок 12).
Рисунок 12. Схема для определения усилия нагружения
поперечной тяги.
Расчет поперечной тяги на сжатие
где
А - поперечное сечение трубы, м2 l - расстояние
между шаровыми пальцами, l =1540 мм. D и d -
соответственно наружный и внутренний диаметры тяги; D=35 мм d=25
мм
Сила, вызывает напряжения сжатия-растяжения и продольного изгиба тяги.
где G1-статическая нагрузка, действующая на передний мост; c - коэффициент перераспределения при торможении (mc =1,4);
ϕ - коэффициент сцепления (ϕ =0,8).
Сила,
действующая на поперечную тягу:
Напряжение сжатия
,
Критическое
напряжение при продольном изгибе
,
где
I - экваториальный момент инерции сечения тяги;
,
Запас
устойчивости
.
В расчете были определены основные параметры рулевого привода ГАЗ - 3308. Полученные результаты удовлетворяют всем нормам и допущениям. Указанные элементы рулевого привода выдерживают рассчитанную нагрузку с коэффициентом запаса не менее 1.
Наиболее нагруженная деталь - сошка.
4. Техобслуживание рулевого привода
Внешний контроль технического состояния деталей рулевого привода проводят путем осмотра и опробования. Осмотр проводят над осмотровой ямой, если доступ к деталям сверху невозможен.
Состояние рулевого привода и надежность крепления соединений проверяют путем приложения знакопеременной нагрузки непосредственно к деталям привода.
Работу ограничителей поворота оценивают визуально при поворотах управляемых колес до упора в каждую сторону.
Состояние шарниров рулевых тяг оценивается визуально при приложении усилия к рулевому колесу. Люфт в шарнирах будет проявляться взаимным относительным перемещением соединенных деталей.
При ежедневном техническом обслуживании проверяют свободный ход рулевого колеса, состояние ограничителей максимальных углов поворота управляемых колес и крепление сошки.
Периодичность и объемы работ по техническому обслуживанию ГАЗ-3308:
Первое техобслуживание (ТО-1) - через 5000 км пробега
Второе техобслуживание (ТО-2) - через 20 000 км пробега
Сезонное техобслуживание (СО) - сезонное обслуживание один раз в год (совместно с проведением очередных работ по ТО-1 или ТО-2)
«+» - работа выполняется
«-» - работа не выполняется
«++» - работа выполняется через каждые 10 000 км пробега
Таблица 1
Операции обслуживания
Периодичность
Инструменты, приборы, принадлежности
ТО-1
ТО-2
СО
Проверить крепление: – шарнирных соединений продольной и поперечной рулевых тяг –
сошки – поворотного рычага Промыть сетчатый
фильтр насоса гидроусилителя рулевого привода Смазать: – шарниры продольной рулевой тяги
шарниры поперечной рулевой тяги
+ + - - - +
+ + ++ + - +
- - - - + -
Ключи 12, 14,19,22,24, 30, отвёртка, плоскогубцы
неэтилированный бензин, растворитель 646 пресс масленка Литол-24, солидол Ж
и С Литол-24, дублирующая смазка ЛИТА
5. Неисправности рулевого привода и их причины
Таблица 2. Внешние признаки и соответствующие им неисправности
Признаки
Неисправности
стуки в рулевом управлении
· износ шарнира наконечника рулевой тяги;
биение на рулевом колесе
· износ шарнира наконечника рулевой тяги;
увеличенный люфт рулевого колеса
· износ шарнира наконечника рулевой тяги;
тугое вращение рулевого колеса
· нарушение угла установки колес; · засорение элементов привода
шум в усилителе рулевого управления
· износ подшипника вала насоса;
подтекание рабочей жидкости
· ослабление крепления или повреждение шлангов
Заключение
В работе определено назначение рулевого привода - как
механизма входящего в рулевое управление автомобиля. На примере автомобиля ГАЗ
- 3308 приведено описание устройства и работы рулевого привода.
В результате выполнения курсового проекта были произведены расчёты сил и
моментов, действующих на детали рулевого привода. Также были рассчитаны
элементы рулевого привода на прочность. Все элементы рулевого привода
выдерживают рассчитанную нагрузку с коэффициентом запаса не менее 1. Наиболее
нагруженной деталью оказалась сошка.
Так же в работе приведены основные сведения по
техническому обслуживанию и ремонту рулевого привода, а также причины
возникновения и способы устранения неисправностей.
Список использованной литературы
1. Гришкевич А.И. Автомобили: Конструкция,
конструирование и расчёт. Системы управления и ходовая часть: Учеб. пособие для
вузов. - Мн.: Выш. шк., 1987 г., 200 с.
2. Лукин П.П. Конструирование и расчёт автомобиля. - М.:
«Машиностроение»., 1984 г., 376 стр.
. Армейские автомобили: Конструирование и расчёт.
Часть II. - Воениздат, 1970 г., 480 стр.
. Пузаков А.Г. Автомобили: Конструкция, теория и
расчёт: Учеб. для студ. - М.: «Академия»., 2007 г., 544 с.
. Лысов М.И. Рулевое управление автомобилей. - М.:
«Машиностроение»., 2004, 344 стр.
. И. Рампель Шасси автомобиля. Рулевое управление. Под
ред. А.А. Гальбериха. М.: Машиностроение, 1987 г., с.228.
. Стуканов В.А., Леонтьев К.Н. Устройство автомобилей:
М.: ИД «Форум»: ИНФРА-М, 2006, - 496 с.
. ГАЗ-3308, 33081 «Руководство по эксплуатации,
техобслуживание и ремонту» - М.: изд. дом «Третий рим», 2006 г., 200 стр.
Приложение 1
Характеристики ГАЗ-3308 Садко
Колесная формула
4х4
Полная масса, кг
6300
Габариты, мм (дл. ш. выс.)
6250x2700x2570
Грузоподьемность, кг
2000
Колесная база, мм
3770
Внутренние размеры платформы, мм
3390х2145х380
Шины
12R18
Емкость топливного бака, л
100
КПП
механическая, пятиступенчатая,синхонизированная
Раздаточная коробка
механическая, с прямой и понижающей передачей
Рулевое управление
винт-шариковая гайка, гидроусилитель гидравлические, с раздельным приводом и гидровакуумным
усилителем в каждом контуре
Характеристики дизельного двигателя Д245.7 ГАЗ-3308 Садко
Двигатель
Д-245.7
Тип
Дизель, 4-тактный, 4-цилиндровый, рядный, с турбонаддувом,
водяного охлаждения
Рабочий объем, л
4,75
Степень сжатия
15,1
Номинальная мощность, л.с.
117
Расход топлива, л/100км при скорости 60 км/час
16
Максимальная скорость, км/ч
90
Технические характеристики автомобиля ГАЗ-3308 "Садко"
Общие данные ГАЗ 3308 Садко
Тип автомобиля
Грузовой двухосный автомобиль с приводом на обе оси
Масса перевозимого груза, кг
2000
Полная масса автомобиля, не более, кг
5950
Масса автомобиля в снаряжённом состоянии (без доп.
оборудования), кг
3710
Габаритные размеры, мм
длина
6250
ширина (по платформе)
2340
высота по тенту без нагрузки
2780
База, мм
3770
Колея передних колёс, мм
1820
Колея задних колёс, мм
1770
Угол свеса передний
48
Угол свеса задний
32
Погрузочная высота
1360
Радиус поворота автомобиля по оси следа переднего внешнего
колеса, м
11
Контрольный расход топлива при движении с постоянной скоростью
60 км/ч, л/100 км
22*
Наибольшая скорость с полной нагрузкой ан горизонтальных
участках ровного шоссе, км/ч, не менее
90-95
Наибольший угол преодолеваемого автомобилем подъёма при
полной массе автомобиля, град.
31
Глубина преодолеваемого брода с твёрдым дном с учётом
естественной волны (не от движения автомобиля) при номинальном давлении в
шинах, м, не более
0,8
* Контрольный расход топлива служит для определения
технического состояния автомобиля и не является эксплуатационной нормой
Двигатель ГАЗ 3308 Садко
Модель
ЗМЗ-5233
ЗМЗ-513
Тип
Карбюраторный, бензиновый
Число цилиндров
8
Расположение цилиндров
V-образное, под углом 900
Рабочий объём, л
4,67
4,25
Номинальная мощность при 3200 мин-1 по ГОСТ
14846, л. с.:
нетто
122
116
Порядок работы цилиндров
1-5-4-2-6-3-7-8
Направление вращения коленчатого вала
Правое
Система смазки
Комбинированная: под давлением и разбрызгиванием, с
полнопоточной фильтрацией. Сменный фильтрующий элемент - "Реготмас
440А-1-06"
Антитоксичные системы:
- система рециркуляции отработавших газов
С управлением по разрежению от карбюратора через
термовакуумный включатель
- система вентиляции картера
Закрытая с принудительным отсосом
Охлаждение двигателя
Жидкостное, принудительное, с центробежным насосом и
расширительным бачком, с термостатом, установленным в выпускном патрубке
насоса.
Воздушный фильтр
Сухого типа, сменный фильтрующий элемент -
3102-1109013-01...-10 или 31029-1109013...-03 или В4202.
Карбюратор
К-135МУ
Ограничитель частоты вращения
Пневмоцентробежного типа.
Трансмиссия ГАЗ 3308 Садко
Сцепление
Однодисковое, сухое. Привод сцепления - гидравлический
Коробка передач
Механическая, пятиступенчатая, с постоянным зацеплением
шестерён, синхронизированная или механическая, четырёхступенчатая.
Раздаточная коробка
Механическая, с прямой и понижающей передачами, с приводом
на передний и задний мосты. Передаточное число понижающей передачи - 1,982
Ведущие мосты
Главная передача - коническая, гипоидного типа,
передаточное число - 6,17* (6,83**). Дифференциал - повышенного трения
кулачкового типа. Поворотные кулаки переднего моста имеют шарниры равных
углов скоростей.
Ходовая часть ГАЗ 3308 Садко
Шины
Пневматические радиальные, размером 12.00R18 модели
КИ-115А.
Номинальное давление в шинах колёс, кПа (кгс/см2):
- переднего моста
340 (3,5)
- заднего моста
440 (4,5)
Минимально допустимое снижение давления в шинахколёс, кПа
(кгс/см2)
90 (0,9)
Установка передних колёс
Угол развала колёс - 0045'. Угол бокового
наклона шкворня - 90. Угол наклона нижнего конца шкворня вперёд -
3030'. Схождение колёс - 2-5 мм.
Рессоры передние и задние
Продольные полуэллиптические.
Амортизаторы передней и задней подвесок
Гидравлические телескопические амортизаторы двустороннего
действия.
Рулевое управление ГАЗ 3308 Садко
Тип рулевого управления
Винт-шариковая гайка.
Усилитель рулевого управления
Гидравлический.
Тормозное управление ГАЗ 3308 Садко
Рабочая тормозная система
Двухконтурная, с гидравлическим приводом, с гидровакуумным
усилителем и вакуумным ресивером в каждом контуре. Тормозные механизмы -
колодочные, барабанного типа.
Запасная тормозная система
Каждый контур рабочей тормозной системы.
Стояночная тормозная система
Трансмиссионная, с механическим приводом. Тормозной
механизм - колодочный, барабанного типа.
Электрооборудование ГАЗ 3308 Садко
Система проводки
Однопроводная, отрицательные выводы источников питания и
потребителей соединены с корпусом автомобиля
Напряжение в сети
12В
Генератор
Г-287
Аккумуляторная батарея
6СТ-75
Стартер
СТ230-А1 или 8802.3708.
Система зажигания
Батарейная бесконтактная
Датчик температуры охлаждающей жидкости
ТМ 100В-3808000
Катушка зажигания
Б116
Датчик-распределитель
24.3706-10
Коммутатор
131.3734 или 131.3734-01, 90-3734, 94.3734, 94.3734-01
Свечи зажигания
А11-Р
Фары
ФГ122БВ1
Передние фонари
ПФ130А-01 или ПФ130-3712В
Задние фонари
357.3716, 356.3716
Задний противотуманный фонарь
2452.3716010
Кабина и платформа ГАЗ 3308 Садко
Кабина
Металлическая, двухместная, двухдверная
Платформа
Металлическая или деревометаллическая, со съёмными
решётками и дугами, тентом, с плафоном для освещения и кнопкой для звуковой
сигнализации, с задним откидывающимся бортом, с продольными боковыми
откидными сиденьями, с предохранительным ремнём над задним бортом.
Внутренние размеры платформы, мм
- длина
3390
- ширина
2145
- высота бортов
900

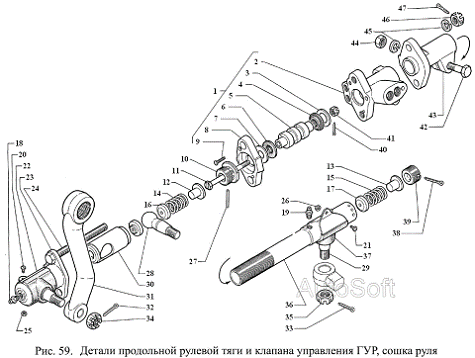

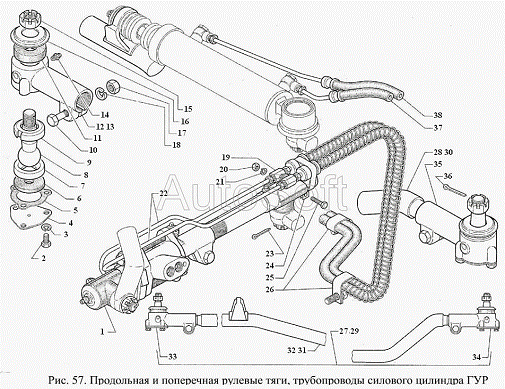

Приложение 2
№
Номер детали
Наименование детели
1
33097-3414010
Тяга продольная рулевого управления
2
201454-П29
Болт М8-6gх16 ОСТ 37.001.123-96
3
252135-П2
Шайба 8Т ОСТ 37.001.115-75
4
66-01-3003070
Крышка наконечника поперечной рулевой тяги
5
66-3003075
Прокладка крышки наконечника поперечной рулевой тяги
6
66-01-3003112
Буфер нижнего вкладыша наконечника
7
130-3003067-А
Вкладыш головки поперечной рулевой тяги нижний
8
66-3003032
Палец шаровой поперечной рулевой тяги
9
66-3003066-01
Вкладыш наконечника поперечной рулевой тяги верхний
10
201548-П29
Болт М12-6gх50 ОСТ 37.001.123-96
11
66-3003074-03
Накладка защитная
12
66-3003060
Наконечник поперечной рулевой тяги правый с заклепкой в
сборе
13
66-3003061
Наконечник поперечной рулевой тяги левый с заклепкой в
сборе
14
264020-П29
Масленка 1.3 Ц6.хр ГОСТ 19853-74
15
251015-П29
Гайка М20х1,5-6Н
16
66-3003073-01
Крышка защитной накладки наконечника поперечной рулевой
тяги
17
250514-П29
Гайка М12-6Н ОСТ 37.001.124-93
18
252137-П2
Шайба 12.ОТ ОСТ 37.001.115-75
19
298359-П29
Муфта М12х1,25-5Н6Н
20
250508-П29
Гайка М6-6Н ОСТ 37.001.124-93
21
252154-П2
Шайба 6Л ОСТ 37.001.115-75
22
33097-3408030
Трубка от клапана управления
23
258054-П29
Шплинт 4х32 ОСТ 37.001.171-93
24
66-3408216
Хомут
25
201422-П29
Болт М6-6gх25 ОСТ 37.001.123-96
26
66-3408217
Хомут
27
66-3003052-А
Тяга рулевая поперечная в сборе
28
66-3003052-А
Тяга рулевая поперечная в сборе
29
3308-3414052
Тяга рулевая поперечная
30
3308-3414052
Тяга рулевая поперечная
31
66-01-3003053
Тяга поперечная с кронштейном в сборе
32
3308-3414053
Тяга рулевая поперечная
33
66-01-3003056
Наконечник тяги правый в сборе
34
66-01-3003057
Наконечник тяги левый в сборе
35
66-01-3003057
Наконечник тяги левый в сборе
36
258056-П29
Шплинт 4х40 ОСТ 37.001.171-93
37
33097-3408040
Шланг к силовому цилиндру гидроусилителя руля
38
33097-3408070
Шланг к силовому цилиндру
№ 1
33097-3430010
Клапан управления гидроусилителя руля
2
4301-3430014
Корпус клапана управления гидроусилителя руля
3
66-01-3430038
Шайба опорная сальника золотника клапана управления
гидроусилителя руля
4
66-01-3430040
Сальник золотника внутренний
5
66-3430018-01
Золотник
6
66-01-3430044
Сальник золотника наружный
7
3308-3430038
Шайба опорная сальника золотника клапана управления
гидроусилителя руля
8
33097-3430030-01
Переходник клапана управления
9
221555-П29
Винт М4-6gх18 ОСТ 37.001.125-81
10
49Б-3003026
Гайка стакана продольной тяги рулевого управления
11
41-3003027
Болт соединительный золотника
12
51-3003019
Ограничитель хода пружины продольной рулевой тяги
14
51-3003021
Пружина продольной рулевой тяги
16
51-3003023
Сухарь пальца продольной рулевой тяги
18
264020-П29
Масленка 1.3 Ц6.хр ГОСТ 19853-74
20
224570-П29
Винт М4-6gх8 ОСТ 37.001.130-81
22
66-3003036-02
Муфта защитная в сборе
23
33097-3414016
Наконечник шарнира рулевой тяги
24
33097-3414027
Болт М12х1,25х134 250462-П29
Гайка М4-6Н ОСТ 37.001.124-93
27
4598410-350
Штифт 3х36 ОСТ 37.001.118-2000
28
52-3003040-А
Палец продольной рулевой тяги шаровой длинный
30
33097-3414018
Стакан наконечника продольной тяги
31
33097-3401090
Сошка рулевого механизма
32
258054-П29
Шплинт 4х32 ОСТ 37.001.171-93
34
250979-П29
Гайка М16х1,5-6Н ОСТ 37.001.108-93
36
33097-3414012
Тяга продольная с заглушкой
37
52-3003036-01
Муфта защитная продольной рулевой тяги в сборе
38
258043-П29
Шплинт 3,2х40 ОСТ 37.001.171-93
39
51-3003026
Пробка продольной рулевой тяги
40
258013-П29
Шплинт 2х16 ОСТ 37.001.171-93
41
250867-П29
Гайка М8х1-6Н ОСТ 37.001.108-93
42
201548-П29
Болт М12-6gх50 ОСТ 37.001.123-96
43
33097-3414017
Наконечник рулевой тяги
44
250514-П29
Гайка М12-6Н ОСТ 37.001.124-93
45
252137-П2
Шайба 12.ОТ ОСТ 37.001.115-75
46
292816-П29
Гайка М12х1,25-6Н
Продольная и поперечная рулевые тяги,
трубопроводы силового цилиндра ГУР
<#"804853.files/image086.gif"> <#"804853.files/image086.gif"> <http://www.autoopt.ru/auto/catalog/truck/gaz/gaz-3308/107/?by=name&order=asc&typeauto_code=truck&mark_code=gaz&model_code=gaz-3308>
