Проверка коленчатого вала перед его ремонтом

Введение

История основания марки БелАЗ Гордость бывшего СССР, Белорусский автомобильный завод расположен в городе Жодино Минской области на площади 116 га. Когда-то в его 24-х цехах работали 12 тыс. человек, которые собирали в год до 5.3 тыс. автомобилей. Сейчас на заводе 7.3 тыс. работников, которые выпускают около 1 тыс. карьерных самосвалов в год. Руководит предприятием гендиректор ПО «БелАЗ», Герой Беларуси, доктор технических наук Павел Лукьянович Мариев. БелАЗ был образован в 1958 году. И началась его история с того, что в Жодино перенесли производство знаменитого «четвертака» - 25-тонного самосвала МАЗ-525, до этого выпускавшегося в Минске. Никаких гидроусилителей и пневмоподвесок сидений не существовало и в помине, а тряска при езде по скальным породам была такая, что позвоночник не выдерживал. Чтобы облегчить свой труд, шоферы управляли машиной... стоя. Но все равно профессиональными заболеваниями водителей тех лет был не только остеохондроз, но и опущение желудка. В конструктивном плане автомобиль был тоже далек от совершенства: под нагрузкой у него горели тормозные накладки, от вибрации выходили из строя приборы. Но еще большие проблемы обнаружились после отправки первой партии МАЗ-525 на экспорт в Индию. Заказчики пожаловались на то, что у машин не переключаются передачи. Послали наших специалистов - все в порядке, переключаются. Оказывается, у индусов не хватало физических сил переместить тугой рычаг КП. В 1960 году главным конструктором завода назначили Золя Львовича Сироткина, который вместе с коллегами в свободное от основной работы время спроектировал 27-тонный БелАЗ-540 - тот самый, который долгое время был визиткой предприятия и гордостью всего тяжелого машиностроения. Вообще, мировая общественность должна снять шляпу перед умными головами тех лет: наши специалисты запатентовали одноместную кабину и самосвальный кузов ковшового типа. От ошибочных решений вроде трехосного МАЗ-530 пришлось отказаться, а векторным направлением развития стала концепция компактного карьерника, первым из которых стал БелАЗ-548А. Впрочем, жодинцы своего не упустили и умудрились сделать несколько любопытных машин. Был даже 65-тонный дизель-троллейвоз БелАЗ-524 с токосъемником, как у троллейбуса. Но «рогатый» в серию не пошел: ну кто станет тянуть провода по карьерным разрезам. Зато первые машины успели удивить минчан и пощекотать им нервы - они испытывались на троллейбусных линиях белорусской столицы. Попытка оставить узлы нетронутыми и обойтись сдвоенной ошиновкой передних колес привела к тому, что машина отличалась слабой устойчивостью, избыточной поворачиваемостью и склонностью к опрокидыванию. В итоге она так и не вышла с территории завода. Серийный 120-тонник, БелАЗ-7519, появился позже и впоследствии стал «топовой» моделью. Прошло не так много времени, и жодинцы замахнулись на машину грузоподъемностью 180 тонн, причем полностью из отечественных комплектующих. В 1981 году появился БелАЗ-7521, и всего через два года он уже трудился в объединении «Якутуголь».

Проверка коленчатого вала перед его ремонтом несколько отличается от той, которую проводят при дефектовке или сборке двигателя

Конечно, и в том, и в другом случае проверяется геометрия вала, но в нашем случае от результатов проверки зависит выбор технологии ремонта.

Для проверки вал устанавливается на призмы крайними коренными шейками, а у средних с помощью стойки с индикатором измеряется биение. Проверяется также биение хвостовика и поверхностей сальников. Далее проводят тщательное измерение диаметров коренных и шатунных шеек. При этом обращают внимание на износ средней и крайних коренных шеек (он может быть повышен), а также на эллипсность шатунных шеек. Последнее измерение выполняют в нескольких плоскостях - при наличии эллипсности минимальный размер шейки обычно получается в направлении, сдвинутом на 20-40о против вращения от плоскости, проходящей через радиус кривошипа. После этих измерений картина несколько проясняется.

Дальнейшие действия лучше проиллюстрировать на примере. Стало общепринятым, что шлифовать вал можно только в случае, если биение средних шеек относительно крайних не превышает 0,1 мм. Точнее, шлифовать-то можно и при большем биении, но тогда неизбежно возникновение дисбаланса, который после ремонта будет необходимо устранить. К сожалению, пока в отечественной ремонтной практике хорошо освоена лишь балансировка валов 4-цилиндровых рядных и оппозитных двигателей, а также рядных 6-цилиндровых и V-образных 12-цилиндровых. Остальные типы валов - 2-, 3- и 5-цилиндровых рядных двигателей, а также большинство 6- и 8-цилиндровых V-образных отбалансировать весьма и весьма проблематично. Поэтому при биении коренных шеек свыше 0,1 мм перед шлифовкой целесообразно вал править (о правке валов см. № 6/1999).

Если вал уже подвергался шлифовке, не исключено, что хвостовик и поверхности сальников несоосны коренным шейкам. Известны случаи, когда недобросовестные шлифовщики умудрялись так изуродовать вал, что биение на этих поверхностях становилось раз в десять (!) больше допустимого - более 0,1-0,15 мм. Если добавить сюда износ коренных шеек, а также их возможное взаимное биение, то при исправлении подобной «халтуры» вал, скорее всего, «не выйдет» в следующий ремонтный размер шеек. Тогда, прежде чем шлифовать, следует уточнить наличие вкладышей необходимого ремонтного размера. Кстати, такое уточнение необходимо для многих двигателей иномарок - ситуация, когда после шлифовки искомые вкладыши будут найдены лишь на бумаге каталога, не редкость.

Однако самая большая неприятность - это когда ремонтировать уже «нечего» - износ шеек превысил максимальное ремонтное уменьшение. Такой вал обычно выбраковывают, в крайнем случае восстанавливают шейки наваркой или наплавкой (эти способы - тема отдельного разговора в наших будущих публикациях).

Валы с перегретыми после разрушения подшипников шейками желательно проверить на отсутствие трещин. Такая проверка обычно выполняется с помощью специальной установки - магнитного дефектоскопа. Глубокие трещины, уходящие в тело вала, - основание для выбраковки. Иногда такие трещины видны и невооруженным глазом.

Перед установкой вала в станке необходима еще одна проверка. Вал ставят в центрах и измеряют биение хвостовика и поверхности заднего сальника. Если биение превышает 0,01-0,02 мм, необходимо править центровые фаски вала, иначе шлифовать коренные шейки будет невозможно.

Существует несколько способов правки фасок - шабрением, притиркой и протачиванием.

Первый способ прост, но неудачен, т.к. из-за неправильной геометрии фаски качество шлифовки вала будет снижено (может появиться эллипсность коренных шеек). Второй способ точен, но слишком трудоемок - в токарном станке фаска притирается с помощью абразивной пасты к коническому притиру. Наилучшие результаты дает протачивание вала в токарном станке с использованием люнета.

Отметим, что если на большинстве европейских и японских валов «кривые» центровые фаски - редкость, то у американских встречаются довольно часто, причем некоторые валы даже не имеют фасок. Из отечественных двигателей отличаются «волговские» валы - при ремонте правка их центровых фасок оказывается обязательной.

И, наконец, последняя подготовительная операция - удаление заглушек и промывка внутренних каналов. Последняя операция обязательна - во внутренних каналах около заглушек скапливается значительное количество грязи. Стоит только пренебречь промывкой, как грязь обязательно испортит самую качественную шлифовку вала, и весь ремонт двигателя пойдет насмарку.

Итак, подготовка к работе завершена. Тем не менее, приступать к шлифовке еще рано, надо проверить станок.

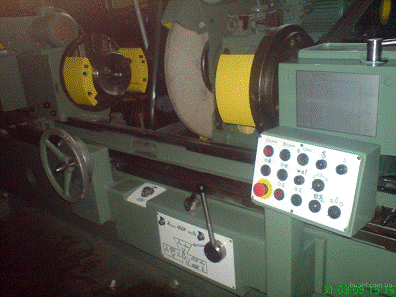

Станок для шлифования

Для шлифования коленчатых валов применяются специализированные шлифовальные станки с приспособлениями, позволяющими сместить ось коренных шеек относительно оси вращения вала в станке. Это необходимо для шлифования шатунных шеек.

Как показывает практика, результат ремонта вала во многом зависит не от модели шлифовального станка, а от его состояния. Поскольку дефекты станка, ошибки, небрежности и неточности при его наладке делают невозможным качественный ремонт вала. За примерами далеко ходить не надо.

Один из самых распространенных дефектов шлифовки - дробление, при котором поверхность шейки приобретает характерный «многогранный» вид. Причина этого дефекта обычно заключается в плохой подготовке шлифовального круга, когда его биение становится больше 3-4 мкм. К таким же последствиям может привести недостаточное натяжение ремней привода планшайбы передней бабки станка.

Еще один весьма распространенный дефект - несоосность центров передней и задней бабки. Это нетрудно проверить с помощью шлифованного стержня (скалки), установленного в центрах, и стойки с индикатором. Несоосность центров приводит к неправильной обкатке центровых фасок и эллипсности шеек вала, а если она обнаружена, то причина может быть, к примеру, в износе направляющих стола станка. Тогда ремонтировать надо не вал, а станок.

Очень важное значение имеет соосность патронов станка. Допустимое значение несоосности не должно превышать 0,04-0,05 мм на длине вала. Этот параметр обеспечивает параллельность осей шатунных и коренных шеек. Отметим, что он определяется состоянием станка, а измерить непараллельность шеек непосредственно на коленчатом валу невозможно.

При несоосности патронов вал, зажатый в них, вращается по очень сложной траектории, в результате чего шатунные шейки, расположенные попарно, после шлифовки оказываются на разных радиусах и сдвинутыми по окружности. Очевидно, двигатель с таким валом уже никогда не сможет работать ровно.

Непараллельность шеек проявляется при дальнейшей эксплуатации ускоренным износом шатунных вкладышей, особенно у их краев. А поскольку контролю этот параметр не поддается, то соосность патронов станка - вопрос доверия к шлифовщику.

Несоосность патронов нетрудно устранить протачиванием их кулачков в токарном станке при базировании по наружному диаметру патрона. Правда, иногда несоосность возникает из-за дефекта планшайбы передней или задней бабки. Но так или иначе, указанные дефекты должны быть устранены, иначе качество шлифовки вала будет резко снижено.

При наладке станка обязательно проверяется конусность шеек (не более 1-2 мкм). Этот параметр регулируется с помощью специальной конусной линейки станка и особенно важен при шлифовке валов с широкими шейками.

И, наконец, жесткость закрепления вала в станке: люфты в различных соединениях станка легко могут привести к дроблению или эллипсности шеек.

Наш анализ возможных дефектов и их причин показывает, как важно для обеспечения качественной шлифовки содержать станок в исправном состоянии и периодически проверять его. А это совсем не просто. Но анализ оказался бы не полным, если не отметить роль самого шлифовщика. Какой бы замечательный, новый и точный ни был станок, квалификация шлифовщика имеет решающее значение. Особенно, когда речь идет о «ловле» микронных размеров, биений, отклонений формы и расположения поверхностей. Более того, квалифицированный мастер «чувствует металл», видит, как ведет себя вал при шлифовке и при малейшем отклонении от нормы обязательно лишний раз проверит станок.

Итак, коленчатый вал проверен, станок налажен, можно шлифовать. Но о том, как это делается, читайте в наших будущих публикациях.

Основные параметры, характеризующие качество шлифовки коленчатого вала

Проверка геометрии коленчатого вала

Коленчатый вал - наиболее ответственная, наиболее нагруженная и дорогостоящая деталь двигателя. Коленвал работает в крайне неблагоприятных условиях: на него действуют ударные динамические нагрузки, силы трения, неуравновешенные моменты, крутильные колебания и вибрации, высокие температуры, статические нагрузки от сопрягаемых деталей.  Именно коленчатый вал принимает на себя все недостатки сборки двигателя. Дефекты геометрии блока или шатунов в первую очередь скажутся на ресурсе коленчатого вала. Однако, несмотря на столь высокие требования к  этой детали, качественный коленчатый вал при условии грамотной сборки двигателя обладает прекрасным ресурсом. В этом проявляется рациональность и высокий запас надежности советстких конструкций дизелей строительной и сельскохозяйственной техники.

При приобретении коленчатого вала перед сборкой двигателя покупатель имеет право (а, скорее, обязанность!) проверить полностью коленчатый вал перед установкой в двигатель. Такая проверка может проводится на ремонтном предприятии, в шлифовальной мастерской, на заводе. Даже если вы купили абсолютно новый коленчатый вал, все равно стоит проверить его перед установкой. Но все же дефекты новых коленчатых валов встречаются гораздо реже, чем дефекты ремонтных коленвалов.

. Ускоренный износ шеек коленчатого вала.

Слишком быстрый износ шеек коленвала чаще всего связан с проблемами блока. Обязательно необходимо проверить геометрию посадочных мест блока под подшипники. В этом случае коленчатый вал может "болтаться" в постелях блока, что приводит к существенному увеличению нагрузок и быстрому износу. Втоой причиной, ставшей особенно актуальной в последние годы, может быть некачественный материал коленчатого вала. На рынке присутствует достаточно большое количество недорогих коленчатых валов импортного производства. Среди них есть как качественные, прекрасно зарекомендовавшие себя марки, так и откровенные подделки. Конечному потребителю бывает непросто разобраться. В случае использовнаия высокопрочного чугуна, ресурс коленчатого вала остается практически неизменным. Например, фирма BLAT использует только чугун ВЧ при производстве коленчатых валов и пятилетняя практика показывает высокий ресурс деталей BLAT. Но в случае, если на материале решили секономить, использовать более мягкий серый чугун или сталь, незакаленную токами высокой частоты, тогда ресурс коленчатого вала и межремонтные периоды существенно уменьшаются.

. Задиры на поверхностях шеек коленчатого вала.

Задиры на шейках коленчатого вала, как правило, связаны с состоянием системы смазки дизеля.  Здесь может быть очень большое число факторов: некачественное масло, нарушение сроков замены масла, засорение масляного фильтра, недостаточное давление в системе. Также задиры могут образоваться вследствие проблем с охлаждением дизеля или с нарушением температурного режима, так как перегрев разжижает масло. Износ поршневых колец приводит к попаданию частичек топлива или продуктов сгорания в масло, что также разжижает его.
