Проведение полевых сейсморазведочных работ МОГТ 2D с целью изучения геологического строения и оценки перспектив нефтегазоносности малоизученной территории Западного Татарстана

Содержание

Введение

. Общий раздел

.1 Характеристика района

.2 Геолого-геофизическая характеристика участка проектируемых работ

.3 Сейсмогеологическая характеристика разреза

.4 Тектоника

.5 Нефтегазоносность

2. Проектная часть

.1 Обоснование постановки геофизических работ

.2 Методика и технологии полевых работ

.3 Методика обработки и интерпретации

.4 Вспомогательные работы

.4.1 Топографо-геодезические работы

.4.2 Буровзрывные работы

Список литературы

Заключение

Введение

Сейсморазведка является одним из видов геофизической разведки. Сейсморазведка представляет собой совокупность методов исследования геологического строения земной коры основанных на изучении упругих волн, возбужденных искусственно. В сейсморазведке с помощью взрывных и не взрывных (ударов, вибраций) источников, возбуждают в земле упругие волны, они в свою очередь распространяются во все стороны и проникают в толщи земной коры на большие глубины

Работы будут выполняться на территориях Верхне-Услонского, Зеленодольского, Кайбицкого и Апастовского районов Республики Татарстан.

Общий объем работ составит 1990 п. км сейсмических профилей, в том числе 1020 п. км планируется отработать в 2005 г., а 970 п. км - 2006 году.

На Апастовском участке будут проведены полевые сейсморазведочные работы МОГТ 2D с целью изучения геологического строения и оценки перспектив нефтегазоносности малоизученной территории Западного Татарстана с подготовкой на изучаемых участках новых нефтеперспективных объектов.

1. Общий раздел

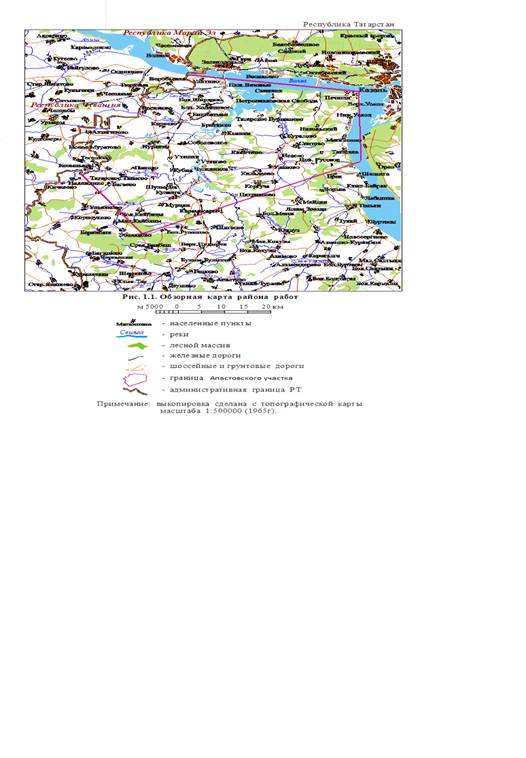

.1 Характеристика района

В административном отношении участок проектируемых работ располагается в западной части Республики Татарстан в пределах Верхне-Услонского, Зеленодольского, Кайбицкого и Апастовского районов.

В орогидрографическом отношении он расположен в северной части Предволжья республики и приурочен к водоразделам рек Волга и Свияга, Свияга и Аниш. Река Волга расположена в северной и северо-восточной частях проектируемого участка и течет в юго-восточном направлении. Правые ее притоки (Свияга, Сулица) протекают примерно в субмеридиональном направлении.

Геоморфологически участок работ представляет собой всхолмленную равнину, рассеченную в меридиональном направлении долинами рек и овражно-балочной сетью. Абсолютные отметки рельефа в пределах Апастовского участка на водоразделах достигают +150 - +220 м, понижаясь в долинах рек до +70 - +80 м. Общий наклон поверхности рельефа происходит в северном направлении.

Наиболее крупными населенными пунктами являются Апастово, Свияжск, Бол. Кайбицы, Ниж. Вязовые, Матюшино, Печищи и Ниж. Услон. Столица Республики Татарстан г. Казань находится в 5 км северо-восточнее, на левом берегу р. Волга.

Основная часть территории участка занята пашнями и посевами. Лесные массивы располагаются отдельными небольшими участками.

Район проектируемых работ пересекают железнодорожные магистрали Казань - Москва и Казань - Ульяновск, а также шоссейные дороги Казань - Ульяновск и Казань - Чебоксары. Общий объем работ составит 1990 п. км сейсмических профилей, в том числе 1020 п. км планируется отработать в 2005 г., а 970 п. км - 2006 году.

Залесенность площади проектируемых работ составляет около 2%.

Климат района умеренно-континентальный. В зимний период температура воздуха обычно составляет минус 13-14оС, редко опускается до минус 20-32оС.

сейсмологический полевой геодезический топографический

Лето умеренно-теплое со средней температурой плюс 19-25оС до 30-33оС. Среднегодовое количество осадков составляет 420-450 мм.

Изрезанность рельефа местности реками, оврагами, лощинами, сельскохозяйственные угодья, наличие населенных пунктов, ЛЭП, являющихся источниками помех, будут создавать определенные трудности при проведении полевых геофизических работ. По условиям проведения работ24% площади относится ко II, а 76% - к III категориям трудности.

Климат

Территория района проведения работ характеризуется как умеренно континентальный, с резкими колебаниями температуры и неравномерным выпадением осадков.

Безморозный период продолжается в среднем 128 дней. В год выпадает в среднем 552,1 мм осадков, преимущественно в теплый период (апрель-октябрь) - 319,4 мм. Среднегодовая температура 3,1°, средняя самого теплого месяца (июля) 23,8°, самого холодного (января) -19,3°. Абсолютный минимум -48° (в январе 1979 г.), максимум 36,2° (в июле 1981 г.). Средняя продолжительность устойчивого снежного покрова - 146-147 дней, вегетационного периода - 162-175 дней. Солнечное сияние - около 2000 часов в году.

Рельеф

Геоморфологически участок работ представляет собой всхолмленную равнину, рассеченную в меридиональном направлении долинами рек и овражно-балочной сетью. Абсолютные отметки рельефа в пределах Апастовского участка на водоразделах достигают +150 - +220 м, понижаясь в долинах рек до +70-+80 м. Общий наклон поверхности рельефа происходит в северном направлении.

В геологическом строении территории проектного Апастовского участка принимают участие образования архейско-протерозойского, палеозойского и кайнозойского комплексов.

Литолого-стратиграфическая характеристика разреза изучаемого района приведена по данным глубокого бурения. Скоростная характеристика разреза приведена по результатам сейсмокаротажных исследований проведенных в скважинах 404, 407, 410 Апастовской площади.

Вскрытые глубокими скважинами породы кристаллического фундамента имеют архей-протерозойский возраст и представлены сланцами основного и среднего состава, биотитовыми и амфиболитовыми гнейсами и амфиболитами. Поверхность фундамента местами сильно разрушена и перекрыта корой выветривания максимальной мощностью до 13 м (скв.412 Апастовская).

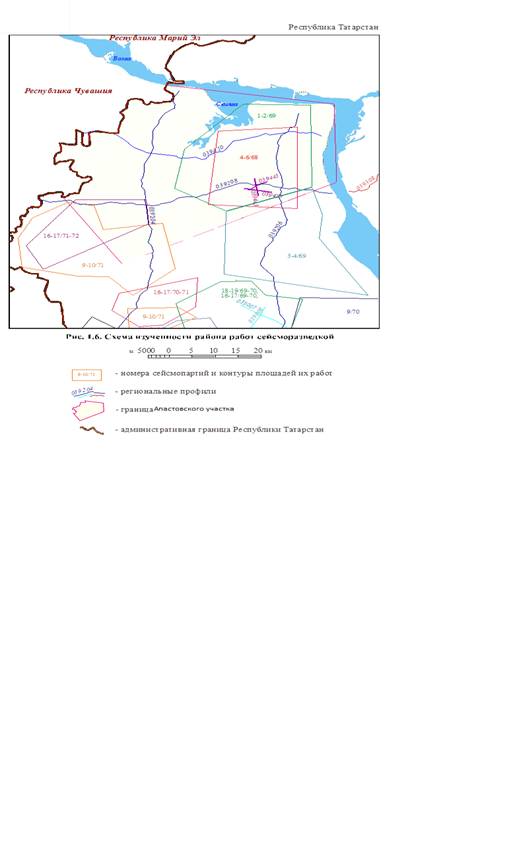

.2 Геолого-геофизическая характеристика участка проектируемых работ

Планомерное изучение геологического строения северной части Предволжья началось в 30-х годах 20-го столетия. Основным видом геологических исследований в то время являлась структурно-геологическая съемка. Съемка проводилась с 1932 г. по 1959 г. геологами Тихвинской Е.И., Форшем Н.Н., Розановым Л.И., Мануйленко О.М., Музыченко Н.М. и др. В этот период был выявлен ряд поднятий по верхнепермским отложениям.

С 1949 г. по 1972 г. на территории Апастовского участка проводилось структурное бурение. Результаты этих работ позволили схематично изучить литологию, стратиграфию, тектонику пермских отложений, а также выявить Савиновское, Матюшинское, Макуловское, Азелеевское, Бузаевское, Багаевское, Верхнеуслонское и др. поднятия.

Глубокое разведочное бурение на исследуемой территории проводилось с 1953 по 1972 гг. В этот период по редкой сети было пробурено 11 скважин, по данным которых установлен общий региональный подъем кристаллического фундамента в западном направлении.

В 1959 г. партия № 18/59 провела детальную гравиметрическую съемку западных районов РТ и прилегающих территорий Чувашской и Марийской Республик в масштабе 1:100 000. В результате была составлена схематическая карта рельефа кристаллического фундамента западной части РТ.Проведенные в 1961 г., с целью охвата съемкой правого и левого берегов р. Волга, гравиметрические работы, позволили составить карту аномалий силы тяжести увязанную с материалами съемки 1959 г. /3/.В 1961-62 гг. южная часть района работ была охвачена аэромагнитной съемкой масштаба 1:50 000, выполненной партией Новосибирского геофизического треста. В результате выполненных работ построены карты аномального магнитного поля, отображающие блоковое строение кристаллического фундамента.

В 1966-67 гг. изучаемый район практически полностью был охвачен электроразведочными работами методом ЗСМ.В результате работ было уточнено местоположение Казанско-Кировской впадины, а также прослежены зоны резкого сокращения мощностей терригенных отложений девона.

В 1969 г. партией 24/69 на проектном участке, с целью изучения тектонического строения фундамента, были произведены гравиразведочные работы. Установлена система субширотных нарушений завершившая перестройку структурно-тектонического плана кристаллического фундамента. Составлена карта поверхности кристаллического фундамента масштаба 1:100 000.

По данным сейсморазведочных работ, проведенных партиями 16-17/70-71 и 9-10/71, методом ОВ получены дополнительные сведения о геологическом строении района. По всем отражающим горизонтам (В, У, Д, А) выявлены Маматкозинское, Матюшинское, Шайтанкинское и др. поднятия.

При анализе материалов полученных аэромагнитной съемкой, проведенной на территории РТ в 1989 г. партией 48/89, совместно с имеющимися данными геолого-геофизических исследований намечена более плотная чем представлялась ранее, сеть разломов фундамента и осадочного чехла. На ее основе создана схема разломно - блокового строения с выделением отдельных структурных элементов кристаллического фундамента.

Проведенные на участке в 1991, 93 и 95 годах аэрокосмогеологические исследования позволили установить природу объектов АКГИ и произвести их классификацию в тектоническом и геоморфологическом отношении. Было выявлено множество объектов отождествляемых с положительными и отрицательными структурами в фундаменте /10, 11/.

В 1992 и 1994 гг. изучаемый участок был охвачен региональным сейсморазведочным профилированием методом МОГТ (с.п. 3-4/92, 3-4/94). Площадь участка пересекают 4 профиля 039204, 039206, 039208, 039410. Соглашаясь в целом симеющимися представлениями о геологическом строении района исследований, результаты региональных работ уточняют и дополняют эти представления.

.3 Сейсмогеологическая характеристика разреза

В геологическом строении территории проектного Апастовского участка принимают участие образования архейско-протерозойского, палеозойского и кайнозойского комплексов.

Литолого-стратиграфическая характеристика разреза изучаемого района приведена по данным глубокого бурения. Скоростная характеристика разреза приведена по результатам сейсмокаротажных исследований проведенных в скважинах 404, 407, 410 Апастовской площади.

Вскрытые глубокими скважинами породы кристаллического фундамента имеют архей-протерозойский возраст и представлены сланцами основного и среднего состава, биотитовыми и амфиболитовыми гнейсами и амфиболитами. Поверхность фундамента местами сильно разрушена и перекрыта корой выветривания максимальной мощностью до 13 м (скв.412 Апастовская).

Скорость распространения упругих колебаний в толще пород кристаллического фундамента, определенная по сейсмокаротажным данным равна 6000 м/с.

Породы осадочного чехла, залегающие на денудированной поверхности кристаллического основания, подразделяются на несколько разнофациальных литолого-стратиграфических комплексов, на границах которых формируются наиболее интенсивные из прослеживающихся на площади отражений в таблице 1.

.4 Тектоника

В тектоническом отношении территория Апастовского проектного участка приурочена к сочленению 2-х структур I-го порядка: Токмовского свода и Казанско-Кировского авлакогена. В пределах участка работ Казанско-Кировский авлакоген состоит из Апастово-Савиновского блока и Сюкеево-Верхне-услонского блока на стыке которых прослеживается Сюкеевскийграбенообразный прогиб. Токмовский свод, в пределах участка работ, представлен Урмарским блоком. Граница между Токмовским сводом и Казанско-Кировским авлакогеномсубмеридиональноследится по Буинскому прогибу, пересекающему изучаемую площадь в центральной части.

Структурную поверхность фундамента осложняет ряд поднятий: Шайтанкинское (Урмарский блок), Савиновское и Маматкозинское (Апастовско-Савиновский блок), Верхнеуслонское (Сюкеево-Верхнеуслонский блок).

В пределах Апастовского участка отложения кристаллического фундамента вскрыты всеми глубокими скважинами. Минимальная отметка залегания фундамента составляет -1701 м (скв.4 Тат.Азелеевская), максимальная -1835 м (скв.406 Апастовская). Поверхность кристаллического фундамента испытывает общее погружение в восточном направлении.

По кровле терригенных отложений девона, перекрывающих породы кристаллического основания, морфологические элементы, как в региональном, так и в локальном плане находят отображение в более сглаженном виде. В целом структурный план девонских отложений отражает черты тектонического строения фундамента.

Начиная с верхнефрансокго времени, в связи с образованием Буинского прогиба ККС, впервые выделенного И.А. Антроповым как западная ветвь Усть-Черемшанского прогиба, и сопровождавших образование прогиба седиментационных и эрозионно-тектонических процессов, происходит существенная перестройка структурно-тектонического плана вышезалегающих отложений.

В силу этого структурный план верхнефранско-турнейских отложений отражает одновременно как строение кровли кристаллического фундамента, так и основные черты перекрывающих осадочных образований.

По кровле ассельского яруса структурная поверхность испытывает неравномерное погружение в юго-западном направлении. Абсолютные отметки ее колеблются от -72 м до -115 м. На фоне общего погружения выделяется ряд отдельных локальных поднятий седиментационного типа: Булгарское, Матюшинское, Макуловское, Бузаевское, Багаевское, Азелеевское, Соболевское и поднятия тектонического типа: Савиновское, Шайтанкинское и Верхнеуслонское.

Очевидно, что многие черты и особенности тектонического строения района, как и другие вопросы геологического строения и нефтеносности, изучены в настоящее время слабо и будут уточняться по мере накопления фактического материала.

.5 Нефтегазоносность

Дискуссии о перспективах нефтегазоносности западной части РТ длятся уже несколько десятилетий. В оценках нефтеперспективности региона специалисты дают значительные расхождения, хотя ни одна скважина, пробуренная к настоящему времени в предволжье РТ, притока нефти не дала.

Несмотря на отрицательные результаты всех ранее проведенных геолого-поисковых работ в Западной Татарии, многие исследователи полагают, что выполненных объемов глубокого бурения, недостаточно для окончательных выводов о перспективности этой территории. В пользу их убеждений можно отнести факт открытия в 90-х годах прошлого столетия ряда небольших месторождений на западном борту Мелекесской впадины на территории Ульяновской области (Охотничьего, Зимницкого, Калмаюрского и др.).

Немаловажны также результаты опробования терригенных коллекторов девона. В скв.407 Апастовской площади, пробуренной на Макуловском поднятии, были проведены гидрохимические исследования пластовых вод. При этом было установлено, что гидрохимические показатели подземных вод являются очень близкими к таковым для подземных вод синхронных отложений на Южно-Татарском своде.

В пределах участка в скважинах 401, 402, 403 Апастовсакой площади из отложений верхнефранского подъяруса получены притоки пластовой воды.

Незначительные следы остаточной битуминозности прослежены в живетско-пашийских отложениях - скв.1, 2, 4 Тат. Азелеевской площади.
