Материал: Проектирования выкидных линий от скважины, оборудованной винтовой насосной установки до автомат-групп замерной установки на месторождении Башенколь

В комплект установки входят:

автотрансформатор или трансформатор на соответствующие напряжения для питания ПЭД;

станция управления с необходимой автоматикой и защитой;

устьевое оборудование, герметизирующее устье скважины и ввод кабеля в скважину;

электрический кабель круглого сечения, прикрепляемый поясками к НКТ;

винтовой насос, состоящий из двух работающих навстречу друг другу винтов с двумя приемными сетками и общим выкидом;

гидрозащита электродвигателя; маслонаполненный четырехполюсный электродвигатель переменного тока - ПЭД.

Основной рабочий орган винтового насоса (рисунок 2.1) состоит из двух стальных полированных и хромированных однозаходных винтов 2 и 4 с плавной нарезкой, вращающихся в резинометаллических обоймах 1 и 5, изготовленных из нефтестойкой резины особого состава.

Внутренняя полость обойм представляет собой двухзаходную винтовую поверхность с шагом в два раза больше, чем шаг винта. Винты соединены с ПЭДом и между собой валом с промежуточной эксцентриковой муфтой 3. Оба винта имеют одинаковое направление вращения, но один винт имеет правое направление спирали, а другой - левое. Поэтому верхний винт подает жидкость сверху вниз, а нижний - снизу вверх. Это позволяет уравновесить винты, так как силы, действующие на них от перепада давления со стороны выкида и приема, будут взаимно противоположны.

Любое поперечное сечение стального винта есть правильный круг, однако центры этих кругов лежат на винтовой линии, ось которой является осью вращения всего винта. В любом сечении винта, перпендикулярном к его оси, круговое сечение оказывается смещенным от оси вращения на расстояние е, называемое эксцентриситетом (рисунок 2.2).

Поперечные сечения внутренней полости резиновой обоймы в любом месте вдоль оси винта одинаковые, но повернуты относительно друг друга. Через расстояние, равное шагу, эти сечения совпадают.

Само сечение внутренней полости в любом месте представляет собой две полуокружности с радиусом, равным радиусу сечения винта, раздвинутые друг от друга на расстояние .

При работе двигателя винт вращается вокруг собственной оси. Одновременно сама ось винта совершает вращательное движение по окружности диаметром .

Гребень спирали винта по всей своей длине находится в непрерывном соприкосновении с резиновой обоймой. Между винтом и обоймой образуется полость, площадь сечения которой равна произведению диаметра винта  на , а высота этой полости в направлении оси винта равна шагу обоймы Т (, где  - шаг винта).

Перекачиваемая жидкость заполняет полость между винтом и обоймой в пределах каждого шага и, так как при вращении винт в осевом направлении не движется, то жидкость будет перемещаться вдоль оси винта на расстояние одного шага при повороте винта на один оборот. Следовательно, суточная подача винтового насоса будет равна

,

где  - частота вращения вала ПЭДа (примерно 1480 мин^-1);  - коэффициент подачи насоса.

Коэффициент подачи насоса учитывает: обратные протечки через линию соприкосновения гребня спирали винта с внутренней полостью обоймы; неполное заполнение полостей за счет наличия газа во всасывающей смеси; усадку нефти при переходе ее от термодинамических условий насоса к условиям на поверхности.

Для того, чтобы верхний и нижний винты имели возможность вращаться не только вокруг своей оси, но и по окружности диаметром , они соединены между собой специальными эксцентриковыми муфтами (см. рисунок 2.1). Конец вала, выходящего из верхнего сальника и подшипника узла гидрозащиты, соединяется с нижним винтом также с помощью эксцентриковых муфт 3.

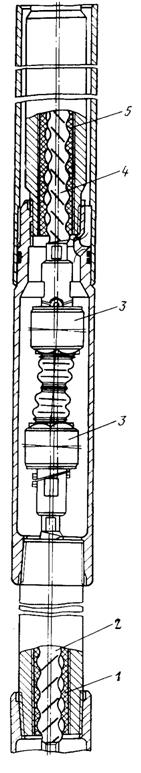

Рисунок 2.1 - Винтовой насос с двумя уравновешенными рабочими органами

Эксцентриковые муфты работают в жидкости, откачиваемой насосом. Насос имеет двухсторонний прием жидкости и общий выкид в пространство между верхним и нижним винтами. Далее жидкость проходит по кольцевому зазору между корпусом металло-резиновой обоймы верхнего винта и кожухом насоса. Затем по специальным косым каналам, минуя приемную сетку верхнего винта, жидкость попадает в головную часть ПВН, в которой имеется многофункциональный предохранительный клапан поршеньково-золотникового типа. Обойдя по сверлению предохранительный клапан, жидкость проходит шламовую трубу и попадает в НКТ.

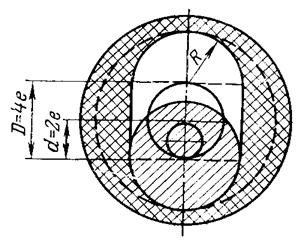

Рисунок 2.2 - Сечение резиновой обоймы и винта насоса

На рисунке 2.3 показаны четыре последовательных положения сечения винта в обойме при одном его повороте.

В нижней части насоса, ниже герметизирующего сальника и двухрядного радиально-упорного подшипника размещается пусковая муфта. Она соединяет вал протектора и двигателя с валом насоса только после того, как вал двигателя разовьет число оборотов, соответствующее максимальному крутящему моменту двигателя. Для этого в пусковой муфте имеются выдвижные эксцентриковые кулачки, входящие в зацепление при определенной частоте вращения вала.

Такая пусковая муфта обеспечивает надежный запуск насоса при максимальном крутящем моменте двигателя. Кроме того, она не позволяет вращаться валу насоса в сторону, противоположному заданному направлению. В этом случае в муфте происходит свободное проворачивание валов без зацепления, чем предупреждается развинчивание деталей наоса и резьбовых соединений, а резиновые обоймы рабочих органов предохраняются, таким образом, от перегрева и сухого трения, так как при обратном вращении жидкость из НКТ откачалась бы в кольцевое пространство. Такое обратное вращение может произойти при ошибочной перестановке двух концов электрического кабеля на трансформаторе.

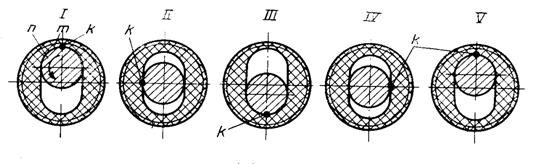

Рисунок 2.3 - Положение сечения винта в обойме при его повороте на один оборот:- исходное положение; II - положение при повороте на 90⁰; III - положение при повороте на 180⁰; IV - положение при повороте на 270⁰; V - положение при повороте на 360⁰;

к - фиксированная точка на поверхности винта (вращение против часовой стрелки)

Четыре эксцентриковые муфты позволяют за счет подвижности шарниров передавать необходимый крутящий момент и одновременно совершать винтам сложное планетарное движение в резиновых обоймах.

Поршеньково-золотниковый предохранительный клапан выполняет следующие функции.

Так как сквозной проток жидкости при неподвижном винте в ПВН невозможен, то при его спуске в скважину на НКТ под уровень жидкости возникает необходимость заполнения НКТ жидкостью из межтрубного пространства. В этом случае поршеньково-золотниковый предохранительный клапан устанавливает сообщение внутренней полости НКТ с межтрубным пространством.

При подъеме ПВН из скважины жидкость из НКТ по тем же причинам не может перетечь в межтрубное пространство. Поршеньково-золотниковый клапан в этом случае также устанавливает сообщение внутренней полости НКТ с межтрубным пространством и жидкость сливается.

При недостаточном притоке жидкости из пласта в скважину или при содержании в жидкости большого количества газа золотник предохранительного клапана устанавливается так, что часть жидкости из колонны НКТ перетекает через боковой клапан в межтрубное пространство. Когда насос разовьет нормальную подачу, золотник клапана перекроет боковой спусковой клапан и вся жидкость, подаваемая насосом, будет поступать в НКТ.

В противоположность ПЦЭН винтовые насосы, как и все объемные машины, не могут работать при закрытом выкиде. Поэтому при случайном закрытии задвижки на устье ПВН выходит из строя. Для предупреждения подобных явлений золотниковый предохранительный клапан срабатывает и сбрасывает жидкость из НКТ в межтрубное пространство. Для этого клапан регулируется на строго регламентируемую величину давления, при превышении которой происходит сброс.

Золотниковый предохранительный клапан позволяет откачивать жидкость из скважин с низким динамическим уровнем и не допускает его снижения до приемных сеток насоса, так как в этом случае клапан сбросит жидкость из НКТ в межтрубное пространство. Это приведет к снижению результирующей подачи и срабатыванию релейной защиты на станции управления, отключающей всю установку.

Если по каким-либо причинам установка не отключится, то после накопления жидкости в межтрубном пространстве и повышения ее уровня клапан закроет спусковой канал и установка перейдет на нормальный режим работы с полой подачей жидкости в НКТ. Поскольку слабый приток из пласта сохраняется, то это приведет снова к снижению уровня в межтрубном пространстве, клапан снова сработает и сбросит жидкость из НКТ в межтрубное пространство. Такая вынужденная самопроизвольная периодическая эксплуатация будет продолжаться до тех пор, пока станция управления не отключит установку. Назначением золотникового предохранительного клапана является недопущение сухого трения винта в резиновой обойме и выхода из строя насоса по этой причине.

Шламовая труба предохраняет насос от попадания в его рабочие органы твердых частиц и окалины со стенок НКТ и стеклянной крошки в случае применения остеклованных или эмалированных НКТ. Она представляет собой обычный патрубок с боковыми отверстиями и заглушенным верхним концом. Оседающие твердые частицы накапливаются между внутренней поверхностью НКТ и наружной поверхностью шламовой трубы.

Как видно из описания, ПВН - несложная машина с небольшим числом деталей (в противоположность ПЦЭН) и в настоящее время имеет высокую надежность и достаточно большой межремонтный период. Серийные конструкции рассчитаны в основном на номинальную подачу 40, 80 и 100 м³/сут при диаметрах обсадных колонн 146 и 168 мм.

Благодаря двум винтам с правым и левым направлением их спиралей эти насосы во время работы взаимно гидравлически разгружаются, поэтому их опорные подшипники и пяты не подвергаются большим осевым усилиям. Друг от друга насосы отличаются только размерами винтов и резиновых обойм, благодаря чему достигнута и высокая унификация, и взаимозаменяемость всех деталей и узлов. Наиболее слабым местом в винтовых насосах является резиновая обойма, которая при недостатке смазки сразу выходит из строя. Винтовые насосы на вязкой жидкости работают лучше, чем на сильно обводненной продукции скважин. Они не эмульгируют нефть, как центробежные насосы.К. п. д. насоса достигает 0,8.

Винтовые насосы имеют шифр, подобный шифру центробежных насосов. Например, ЭВНТ5А-100-1000 означает: электровинтовой насос (ЭВН) тихоходный (Т) под колонну 5А с подачей 100 м³/сут, напором 1000 м. Имеются насосы, развивающие напор 1400 м. Насос ЭВНТ5А-100-1000 имеет на воде максимальный к. п. д.0,68-0,7, а при незначительном повышении вязкости жидкости до 0,4 см²/с его максимальный к. п. д. увеличивается до 0,73-0,75.

На рисунке 2.4 показаны рабочие характеристики серийного насоса ЭВНТ5А-100-1000 при его работе на воде (кривые 1) и глицерине (кривые 2) с вязкостью 1,35 см²/с.

Поскольку ПВН является объемной машиной, то его подача гораздо в меньшей степени, чем в ПЭЦН, зависит от напора. Повышение напора увеличивает протечки жидкости через линию контакта гребня винта с внутренней полостью резиновой обоймы, и это несколько снижает подачу. Тем не менее, для ПВН характерна более широкая область рекомендованных режимов при сохранении высоких значений к. п. д. Это позволяет один и тот же ПВН применять для эксплуатации скважин с различными динамическими уровнями.

Рисунок 2.4 - Рабочие характеристики винтового насоса типа ЭВНТА5А-100-1000 при работе на воде и глицерине

Например, для насосов с напором до м и подачами от 40 до 100 м³/сут зона оптимального к. п. д. находится в пределах напоров от 350 до 1000 м. Продолжительность работы ПВН без подъема в некоторых случаях достигла 16 мес.

Применение ПВН весьма эффективно при откачке высоковязких нефтей. Они менее чувствительны к присутствию в нефти газа, а попадание последнего в рабочие органы не вызывает срыва подачи.

В настоящее время разработаны установки типа УЭВНТ5А на подачу 16-200м³/сут при напоре 1200-900м, где Т означает - тихоходный. Их подача меньше зависит от напора. Они оказались эффективными при работе на вязких жидкостях и расходном газосодержании на приме до 0,5. Область применения их ограничена температурой до 30-70 градусов С. Слабым звеном установки является резиновая обойма. Тихоходность (частота вращения 1500 мин) по сравнению с частотой вращения (2820 мин) электродвигателя достигается соответствующими соединениями и укладкой статорной обмотки.

Так как установка электровинтового насоса и является наиболее эффективной при работе с вязкой жидкостью, она имеет существенный недостаток: для привода погружного винтового насоса требуются дорогостоящие оборудования, за которыми требуется уход и частое обслуживание - это кабель, погружной электродвигатель, протектор; а также необходимо строительство, монтаж и установка станции управления и трансформатора.

Этих недостатков лишена проектируемая электровинтовая установка (рисунок 2.5), которая приводится в действие колонной вращающихся штанг. Колонна штанг приводится в действие наземным электродвигателем через муфту пусковую. Электродвигатель тихоходный (частота вращения 1500 мин) с повышенным крутящим моментом на выходном валу.

Таким образом, отпадает необходимость в строительстве трансформатора, станции управления, применении кабеля, протектора и погружного двигателя.

Проектируемая штанговая установка с погружным винтовым насосом имеет преимущества и перед обычной ШСНУ.

На колонну штанг, через которую передается вращение винту насоса, действует постоянная нагрузка, тогда как штанги обычных глубинных насосов подвергаются циклической нагрузке, что может привести к усталостному разрушению.

При добыче нефти высокой вязкости обычными насосами трение штанг о жидкость может достигать такой величины, при которой колона штанг не будет опускаться настолько быстро, насколько это необходимо, что будет ограничивать производительность насоса.

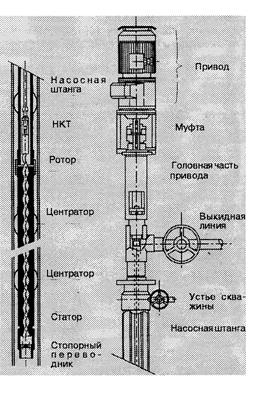

Рисунок 2.5 - Схема проектируемой установки верхнеприводного винтового электронасоса

Система привода обычных станков-качалок никогда не может быть полностью сбалансирована. Поэтому значительная часть потребляемой энергии идет на преодоление сил инерции, возникающих в результате изменения направления движения колонны штанг.

Капитальные затраты на проектируемый винтовой насос составляют порядка 50% и менее (до 25%) затрат на приобретение и установку обычных станков-качалок. Эксплуатационные издержки у проектируемого насоса также ниже: затраты энергии - на 60-75% при эксплуатации насосов данного типа с обычными глубинными насосами аналогичной производительности.

Небольшие размеры УВЭН со штанговой колонной выгодно отличает данный тип насосов от крупногабаритных станков-качалок.
