Проектирование водохранилища

Министерство образования и науки Российской Федерации

Федеральное государственное автономное образовательное учреждение

высшего профессионального образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ

ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Институт природных ресурсов

Направление подготовки Природообустройство и водопользование

Кафедра Гидрогеологии, инженерной геологии и гидрогеоэкологии

Лабораторная работа № 1

по дисциплине «Организация и технология работ природообустройства и водопользования»

Выполнил студент гр.2В10 Савченко Д.В.

Проверил: Никитенков А. Н.

Томск 2015 г.

Исходные данные

·        Методические указания по выполнению курсового проекта по дисциплине «Организация и технология работ по природообустройству и водопользованию» для студентов, обучающихся по направлению 280100 «Природообустройство и водопользование» (далее по тексту «Методические указания» либо «Указания»);

·        Растровые данные, содержащие картографическую информацию по интересующему нас району (Яндекс-карты);

·        Растровые данные, содержащие информацию о рельефе интересующего нас района;

·        Векторные слои различного тематического содержания, требуемые для картографического наполнения (папка «rf»);

·        Векторный слой вариантов заданий (var.shp).

Задание:

·        Вырезать требуемые фрагменты растровых карт и ЦМР по размеру своего варианта (см. Указания);

·        Выбрать участок проектирования водохранилища в соответствии с требованиями, представленными в Указаниях (используя цифровую модель рельефа) и согласовав его месторасположение с преподавателем;

·        Осуществить оцифровку картографической информации с растровых карт (Яндекс-карт) в соответствии с требованиями, изложенными в Методических указаниях.

Дополнительно для наполнения контентом готовых карт предоставляется набор векторных слоев данных по РФ в виде шейп-файлов, их содержание представлено в таблице 1.

Таблица 1 - Набор векторных слоев данных и их содержание

.
Подготовительный этап работы

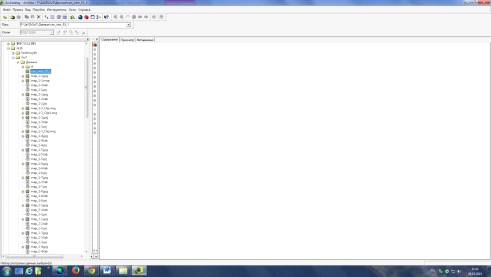

Рис.1 - Представленные данные в ArcCatalog.

Отметим, что разграфка «яндекс-карт» следующая: левый верхний угол - файл map_1-1.jpg, левый нижний - map_1-8.jpg, соответственно правый верхний map_4-1.jpg и правый нижний map_4-8.jpg.

Разграфка данных по рельефу следующая: вся территория представлена из четырёх растров равного размера. Левый верхний угол - srtm_53_01.tif, левый нижний - srtm_53_02.tif, правый верхний - srtm_54_01.tif, правый нижний - srtm_54_02.tif

Из этих данных, выбираем нужные нам слои (map_2-4.jpg, map_2-5.jpg, srtm_53_01.tif, srtm_53_02.tif), исходя из варианта

Включение лишних слоев может существенно замедлить работу компьютера.

.        Настройка системы коррдинат и проекции, используемых в работе

проектирование водохранилище растровый карта

Настройка используемой системы координат производится для правильного отображения оцифровываемых растровых карт, при создании которых использовалась равнопромежуточная коническая проекция.

Для настройки переходим в свойства используемого набора слоёв, в свойствах фрейма данных - вкладка «Системы координат».

В качестве системы координат выбираем: Предопределённые à проецированные (projected) à Мир (world) à Equidistant conic (рис.2).

Также в свойствах системы координат проекции изменяем значение центрального меридиана на 85 (рис.2).

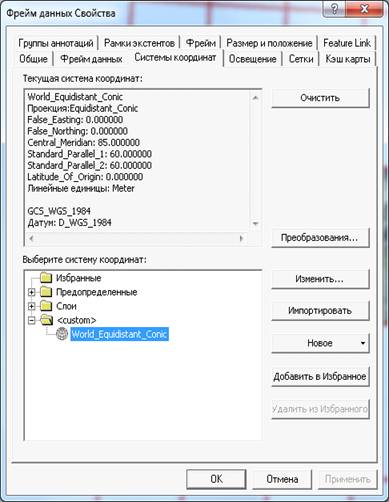

Рис.2 - Выборка системы координат, настройка центрального меридиана

3.      Вырезание требуемых фрагментов растровых карт и ЦМР по размеру варианта 35

Для начала с помощью инструмента «Выбрать объекты», выбираем вариант 35, далее для выполнения вырезания переходим в приложение «ArcToolbox» выбираем инструмент «Управление данными» à «Растр» à «Обработка растра» à «Вырезание», выбираем необходимый входной растр и выходной экстент (Variant). Так же необходимо включить опцию «Использовать входные объекты для вырезания геометрии», так как использование данной опции позволяет вырезать растр по границам используемого для работы варианта (рис.3).

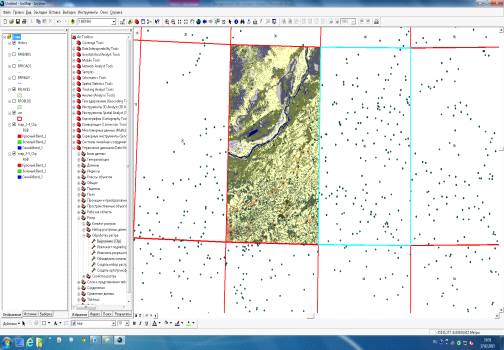

Рис.3 - Вид варианта, после вырезания

Для выбора участка проектирования водохранилища, использовали цифровую модель рельефа, примерно оценили масштабы затопления территории и наиболее выгодное место построения дамбы на реке Порос (рис.4)

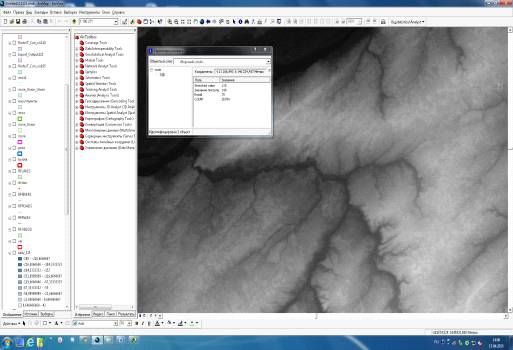

Рис.4 - Выбор участка проектирования водохранилища

.        Осуществление оцифровки картографической информации с растровых карт (Яндекс-карт).

Для того чтобы начать оцифровку, нужно создать класс пространственных объектов для этого переходим в приложение «ArcToolbox» à «Управление данными» à «Классы объектов» à «Создать класс пространственных объектов».

При создании класса пространственных объектов нужно выбрать его расположение, систему координат и уточнить тип геометрии оцифровываемого объекта в зависимости от типа оцифровываемого объекта (рис.5)

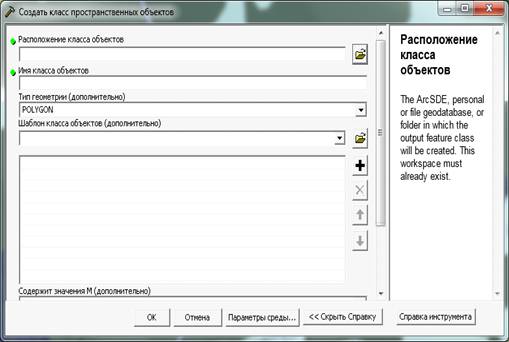

Рис.5 - Создание класса пространственных объектов

После создания класса пространственных объектов начинаем оцифровку нашего варианта, для этого переходим в меню «Редактор» à «Начать редактирование» помощью Инструмента «Скетч» с небольшим интервалом «прощелкиваем» точками изолинии с одинаковыми значениями.

Для оцифровки создали классы пространственных объектов - поля, болота, леса, населенные пункты (тип геометрии POLYGON), реки, дороги, дамба (тип геометрии POLYLINE).

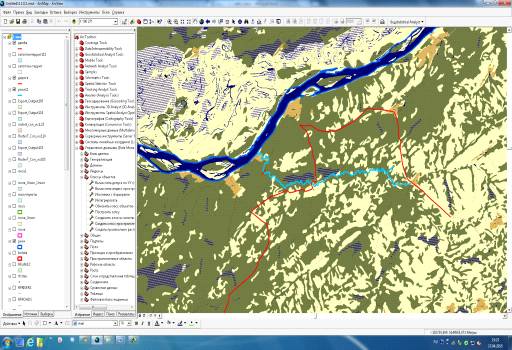

Рис.6 - Результаты оцифровки рек, дорог.

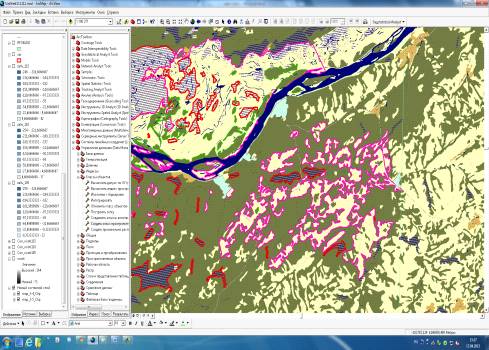

Рис.7 - Результаты оцифровки лесов, болот, полей, населенных пунктов.

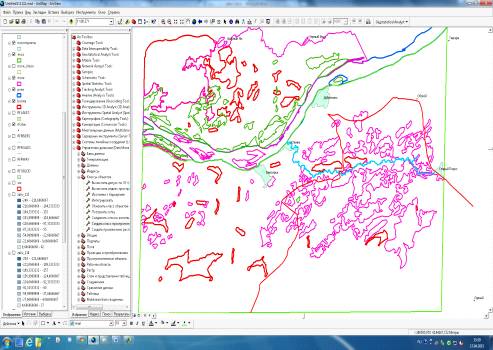

Рис.8 - Результаты оцифровки всех объектов

Вывод

В ходе данной лабораторной работы, были выполнены следующие задания:

·        Ознакомились с предварительной версией Методических указаний;

·        Вырезали требуемые фрагменты растровых карт и ЦМР по размеру своего варианта;

·        Осуществили оцифровку картографической информации с растровых карт (Яндекс-карт) в соответствии с требованиями, изложенными в Методических указаниях.

Выполненные задания послужат материалом для дальнейшего выполнения курсового проекта.
