Материал: Проектирование системы санитарно-технических устройств жилого здания

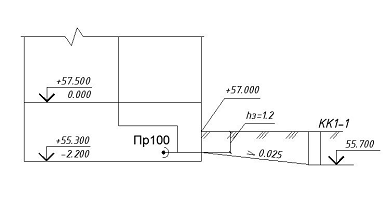

Выпуском называется участок сети от последнего стояка или прочистки до оси смотрового колодца. Выпуск имеет диаметр 100 мм и длину 5,91м имеет уклон 0.03 в сторону смотрового колодца, участок выпуска вне здания прокладывается на глубине (минимальной)

H_зал=h_пр-0,3

h_пр=1,5; глубина заложения 1,2 м.

По всем стоякам на 1,5 этажах на высоте 1м от чистого пола расположены ревизии;

Прочистки следует устанавливать на горизонтальных участках трубопроводов при повороте сети под углом более 30. Ревизии и прочистки также должны быть установлены на длинных линейных участках трубопроводов: для диаметра 50 мм - ревизия через 12 м, прочистка через 8 м; для диаметра 100мм - ревизия через 15 м, прочистка через 10 м. Прочистки устанавливаются в начале участков отводных труб при числе присоединяемых приборов 3 и более, под которым нет устройств для прочистки. Вентиляция сети канализации (каждого стояка отдельно) - стояки канализации выходят на чердак, на них устанавливаются асбестоцементные трубы диаметром 100 мм, выпускаемые выше кровли на 0,5м. Сеть внутренней канализации здания выполняется из чугунных труб.

3.2 Расчёт выпусков

Расчётный расход сточных вод в сети канализации определяется:

q^s=q^tot+q₀^s_. =1,55+1,6=3.15 л/с

Принимаем диаметр выпуска 100мм, уклон 0,025, трубы чугунные.

Для этих данных из таблиц Лукиных принято v=0.93м/с, h/d=0,45.

Условие не заиления труб .. - условие выполнено, где:  - скорость движения сточной жидкости, м/с; h/d - наполнение

4. Система дворовой канализации

4.1 Конструирование сети

Смотровые колодцы выполнены из сборных круглых железобетонных элементов диаметрами 700 мм и 1000 мм, в зависимости от глубины. Система канализации выполнены из чугунных канализационных труб диаметром 150 мм (ГОСТ 9583-75).

При диаметре 150 мм скорость движения сточной жидкости должна быть не менее 0,7 м/с, уклон не менее 0,008, наполнение не более 0,6. Уклон дворовой сети принимаем 0,016 по всей ее длине.

На дворовой сети до присоединения ее к уличной сети устанавливается контрольный колодец, служащий для наблюдения за работой сети и для ее прочистки.

4.2 Расчет дворовой сети водоотведения

Расчетный расход в дворовой сети определяется по формуле:

^s = q^tot + q^s₀+ q_c,

где q_c - расход от соседнего здания, примем qc=4л/с.

^s = 1,55+1,6+4=7,15 л/с.

Для гидравлического расчета используются таблицы Лукиных.

При расчетном расходе сточных вод q^s=7,15 л/с и уклоне дворовой сети i=0,014 из таблиц Лукиных принимаем значения V=0,91м/с; h/d=0,45.

Проверка на незаиление сети:

 условие не заиления труб выполнено, принимается уклон i=0,014.

Расчет дворовой сети канализации удобно вести в табличной форме:

5. Список литературы

1. В.И. Калнцун "Гидравлика, водоснабжение и канализация", М., СИ, 2003. - 397 с.

. Методические указания к выполнению курсовой работы, по дисциплине "Водоснабжение и водоотведение" для студентов специальности 270102 "Промышленное и гражданское строительство" (дневная форма обучения). Тюмень 2004.

. СНиИ 2.04.01-85* "Внутренний водопровод и канализация зданий".

. СИиП 2.04.03-85 "Канализация. Наружные сети".
