В случае какого-либо вида отказа, когда часть первичного кольца не может передавать данные (например, обрыв кабеля или отказ узла), первичное кольцо объединяется со вторичным, вновь образуя единое кольцо. Этот режим работы сети называется Wrap, то есть «свертывание» или «сворачивание» колец. Операция свертывания производится средствами концентраторов и/или сетевых адаптеров FDDI.

4.1 Сравнение технологий локальной вычислительной сети


Таблица 1. Сравнительные характеристики технологий ЛВС.

Характеристики

Ethernet

Token Ring

FDDI

Скорость передачи

10 (100) Мбит/с

16 Мбит/с

100 Мбит/с

Топология

шина/звезда

кольцо/звезда

кольцо

Среда передачи

коаксиальный кабель, витая пара, оптоволокно

витая пара, оптоволокно

оптоволокно, витая пара

Метод доступа

CSMA/CD

маркер

маркер

Максимальная протяженность сети

2500 м

4000 м

100 км

Максимальное количество узлов

1024

260

500

Максимальное расстояние между узлами

2500 м

100 м

2 км


.2 Выбор технологий локальной вычислительной сети

Учитывая представленные технологии и их характеристики, для построения локальной вычислительной сети предприятия будет выбрана технология Ethernet. Эта технология не требует больших затрат, так как позволяет использовать в своей топологии среду передачи данных витая пара, без проблем позволяет соединить два здания далеко находящихся друг от друга с помощью оптического волокна, а также эта технология учитывает требование технического задания - скорость передачи данных не должна быть ниже 10 Мбит/сек.

5. Проектирование сети

В проекте здания не предусмотрен натяжной полоток, поэтому кабели необходимо прокладывать вдоль стен. Для удобства прокладки необходимо использовать кабель-канал.

Кабельная система помещений будет реализованная с помощью коммутационного оборудования и кабеля стандарта UTP - неэкранированная витая пара категории 5е. Данный кабель имеет 2 пары медного кабеля, с возможностью передачи на скорости до 100 Мегабит в секунду. Выбор обусловлен тем, что выбранная топология и технология в данном проекте поддерживают кабели связи витая пара, а также тип этого кабеля имеет низкую цену и удовлетворяет требования технического задания.

Для того, чтобы связать первый и второй между собой понадобится оптоволоконный кабель. Обусловлено это тем, что на сеть стандарта Ethernet 10 base-T и 100 base T наложены ограничения на максимальную длину кабельного сегмента. Для обоих типов оно составляет 100 метров. Ограничения связаны с тем, что кабель обладает активным сопротивлением, что приводит к затуханию сигнала. При большой длине кабеля затухание может сказаться на качестве работы. По нашей схеме расстояние между первым и вторым корпусом равно 500 метров, а между зданиями есть трубопровод, что позволяет нам проложить оптическое волокно между зданиями. Оптическое волокно позволяет передавать информацию на большие расстояния и с более высокой скоростью передачи данных, чем в электронных средствах связи.

Таким образом, мы получим сеть, соединяющую два здания и имеющую минимальную стоимость.

6. Построение сети

.1 Логическая топология сети

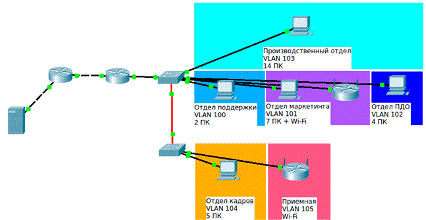

Логическая топология сети демонстрируется в симуляторе сети передачи данных Cisco Packet Tracer.

Рисунок 6. Топология сети.

.2 DHCP

В данном проекте на каждый VLAN настроен свой пул адресов. Сделано это для удобства понимания в каком здании и кабинете находится компьютер. В таблице 2 показаны все DHCP пулы.

Таблица 2. DHCP пулы IP-адресов

Имя пула

support

marketing

PDO

production

personnel

waiting

Номер VLAN

VLAN 100

VLAN 101

VLAN 102

VLAN 103

VLAN 104

VLAN 105

Сеть

10.1.1.0/24

10.1.2.0/24

10.1.3.0/24

10.1.4.0/24

10.2.1.0/24

10.2.2.0/24

Шлюз по умолчанию

10.1.2.1

10.1.3.1

10.1.4.1

10.2.1.1

10.2.2.1

DNS-сервер

8.8.8.8

8.8.8.8

8.8.8.8

8.8.8.8

8.8.8.8

8.8.8.8

Из списка выдаваемых IP-адресов исключены следующие IP-адреса:

·          10.1.1.1 - шлюз по умолчанию для VLAN 100.

·          10.1.2.1 - шлюз по умолчанию для VLAN 101.

·          10.1.3.1 - шлюз по умолчанию для VLAN 102.

·          10.1.4.1 - шлюз по умолчанию для VLAN 103.

·          10.2.1.1 - шлюз по умолчанию для VLAN 104.

·          10.2.2.1 - шлюз по умолчанию для VLAN 105.

·          10.1.1.2 - IP адрес коммутатора из здания 1. Необходим для удаленного управления.

·          10.2.1.2 - IP адрес коммутатора из здания 2. Необходим для удаленного управления.

.3 Безопасность

Все коммутационные устройства должны соответствовать требованиями безопасности. Поэтому, на каждом устройстве установлен пароль на вход, на удалённом подключении установлен пароль, все пароли щашифрованы. Также, настроены списки доступа.

Списки доступа (access-lists) используются в целом ряде случаев и являются общим механизмом задания условий, которые роутер проверяет перед выполнением каких-либо действий. Некоторые примеры использования списков доступа:

·          Управление передачей пакетов на интерфейсах

·          Управление доступом к виртуальным терминалам роутера и управлению через SNMP

·          Ограничение информации, передаваемой динамическими протоколами роутинга

В этом проекте списки доступа используются для преобразования IP-адресов из частного в глобальный, а также для фильтрации IP-адресов, которые пытаются удаленно настраивать маршрутизатор. Удалённо настраивать маршрутизатор могут только компьютеры, которых находятся в отделе поддержки.

Таблица 3. ACL-правила

Название

Тип ACL

Правило

IP-источника

IP-назначения

Настраивается

telnet

Расширенный

Permit/in

10.1.1.0 0.0.0.255

-

Telnet

1

Стандартный

Permit/in/out

10.0.0.0 0.255.255.255

-

NAT


.4 Выход в интернет

В техническом задании сказано, что каждый отдел предприятия должен иметь выход в интернет. Для того, чтобы каждый отдел выходил в интернет, необходимо заключить договор с ISP и подключить кабель интернета в свободный порт маршрутизатора. ISP должен предоставлять услуги выделенного IP-адреса.

Предоставить выход в интернет могут 3 компании, которые обслуживают район, в котором находится данное предприятие. Тарифы на их услуги указаны в таблице 4.

Таблица 4. Тарифы провайдеров на выход в интернет

Название компании

Lentel

Дом.ру

Ростелеком

Название тарифа

Снайпер

ДОМRU.100

Fast

Скорость интернета

До 100 Мбит/с

До 100 Мбит/с

До 90 Мбит/с

Стоимость подключения

Бесплатно

30 рублей

1 рубль

Доп. услуги

Фиксированный IP-адрес бесплатно

Фиксированный IP-адрес 200 руб/месяц

Цена в месяц:

1000 рублей

1019 рублей

750 рублей в месяц



Изучив тарифы всех провайдеров выбираем услуги у провайдера Lentel. Обусловлено это тем, что соотношение цена/скорость выходят самыми лучшими.

.5 Пример конфигурации устройств

:

service password-encryption hostname GW enable secret 5 $1$mERr$hx5rVt7rPNoS4wqbXKX7m0 enable password 7 0822455D0A16  ip dhcp excluded-address 10.1.1.1 ip dhcp excluded-address 10.1.2.1 ip dhcp excluded-address 10.1.3.1 ip dhcp excluded-address 10.1.4.1 ip dhcp excluded-address 10.2.1.1 ip dhcp excluded-address 10.2.2.1 ip dhcp excluded-address 10.1.1.2 ip dhcp excluded-address 10.2.1.2  ip dhcp pool support network 10.1.1.0 255.255.255.0 default-router 10.1.1.1 dns-server 8.8.8.8  ip dhcp pool marketing network 10.1.2.0 255.255.255.0 default-router 10.1.2.1 dns-server 8.8.8.8  ip dhcp pool PDO network 10.1.3.0 255.255.255.0 default-router 10.1.3.1 dns-server 8.8.8.8  ip dhcp pool production network 10.1.4.0 255.255.255.0 default-router 10.1.4.1 dns-server 8.8.8.8  ip dhcp pool personnel network 10.2.1.0 255.255.255.0 default-router 10.2.1.1 dns-server 8.8.8.8  ip dhcp pool waiting network 10.2.2.0 255.255.255.0 default-router 10.2.2.1 dns-server 8.8.8.8  no ip domain-lookup interface FastEthernet0/0 no ip address ip nat inside duplex auto speed auto  interface FastEthernet0/0.100 encapsulation dot1Q 100 ip address 10.1.1.1 255.255.255.0 ip nat inside  interface FastEthernet0/0.101 encapsulation dot1Q 101 ip address 10.1.2.1 255.255.255.0 ip nat inside  interface FastEthernet0/0.102 encapsulation dot1Q 102 ip address 10.1.3.1 255.255.255.0 ip nat inside  interface FastEthernet0/0.103 encapsulation dot1Q 103 ip address 10.1.4.1 255.255.255.0 ip nat inside  interface FastEthernet0/0.104 encapsulation dot1Q 104 ip address 10.2.1.1 255.255.255.0 ip nat inside  interface FastEthernet0/0.105 encapsulation dot1Q 105 ip address 10.2.2.1 255.255.255.0 ip nat inside  interface FastEthernet0/1 ip address 176.99.71.2 255.255.255.252 ip nat outside duplex auto speed auto  ip nat inside source list 1 interface FastEthernet0/1 overload ip route 0.0.0.0 0.0.0.0 176.99.71.1  access-list 1 permit 10.0.0.0 0.255.255.255  ip access-list extended telnet permit tcp 10.1.1.0 0.0.0.255 any eq telnet deny tcp any any  banner motd ^C Authorization required!^C  line con 0 password 7 0822455D0A16 login  line vty 0 4 access-class telnet in password 7 0822455D0A16 login

:

service password-encryption hostname S1 enable secret 5 $1$mERr$hx5rVt7rPNoS4wqbXKX7m0 enable password 7 0822455D0A16 no ip domain-lookup  interface GigabitEthernet0/1 switchport mode trunk  interface FastEthernet1/1 switchport mode trunk  interface FastEthernet2/1 switchport access vlan 100 switchport mode access  interface FastEthernet3/1 switchport access vlan 101 switchport mode access  interface FastEthernet4/1 switchport access vlan 102 switchport mode access  interface FastEthernet5/1 switchport access vlan 103 switchport mode access  interface Vlan100 ip address 10.1.1.2 255.255.255.0  banner motd ^C  Authorization required!  Switch 1, Building 1.^C line con 0 password 7 0822455D0A16 login  line vty 0 4 password 7 0822455D0A16 login


SW2:

service password-encryption hostname S2 enable secret 5 $1$mERr$hx5rVt7rPNoS4wqbXKX7m0 enable password 7 0822455D0A16  no ip domain-lookup  interface GigabitEthernet0/1 switchport mode trunk  interface FastEthernet1/1 switchport access vlan 104 switchport mode access  interface FastEthernet2/1 switchport access vlan 105 switchport mode access  interface Vlan104 ip address 10.2.1.2 255.255.255.0  banner motd ^C Authorization required!  Switch 2, Building 2.^C  line con 0 password 7 0822455D0A16 login  line vty 0 4 password 7 0822455D0A16 login


7. Схема кабельных укладок и расчет длин кабелей

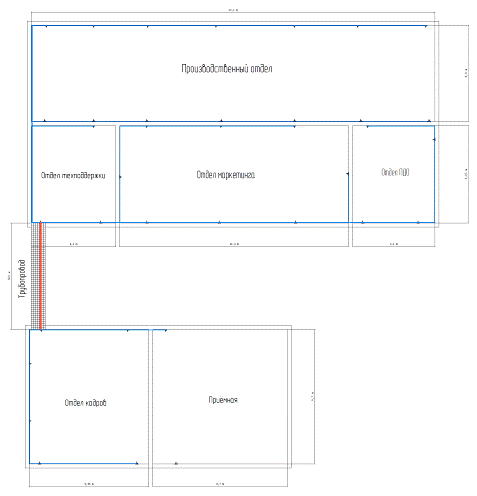

На рисунке 7 указана схема размещений кабелей на предприятии.

Рисунок 7. Схема размещений кабелей

Общая протяжённость кабеля витая пара составила 431.85 метров. Самый длинный отрезок кабеля составляет 29.35 метров.

Общая протяжённость оптического волокна составляет 505 метров.

8. Выбор активного и пассивного оборудования

.1 Выбор пассивного оборудования

Пассивное оборудование включает в себя:

1.         Коннектор RJ-45, категория 5е, упаковка 100 штук.

2.         Кабель витая пара UTP 5e кат. 4 пары Hyperline (длина кабеля в упаковке

м) был выбран в соответствии с сетевой технологией и, при этом, определенными требованиями к надежности кабеля, сроку его службы и гарантии на кабель.

3.         Телекоммуникационные шкафы (2) - NL-SA-6406-B Шкаф настенный 19" 6U 600х450х370, стеклянная дверь, черный Net-Link.

Шкафы серии SA предназначены для установки телекоммуникационного оборудования. Изготовлены по высокоточной технологии из высококачественного стального листа холодной прокатки с толщиной несущего профиля 1,5 мм и 1,2 мм остальных составляющих.

Имеют качественное порошковое покрытие с предварительным фосфатированием поверхности. Конструкция шкафов повышенной прочности с возможностью напольной установки, позволяют монтировать оборудование весом до 60 кг.

Надёжно сваренная жёсткая рама обеспечивает высокую прочность конструкции. Запатентованная система крепления на стену, обеспечивает лёгкость монтажа, при высокой надёжности креплений. Съемные боковые панели, обеспечивают лёгкость в обслуживании тыльной стороны установленного оборудования. Ввод кабеля как с нижней так и с верхней стороны. Предусмотрены отверстия для установки активного охлаждения (для двух вентиляторов по 120 мм). Угол поворота передней двери на 180 градусов. Данное оборудование соответствует высоким требованиям к качеству по международным стандартам: ANSI/EIA RS-310-D, IEC60297-2, DIN41494;PART1, DIN41494.

4.         Кабель-канал 12х12х2000 мм (белый).

5.         Оптический кабель для прокладки в грунте и канализации CO-TG4-2

6.         Оптический медиаконвертор 1000M Ethernet (медь) в оптику (SFP) (2)

Коммутаторы с оптическим волокном найти сложно и они довольно дорогие, по этому будут выбраны обычные коммутаторы, без оптических портов, а с помощью медиаконвертера сигнал из обычного кабеля витая пара будет конвертироваться в оптическое волокно.

.2 Выбор активного оборудования

Из активного оборудования необходимо:

1.      Маршрутизатор

2.      Коммутатор на 32 порта

3.      Коммутатор на 8 портов

4.      2 Wi-Fi роутера

5.      Источник бесперебойного питания (2)

Выбор маршрутизатора:

Таблица 5. Сравнительные характеристики маршрутизаторов.

Параметры

Allied Telesis AT-AR750S

ZyXEL ZYWALL USG100-PLUS

Cisco 2901/K9

Цена

53 740 рублей

23 440 рублей

75 520 рублей

Скорость портов

10/100 Мбит/с

10/100/1000 Мбит/с

10/100/1000 Мбит/с

Количество портов

5

2-4

2

Поддержка Telnet

Да

Да

Да

Консольный порт

Да

Да

Да

NAT

Да

Да

Да

Да

Да

Да

DHCP

Да

Да

Да



В результате анализа было выявлено, что все представленные маршрутизаторы имеют все необходимые нам характеристики, поэтому выбираем самый дешёвый вариант ZyXEL ZYWALL USG100-PLUS.

Выбор коммутаторов:

Таблица 6. Сравнительные характеристики коммутаторов

Параметры

D-Link DES-1210-08P

Cisco WS-C2960-24TC-L

D-link DES-1050G

Цена

6 190 рублей

48 560 рублей

7 208 рублей

Скорость портов

10/100 Мбит/с

10/100 Мбит/с

10/100/1000 Мбит/с

Количество портов

8

24

32

Поддержка Telnet

Да

Да

Да

Консольный порт

Да

Да

Да

VLAN

Да

Да

Да



В результате анализа были выбраны два коммутатор D-Link DES-1210-08P и D-link DES-1050G на 8 и 32 порта соответственно. Эти коммутаторы имеют низкую стоимость и поддержку всех необходимых нам функций (telnet, vlan, trunk). Выбор Wi-Fi роутера:

Таблица 7. Сравнительные характеристики Wi-Fi роутеров

Параметры

D-link DIR-320

ASUS RT-N66U

Linksys WRT160NL

Цена

890 рублей

4 933 рублей

3 401 рублей

Макс. скорость беспроводного соединения (Мбит/с)

54

900

160

Количество портов

4

4

4

Количество внешних антенн

1

3

2

Изучив представленные Wi-Fi роутер выбираем DIR-320 в связи с тем, что он имеет низкую стоимость и подходит по всем параметрам технического задания.

Выбор источников бесперебойного питания:

Подсчитав потребляемую мощность всех коммутационных устройств выяснили, что для первого здания необходим ИБД мощностью 250 ВА, второму зданию 200 ВА.

После поиска подходящего ИБП был найден один, который удовлетворяет всем требованиям Powercom WOW-300. Этот ИБД имеет резервный источник бесперебойного питания, 1-фазное входное напряжение, выходная мощность 300 ВА / 165 Вт, 4 мин работы при полной нагрузке, выходных разъемов: 3 (с питанием от батарей - 2), время зарядки 4 ч. Цена 1477 рублей.

9. Масштабирование сети

Сеть данного предприятия в перспективе можно без труда увеличить. Добавление новых клиентов не составляет сложностей, достаточно подключить их кабелем к коммутатору, так как свободных портов ещё достаточно или подключиться к Wi-Fi маршрутизатору. Все клиенты получают IP-адреса автоматически с помощью протокола динамической настройки узла (DHCP), что упрощает настройку клиентов.

10. Спецификация используемого оборудования с указанием стоимости и расчет общих затрат на оборудование

Спецификация используемого оборудования с указанием условной стоимости и расчетом общих затрат на оборудование представлены в таблице 7:

Таблица 8. Расчёт затрат

Используемое оборудование

Количество

Цена

Коннектор RJ-45, категория 5е, упаковка 100 штук.

1

200

Оптический кабель для прокладки в грунте и канализации CO-TG4-2

550

7 936.50

Кабель витая пара UTP 5e кат. 4 пары Hyperline

2

2 600

NL-SA-6406-B Шкаф настенный 19" 6U 600х450х370, стеклянная дверь, черный Net-Link

2

4 800

Кабель-канал 12х12х2000мм (белый)

1

1 057.20

Оптический медиаконвертор 1000M Ethernet (медь) в оптику (SFP)

2

3 000

ZyXEL ZYWALL USG100-PLUS

1

53 740

D-Link DES-1210-08P

1

6 190

D-link DES-1050G

1

7 208

D-link DIR-320

2

1 780

Powercom WOW-300

2

2940

ИТОГО:

91 451.70


Заключение

Согласно техническому заданию спроектирована вычислительная сеть организации, располагающаяся в двух зданиях, удаленных друг от друга.

Все сетевое и коммутационное оборудование находятся в коммутационных шкафах. Данное оборудование защищено от пропадания сетевого напряжения с помощью подключения источников бесперебойного питания.

Данная сеть удовлетворяет всем требованиям технического задания.

Используемая литература

1.       Cisco Networking Academy www.netacad.com

2.      В. Олифер, Н. Олифер «Компьютерные сети. Принципы, технологии, протоколы 4-е издание»

.        Компьютерные сети. Таненбаум Э. - 5-е изд.
