Материал: Проектирование фундамента под 9-этажное 36-квартирное здание в городе Белгороде

S=0,01645м=1,645см

7. Определение несущей способности одиночной сваи

Ø  высота (длина)-6м;

Ø  размеры 300х300 мм.

Определяем её несущую способность:

γ_с-коэффициент условий работы материала сваи, γ_с=1;

γ_сr-коэффициент условий работы грунта на боковой поверхности, γ_сr=1;

R-расчётное сопротивление грунта основания, R=7150кПа;

A-площадь поперечного сечения сваи, A=0,09м²;

U-периметр сваи, U=1,2м;

γ_cf-коэффициент условий работы грунта под нижним концом сваи, γ_cf=1,0;

f_i-расчётное сопротивление i-го слоя грунта, соприкасающегося с боковой поверхностью,

h_i-толщина i-го слоя грунта,

h₁=1,56 м, z₁=2,7; f₁= 46,2кПа

h₂=1,0м, z₂=3,7; f₂= 26,4кПа

h₃=1,84 м, z₃=5,54; f₃= 30,08кПа

h₄=1,35м, z₄=6,89; f₄= 59,78кПа

где γ_к-коэффициент надёжности, γ_к=1,4.

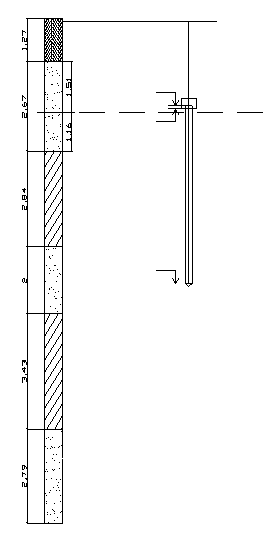

Рис. 5 Схема к определению несущей способности одиночно стоящей сваи

8. Проектирование и конструирование свайного фундамента

Определяем число свай, необходимое для фундамента и расстояние между ними:

Принимаем а=1,8м

Ширину ростверка принимаем b_p=0,7м

9. Расчет осадок свайного фундамента

Определим размеры условного фундамента АБВГ. Определим усредненное значение угла внутреннего трения :

Определим величину с:

b_yсл- эквивалентная ширина фундамента;

φ_ср- осреднённое значение угла внутреннего трения.

Определим фактическое давление под подошвой условного фундамента:

γ_с1, γ_с2-коэффициенты условий работы грунта, γ_с1=1,4; γ_с2=1,4;

M_γ, M_q, M_c- коэффициенты, зависящие от прочностных характеристик грунта,

M_γ=2,11, M_q=9,44, M_с=10,8;

K_z-коэффициент, зависящий от размеров фундамента, K_z=1,1;

b-ширина фундамента;

γ_II-осреднённый удельный вес грунта, залегающего ниже подошвы фундамента, γ_II= кН/м³;

γ_II^I- осреднённый удельный вес грунта, залегающего выше подошвы фундамента, γ_II^I=17,73кН/м³;

d-приведённая глубина заложения фундамента; d_b=2,3

c_II-удельное сцепление грунта основания, c_II=1Па.

Условие выполнено, проводим расчет осадок методом послойного суммирования

Определим

Расчёт сводим в табл.3.

Таблица

S=0,01704=1,704см

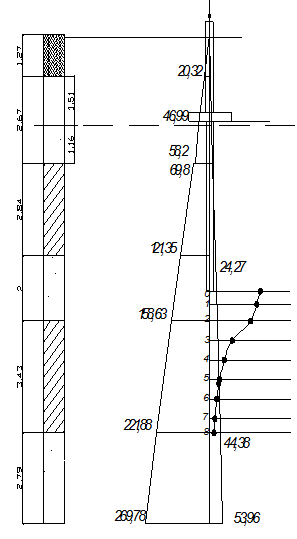

Расчетная схема

10. Сравнение вариантов фундаментов

Вычисляем технические показатели для каждого из фундаментов.

Таблица 4 Технические показатели на 1 фундамент, 1м²

Исходя из технических показателей для проектирования выбираем фундамент мелкого заложения (Ф1).

Заключение

В ходе курсовой работы было выполнено проектирование двух видов фундаментов: свайного и мелкого заложения. Проектирование производилось на основе анализа надфундаментной конструкции и инженерно-геологических слоев площадки строительства. Для каждого из фундаментов был выбран несущий слой

мелкого заложения - песок - средней крупности,

свайного - песок - крупный.

Было выполнено конструирование фундаментов, произведен расчет осадок. Произведено сравнение фундаментов по техническим показателям, в результате чего был выбран фундамент мелкого заложения.

Из-за высокого уровня грунтовых вод, следует предусмотреть мероприятия по гидроизоляции фундамента, возможно устройство дренажа.

Библиографический список

1.      Механика грунтов. Основания и фундаменты/Ухов С.Б., Семёнов В.В., Знаменский В.В. и др.-М.:АСВ,2014.-524с.

.        Далматов Б.И. Механика грунтов, основания и фундаменты.-Л.:Стройиздат,2010.-415с.

.        СНиП 2.02.01.-83. Основания зданий и сооружений/Госстрой.-М.:Стройиздат.-40с.

.        СНиП 2.02.03.-85. Свайные фундаменты/Госстрой.-М.:Стройиздат.-48с.
