Материал: Проектирование электроснабжения выставочного комплекса

n_i - количество единиц i-го оборудования;

 - тангенс угла электрических потерь i-го оборудования;

Определим суммарную потребляемую мощность:

Определим силу тока, протекающего в проводнике:

где U_ном = 380 В - величина номинального напряжения в сети;

Принимаю в качестве кабеля для проводника №2 медный трехжильный провод, площадью сечения S=16 мм², I=60 A.

Проверка проводов на допустимую потерю напряжения в сетях переменного тока производят по формуле

Где - допустимая потеря напряжения,%; удельное сопротивление кабеля, Ом/м (для меди ); сечение провода или кабеля, выбранное по условиям нагрева,мм²; - номинальное напряжение сети, В; расчетная мощность (нагрузка для провода),кВт;  расчетная длина участка цепи (расстояние от начала линии до места приложения нагрузки),м.

Вывод: потеря напряжения во всех проводниках не превышает предельно допустимого значения. Кабели для проводки годны.

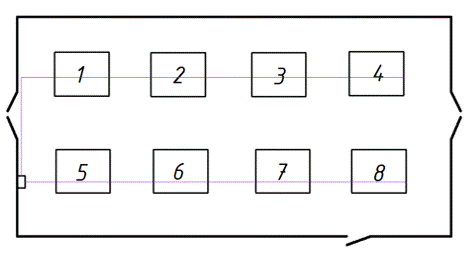

Схема расположения питающих проводников в помещении

Рисунок - Схема расположения питающих проводников

5. Расчет освещения помещения

Дано: А х B x H = 10 x 15 x 3,5 м; ИС-ЛН; Е_н= 300 лк.; ρ= 50 - 30 - 10 %; λ=1,2

Определим предварительно расстояние между рядами:

h - расчетная высота, м.

Расчетная высота:

h = H -  - ,

где H = 3,5 - высота помещения, м;

 - высота свеса светильника (расстояние от потолка), м;

 = 1,0 - высота рабочей поверхности от пола, м.

Высота свеса светильника:

,

где  - высота потолка над рабочей поверхностью.

По формуле расчетная высота равна:

h = 3,5 - 0,625 - 1,0 = 1,875 м

Определим количество рядов ОУ

Принимаем n_р = 5.

Определим окончательное расстояние между рядами

Определим расстояние между СП в ряду:

Принимаем L_A=2,5 м.

Принимаем N_р = 6.

Определим окончательное расстояние между рядами:

Проверка размещения по длине и ширине:

Общее число СП

Расчетный световой поток лампы определяется по формуле:

,

где  - коэффициент запаса для ОУ общественных зданий;

 =1,1 - коэффициент минимальной освещенности для линий ЛЛ;

S - площадь освещаемой поверхности, м²;

Е_н = 300 - освещенность нормируемая, лк;

N = 30 - число ламп в ОУ, шт.;

η - коэффициент использования светового потока, отн.ед.;

Коэффициент использования светового потока:

η = F(ρ,i,КСС),

где i - индекс помещения;

КСС - кривая силы света;

ρ - коэффициент отражения света от поверхности, %. По рекомендациям ρ = 50 - 30 - 10%

Индекс помещения находим по формуле:

,

где А = 15 - длина помещения, м;

В = 10 - ширина помещения, м;

h - расчетная высота, м.

По формуле индекс помещения равен:

 = 3,2

Таким образом, по формуле получаем η = 68% (табл. 1.1.2. ):

η = F(50 - 30 -10%; 3,2 ;Д-1),

Экономичность общего освещения производственных помещений зависит от выбора ОИ по наиболее эффективным КСС.

Для общего равномерного освещения критерием экономичности ОИ является λ:

λ = ,

где L = 2,25 - расстояние между светильниками, м;

h = 1,875 - расчетная высота, м.

λ =  = 1,2

По формуле расчетный световой поток лампы равен:

 = 3397,06 лм

,

 = 3057,35… 4076,47 лм

Принимаем для ОУ помещения - SL65/38-740, Ф_л = 3750 лм (стр. 246, табл. А.3, [3]) .

Размер лампы L_o=1500 мм; L_м=1514,2 мм; L_сп=1540 мм. Потребляемая мощность Р_л = 65 Вт.

Расчет фактической освещенности от стандартных источников света:

,

 = 331,17 лк

Фактическая потребляемая мощность:

, (5.9)

 = 1950 Вт

Для установки принимается СП т. ЛВП 05-2х30 (40,65), КСС т. Д-2 (стр. 253, табл. А.10, [3]).

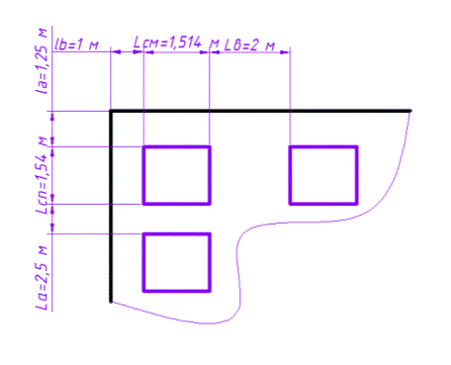

Рисунок План размещения ОУ с ЛЛ (фрагмент)

Расчет электрической проводки для освещения

Определяем силу тока

,

где U_ном = 380 В - величина номинального напряжения в сети.

Принимаем в качестве кабеля медный трехжильный провод с поясной изоляцией площадью сечения S=1 мм², с длительной допустимой токовой нагрузкой I = 12 A.

Проверка проводов на допустимую потерю напряжения в сетях переменного тока по формуле

где - допустимая потеря напряжения, %;

удельное сопротивление кабеля, Ом/м (для меди ); сечение провода (кабеля), выбранное по условиям нагрева,мм²;

- номинальное напряжение сети, В;

расчетная мощность (нагрузка для провода),кВт;

 расчетная длина участка цепи (расстояние от начала линии до места приложения нагрузки),м.

Вывод: так как потеря напряжения в проводке меньше предельно допускаемой, то выбранные провода по потере напряжения подходят.

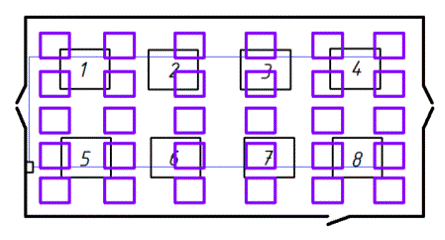

Схема расположения осветительного оборудования

Рисунок - Схема расположения осветительного оборудования

6. Расчет элементов защитного заземления

Дано: напряжение электроустановок 380 В; суммарная мощность электроустановок 39,15 кВт; грунт - торфяник; удельное сопротивление грунта ρ= 20 Ом∙м; Тип заземлителя - уголок 50х50х4 мм; расстояние между стержнями а=10 м.; длина стержня-заземлителя l=3 м.; глубина заложения верхних концов стержней и горизонтальных проводников Н₀=1,5 м.; размеры сечения заземляющих соединительных проводников 12х4 мм; способ заложения заземлителей - в ряд.

. Расчет сопротивления растеканию тока одиночного заземлителя:

где  - удельное сопротивление грунта, Ом*м; b - ширина полки уголка, м; l - длина стержня, м; H₀ - глубина заложения верхнего конца стержня и горизонтального полосового заземлителя в грунте, м; Н - параметр, определяемый по формуле

. Расчет количества стержней-заземлителей без учета работы соединительных полос

где  - коэффициент использования вертикального стержневого заземлителя; R_доп=4 Ом - допустимая величина сопротивления заземляющего устройства.

Принимаю количество стержней-заземлителей n_факт.=2 шт.

.Расчет длины горизонтального полосового заземлителя

где a - расстояние между заземлителями, м; n - количество стержней-заземлителей.

. Расчет сопротивления растеканию тока горизонтального электрода (полосового заземлителя, соединяющего вертикальные электроды между собой)

где  - длина горизонтального полосового заземлителя, м; b - ширина сечения полосового заземлителя, м.

. Расчет сопротивления группового искусственного заземлителя, состоящего из параллельно включенных стержней заземлителей и полосы:

где  - коэффициент использования горизонтального полосового заземлителя.

Проверка: сопротивление заземляющего устройства растеканию тока должно быть равно или меньше допустимого сопротивления по ГОСТу 12.1.030-81. ССБТ или ПУЭ (R_гр≤R_доп): 2,181 ≤ 4 - условие выполняется.

. Описание и принципиальная схема Камеры сушки и вяления рыбы Drying Stream F50

Инновационная система холодной сушки и вяления рыбных и мясных продуктовDrying Stream F50 - это самая совершенная на сегодняшний день системаклиматической сушки.

В отличии от классических климатических камер, в системе Drying Stream F50 сопла, находящиеся напротив друг друга, размещены внизу приточного воздуховода. С системой Drying Stream F50 все потоки стали восходящими и рабочими. Воздушному потоку теперь нет необходимости преодолевать большие сопротивления, отражаясь от пола. Дальнобойные сопла разместились внутри приточного воздуховода. А в месте встречи двух воздушных потоков образуется мощный восходящий фронт, перемещающийся в зависимости от системы распределения давления между правым и левым приточным каналом, что и гарантирует отсутствие «мертвых» зон. Соответственно, такая система является гораздо более предпочтительной, нежели традиционная, для многорядных размещений колбасных рам. При использовании оборудования с системой Drying Stream F50, неважно как расположен и навешан продукт на раму. Восходящий поток к верхнему вытяжному каналу равномерно обежит все навешанные с любой плотностью батоны колбасы, цельномышечные мясные продукты, рыбу и рыбное филе. Система Drying Stream F50 гарантированно равномерно и максимально быстро высушит продукт по всему объему камеры.

Скорость холодной сушки рыбы до ГОСТовских величин по влажности составляет по некрупной рыбе около 3-х суток, крупной рыбы - около 5 суток. Сушка может быть интенсивной и классической, что позволяет технологу экспериментировать с различными видами продукции без опасности испортить самый нежный продукт.

Согласно ГОСТ 27.570-87 и ГОСТ 27.570.15-88 данное изделие соответствует 1 классу электробезопасности.

Эксплуатация и монтаж производится согласно требований правил ПУЭ, ПТБ и ПТЭ

Сопротивление изоляции между силовыми цепями и корпусом должно быть не менее Мом.

Камера перед включением должна быть обязательно заземлена.

БЕЗ ЗАЗЕМЛЕНИЯ НЕ ВКЛЮЧАТЬ!!!

8. Правила техники безопасности при работе с электрооборудованием

Во избежание поражения электрическим током, при эксплуатации оборудования, следует соблюдать установленные нормы и правила.

Конструкции оборудования в части защиты от поражения электрическим током соответствует классу 01 по ГОСТ 12.2.007.0-75. Оборудование должны быть заземлены. Требования по исполнению защитного заземления по ГОСТ 12.2.007.0-75 и ПУЭ.

Расстояние между оборудованием должно быть не менее 100 мм, горючими материалами - не менее 300 мм. Располагаться оборудование должны на негорючих строительных конструкциях, либо на теплоизоляционной прокладке, обеспечивающей выполнение требований правил техники противопожарной безопасности. Все работы на оборудовании производить через 10 минут после отключения его от питающей сети.

Запрещается эксплуатация оборудования без заземления их корпуса, эксплуатация вблизи легковоспламеняющихся предметов, а также в помещениях, где находятся легковоспламеняющиеся жидкости и газы. Не допускается производить осмотр оборудования, находящегося под напряжением.

1.      Недопустимо использование некачественных и изношенных компонентов в системе электроснабжения, а также их суррогатных заменителей: розеток, удлинителей, переходников, тройников. Недопустимо самостоятельно модифицировать розетки для подключения вилок, соответствующих иным стандартам. Электрические контакты розеток не должны испытывать механических нагрузок, связанных с подключением массивных компонентов (адаптеров, тройников и т. п.).

2.      Все питающие кабели и провода должны располагаться с задней стороны терминала и периферийных устройств. Их размещение в рабочей зоне пользователя недопустимо.

.        Запрещается производить какие-либо операции, связанные с подключением, отключением или перемещением компонентов терминальной системы без предварительного отключения питания.
