Материал: Проектирование цифровых систем передачи

По принципу действия приемники цифрового синхросигнала (СС) могут быть разделены на неадаптивные и адаптивные.

Высокая помехоустойчивость системы цикловой синхронизации достигается включением накопительных устройств. В неадаптивных приемниках емкости накопительных устройств соответствуют предполагаемой заранее вероятности ошибок в линейном тракте и не изменяются в процессе работы. В адаптивных приемниках емкости накопительных устройств изменяются с изменением реальных значений этой вероятности.

Используем адаптивный приемник синхросигнала, т.к. в нем уменьшается время восстановления синхронизма без ухудшения параметров системы, путем осуществления операций накопления по выходу из синхронизма и поиска СС параллельно. В таком приемнике можно выделить две цепи: цепь удержания синхронизма и цепь поиска синхронизма.

Результаты расчета параметров системы синхронизации представлены в таблице:

Временная структура ЛЦС

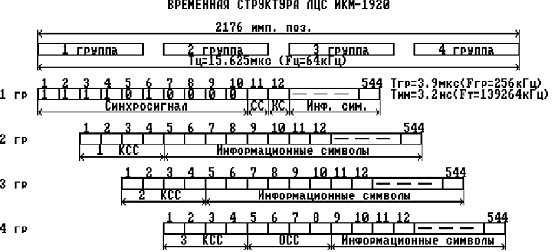

Временная структура ЛЦС ИКМ-1920

5. Оценка эффективности и надёжности проектируемой ЦСП

.1 Оценка эффективности проектируемой ЦСП

При проектировании СП помимо определения оптимального проекта часто приходится решать следующие важные задачи:

-       оценивать уровень разработки системы в сравнении с современными отечественными и зарубежными аналогами;

-       обосновывать целесообразность разработки новой системы;

-       сравнивать существующие системы с целью выбора лучшей для заданных условий и др.

Нас интересует количественная оценка эффективности использования цифровых групповых трактов, Введем коэффициент использования ЦГТ при передаче сигналов стандартных групп частот - .

,

где  - число КТЧ в соответствующей стандартной группе, а  - число каналов, которые можно было бы организовать в тракте при индивидуальной обработке сигналов (ОЦК). Результаты соответствующих расчетов представлены в таблице:

5.2 Оценка надежности проектируемой ЦСП

Под надежностью понимается свойство системы передачи выполнять заданные функции, сохраняя свои эксплуатационные показатели в заданных пределах в течение требуемого промежутка времени. Оборудование системы передачи, каналов и трактов является восстанавливаемым, то есть его эксплуатация представляет собой чередование интервалов работоспособности и простоя. В момент простоя происходит восстановление работоспособности. К основным наиболее употребительным характеристикам надежности многоканальной системы передачи относятся:

-       параметр потока отказов аппаратуры;

-       наработка на отказ;

-       вероятность безотказной работы;

-       коэффициент готовности системы передачи.

Ориентировочный расчет показателей надежности системы передачи производится следующим способом.

Определяется интенсивность потока отказов аппаратуры системы передачи в период нормальной эксплуатации:

,

.

Здесь  - параметры потока отказов соответственно аппаратуры ОРП, ОП, НРП, переприемных пунктов и кабеля длиной.

Тогда .

Параметр потока отказов кабеля:

,

где  - параметр потока отказов кабеля длиной 1 км;

 - длина кабеля;

 - длина номинальной цепи ОЦК проектируемой ЦСП.

.

.

Среднее время работы системы передачи между двумя отказами:

.

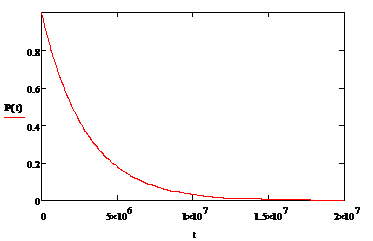

Рассчитаем вероятность безотказной работы  за время  в период нормальной эксплуатации:

.

Определим коэффициент готовности, как вероятность того, что система передачи будет работоспособна в любой момент времени в период нормальной эксплуатации:

,

где  среднее время восстановления системы передач между двумя отказами: .

.

Список литературы

.        Проектирование ЦСП: Учеб.пособие / Ю.К. Казаков; РГРТА, 2003.

.        ЦСП. Параметры и характеристики: Учеб.пособие / Ю.К. Казаков; РГРТА, 2004.

.        ЦСП. Принципы построения и описание: Учеб.пособие / Ю.К. Казаков; РГРТА, 2003.

.        МСП: Учебник для вузов / Н.Н. Баева, В.Н. Гордиенко и др.М.: Радио и связь, 1996. 560с.
