Материал: Проект разработки проектной конструкторской документации на изготовление женского вечернего платья

Таблица 14

Структура затрат времени на обработку изделия по видам работ

Для характеристики качества обработки изделия определяется степень механизации С, представляющая собой отношение времени механизированных операций Т мех. к общей затрате времени Т изд. на обработку изделия, выраженное в процентах.

С = (Т мех. / Т изд.) * 100%

С = (1215/ 1700) * 100%

С =71,4%

.2.3 Графическая модель обработки изделия

Для анализа взаимосвязей между технологически неделимыми операциями разрабатывают графическую модель обработки изделия. Граф технологической последовательности - наиболее наглядная информация для выявления всех недостатков и неточностей, имеющихся в табличной форме. Для построения графа необходимо выделить основную сборочную единицу (деталь) изделия, к которой условно предполагается прикреплять остальные сборочные единицы. Основная сборочная единица и операции по ее обработке формируют так называемый ствол дерева, к которому в дальнейшем присоединяются монтажные операции и окончательная отделка изделия. Обработке остальных сборочных единиц (узлов) соответствуют ветки дерева, которые прикрепляются к стволу на разном уровне. За основную сборочную единицу, как правило, принимают ту, которая имеет наибольшее число связей со всеми другими сборочными единицами (ей присваивают номер 01). Для выявления сборочной единицы целесообразно построить матрицу связей между всеми сборочными единицами. Наличие связей в матрице обозначают цифрой 1, отсутствие - 0. Основной сборочной единицей является та, которая обладает большей суммой R.

Таблица 15

Матрица выбора основной сборочной единицы изделия

Построение графа следует осуществлять в строгой технологической последовательности. Все операции изображают в виде квадратов, прямоугольников или окружностей, в которых указывают номер технологически неделимой операции, специальность, затрата времени. Граф представлен на графическом технологическом листе №4

На технологическом листе также изображается схема одного из технологических узлов обработки разрабатываемого изделия и график загрузки оборудования.

.3 Нормирование расходов материала

К мероприятиям по разработке норм расхода материалов относят выполнение экспериментальных раскладок лекал на различные ширины с целью определения межлекальных отходов. Раскладка лекал основных лекал должна выполняться на миллиметровой бумаге в М 1:5 самым экономичным способом.

Дается описание технических условий раскладки лекал и раскроя проектируемого изделия.

Для определения процента межлекальных потерь в табличной форме определяют полезную площадь лекал деталей.

Таблица 16

Площадь лекал проектируемого изделия

Расчет процента межлекальных отходов в раскладке выполняют по формуле

Вм = (Sр - Sл) / Sр * 100%, где

Sр - площадь раскладки, м2

Sл - площадь лекал, м2

Вм = (7,93 - 5,99) / 7,93 * 100%

Вм = 24%

Полученные показатели сопоставляются с действующими нормативами предприятий.

Раскладка лекал представлена в масштабе 1:5 на рис. 12

.4 Градация лекал по размерам и ростам

Градация - это процесс проектирования комплекта лекал деталей одежды различных размеров и ростов на основе лекал изделия среднего размера и роста.

Способы градации:

. Лучевой - на каждой детали лекал устанавливают центры, из которых проводят лучи через точки определяющие контуры деталей. От этих точек на проведённых лучах откладывают величины приращений для смежных размеров.

Применяют как правило, при градации лекал головных уборов, карсетных изделий. Приращения размеров происходит в радиальном направлении.

. Метод группировки.

Используют 2 комлекта лекал:

а) базового и крайнего большого размера

б) базового и крайнего меньшего размера

в) двух крайних размеров

Лекала отдельных деталей совмещают по базесным горизонтальным и вертикальным линиям. Одноимённые конструктивные точки соединяют прямыми, полученные отрезки делят на число промежуточных размеров, определяя таким образом величину приращения от размера к размеру, соединяют полученные точки получают контур лекал на все размеры.

Является наиболее точным, может быть использован для размножения лекал любой конфигурации. Недостаток: большая трудоёмкость изготовления комплектов лекал.

. Пропорционально-расчётный - основан на перемещении каждой конструктивной точки, определяющий контур деталей по вертикали и горизонтали, относительно заданной оси.

. Метод приращения - аналогичен пропорционально-расчётному. Отличия - в значениях приращения.

В дипломной работе выбран расчётно-пропорциональный расчёт градации.

Пропорционально-расчётный метод градации лекал основан на перемещении каждой конструктивной точки, определяющей контур деталей по вертикали и по горизонтали, относительно заданной оси.

кала основных деталей на все рекомендуемые для данной модели роста, размеры и полнотные группы получают путем их градации. Для градации лекал рекомендуется использовать пропорционально-расчетный способ.

Схемы перемещения конструктивных точек представлены на рис. 13.

Градация лекал представлена на рис.14 в масштабе 1:5 и на графическом листе № 3.

.5 Техническое описание на проектируемую модель

Техническое описание (ТО) модели разрабатывается при подготовке каждой модели к серийному изготовлению. ТО является основной технической документацией на основе общих технических требований, действующих стандартов и технологических режимов и служит основанием для запуска модели в производство.

Для каждой модели изготовляется образец изделия средних размера, роста и полнотной группы, а также лекала - эталоны деталей этого образца. ТО содержит следующие сведения о модели:

полное наименование изготовляемого изделия, половозрастной характеристики, размера, роста и полнотной группы;

зарисовку модели, наименование и артикул ткани;

описание художественного оформления и внешнего вида модели;

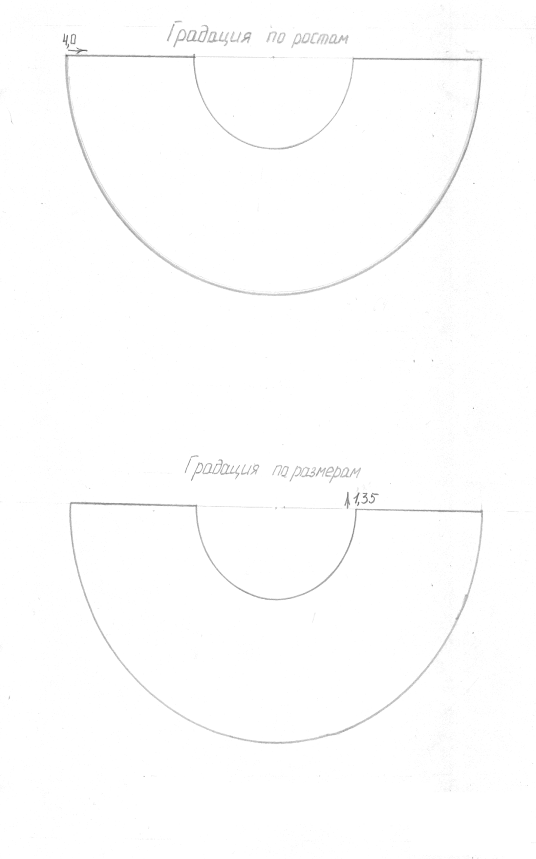

Рисунок 13. Схемы перемещения конструктивных точек

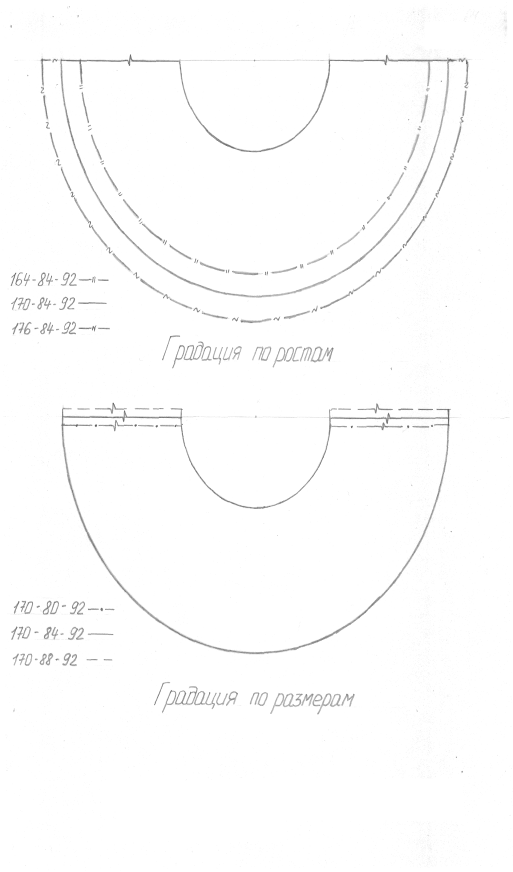

Рисунок 14. Градация лекала детали нижней части платья

технические требования к изделию;

спецификация деталей и лекал;

органолептическую оценку качества;

таблицы измерений изделия и лекал по всем принятым к изготовлению размерам, ростам и полнотным группам;

перечень нормативно-технической документации;

таблицу площадей комплекта лекал;

схемы раскладки комплекта лекал с указанием длины и ширины раскладки лекал, расхода ткани, процента межлекальных отходов;

спецификацию вспомогательных лекал.

6. Экономическая часть

.1 Разработка и реализация маркетинговой политики производства

В современных условиях должны быть в полной мере использованы все возможности товарно-денежных отношений, рыночной конкуренции и создание на этой основе эффективного рынка товаров и услуг.

Успешное развитие производства продукции, в первую очередь - расширение выпуска товаров народного потребления и оказания населению различных услуг зависит от того, насколько полно учитываются нужды и запросы потребителей, т.е. необходимо организовать производство таких товаров, которые необходимы потребителям и на которые существует спрос. При этом любое предприятие должно быть рентабельным и получать прибыль.

Маркетинг следует рассматривать как одну из важных областей хозяйственного управления. Под маркетингом понимается совокупность методов изучения рынка сбыта, выявления новых потребностей покупателей, умелой организации системы сбыта товаров, проведение рекламных мероприятий. Маркетинг представляет собой систему практических мероприятий, направленных на подчинение производства нуждам потребителя при условии, что производство будет рентабельным.

Все процессы создания новых товаров народного потребления начинаются с маркетинговых исследований и заканчиваются ими.

В маркетинговых исследованиях используются различные источники информации, применяются различные организационные решения. Маркетинговые исследования представляют собой систематический процесс сбора, анализа и использования достоверной информации для принятия решений. Эти решения основаны на программе маркетинга:

1. Характеристика товара: является ли товар потребительским или предназначен для промышленного использования; изделия готовые или полуфабрикат; применима ли для потребителей цена товара, каков ее уровень по отношению к ценам конкурента.

2.      Общая характеристика рынка: большое или малое число потребителей; группы потребителей, способы покупки товаров потребителем; каков спрос на товар на рынке; отношение к товару покупателей, каковы условия продажи товаров у конкурентов, каковы налоги, пошлина и т.д.

3. Каналы распространения товаров: наличие посредников между производителем и потребителем (дилеры, брокеры), их количество, функции по оптовой и розничной торговле, ожидается ли уменьшение или рост их числа.

4. Конкурентное состояние рынка: сущность и степень конкуренции, существует ли конкуренция между производителями товаров и каков её уровень.

5.  Законодательные ограничения: существуют ли законодательные ограничения, которые могут препятствовать маркетинговой деятельности.

6.  Уровни управленческой деятельности в области маркетинга: долговременные цели предприятия (10-15 лет), перспективные цели (до 5 лет), оперативные цели и задачи.

Маркетинговая политика представляет собой поиск конкурентных путей, обеспечивающих достижение целей, стоящий перед предприятием в данной области. Необходимо выбрать такой вариант маркетинга, который в наибольшей степени обеспечивает достижение целей предприятием путем лучшего удовлетворения потребителей.

Маркетинговая политика включает ряд следующих направлений:

·товарная политика;

·инновационная политика;

·ценовая политика;

·сбытовая политика;

·рекламная политика.

Товарная политика

Товаром может быть какой-либо предмет обмена. Каждый товар должен удовлетворять определенным потребностям, он должен обладать определенной потребительской стоимостью.

Товарная политика предусматривает анализ проблем, выявление положительных сторон и недостатков продукта или товара.

Инновационная политика

При проведении инновационной политики могут применяться различные стратегии обновления выпускаемой продукции. Обновление может осуществляться на базе собственных разработок или через покупку и освоение лицензий.
