Линия талии находится на естественном месте, плотно прилегающая. Талия подчеркнута декоративным членением и поясом со сборками. Застежка платья на потайную тесьму - молнию в среднем шве спинки.

Таблица 4

Конфекционная карта

Наименование изделия	Материалы, составляющие пакет изделия
Автор Шекмар А. С.
Силуэт полуприлегающий, расширенный к низу	Материал верха (образец 5*5см)
Рекомендуемые размеры 80,84,88
Вторая полнотная группа, младшая возрастная группа

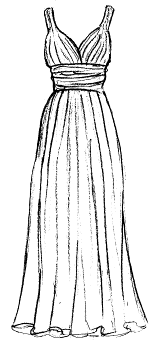

Рисунок модели
	Подкладочные (образец 5*5см)	Прокладочные (образец 5*5см)
	Фурнитура (образец)	Отделочные (образец)
	Скрепляющие (образец)
Рекомендуемые способы ухода	Режимы ВТО		Рекомендуемые методы обработки
	t=110°С		Иглы №75-85. Армированные швейные нитки №36ЛЛ. Ткань скользит при настилании. Для обработки низа используется зигзагообразная строчка. Соединительные швы 0,7-1,0 см

Путем членения были получены следующие части платья: лиф с бретелями, пояс, нижняя часть платья.

Горловина платья углубленная, вырез V-образный.

.3 Описание внешнего вида проектируемой модели

Платье женское, вечернее из ткани органза. Силуэт полуприлегающий, расширенный к низу. Застежка на тесьму-молнию, расположенную в среднем шве спинки. Вырез глубокий до линии груди, V - образный, по верхнему краю - бретели. Платье отрезное по линии талии со сборками. Выше линии талии притачивается пояс шириной 15 см. Длина платья по щиколотку.

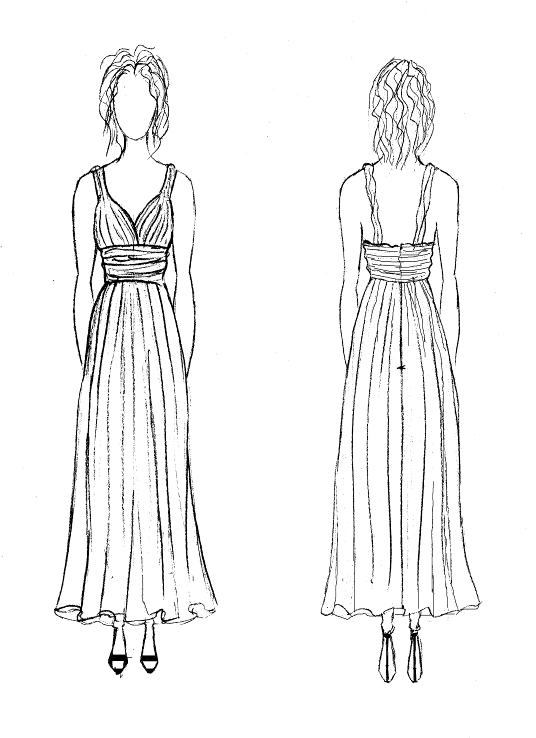

Эскиз модели женского платья представлен на рисунке 6.

Рисунок 6. Эскиз основной модели

4. Технический проект

Цель этапа - отобразить совокупность документов, содержащих окончательные технические решения, дающие полное представление о конструкции разрабатываемого изделия.

.1 Обоснование выбора системы конструирования

Проектирование одежды является одним из важнейших этапов формирования качества швейных изделий и эффективности их производства. На этом этапе определяются основные художественные, технические и экономические показатели, поэтому повышение качества проектных работ - актуальная задача швейной промышленности, в решении которой значительное место отводится методам проектирования одежды.

В каждой стране процесс конструирования одежды массового производства имеет большие различия, причиной которых является большое разнообразие методов конструирования одежды. Поэтому были изучены существующие методы конструирование одежды стран-членов СЭВ с целью разработки единой методики конструирования одежды ЕМКО СЭВ.

В данной методике принят единый метод построения конструкции одежды для всей популяции мужского, женского и детского населения, а именно:

· единая система размерных признаков;

· единая система и классификация прибавок;

· единая структура формул и последовательность построения конструкций одежды;

· единые основы конструкций одежды и базовые конструкции основных видов одежды;

· единые принципы градации;

· единые правила технического черчения конструкций одежды;

· единая терминология, символика и цифровое обозначение конструктивных точек;

· единая конструкторская документация по содержанию, объему и оформлению.

ЕМКО СЭВ является универсальной методикой т.к. предусмотрено использование ее в качестве исходной базы для разработки одежды различных видов, вариантов и покроев, различного ассортимента из различных материалов для массового и индивидуального изготовления одежды для разработки стандартов СЭВ и методической литературы для подготовки специалистов по конструированию одежды в различных учебных заведениях.

ЕМКО СЭВ является научно-обоснованной т.к. конструктивные отрезки определяются непосредственно на основе использования соответствующих размерных признаков почти без применения эмпирических формул что позволяет с меньшими затратами построить конструкцию одежды с хорошей посадкой на фигуре человека.

ЕМКО СЭВ является перспективной, так как созданы предпосылки: для разработки и внедрения типизации, унификации и стандартизации деталей одежды; для широкого применения вычислительной техники на этапе проектирования одежды; для разработки и внедрения новой техники, технологии и организации на единой методике конструирования одежды.

4.2 Исходные данные для проектирования чертежа конструкции

Исходными данными для разработки чертежа конструкции женской одежды являются размерные признаки типовой фигуры 170-84-92 и прибавки на свободное облегание.

.2.1 Размерная характеристика фигуры человека

Величины размерных признаков для типовых фигур выбирают согласно ГОСТу Р52771-2007г. «Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды» и представляют в таблице 5.

Таблица 5.

Величины размерных признаков для женской типовой фигуры 170-84-92

№ размерного признака	Наименование размерного признака	Величина, см.
1	2	3
1	Рост	170
4	Высота точки основания шеи	144,8
7	Высота линии талии	106,9
8	Высота остито-подвздошной передней точки	97,2
9	Высота коленной точки	47,2
10	Высота шейной точки	146,1
12	Высота подъягодичной складки	77,8
13	Обхват шеи	35
14	Обхват груди первый	83
15	Обхват груди второй	89,1
16	Обхват груди третий	84
18	Обхват талии	62,3
19	Обхват бедер с учетом выступа живота	92
20	Обхват бедер без учета выступа живота	91,6
21	Обхват бедер	52,4
22	Обхват колена	35,1
23	Обхват икры	33,7
24	Обхват щиколотки	22
25	Расстояние от линии талии до пола сбоку	109,6
26	Расстояние от линии талии до пола спереди	107,4
27	80,5
28	Обхват плеча	25,7
29	Обхват запястья	15,7
30	Обхват запястья	21,9
31	Ширина плечевого ската	13,5
32	Расстояние от точки основания шеи до лучевой точки	45,8
33	Расстояние от точки основания шеи до обхвата запястья	69,8
34	Высота проймы спереди	24,6
35	Высота груди	32,8
36	Длина талии спереди	52
37	Расстояние от шейной точки до уровня заднего угла подмышечной впадины спереди (высота проймы косая)	27,3
38	Дуга через высшую точку плечевого сустава	29,9
39	Высота проймы сзади	17,8
40	Длина спины до талии с учетом выступа лопаток	41,3
41	Высота плеча косая	43,4
43	Расстояние от линии талии сзади до точки основания шеи	43,9
44	Дуга верхней части туловища через точку основания шеи	87,4
45	Ширина груди	32,6
47	Ширина спины	33,6
48	Обхват головы	55,4
49	Расстояние от линии талии до плоскости сиденья	27,4
50	Обхват колена в согнутом положении ноги	36,5
51	Обхват подъема стопы	31,7
53	Плечевой диаметр	37,2
57	Переднезадний диаметр руки	9,2

.2.2 Обоснование прибавок на свободное облегание

Конструктивные прибавки определяют в зависимости от моды, вида одежды, ее покроя, силуэта модели. Величины прибавок представлены в таблице 6.

Таблица 6

Величины прибавок на свободное облегание

№ системы	Отрезок	Величина, см
1	2	3
1	11-91	1,89
2	11-21	1,03
3	11-31	1,09
4	11-41	1,3
5	41-51	0,19
6	31-33	1,35
7	33-35	2,9
8	35-37	0,85
10	37-47	0,2
11	47-57	0,19
12	47-97	2,1
13	33-13	0,91
14	35-15	0,89
15	33-331	3,5
16	35-351	3,5
27	11-12	0,2
29	12-121	0,35
32	31-32	0,7
45	47-46	0,4
47	46-36	0,15
49	R 36-372	0,4
51	371`-361	0,3
52	R36-16	0,95
54	16-161	0,4
61	411-470	3,5
62	511-570	3,5

4.3 Построение чертежа базовой конструкции изделия

Построение чертежа спинки, полочки, основы рукава, половинок брюк и частей юбок включает построение базовой сетки чертежа, а затем контурных линий деталей. Расчеты основных конструктивных участков чертежей рекомендуется давать в табличной форме.

Таблица 7

Расчет основных участков конструкции женского платья для типовой фигуры 170-84-92

№ системы		Отрезок		Формула	Прибавка	Расчет
1		2		3	4	5
Горизонтальные линии базисной сетки Линия низа
1		11 - 91		Т40+(Т7-Т12)+П	1,89	41,3+(106,9-77,4)+1,89=72,69
Уровень лопаток
2		11 - 21		0,3*Т40 + П	1,03	0,3*41,3+1,03=13,42
Грудная подмышечная линия
3		11 - 31		Т39 + П	1,09	17,8+1,09=18,89
Линия талии
4		11 - 41		Т40 + П	1,3	41,3+1,3=42,6
Линия бедер
5		41 - 51		0,65*(Т7 - Т12) + П	0,19	0,65(106,9-77,4)+0,19=19,36
Вертикальные линии базисной сетки Ширина спинки
6		31 - 33		0,5*Т47 + П	1,35	0,5*33,6+1,35=18,15
Ширина проймы
7		33 - 35		Т57 + П	2,9	9,2+2,9=12,1
Ширина полочки
8		35 - 37		0,5*(Т45 + Т15 - 1,4 - Т14) + П	0,85	0,5*(32,6+89,1-1,4-83,0)+0,85=19,5
Ширина изделия по линии груди
9		31 - 37		/31-33/+/33-35/+/35-37/		18,15+12,1+19,5=49,75
Линия талии на полочке
10		37 - 47		Т40 - Т39 + П	0,2	41,3-17,8+0,2=23,7
Линия бедер на полочке
11		47 - 57		0,65*(Т7 - Т12) + П	0,19	0,65(106,9-77,4)+0,19=19,36
Линия низа на полочке
12		47 - 97		Т7 - Т12 + П	2,1	106,9-77,4+2,1=31,6
Конструкция проймы
13		33 - 13		0,49*Т38 + П	0,91	0,49*29,9+0,91=15,56
14		35 - 15		0,43*Т38 + П	0,89	0,43*29,9+0,89=13,74
Продолжение таблицы 7
1		2		3	4	5
15		33 - 331		L	3,5	3,5
16		35 - 351		L	3,5	3,5
17		331 - 341		0,62*/33-35/+0,1		0,62*12,1+0,1=7,6
18		351 - 341`		0,38*/33-35/-0,1		0,38*12,1-0,1=4,5
19		331 - 332		0,62*/33-35/+0,1		0,62*12,1+0,1=7,6
20		R332 - 342		0,62*/33-35/+0,1		0,62*12,1+0,1=7,6
20.1		R341 - 342		0,62*/33-35/+0,1		0,62*12,1+0,1=7,6
20.2		341 - 332		К
20.3		R332 - 13		К
21		351 - 352		0,38*/33-35/-0,1		0,38*13,6-0,1=4,5
22		R352 - 343		0,38*/33-35/-0,1		0,38*13,6-0,1=4,5
22.1		R343 - 343		0,38*/33-35/-0,1		0,38*13,6-0,1=4,5
22.2		341`-352		К
22.3		R352 - 15		К
				Конструкция средней линии спинки
24		41 - 411		О41		0,75
25		51 - 511		О51		0,75
26		91 - 911		О91		0,75
Ширина горловины спинки
27		11 - 12		0,18*Т13 + П	0,2	0,18*35,0+0,2=6,5
28		11 - 112		0,25*(11 - 12)		0,25*6,5=1,62
Высота горловины спинки
29		12 - 121		0,07*Т13 + П	0,35	0,07*35,0+0,35=2,8
30		13 - 14		3,5 - 0,08*Т47		3,5-0,08*33,6=0,81
31		121 - 122		0,4*/121 - 14/
32		31 - 32		0,17*Т47	0,7	0,17*33,6+0,7=6,41
33		122 - 22		(0,4…0,5)*/122 - 32/
34		∟122 - 22 - 122`		9º…11º		9°
35		R122 - 14`		122` - 14
36		R22 - 141		22 - 14`
37		R121 - 141		121 - 14
38		R22 - 123		22 - 123`
Оформление линии горловины спинки
39		121 - 113		К
39.1		11 - 113		К
40		R121 - 114		121 - 113
40.1		R112 - 114		121 - 113
41		121 - 112		К
Оформление линии верхней части проймы спинки
42		14` - 342`		К
42.1		332 - 342`		К
43		R14`- 342``		14` - 342`
43.1		R332-342``		14` - 342`
44		332 - 14`		К
Вытачка на выпуклость груди
45		47 - 46		0,5*Т46 + П	0,4	0,5*18,1+0,4=9,45
47		46 - 36		Т36 - Т35 + П	0,15	52,0-32,8+0,15=19,35
48		36 - 371		/46 - 47/
49		R36 - 372		Т35 - Т34 + П	0,4	32,8-24,6+0,4=8,6
50.1		372 - 372`		0.5*(Т15 - 1,2 - Т14)		0,5(89,1-1,2-83,0)=2,45
Продолжение таблицы 7
1		2		3	4	5
50.2	R36 - 372`		36 - 372
50.3		R36 - 371`		36 - 371
Конструкция горловины и плечевой линии переда
51		371` - 361		0,18*Т13 + П	0,3	0,18*35,0+0,3=6,6
52		R36 - 16		Т44-(Т40+0,07*Т13)-(Т36-Т35)+П	0,95	87,4-(41,3+0,07*35,0)-(52-32,8)+0,95=25,4
53		R16 - 14``		121 - 14
54		16 - 161		0,205*Т13 + П	0,4	0,205*35,0+0,4=7,57
Оформление горловины переда
55		16 - 171		К
55.1		17 - 171		К
56		R16 - 172		16 - 171
56.1		R17 - 172		16 - 171
57		16 - 17		К
Оформление линии верхней части проймы переда
58		14`` - 343`		К
58.1		352 - 343`		К
59		R14`` - 343``		14`` - 343`
59.1		R352 - 343``		14`` -343`
60		352 - 14``		К
Ширина изделия по линии талии и бедер
61		411 - 470		0,5*Т18 + П	3,5	0,5*62,3+3,5=34,65
62		511 - 570		0,5*Т19 + П	3,5	0,5*92+3,5=49,5

Построение юбки солнце

Величина радиуса для построения линии талии Rт=К(Ст+Пт)

Rт=0,32(31,1+1)=10,3см

Величина радиуса для построения линии низа Rн= Rт+Дизд

Rн=10,3+(106,9)=117,2см

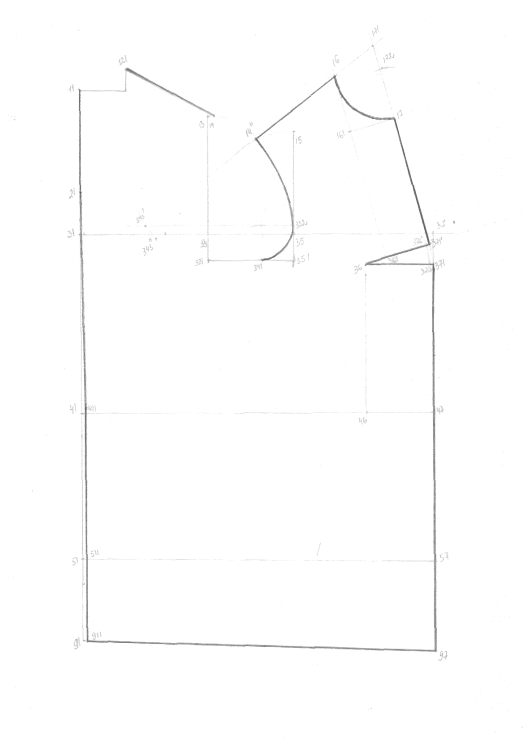

Чертеж базовой конструкции представлен на листе пояснительной записки в М 1:5 на рис. 7.

Рисунок 7. БК женского платья

.4 Разработка модельных особенностей. Построение модельной конструкции

Используя базовые значения и проведя анализ модельной конструкции, нанесены модельные особенности на базовую конструкцию, согласно эскиза основной модели.

Проведен расчет боковых срезов и талевых вытачек:

-34=0,25/33-35/

-34=0,25*12,1=3см

Ширина изделия по линии талии:

-470=0,5*Т18+П

Ширина изделия по линии бедер:

-570=0,5*Т19+П

Суммарный раствор вытачек по линии талии:

dt=(0,5*Т19+П)- (0,5*Т18+П)

dt=49,5-34,5=15см

Раствор вытачки на спинке 4см.

Раствор передней вытачки 4см.

Отведение бокового среза 5см.

Отведение среднего среза на спинке 2см.

Платье спроектировано без спинки.

Линия плеч была укорочена до 4см.

Линия горловины углубленная, имеет V-образный вырез. Линия выреза горловины была проведена согласно эскизу модели.

Методом параллельного расширения смоделированы лиф и накладной пояс.

Построение юбки солнце выполняется непосредственно на ткани.

Построена юбка солнце:

Величина радиуса для построения линии талии Rт=К(Ст+Пт)

Rт=0,32(31,1+1)=10,3см.

Величина радиуса для построения линии низа Rн= Rт+Дизд

Для получения сборок радиус верхней дуги увеличен в 2,5раза

Rн=25+(106,9)=131,9см

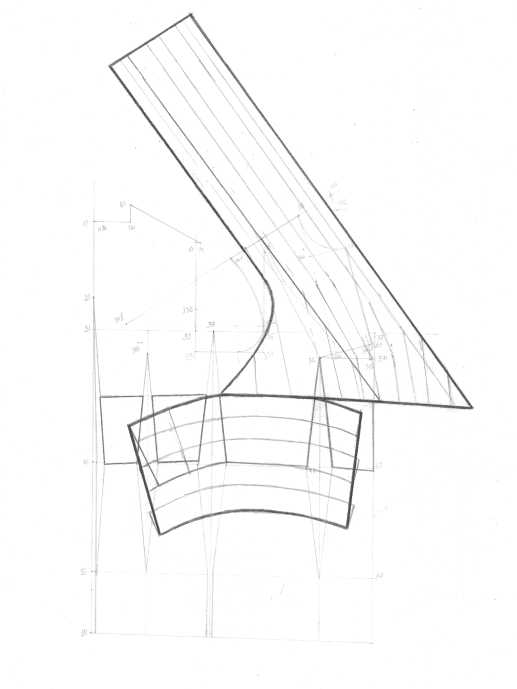

МК женского платья представлена на рис. 8 и в графической части на листе 1.

.5 Анализ конструкции изделия на технологичность

Под технологичностью понимается такое конструктивное решение деталей, узлов и изделия в целом, которое позволяет при минимальных материальных и трудовых затратах обеспечить высокое качество изделий.

Основными показателями качества конструкции являются:

- современный внешний вид;

хорошая посадка по фигуре;

устойчивость формы одежды;

качество технологической обработки.

Отработка конструкции на технологичность производится на всех стадиях конструирования. Особое внимание вопросам разработки технологичных конструкций уделяется на стадиях технического предложения и эскизного проекта, когда производится анализ вариантов конструктивных решений и выбор оптимального.

В соответствие с требованиями ЕСТПП (Единой системы технологической подготовки производства) технологичность конструкции заключается в следующем:

1) конструкция должна иметь рациональное число составных частей (деталей);

) наличие в изделии унифицированных деталей;

Рисунок 8. МК женского платья

) виды используемых соединений и их конструкция должна обеспечивать возможность механизации и автоматизации сборки изделия;
