Проект энергоблока АЭС электрической мощностью 480 МВт, тепловой мощностью 110 МВт

Курсовой проект по курсу «Атомные электрические станции»

Вариант 20

Проверил доцент А.В. Воробьев

Проверил доцент А.М. Антонова

Томск - 2015

1.      ПОДРОБНОЕ ОПИСАНИЕ ПТС ПРОТОТИПА

Турбина предназначена для преобразования энергии пара, генерируемого в ПГ, в механическую энергию ротора и непосредственного привода генератора, Турбина предназначена для работы в моноблоке с водо-водяным реактором ВВЭР-1000 на насыщенном паре. Турбина обеспечивает сверх отборов для подогрева питательной воды и на турбоприводы питательных насосов нерегулируемые отборы пара на собственные нужды и на подогрев сетевой воды.

Генератор является основным элементом для выработки электроэнергии и допускает длительную работу с номинальной нагрузкой, а также работу с нагрузкой менее номинальной по активной мощности. Генератор комплектуется выводами с трансформаторами тока и напряжения и бесщеточным возбудителем на одном валу с генератором. Охлаждение обмотки статора генератора осуществляется дистиллированной водой (дистиллятом), а обмотки ротора и активной стали статора -водородом, заключенным внутри газонепроницаемого корпуса.

Система питательной воды в номинальном режиме и режимах частичных нагрузок обеспечивает подачу питательной воды, соответствующую паропроизводительности ПГ и величине продувки из них. Подача питательной воды в ПГ производится через их регулирующие клапана питания. При работающей турбине подача питательной воды производится двумя питательными турбонасосами типа ПТ-3750-75 по двум линиям, соединенным в общий питательный коллектор.

Система основного конденсата предназначена для транспортировки конденсата из конденсатора турбины через БОУ и подогреватели низкого давления в деаэратор. Подача конденсата из конденсатора на БОУ производится тремя конденсатными насосами 1-ой ступени типа КСВ-1850-95У4 (два рабочих, один резервный) по однониточному конденсатному тракту. Перед БОУ конденсат проходит охладители основных эжекторов и эжекторов уплотнений. После БОУ конденсат поступает на всос трех конденсатных насосов II-ой ступени, в качестве которых используются насос ЦН-1850-170. За конденсатными насосами II-ой ступени подключена линия рециркуляции конденсата в конденсатор через дроссельное устройство, встроенное в блочный расширитель. Далее конденсат последовательно проходит через четыре подогревателя низкого давления (соответственно ПНД 1-4). За ПНД-3 и ПНД-1 дренажными насосами производится подача конденсата греющего пара подогревателей (соответственно ПНД-3,4 и ПНД-1,2) в линию основного конденсата. Система основного конденсата включается в работу ко времени подачи пара на эжекторы уплотнения турбины.

2. ПРОЕКТИРОВАНИЕ ТЕПЛОВОЙ СХЕМЫ НА ЗАДАННЫЕ ПАРАМЕТРЫ

2.1 Составление расчетной схемы

Тепловая схема прототипа (схема с турбиной К-1200-68) представлена на рисунке 1.

Для проектируемой ПТУ давления в отборах и число РППВ определяются путем оптимального распределения подогрева воды по ступеням.

Температура в деаэраторе

температура основного конденсата на входе в деаэратор, принимая подогрев в нем

Определим подогрев в питательном насосе по формуле:

Где ;

;

-КПД питательного насоса, ;

Энтальпия за питательным насосом равна:

,

-энтальпия питательной воды в деаэраторе, определяется как

,

Находим температуру воды за питательным насосом:

Примем число ПВД z=2,

тогда равномерный подогрев питательной воды в тракте высокого давления:

что входит в рекомендуемые рамки оптимального подогрева

Температура воды на входе в ПНД с учетом подогрева ее в основном эжекторе и эжекторе уплотнений

Определим ПНД количество ПНД;

Принимаем недогрев воды до насыщения в ПВД

Температура воды на выходе из П2

Температура насыщения соответствующая давлению пара в П2

Давление отборного пара турбины с учетом потерь в трубопроводе

Температура воды на выходе из П1

Температура насыщения соответствующая давлению пара в П1

Давление отборного пара турбины с учетом потерь в трубопроводе

Для организации первого перегрева пара по ходу основного тракта(ПП1), организуем отбор из ЦВД. Определим давление отбора, с учетом равномерного перегрева пара на участке ПП. Найдем конечную температуру перегрева пара:

:

Найдем температуру после первого перегрева (ПП1):

Найдем температуру пара с учетом недогрева:

Найдем давление перегревателя, по температуре отбора:

Найдем давление отбора с учетом потерь давления:

Принимаем недогрев воды до насыщения в ПНД

Температура основного конденсата на выходе из П7

Температура насыщения соответствующая давлению пара в П7

Давление отборного пара турбины с учетом потерь в трубопроводе

Температура основного конденсата на выходе из П6

Температура насыщения соответствующая давлению пара в П6

Давление отборного пара турбины с учетом потерь в трубопроводе

Температура основного конденсата на выходе из П5

Температура насыщения соответствующая давлению пара в П5

Давление отборного пара турбины с учетом потерь в трубопроводе

Температура основного конденсата на выходе из П4

Температура насыщения соответствующая давлению пара в П4

Давление отборного пара турбины с учетом потерь в трубопроводе

Температура основного конденсата на выходе из П3

Температура насыщения соответствующая давлению пара в П3

Давление отборного пара турбины с учетом потерь в трубопроводе

Расчетная схема представлена на рисунке 2.

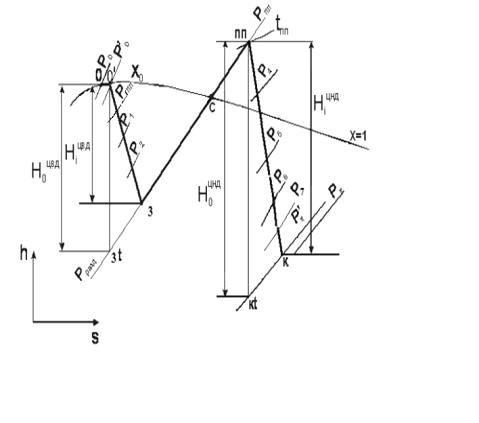

2.2 Построение процесса расширения пара в турбине в h-S диаграмме

Определяем точку 0 с заданными параметрами пара перед стопорным клапаном турбины р0, х0

р0 = 7.0 МПа = 70 бар; t0 =285.8; h0 = 2772. кДж/кг; х0 = 1.

Определяем точку 0' за стопорными и регулирующими клапанами турбины на пересечении энтальпии h0 с давлением р'0. р'0 меньше р0 на величину потери от дросселирования в стопорном (CК) и регулирующих (РК) клапанах турбины и определяется как р'0 = 0,95

р'0 =  МПа = 66.5 бар.

Давление пара на выходе из ЦВД совпадает с давлением (рразд). Тогда точка 3t в конце изоэнтропийного процесса расширения пара в ЦВД будет иметь параметры:

 МПа; hраздt = 2468 кДж/кг, значение  берём для турбины К-1200-68 ХТЗ из [1].

Располагаемый теплоперепад ЦВД равен

кДж/кг.

Действительный теплоперепад ЦВД равен

кДж/кг.

Энтальпия на пересечении с р3 даёт точку 3 в конце действительного процесса в ЦВД,

hp = 2772 -261=2511 кДж/кг; х3=0,865; у3 =0,135.

На пересечении 0' - 3 с изобарой р1и р2 определяем энтальпию пара в первом и втором отборе h1, h2:

h1 = 2676 кДж/кг; h2 = 2588 кДж/кг h3 = 2511 кДж/кг.

Потери давления в процессе осушки и перегрева от выхода из ЦВД до входа в ЦНД оцениваются относительно давления после ЦВД для сепаратора-пароперегревателя 10%. Таким образом, давление пара после СПП

 МПа.

Так как ранее мы рассчитали давления отбора на ПП1, то можем записать параметры отбора:

Температура пара на выходе из СПП определяется с учётом недогрева до температуры t0 , который принимается равным :

Определяем точку пп на входе в ЦНД при  МПа,  и hпп = 2996 кДж/кг.

Определяем давление пара на выходе из ЦНД с учётом потери давления в выхлопном патрубке турбины, которая составляет 25% от давления в конденсаторе рк, т.е.

,

рк = 0,0045 МПа = 0,045 бар, МПа = 0,047 бар.

Тогда точка кt в конце изоэнтропийного процесса расширения пара в ЦНД будет иметь параметры:

 МПа; hкt = 2124 кДж/кг, значение  берём для турбины К-1200,ЛМЗ из [1].

Располагаемый теплоперепад ЦНД равен

кДж/кг.

Действительный теплоперепад ЦНД равен

кДж/кг.

Энтальпия  на пересечении с р'кдает точку к' в конце действительного процесса в ЦНД,

hк = 2996-725 = 2271 кДж/кг.

На пересечении пп - к' с изобарой р4, р5 и р6 , р7 определяем энтальпии пара в четвёртом, пятом и шестом, седьмом отборах:

h4 = 2916 кДж/кг; h5 = 2784 кДж/кг; h6 = 2636 кДж/кг; h7 = 2472 кДж/кг.

Действительный теплоперепад турбины ,

кДж/кг.

.3 Составление сводной таблицы параметров пара и воды

По процессу расширения пара в турбине определяем характерные точки и заносим в таблицу 2.1.

Значения давлений и энтальпий пара на входе, выходе из турбины берём из исходных данных и по расчёту процесса расширения.

Значения энтальпий отборов определены при построении процесса расширения пара в турбине.

Значения давлений в подогревателях с учётом потерь давления в паропроводах определены ранее как Для деаэратора рп = рд. Для конденсатора давление рк задано.
