Проект автотранспортного предприятия на 169 грузовых автомобилей КаМАЗ 65224
Министерство образования и науки Российской Федерации
ФГБОУ ВПО
ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Факультет филиал г. Усолье-Сибирское
Кафедра «Общеинженерной подготовки»
Предприятие автотранспортное грузовое
специализированное
Пояснительная записка
к курсовому проекту по дисциплине
"Технологическое проектирование автотранспортных предприятий"
Выполнил студент гр. УЭТб-12-1 Ф.И. Егоров
Усолье-Сибирское 2014
Содержание
Введение
. Эксплуатационный расчет
.1 Выбор типа подвижного состава
.2 Расчет списочного числа автомобилей
. Технологический расчет АТП
2.1 Расчет производственной программы
.2 Расчет годовых объемов работ
.3 Распределение годовых объемов работ по зонам и цехам
.4 Расчет численности персонала АТП
.4.1 Расчет числа ремонтных рабочих
.4.2 Расчет числа водителей
.4.3 Расчет числа инженерно-технических работников
.4.4 Расчет числа работающих в АТП
.5 Расчет ритма зон технического обслуживания и диагностики
.6 Расчет такта постов ТО, диагностики и линий ЕО
.7 Расчет числа постов и линий
.8 Расчет площадей помещений АТП
.8.1 Расчет площадей зон технического обслуживания, диагностики и текущего ремонта
.8.2 Расчет площади цехов
.8.3 Расчет площадей складов
.8.4 Расчет площадей вспомогательных помещений
.8.5 Расчет площади производственного корпуса
.8.6 Расчет площади административно - бытового корпуса
.8.7 Расчет площади хранения автомобилей
.8.8 Расчет площади контрольно - технического пункта
.8.9 Расчет площади территории АТП
.9 Технико-экономические показатели АТП
. Планировка автотранспортного предприятия
.1 Генеральный план АТП
.2 Планировка производственного корпуса
3.3 Планировка зоны ТР
.4 Планировка аккумуляторного цеха
Заключение
Список использованных источников
Приложения
Введение
Качество реконструкции, расширения, технического перевооружения и нового строительства во многом определяется качеством соответствующих проектов, которые должны отвечать всем современным требованиям, предъявляемым к капитальному строительству. Основное требование заключается в обеспечении высокого технического уровня и высокой экономической эффективности проектируемых предприятий, зданий и сооружений путем максимального использования новейших достижений науки и техники с тем, чтобы новые или реконструируемые АТП по времени их ввода в действие были технически передовыми и имели показатели высокие по производительности и условиям труда, уровню механизации, по себестоимости и качеству производства, по эффективности капитальных вложений.
Основная задача проектирования состоит в создании наиболее передовых по техническому уровню и наиболее экономичных по капитальным затратам и эксплуатационным показателям предприятий, что особенно актуально в условиях рыночной экономики.
Целью курсового проекта является необходимость обосновать размеры
необходимых площадей, количество оборудования и технологическую взаимосвязь
производственных отделений и оборудования.
1. Эксплуатационный расчет
.1 Выбор типа подвижного состава
Тип подвижного состава грузового автотранспортного предприятия выбирается
по суточной производительности из 3 марок, которые наиболее целесообразно
использовать в данных условиях эксплуатации (КаМАЗ 43118, КаМАЗ 65224, МАЗ
543203). Суточная производительность каждого из выбранных автомобилей
определяется по формуле, т/сут [1], и заносится в таблицу 1:
=
(1)
=
=
где
эксплуатационные показатели принимаются и заносятся в табл.1.
Таблица
1 - Эксплуатационные показатели
Наименование показателей
Обоз.
Ед. изм
Значение показателя
КаМАЗ 43118
КаМАЗ 65224
МАЗ-543203
1 Время в наряде
Тн
ч
8,5
8,5
8,5
2 Грузоподъемость автомобиля (автопоезда)
q
т
11
17
15
3 Коэффициент использования грузоподъемности
г
1
1
1
4 Коэффициент использования пробега
в
0,47
0,47
0,47
5 Среднетехническая скорость
Vт
км/ч
47
42
46
6 Время погрузки - разгрузки
tп-р
ч
0,5
0,8
0,7
7 Суточная производительность автомобилей
Примечание:
. Коэффициент использования грузоподъемности г определяется в зависимости
от вида перевозимого груза по [2]. Автозапчасти относятся к 1 классу, поэтому г
=1.
. Коэффициент использования пробега в равен отношению величины пробега с
грузом к общему пробегу автомобиля. С учетом пробега автомобиля от АТП до места
погрузки и от места разгрузки до АТП принимаем в = 0,47.
. Время погрузки - разгрузки определяется по [2].
. Среднетехническая скорость принимается в соответствии с требованиями
[3] 40 км/ч.
По наибольшей суточной производительности выбирается КаМАЗ 65224 для
дальнейших расчетов.
.2 Расчет списочного числа автомобилей
Определяется cреднесуточный
пробег грузового автомобиля по формуле, км [1]:
где
Принимаются
нормативы периодичности ТО и ресурса по таблице П.1 [1] и заносятся в таблицу
3.
Нормативы
периодичности ТО и ресурса автомобиля корректируются с учетом условий
эксплуатации [1], км и заносятся в табл. 3:
где
коэффициенты, корректирующие нормативы периодичности ТО и ресурса принимаются
по таблице П.3 [1] и заносятся в таблицу 2.
Таблица
2 - Коэффициенты, корректирующие нормативы периодичности технического
обслуживания и ресурса
Наименование
Обоз.
Ресурс, км
ТО, км
1 Коэффициент, учитывающий категорию условий эксплуатации
2 Коэффициент, учитывающий модификацию подвижного состава
3 Коэффициент, учитывающий климатические условия
Для составления графика ТО периодичность и ресурс корректируются с учетом
кратности со среднесуточным пробегом, км, и заносятся в таблицу 3.
Таблица 3 - Периодичности технического обслуживания и ресурс автомобиля
Наименование
Ед. изм.
Норматив
Скорректированный с учетом условий эксплуатации
Скорректированный со среднесуточным пробегом
1 Среднесуточный пробег
км
325
2 Периодичность ТО - 1
км
4000
2880
2839
3 Периодичность ТО - 2
км
16000
11520
11357
4 Ресурс
км
300000
216000
212951
где
частное от деления в скобках округляется до целого числа.
Определяется
число дней эксплуатации за цикл по формуле [1]:
Определяется
число дней простоя в ТО - 2 и текущем ремонте за цикл по формуле [1]:
где показатели для расчета числа дней в ТО и ремонте принимаются по
таблице П.4 [1] и заносятся в таблицу 4.
Таблица 4 - Данные для расчета дней простоя в ТО и ремонте
Наименование
Обозначен.
Ед.изм.
Значения
1 Удельные дни простоя в ТО и ремонте
2 Коэффициент, учитывающий тип подвижного состава
Определяются
коэффициент технической готовности, коэффициент выпуска и коэффициент
использования парка по формулам [1]:
где
показатели для расчета коэффициентов и их значения заносятся в таблицу 5.
Таблица
5 - Число дней для расчета коэффициентов технической готовности и выпуска
Наименование
Обоз.
Ед изм.
Значение
1 Дни эксплуатации за цикл
Дэц
дн.
675
2 Дни простоя в ТО и ремонте
Дрц
дн.
124
3 Число дней работы АТП в году
Драб.г
дн.
305
4 Число дней невыхода исправного автомобиля на линию
Дн
дн.
4
5 Число календарных дней в году
Дк
дн.
365
6 Коэффициент технической готовности
би
0,845
7 Коэффициент выпуска
бв
0,840
8 Коэффициент использования парка
Кип
0,697
Определяется годовой пробег автомобиля по формуле [1], км:
Списочное
число автомобилей в грузовом АТП определяется по формуле [1]:
где
Результаты
эксплуатационного расчета заносятся в таблицу 6.
Таблица
6 - Показатели эксплуатационного расчета
Показатели
Обозначение
Значение
1 Коэффициент технической готовности
бт
0,845
2 Коэффициент выпуска
бв
0,840
3 Коэффициент использования парка
Кип
0,697
4 Годовой пробег автомобиля, км
5 Число автомобилей
Ас
169
2. Технологический расчет АТП
2.1 Расчет производственной программы
Данный расчет включает определение числа технических обслуживаний (ЕО, ТО
- 1, ТО - 2), диагностических обслуживаний, списаний автомобилей.
Производственная программа по техническому обслуживанию и диагностике
рассчитывается за цикл эксплуатации, т.е. за ресурсный пробег с последующим
пересчетом программы за год и сутки.
Для текущего ремонта, выполняемого по потребности, число не определяется.
Планирование объема текущего ремонта производится, исходя из удельной
трудоемкости на 1000км пробега.
Число воздействий на один автомобиль за цикл определяется по формулам
[1]:
Число
воздействий на один автомобиль за год определяется по формулам [1]:
где
Число
воздействий на парк автомобилей за год определяется по формулам [1]:
Число
воздействий на парк автомобилей за сутки определяется по формулам [1]:
Число
дней работы зон принимаются 253 дн.
Результаты
расчетов заносятся в таблицу 7.
Таблица
7 - Число воздействий
Вид воздействия
Число воздействий
За цикл на 1 авт.
За год на 1 авт.
За год на парк
За сутки на парк
1 Списание
1
0,37
63
0,25
2 Техническое обслуживание ТО -2
18
7
1127
4
3 Техническое обслуживание ТО -1
56
21
3571
12
4 Ежедневное обслуживание ЕО
675
254
42857
141
5 Диагностика Д - 2
1352
5
6 Диагностика Д -1
5056
20
.2 Расчет годовых объемов работ
По табл. П.2 [1] принимаются нормативные трудоемкости автомобилей для ТО
- 2, ТО - 1, ЕО, Д - 1, Д - 2:
и
заносятся в таблицу 8 .
Трудоемкости
корректируются по формулам [1]:
где
коэффициенты корректирования трудоемкости принимаются по таблице П.3 [1] и
заносятся в таблицу 8.
Таблица
8 - Коэффициенты корректирования трудоемкости
Наименование
Обозначение
Значение
1 Коэффициент, учитывающий категорию условий эксплуатации
2 Коэффициент, учитывающий тип подвижного состава
3 Коэффициент, учитывающий климатическую зону
4 Коэффициент, учитывающий число технологически
совместимого подвижного состава
5 Коэффициент, учитывающий условия хранения подвижного
состава
Годовые объемы работ ТО - 2, ТО - 1, ЕО, Д - 2, Д - 1 автомобилей,
вспомогательных работ определяются по формулам [1] , чел.ч:
где
k всп = 0,25- коэффициент вспомогательных работ.
Результаты
расчетов заносятся в таблицу 9
Таблица
9 - Трудоемкости и годовые объемы работ ТО и ТР автомобилей
Вид работ
Трудоемкости
Годовой объем работ
Ед. изм.
Норма
Скорректированные
Ед изм.
Значение
1 Техническое обслуживание ТО - 2
чел.ч
31,2 чел.ч
35170
2 Техническое обслуживание ТО - 1
чел.ч
7,8
7,6
чел.ч
27068
3 Ежедневное обслуживание
чел.ч
0,5
0,5
чел.ч
21429
4 Диагностика Д - 2
чел.ч
2,83
3,1
чел.ч
4210
5 Диагностика Д - 1
чел.ч
0,91
1
чел.ч
5061
6 Текущий ремонт автомобилей (тягачей)
8,0
чел.ч
107780
7 Вспомогательные работы
чел.ч
50179
.3 Распределение годовых объемов работ по зонам и цехам
Работы ежедневного обслуживания, технического обслуживания и диагностики
выполняются в самостоятельных зонах. Работы текущего ремонта выполняются в зоне
ТР и в цехах.
Годовой объем работ технического обслуживания, диагностики, текущего
ремонта и вспомогательных распределяется по видам работ по формуле [1], чел.ч:
где
Таблица
10 - Распределение работ ежедневного обслуживания
Вид работ
Объем работ
%
чел.ч
1 Уборочные
20
4285,7
2 Моечные
65
13928,6
4 Обтирочные
15
3214,3
ИТОГО
100
21428,6
Таблица 11 - Распределение работ технического обслуживания
Вид работ
Объем работ
ТО - 1
ТО - 2
%
чел.ч
%
чел.ч
1 Контрольно-диагностические
5
1353,4
5
1758,5
2 Крепежные
34
9203,1
34
11957,7
3 Регулировочные
10
2706,8
10
3517,0
4 Смазочные, заправочно - очистительные
20
5413,6
20
7034,0
5 Электротехнические
10
2706,8
10
3517,0
6 Обслуживание системы питания
12
3248,1
12
4220,4
7 Шинные
9
2436,1
9
3165,3
Итого
100
27068
100
35170
Таблица 12 - Распределение работ ТР
Вид работ
%
чел.ч
Постовые работы
1 Диагностические
2
1899,1
2 Регулировочные
3
2848,7
3 Разборочно-сборочные
35
33234,8
Итого постовых работ ТР 4 Кузнечно-рессорные
1
949,6
5 Сварочно-жестяницкие
4
3798,3
6 Малярные
6
5697,4
Цеховые работы
7 Моторные
9
8546,1
8 Агрегатные
9
8546,1
9 Слесарно-механические
10
9495,7
10 Электротехнические
5
4747,8
11 Аккумуляторные
2
1899,1
12 Ремонт приборов системы питания
4
3798,3
13 Шиномонтажные
1
949,6
14 Вулканизационные
1
949,6
15 Кузнечно-рессорные
2
1899,1
16 Медницкие
2
1899,1
17 Сварочные
1
949,6
18 Жестяницкие
1
949,6
19 Арматурные
1
949,6
20 Обойные
1
949,6
Итого цеховых работ ТР
50
46528,8
Итого работ ТР
100
94957
Таблица 13 - Распределение вспомогательных работ
Вид работ
Объем работ
%
чел.ч
1 Ремонт и обслуживание технологического оборудования,
оснастки и инструмента
20
9322,8
2 Ремонт и обслуживание инженерного оборудования, сетей и
коммуникаций
15
6992,1
3 Транспортные
10
4661,4
4 Перегон автомобилей
15
6992,1
5 Приемка, хранение и выдача материальных ценностей
15
6992,1
6 Уборка производственных помещений и территории
20
9322,8
7 Обслуживание компрессорного оборудования
5
2330,7
ИТОГО
100
46614
.4 Расчет числа персонала АТП
.4.1 Расчет числа ремонтных рабочих
Технологически необходимое (явочное) число рабочих определяется по
формуле [1], чел.:
Штатное
число рабочих определяется по формуле, чел.:
где
Фонд
времени технологически необходимого (явочного) рабочего равен 253дн·8ч = 2024ч,
на производствах с вредными условиями труда 253дн·7 = 1771ч.
Фонд
времени штатного рабочего, ч, определяется по формуле:
где
Фонд
времени штатного рабочего на производствах с вредными условиями труда равен
Результаты
расчета числа рабочих заносятся в таблицы 14, 15 и 16.
Таблица
14 - Число рабочих в зонах
Зоны
чел.ч
чел.
ч
чел.
1 ТО - 2
35170
18
1800
20
2 ТО - 1
27068
14
1800
16
3 ЕО
21429
11
1800
12
4 Д - 1
4210
3
1800
3
5 Д - 2
5061
3
1800
3
6 ТР автомобилей (тягачей)
43112
22
1800
24
Всего рабочих в зонах Таблица 15 - Число рабочих в цехах
Цех
чел.ч
чел.
ч
чел.
1 Моторный
9700,2
5
1800
5
2Агрегатный
9700,2
5
1800
5
3 Слесарно-механический
10778,0
5
1800
6
4 Электротехнический
5389,0
3
1800
3
5 Аккумуляторный
2155,6
1
1547
1
6 Ремонт приборов системы питания
4311,2
2
1800
2
7 Шиномонтажный
1077,8
1
1800
1
8 Вулканизационный
1077,8
9 Кузнечно-рессорный с постами
3233,4
2
1547
2
10 Медницкий
2155,6
1
1547
1
11 Сварочный с постами
5389,0
3
1547
3
12 Жестяницкий
1077,8
1
1800
1
13 Арматурный
1077,8
1800
14 Малярный с постами
6466,8
4
1547
4
15 Обойный
1177,8
1
1800
1
Итого цеховых работ ТР Таблица 16 - Число вспомогательных рабочих
Вид работ
чел.ч
чел.
ч 1 Ремонт и обслуживание технологического оборудования,
оснастки и инструмента. Ремонт и обслуживание инженерного оборудования, сетей
и коммуникаций обслуживание компрессорного оборудования (цех ОГМ)
20071,7
10
1800
12
2 Транспортные
5017,9
3
1800
3
3 Перегон автомобилей
7526,9
4
1800
5
4 Приемка, хранение и выдача материальных ценностей
7526,9
4
1800
5
5 Уборка производственных помещений и территории
10035,8
5
1800
6
Итого
26
31
.4.2 Расчет числа водителей
Число водителей определяется по формуле [1], чел.:
.4.3
Расчет числа инженерно-технических работников
Число
инженерно-технических работников определяемое по формуле, чел.:
.4.4
Расчет числа работающих в АТП
Общее
число работающих в АТП определяется по формуле [1], чел.:
.5
Расчет ритма зон технического обслуживания и диагностики
Ритмы
зон ТО - 2, ТО - 1, ЕО, Д -2, Д - 1 определяются по формулам [1]: мин.
где
Результаты
расчетов заносим в таблицу 17.
Таблица
17 - Ритмы работы зон
Зона
Продолжительность работы зоны, ч
Число смен
Ритм зоны, мин.
1 ТО - 2
8
1
130
2 ТО - 1
8
1
41
3 ЕО
8
1
3
4 Д - 2
8
1
96
5 Д - 1
8
1
24
.6 Расчет такта постов ТО, диагностики и линий ЕО
Для ТО - 2, ТО - 1, Д - 2, Д - 1 применяются универсальные посты, их
такты определяются по формулам [1], мин.:
где
Результаты расчета заносятся в таблицу 18.
Таблица 18 - Такты постов
Посты (линии)
Трудоемкость, чел.·ч
Число рабочих на посту, чел
Такт, мин
1 ТО - 2
31,21
4
471
2 ТО - 1
7,58
2,5
154
3 Д - 1
1,0
1
63
4 Д - 2
3,1
1
190
Для ЕО применяется поточная линия непрерывного действия
Такт поточной линии ЕО непрерывного действия определяются по формуле [1],
мин.:
где
Cкорость
конвейера непрерывного действия определяется по формуле, м/мин.:
где
а
- расстояние между автомобилями, м.
.7
Расчет числа постов и линий
Число
постов ТО - 2, ТО -1, Д - 2, Д - 1 (выполняются на универсальных постах)
определяется по формулам [1]:
где
Число
поточных линий ЕО определяется по формуле [1]:
Число
постов текущего ремонта автомобилей определяется по формуле [1]:
где
Число
постов в кузнечно-рессорном, сварочном, малярном цехах определяются по формуле
(73), в которой Число постов ожидания не рассчитывается, так как предусматривается
закрытая зона хранения.
Число постов на КТП определяется по формуле [1]:
где
Результаты
расчета заносятся в таблицы 19, 20
Таблица
19 - Число постов и линий
Зона
Ритм зоны, мин
Такт поста (линии), мин
Коэффициент использования рабочего времени поста
Число постов
Число линий
1 ТО - 2
130
627
1
4
-
2 ТО - 1
41
230
0,8
3
-
3 ЕО
3
4
-
-
1
4 Д - 1
29
63
0,8
2
-
5 Д - 2
96
190
0,8
2
-
Таблица 20 - Число постов ТР и на КТП
Посты
1 ТР
37983
1
305
8
2
1,8
0,95
4
2 Кузнечно-рессорные работы в цехе
1077,8
1,25
305
7
1
1
0,65
1
3 Сварочные работы в цехе
4311,2
0,5
305
7
1
1,5
0,74
1
4 Малярные работы в цехе
6466,8
1
305
7
1
2
0,65
2
5 Число постов на КТП
4
2.8 Расчет площадей помещений АТП
.8.1 Расчет площадей зон технического обслуживания, диагностики и
текущего ремонта
Площадь зон ТО - 2, ТО - 1, Д - 2, Д - 1, ТР, ожидания определяется по
формулам [1], м2:
где
где
Площадь
зоны ЕО с поточными линиями определяется по формуле [1], м2:
где
Длина
поточных линий ЕО определяется по формуле, м:
где
Результаты
расчета площадей заносятся в таблицу 21.
Таблица
21 - Площади зон
Зона
Число постов
Площадь автомобиля, м2
Коэффициент плотности расстановки постов
Площадь, м2
1 ТО - 2
4
11,6
6
278
2 ТО - 1
3
11,6
6
347
3 Д - 2
2
11,6
6
139
4 Д - 1
2
11,6
6
208
5 ТР
8
11,6
6
501
6 ЕО
324
Итого 2.8.2 Расчет площади цехов
Площадь цехов определяется по формуле [1], м2:
где
Отношение
Площади
кузнечно-рессорного, сварочного, малярного цехов определяются с учетом площади,
занимаемой постами по формуле, м2:
где:
Результаты
расчетов заносятся в таблицу 22.
Таблица
22 - Площади цехов
Цех
1 Моторный
5
1
22
14
78
2 Агрегатный
5
1
22
14
78
3 Слесарно-механический
5
1
18
12
66
4 Электротехнический
3
1
15
9
33
5 Аккумуляторный
1
1
21
15
36
6 Ремонт приборов системы питания
2
1
14
8
30
7 Шиномонтажный
1
1
18
15
18
8 Вулканизационный
1
1
12
6
12
9 Кузнечно-рессорный с постами
2
1
21
5
84
10 Медницкий
1
1
15
9
24
11 Сварочный с постами
3 15
9
91
12 Жестяницкий
1
1
18
12
18
13 Арматурный
1
1
12
6
12
14 Малярный с постами
4
1
14
9
99
15 Обойный
1
1
18
5
18
ИТОГО Примечание: Помещения для мойки агрегатов и деталей, кислотной, зарядной
не предусматриваются, так как в АТП меньше 200 автомобилей.
.8.3 Расчет площадей складов
Площадь складов определяется по формуле [1], м2:
где
Результаты
расчета заносятся в таблицу 23
Таблица
23 - Площади складов
Склад
1 Запасные части, детали, эксплуатационные материалы
169
1,5
1,1
1,3
0,8
1,1
4
98
2 Двигатели, агрегаты и узлы
169
1,5
1,1
1,3
0,8
1,1
2,5
60
3 Смазочные материалы, с насосной станцией
169
1,5
1,1
1,3
0,8
1,1
1,6
39
4 Лакокрасочные материалы
169
1,5
1,1
1,3
0,8
1,1
0,5
12
5 Инструменты
169
1,5
1,1
1,3
0,8
1,1
0,15
4
6 Промежуточный склад, участок комплектации и подготовки
производства
169
1,5
1,1
1,3
0,8
1,1
0,8
20
7 Автомобильные шины (новые, отремонтированные и подлежащие
восстановлению)
169
1,5
1,1
1,3
0,8
1,1
2,4
59
Суммарная площадь складов, расположенных в производственном
корпусе 8 Кислород и ацетилен в баллонах
169
1,5
1,1
1,3
0,8
1,1
0,15
4
9 Металл, металлолом, ценный утиль (вне производственного
корпуса)
169
1,5
1,1
1,3
0,8
1,1
0,25
6
10 Пиломатериалы (вне производственного корпуса)
169
1,5
1,1
1,3
0,8
1,1
0,3
7
11 Подлежащие списанию автомобили, агрегаты (на открытой
площадке)
169
1,5
1,1
1,3
0,8
1,1
6
146
Суммарная площадь складов, расположенных вне
производственного корпуса .8.4 Расчет площадей вспомогательных помещений
Общая площадь вспомогательных помещений определяется по формуле [1], м2:
Общая
площадь технических помещений определяется по формуле [1], м2:
Площади
вспомогательных и технических помещений распределяются на площади по таблицу 24
[1]
Таблица
24 - Площади вспомогательных помещений
Помещение
Площадь
%
м2
Вспомогательные помещения
1 Участок ОГМ с кладовой
60
44
2 Компрессорная
40
29
Итого Технические помещения
3 Насосная станция зоны ЕО
20
24
4 Трансформаторная
15
18
5 Тепловой пункт
15
18
6 Электрощитовая
10
12
7 Насосная пожаротушения
20
24
8 Отдел управления производством
10
12
9 Комната мастеров
10
12
100
122
10 Вентиляционная камера
80
Итого Примечание: Площадь вентиляционной камеры принимается 80м2,
так как в АТП более 100 автомобилей.
.8.5 Расчет площади производственного корпуса
Так как зона ЕО расположена в производственном корпусе, его площадь
определяется по формуле [1], м2;
Принимаем
3168 м2
2.8.6
Расчет площади административно - бытового корпуса
Площадь
административно - бытовых помещений определяется по формуле [1], м2:
где
Площадь
административно - бытового корпуса определяется по формуле [1], м2:
где
.8.7
Расчет площади хранения автомобилей
Площадь
хранения автомобилей определяется по формуле [1], м2:
где
2.8.8
Расчет площади контрольно - технического пункта
Площадь
контрольно-технического пункта определяется по формуле [1], м2:
.8.9
Расчет площади территории АТП
Площадь
АТП определяется по формуле [1], га:
где
Площадь
АТП в м2 определяется по формуле [1]:
Площадь
озеленения определяется по формуле [1] ,м2:
где
Результаты
расчета площадей заносятся в таблицу 25
Таблица
25 - Площади зданий и территории АТП
Наименование
Площадь, м2
Обозначение
Значение
1 Производственный корпус
2 Административно-бытовой корпус
3 Зона хранения
4 Склад ацетилена и кислорода
4
5 Склад металла, металлолома и утиля
6
6 Площадка для хранения списанных автомобилей и агрегатов
146
7 Контрольно-технический пункт
8 Пожарный водоем
7,0
9 Территория АТП
10 Озеленение
.10 Технико-экономические показатели АТП
Фактические технико-экономические показатели АТП определяются по формулам
[1]:
Результаты
расчета занести в таблицу 27.
Приведенные
к условиям эксплуатации удельные технико-экономические показатели определяются
по формулам [1]:
где
эталонные показатели принимаются по табл. П.14 [1] и заносятся в таблицу 27;
коэффициенты,
корректирующие удельные показатели принимаются по таблицам П.15 - П.21 [1] и
заносятся в таблицу 26.
Таблица 26 - Коэффициенты корректирования технико-экономических
показателей
Корректируемый показатель
1 Число производственных рабочих
1,24
1,35
1
1
-
1,16
0,95
2 Число рабочих постов
1,40
1,30
1
1
-
1,15
0,97
3 Производственно-складская площадь
1,35
1,30
1
1
-
1,08
0,82
4 Площадь административно-бытовых помещений
1,36
1,15
1
1
-
1,07
0,98
5 Площадь стоянки
-
1,5
1
-
1,27
-
-
6 Площадь территории
1,3
1,5
1
1
1,13
1,07
0,93
Результаты расчетов заносятся в таблицу 27
Таблица 27 - Удельные технико-экономические показатели АТП на 1
автомобиль
Наименование показателя
Величина показателя
Обоз.
Ед. изм.
Эталонный
Приведенный
Фактический
1 Число производственных рабочих
2 Число рабочих постов
3 Производственно-складская площадь
4 Площадь административно-бытовых помещений
5 Площадь стоянки
6 Площадь территории
Фактические удельные технико-экономические показатели технологического
расчета АТП примерно соответствуют значениям эталонных удельных
технико-экономических показателей. Принимаю решение выполнять планировочные
чертежи по рассчитанному проекту.
3. Планировка автотранспортного предприятия
.1 Генеральный план АТП
Генеральный план выполняется в масштабе 1:800. На плане наносятся по
габаритным размерам производственный и административно - бытовой корпуса,
очистные сооружения, склад кислорода и ацетилена, склад металла, склад
списанных автомобилей и агрегатов, зона хранения автомобилей, пожарный водоем,
контрольно-технический пункт.
Указаны пути движения автомобилей по территории АТП. Ширина наружных
проездов не менее 3 м при одностороннем движении.
Ко всем зданиям должен быть предусмотрен подъезд пожарных машин.
АТП имеет два въезда. Ворота для въезда (выезда) на территорию
располагаются с отступом от красной линии, равным длине автомобиля.
Территория АТП изолирована от городского движения транспорта и пешеходов.
Вне территории АТП, рядом с административно-бытовым корпусом располагается
стоянка персонала.
На листе нанесены показатели генерального плана:
- площадь застройки, равная сумме площадей, занятых зданиями и
сооружениями, площадками для хранения автомобилей (в площадь застройки не
включаются площади, занятые отмостками, тротуарами, дорогами, площадками для
спорта, отдыха, зелеными насаждениями); коэффициент использования территории, равный отношению площади, занятой
зданиями, площадками для хранения автомобилей, дорогами, тротуарами, озеленением,
к общей площади АТП;
коэффициент озеленения, равный отношению площади озеленения к общей
площади АТП.

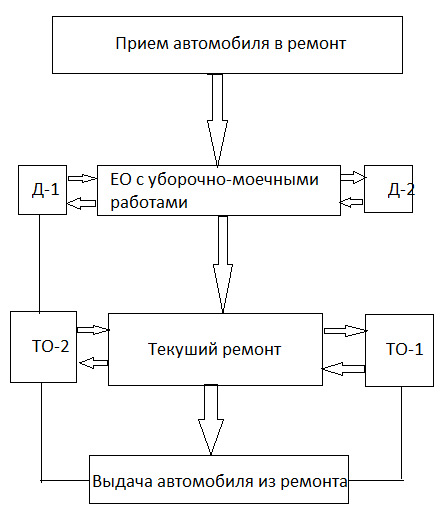

Рисунок 1 - Схема производственного процесса АТП автомобили, требующие
проведения диагностики, технического обслуживания и текущего ремонта.
.2 Планировка производственного корпуса
Планировка производственного корпуса выполняется в масштабе 1:250 с
учетом сетки колонн (см. рисунок 4). Сетка колонн кратны 6 м. Шаг колонн 12м.
Основной пролет - 24м, дополнительный 12м и 6 м.
После определения сетки колонн длина производственного корпуса равна 66м,
ширина 48 м. площадь корпуса равна 66м ·48 м = 3168м.
Высота зон и цехов равна 4,8 м.
Число ворот для въезда и выезда 9. Ширина ворот 3,5м, Высота ворот равна
4 м.
Размеры осмотровых канав: длина канавы - 10м, ширина - 1,1м при стальных
ребордах

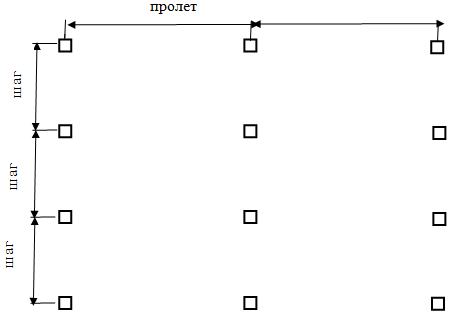

Рисунок 4 - Сетка колонн производственного корпуса
Планировка производственного корпуса выполнена с учетом взаимного
расположения производственных помещений в плане здания, которое зависит от их
назначения, производственных связей, технологической однородности выполняемых
работ, общности строительных, санитарно-гигиенических и противопожарных
требований.
Взаимное расположение зон ТО и ТР выполнено на основе функциональной
схемы производственного процесса АТП. Цеха и склады располагаются на основе их
тяготения к зонам.
3.3 Планировка зоны ТР
Планировка зоны ТР выполнена в соответствии со схемой технологического
процесса ТР (Рисунок 7).

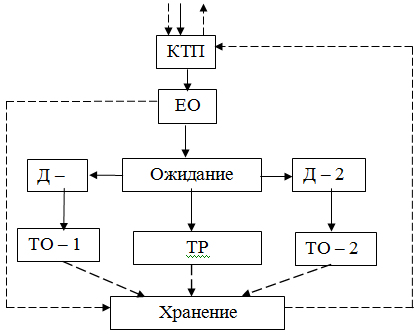

Рисунок 7 - Схема технологического процесса ТР
Для зоны ТР подбираю технологическое оборудование по рекомендации [4] и в
сети INTERNET (табл. 28).
Таблица 28 - Ведомость технологического оборудования зоны ТР
№
Наименование оборудования
Кол-во
Тип и модель
Размеры
1
Установка для прокачки тормозов
1
СК-69
1500Ч800
2
Верстак слесарный с тисками
4
СД-3701-04
1400Ч800
3
Ларь для обтирочных материалов
1
ГАРО 2249 1
250Ч300
4
Электроточило
1
И-138А
800Ч550
5
Стеллаж полочный для деталей
4
ГАРО 2247
1400Ч500
6
Тележка для снятия, установки и транспортирования колеса
автомобиля
2
ГАРО 1115М
1200Ч930
7
Подъемник траншейный гидравлич.
1
ГАРО 6302
800Х1500
8
Стеллаж для метизов
1
2280
700Ч500
9
Стеллаж для инструментов
1
ОРГ-280
1400Ч500
10
Ларь для отходов
1
ОРГ-1468-090А
500Х500
11
Аптечка
1
С-240
40Х120
12
Передвижная моечная ванна
2
ОМ-1316
1200Ч600
На планировочном чертеже условными обозначениями наносятся места подвода
воды, сжатого воздуха, силовой электроэнергии, канализационные стоки,
вентиляции и т.д.
.4 Планировка аккумуляторного цеха
Расположение оборудования в цехе должно соответствовать схеме
технологического процесса.
Для моторного цеха подбирается технологическое оборудование по
рекомендации [4] и в сети INTERNET (табл. 29).
Таблица 29 - Ведомость технологического оборудования агрегатного цеха
№
Наименование оборудования
Кол-во
Тип и модель
Размеры
1
Стеллаж для ожидающих ремонта АКБ
1
Ф271СБ
800Х 1200
2
Приспособление для проверки АКБ
1
Э-401
3
Ларь для обтирочных материалов
1
2249
600 Х 600
4
Стеллаж для ожидающих заряда АКБ
1
271СБ
800Х2000
5
Селеновый выпрямитель
2
ВСМ
400 Х800
6
Шкаф для заряда АКБ
2
Ф269СБ
800 Х2600
7
Тумбочка для инструментов
1
Ф42СБ
600Х600
8
Приспособление для разлива электролита
1
2280
400 Х 500
9
Штатив с бутылью для хранения кислоты
1
Б72СБ
400Х500
10
Бак для разведения электролита
1
МВ-029
400Х500
11
Бак для дистиллированной воды
1
С-240
400Х500
12
Электродистиллятор
1
ДЭ-70
13
Ящик с песком
1
Самодельный
500Х500
14
Верстак для сборки аккумуляторов
1
С88СБ
800Х1400
15
Прибор для сварки деталей аккумулятора
1
B29C65/04
<#"804196.files/image277.gif">
где:
На
плане условными обозначениями наносятся места подвода воды, сжатого воздуха,
силовой электроэнергии, канализационные стоки, вентиляции и т.д.
Заключение
В данном курсовом проекте я проектировал автотранспортное предприятие на
169 грузовых автомобилей КаМАЗ 65224. Расхождение значений показателей
технологического расчёта находится в пределах нормы.
Спроектированное в ходе выполнения курсовой работы автотранспортное
предприятие позволяет поддерживать свой автопарк грузовых автомобилей в
постоянной технической исправности, также обеспечивать автомобили всеми
необходимыми видами диагностики, обслуживания и ремонта.
ремонт автомобиль персонал планировка
Список использованных источников
1. Проектирование предприятий автомобильного транспорта.
Учебное пособие для студентов специальности 190601 - Автомобили и автомобильное
хозяйство. Составили В.С. Колчин, Т.Г. Зарифова. - Иркутск. Издательство ИрГТУ.
2008. - 79с. Электронный носитель
2. Проектирование предприятий автомобильного транспорта.
Методические указания по курсовому и дипломному проектированию для студентов
специальности 190601-Автомобили и автомобильное хозяйство. Составил В.С.
Колчин. - Иркутск. Издательство ИрГТУ. 2008. 60с.
3. Постановление Минтруда РФ от 17 октября 2000 г. N 76
"Об утверждении Межотраслевых норм времени на погрузку, разгрузку вагонов,
автотранспорта и складские работы"
4. Об утверждении единых норм времени на перевозку грузов
автомобильным транспортом и сдельных расценок для оплаты труда водителей.
Постановление Государственного комитета СССР по труду и социальным вопросам от
13 марта 1987г. №153/6-142.
5. Каспришин Д.И., Колчин В.С., Томиямо С.К. Техническая
эксплуатация автомобилей. Методические указания по разработке технологических
процессов в курсовом и дипломном проектировании: Учебное пособие. Иркутск:
Изд-во ИрГТУ, 2006. - 52 с.
. Г.Г. Гришин, В.С. Колчин, Е.М. Портнягин, О.А.
Свирбутович. Методические указания по выполнению дипломного проекта для
студентов специальности 190601 - Автомобили и автомобильное хозяйство
направления подготовки 190600 - Эксплуатация наземного транспорта и транспортного
оборудования укрупнённой группы направлений 190000 - Транспортные средства.
Иркутск. Изд-во ИрГТУ. 2011г. - 45 с.
7. Общесоюзные нормы технологического проектирования
предприятий автомобильного транспорта. ОНТП-01-91/РОСАВТОТРАНС.
- М.: 1991 г.
т/сут15,72120,3
, (2)
= 120 км среднее расстояние ездки с грузом принимается
по исходным данным, остальные данные принимается по таблице 1.
, (3)
, (4)
, (5)
0,80,8
1-
0,90,9
, (6)
, (7)
, (8)
, (9)
, (10)
дн./1000км0,53
1,1
,
, (11)
(12)
, км (13)
, (14)
= 900000 тонн - годовой объем перевозок, задан в
исходных данных задания на курсовой проект.
80208
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
- коэффициент перехода от цикла к году, определяемый
по формуле
(23)
=
(24)
,
(25)
(26)
(27)
(27.1)
(28)
(29)
(30)
(31)
(32)
(33)
= 31,2
чел·ч;
= 7,8 чел·ч;
= 0,5 ,
чел·ч,
= 2,83 чел·ч;
= 0,91
чел·ч;
= 6,1 чел·ч/1000км;
, (34)
, (35)
, (36)
, (37)
, (38)
(39)
1,2
1
1,1
1,10
0,9
,чел.ч (40)
,чел.ч (41)
,чел.ч (42)
,чел.ч (43)
,чел.ч (44)
,чел.ч (45)
50179,чел.ч
(46)
6,1
, (47)
, (48)
, (49)
, (50)
, (51)
,
,
,
,
- доля вида работ в %, принимается по табл.П.5, П.6
[1] и заносится в таблицы 10, 11, 12, 13.
4037982,7
, (52)
, (53)
- годовой объем работ ТО - 2, ТО - 1, ЕО, Д - 2, Д -
1, постовых ТР, цеховых, принимается из таблицы 9 и 12;
- фонд
времени технологически необходимого (явочного) рабочего, ч;
- фонд
времени штатного рабочего, ч.
·8ч, (54)
- число дней отпуска (24 рабочих дня) и невыхода по
уважительным причинам (4 дня).
7178
646683536
(55)
чел.
(56)
(57)
, (58)
, (59)
, (60)
, (61)
, (62)
- продолжительность работы зон, ч;
- число смен работы зон.
, (62)
, (63)
, (64)
, (65)
- число рабочих на одном посту,
- время
установки автомобиля на пост и съезда с поста, (3 мин).
, (66)
- производительность механизированной моечной
установки Karcher RB 6300 comfort 15
авт/ч.
, (67)
- длина автомобиля, м;
, [68]
, [69]
, [70]
, [71]
- коэффициенты использования рабочего времени постов.
, [72]
,3
, (73)
- годовой объем постовых работ текущего ремонта
автомобиля, чел.ч;
- коэффициент неравномерности поступления автомобилей
на посты ТР;
- число дней работы зоны ТР автомобилей, дн.;
-
продолжительность смены зоны ТР автомобилей, ч;
- число
смен работы зоны ТР автомобилей;
-
среднее число рабочих на одном посту ТР автомобилей, чел;
-
коэффициент использования рабочего времени постов ТР автомобилей.
принимаются из таблицы 12.
, (73.1)
- пропускная способность поста КТП (принимается 20
авт/ч);
- время выпуска автомобилей на линию, принимается 2ч.
= 4
, (74)
, (75)
, (76)
, (77)
, (78)
- коэффициент плотности расстановки постов в зоне ТО
- 2, ТО - 1, ТР;
- площадь
автомобиля, м2, определяемая по формуле:
, (79)
=8,9 м - длина автомобиля;
= 1,3 м -
ширина автомобиля;
м2
, (80)
= 6м - ширина поточной линии ЕО:
- длина
поточных линий, м.
, (81)
- число рабочих постов на линии ЕО;
- число постов подпора и контроля; а = 1,5 - интервал
между автомобилями на линии, м.
1964
, (82)
- удельные площади на первого и последующих рабочих в
цехе, м2/чел.;
-
технологически необходимое число рабочих в цехе, чел.;
- число
смен работы цеха.
округляется до большего целого числа.
, (83)
- число постов и коэффициент плотности их расстановки
цехе.
, чел.
, м2/чел
, м2/чел
, м2
697
, (84)
- удельная площадь склада на 10 автомобилей, м2/10авт,
принимается по таблице П.7 [1] в зависимости от типа подвижного состава;
- коэффициенты,
учитывающие среднесуточный пробег автомобилей, списочное число технологически
совместимого подвижного состава, тип подвижного состава, высоту складирования в
м, категорию условий эксплуатации (принимаются по таблице П.8 [1]).
Площадь, м2
292
163
, (85)
= 73 м2
, (86)
= 122м2
10073
275
, (87)
м2
, (88)
- удельная площадь административно - бытовых
помещений, приходящаяся на одного работающего в АТП, м2/чел,
(принимается по Рис. 3 [1]).
= 2477м2
, (89)
- число этажей административно - бытового корпуса.
= 826м2
, (90)
=2,5 - коэффициент расстановки автомобилей в зоне
хранения.
= 4876 м2
, (91)
= 186м2
, (92)
- коэффициент плотности застройки, % (принимается по
таблице П.13 [1]).
=2га
, (93)
= 20000
м2
. (94)
- коэффициент озеленения (15% при плотности застройки
менее 50%).
= 3000м2
3058
826
4876
186
20000
3000
, (95)
, (96)
, (97)
, (98)
, (99)
, (100)
(101)
(102)
, (103)
(104)
(105)
(106)
чел.0,320,590,4
0,10,20,1
м21929,518,9
м28,714,35,8
м237,270,948,8
м2120263,1165,8
Генеральный план АТП выполнен в соответствии со схемой
производственного процесса.
- коэффициент плотности расстановки оборудования в
цехе или зоне
2×18= 36 м2
