Материал: Процесс поверхностной обработки зерна

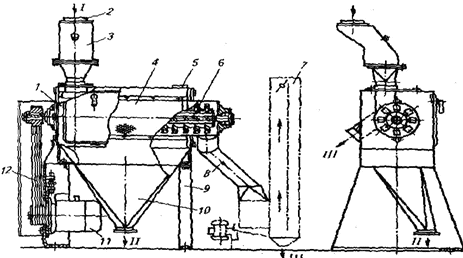

Рисунок 2.2 - Горизонтальная обоечная машина РЗ-БГО-6

- корпус; 2 - приёмный патрубок; 3-магнитный аппарат; 4 - сетчатый цилиндр; 5 - фланец для аспирационного воздуховода; 6-бичевой ротор; 7 - пневмосепаратор; 8-выпускной патрубок; 9 - стойка; 10 - выпускной бункер; 11 - электродвигатель; 12 -клиноремённая передача; 1-неочищенное зерно; 11- отходы; отходы; 111-очищенное зерно.

Зерно через приемник поступает в питатель, который равномерно подает его цилиндр.Здесь зерно захватывается бичами и обрабатывается т тем интенсивного трения о бичи, внутреннюю поверхность сетчатого цилиндра, а также за счет межзернового трения. Проход; рез сетчатый цилиндр отводится воронкой. Обработанное зерно выводится из машины по патрубку в аспирационный канал для дальнейшей очистки на пневмосепаратое. Особенность машины этого типа заключается в том, что пот вал бечевого ротора занимает до четверти рабочего объема сетчатого цилиндра, а угол наклона и высота планок бичей различны, результате в кольцевом зазоре, заполненном зерном, возникает сложная циркуляция обрабатываемого материала, при которой скорость отдельных зерен неодинакова. Этот фактор, а также скоростной режим работы бичевого ротора обеспечивают 1 высокую эффективность обработки поверхности зерна [7].

Обоечная машина РЗ-БМО-6 (рисунок 2.3) вертикального типа состоит из корпуса, загрузочно - питающего, выпускного устройств, сетчатого цилиндра бичевого ротора и привода. Цилиндрический корпус 8 представляет собой сварную неразборную конструкцию диаметром 890 мм, изготовленную из листового металла. В нижней части корпуса предусмотрено четыре отверстия для крепления его к перекрытию. С противоположных сторон корпуса расположены съемные двери с запорными ручками. Загрузочное устройство состоит из приемного патрубка 1 и загрузочной воронки. Патрубок представляет собой прозрачный цилиндрический стакан, нижняя часть которого установлена на крышке корпуса, а к верхней прикреплён гибкий рукав, соединяющий стакан с самотечной трубой, подающей зерно. Загрузочная воронка состоит из двух конусов 2 и З, концентрично установленных один над другим. Такое конструктивное решение загрузочной воронки исключает излишнее накопление зерна поступающего в машину. К нижнему конусу З воронки приварен питающий цилиндр 4. К его нижней части примыкает распределительный диск 5, подвешенный к конусу трех пружинах 12. Натяжение пружин отрегулировано так, что при отсутствии зерна диск прижимается к цилиндру. Вертикальный сетчатый цилиндр 11 собран из трех секторов, соединенных между собой через три продольные деревянные накладки болтами. Вверху и внизу сетчатый цилиндр опирается на внутренние кольца корпуса машины. Верхняя его часть для предохранения от преждевременного износа закрыта с внутренней стороны на высоту 250 мм сплошным металлическим листом, цилиндр выполнен из металлотканой сетки толщиной З мм с отверстиями 1,0 х 1,8 мм. Площадь сетчатой поверхности цилиндра 2,8 м. Бичевой ротор смонтирован на вертикальном валу 9 с помощью четырех крестовин 6, которые прикреплены к валу центрирующими штифтами. На крестовинах вертикально установлено семь плоских стальных бичей 7. Их верхние концы отогнуты в направлении вращения ротора. На бичах сделана нарезка для крепления их болтами к крестовинам и регулирования зазора (22...28 мм) между рабочей кромкой бичей и сетчатым цилиндром. Вал бичевого ротора вращается в двух самоустанавливающихся подшипниках. Верхний подшипник - роликовый, радиальный сферический, двухрядный. Он установлен в чугунном корпусе с крышкой и закреплен на валу втулкой и гайкой со стопорной шайбой. Нижний подшипник - шариковый, радиальный, сферический, двухрядный. Он расположен на закрепленной втулке стальном корпусе с крышкой.

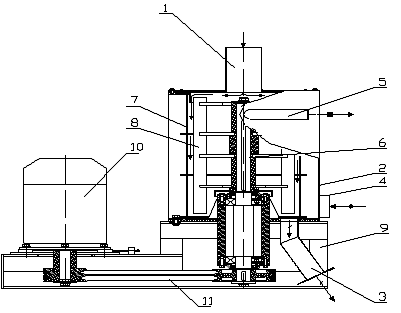

Рисунок 2.3 - Вертикальная обоечная машина РЗ - БМО - 6

- впускной патрубок; 2 - корпус; 3 - выпускной патрубок; 4 - патрубок забора воздуха; 5 - аспирационный патрубок; 6 - вал; 7 - ситовой цилиндр; 8 - бичевой ротор; 9 - станина; 10 - электродвигатель; 11 - клиноременная передача

2.4 Выбор оптимальной машины

По удельным показателям строим гистограммы, чтобы наглядно выявить наилучшую марку обоечной машины. Данные удельных показателей заносим в таблицу 2.1

Строка 5 Техническая производительность, т/ч

Wт = Wп*τ (1)

где, Wп - паспортная производительность, т/ч;τ = 0,8.

Строка 6 Удельная материалоемкость, кг*ч/т

Муд = М/Wт, (2)

где, М - масса, кг.

где, N - установленная мощность, кВт

Строка 7 Удельная энергоемкость, кВт*ч/т

N уд = N/Wт, (3)

Строка 8 Габаритность

Г = L*B*H/Wт, (4)

где, Г - габаритность;

L - длина;

B - ширина;

H - высота.

Таблица 2.1 - Сравнительная характеристика обоечных машин

Строим гистограммы по удельным показателям выбранных аппаратов

Рисунок 2.4 - Гистограмма удельной материалоемкости аппаратов

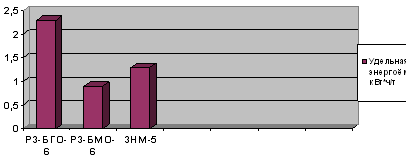

Рисунок 2.5 - Гистограмма удельной энергоемкости аппаратов

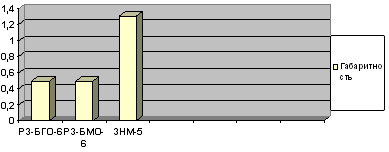

Рисунок 2.6 - Гистограмма габаритности аппаратов

Из данной гистограммы видно, что наибольшим количеством положительных показателей обладает обоечная машина РЗ-БМО-6 ( самая низкая энергоёмкость и материалоёмкость), а наибольшим количеством отрицательных - ЗНМ-5 (самая высокая энергоёмкость и габаритность).

3. Описание выбранной машины с внесенными изменениями

.1 Назначение и область применения

Обоечная машина Р3-БМО-6 применяется в мукомольном, крупяном и комбикормовом производствах, работающих на комплектном оборудовании, для сухой очистки поверхности зерна, частичного отделения плодовых оболочек и зародыша, а также для шелушения овса и ячменя.

.2 Принцип действия

Зерно поступает внутрь машины через приёмный патрубок 1 и под действием центробежных сил инерции, возникающих при вращении вала 6, поступает на внутреннюю поверхность комбинированного сетчатого цилиндра 7, по которой скользит, описывая спиральную траекторию, постепенно приближаясь к выходному патрубку 3 в нижней части машины. При этом зерно, попадая в клиновидные зазоры, испытывает многократные истирающие переменные воздействия, приводящие к отслоению оболочки, далее за счёт трения о сетчатый цилиндр и между собой в рабочем зазоре происходит интенсивное шелушение зерновок. Мелкие частицы образующиеся в процессе шелушения зерна, проходят через отверстия сетчатого цилиндра и вместе с воздухом отсасываются из машины через отводящий патрубок. Ошелушенное зерно выходит из машины через выходной патрубок. Технологический процесс в вертикальных обоечных машинах происходит следующим образом. Зерно поступает в приемное устройство и, пройдя магнитную защиту, распределяется в кольцевом зазоре между бичами и сетчатым цилиндром, где подвергается многократному удару и трению о бичи и ситовой цилиндр, в результате чего его поверхность очищается, частично отделяются оболочки и зародыш.

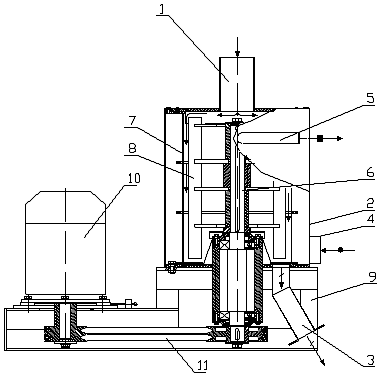

Рисунок 3.1- Функциональная схема обоечной машины

- патрубок забора воздуха; 5 - аспирационный патрубок; 6 - вал;

- ситовой цилиндр; 8 - бичи; 9 - станина; 10 - электродвигатель;

- клиноременная передача

Одновременно зерно продвигается и выводится из машины. Проход ситового цилиндра, отходы, выводятся раздельно через выпускные патрубки.

Для обеспечения правильного режима обработки зерна в обоечной машине необходимо проводить регулировочные работы, установление магнитов перед обоечной машиной, во избежание образования искры, от случайного попадания в машину крупных металлических предметов. В процессе работы обязательно проверяется качество зерна и отходов, выходящих из машины. В случае увеличения сечки заменяют бичи, в следствии износа их кромки. При попадании годных зерен в отходы регулируют скорость воздуха. Следует постоянно следить за наличием смазки в подшипниковых опорах бичевого вала, не допуская их перегрева. Периодически, через каждые 320 часов работы, но не реже одного раза в 6 месяцев необходимо заменять смазку в подшипниках. Перед началом работы следует запустить машину на холостой ход и убедиться в отсутствии шумовых вибраций. Во избежание завалов следует очистить машину перед подготовкой к работе от остаточного зерна [4].

.3 Усовершенствование машины

Целью усовершенствования является повышение эффективности работы обоечной машины.

Цель достигается следующим образом: ситовой цилиндр устанавливается в специально изготовленный корпус к которому крепиться вал, на котором нарезаны зубья входящие в зацепление с зубчатым колесом установленным на валу бичевого ротора.

Технический результат достигается тем, что ситовой цилиндр, будет вращаться в противоположную сторону от бичевого ротора, тем самым увеличивая ударное воздействие на зерновой материал.

Такое техническое решение позволит увеличить производительность машины и качество обработки зерна.

4. Прочностные расчеты

очистка зерно обоечный машина

4.1 Расчет призматической шпонки

Материал для шпонки берем сталь 30 так как вал состоит из материала сталь 45. [σ_см] = 45 Н/мм²

где Т -вращающий момент на валу, Н м; d - диаметр вала, мм; h - высота шпонки, мм; t₁ - глубина паза вала, мм; l - длина шпонки, мм; в - ширина шпонки, мм.

Выбираем необходимые параметры; электродвигатель 4А100S3У3

N_дв = 6кВт, n_дв = 1140 об/мин, мм, t₁ = 5мм, l = 70мм, [30].

Таким образом, условие выполняется .

.2 Расчет подшипников

Берем подшипник № 7217А d = 85 мм, D = 190 мм, С = 83200 Н. так как диаметр вала равен 85 мм (чертеж).

Ресурс подшипника в млн.об

где С - динамическая грузоподъемность, Н; Р_экв - эквивалентная нагрузка, Н;

Р = 3 - роликовый конический подшипник;

;(8)

где v - коэффициент вращения (v = 1, так как вращается внутреннее кольцо); К_б - коэффициент безопасности (К_б = 1,5); К_Т - температурный коэффициент (К_Т = 1); так как осевая нагрузка отсутствует то x = 1, y = 0.

Эквивалентна нагрузка равна:

;

Ресурс подшипника в чачах.

где n - частота вращения (n = 1140 об/мин)

Ресурс подшипника высокий. [30]

.3 Расчет клиноременной передачи

Частота вращения меньшего шкива, об/мин

₁ = n_c(1-s) (10)

где s - скольжение (s = 0.051); n_c - частота вращения вала, об/мин;

n₁ = 1140 (1 - 0,051) = 1081,8 об/мин

Вращающий момент на ведущем валу, Н м;

Т₁ = ;(11)

где Р - мощность двигателя кВт; n₁ - частота вращения меньшего шкива, об/мин.

Т₁ = ;

Диаметр меньшего шкива, мм

Принимаем d₁ = 235мм; по ГОСТ 17383 - 73

Диаметр большого шкива, мм

где i - передаточное отношение; ε - коэффициент для клиноременной передачи с регулированием натяжения ремня ε = 0,01

Принимаем d₂ = 350мм; по ГОСТ 17383 - 73

Передаточное отношение (уточненное).

; (14)

Отклонение %;(15)

допускается 3%.

Межосевое расстояние, мм

а = 2 (d₁+ d₂) = 2 (235+350) = 1170 мм;(16)

Угол обхвата малого шкива.

°;(17)

Длина ремня, мм

 = 2 а + 0,5 π (d₁+ d₂) + (d₂ - d₁)²/4 а = 2 1170 + 0,5 3,14 (235+350) + (350-235)²/ 4 1170 = 3261 мм;(18)

Принимаем L = 3300 мм по ГОСТ 1284.1 - 80

Скорость ремня, м/с

Р₀ - номинальная мощность передаваемая одним ремнем (1,33 кВт); С_L - коэффициент для клиноременной передачи по ГОСТ 1284.3 - 80 равный 1,13; С_Р - коэффициент для клиноременных передач от двигателей переменного тока общепромышленного пользования С_Р = 1,2; С_α - коэффициент угла обхвата, С_α = 0,95; С_Z - коэффициент учитывающий число ремней, С_Z - 3. Число ремней.

Рабочий ресурс передачи, ч

 (21)

где N_оц - базовое число циклов для среднего режима, N_оц = 4,7 10⁶; σ_-1 - предел выносливости, σ_-1 = 2,6 МПа; σ_Max - максимальное напряжение в сечении ремня, σ_Max - 4,5 МПа; С_i - коэффициент учитывающий влияние передаточного отношения, С_i = 0,95; С_Z - коэффициент, учитывающий периодическое изменение от нуля до номинального значения, С_Н = 1.

Для среднего режима ресурс ремня должен составлять не менее 2000 ч, т.е. это значение нас удовлетворяет [30].

.4 Расчет вала на выносливость

Вал выполнен из материала сталь 45 ;

- предел прочности материала.

S - запас выносливости вала.

;(22)

_δ - запас выносливости по напряжению изгиба;

S_τ - запас выносливости по касательным напряжениям;

;(23)

;(24)

δ_-1 и τ_-1 - предел выносливости материала; δ_а и τ_а - амплитуда циклов напряжения при изгибе и при кручении; δ_m и τ_m - средние значение; К_δ и К_τ - табличное значение функция от посадки, концентратора напряжения; К_d - масштабный фактор; Ψ - коэффициент характеризующий механические свойства материала; К_F - коэффициент учитывающий качество поверхности;

(25)

;

(26)

;

Посадка шкива на призматическую шпонку.

К_δ = 3,6; К_τ = 2,5; ψ_δ = 0,16;

К_d = 0,65; К_F = 1; ψ_τ = 0,1;

;

;

;

Таким образом условие по запасу выносливости выполняется .

.5 Расчет производительности

, (27)

Где D - диаметр цилиндра, мм;

K - коэффициент, учитывающий размеры поверхности цилиндра (К=0,8…0,9); L - длина рабочей части цилиндра, мм; q - удельная зерновая нагрузка, т/ч*м.

По формуле (27) рассчитываем:

4.6 Расчет потребляемой мощности

N=Q*n, (28)

Где Q - производительность, кг/ч;

n - удельный расход электроэнергии, кВт*ч/т.

По формуле (28) рассчитываем:

 [24].

Заключение

В проделанной нами курсовой работе был рассмотрен процесс поверхностной обработки зерна. Поставленная перед нами задача по повышению качества выпускаемой продукции, а также разработка и внедрение ресурсо и энергосберегающих технологий была выполнена.

Цель достигнута следующим образом: ситовой цилиндр устанавливается в специально изготовленный корпус к которому крепиться вал-шестерня который входит в зацепление с зубчатым колесом установленым на вал бичевого ротора.

Машина РЗ - БМО - 6 из всех нами рассмотренных машин наиболее эффективна и значительно превосходит своих оппонентов по таким показателям как энергоемкость и материалоёмкость.
