Проблемы термопечати и термотрансферной печати на материалах с термопокрытием
Курсовая работа
Проблемы термопечати и
термотрансферной печати на материалах с термопокрытием
Введение
термоматериал печать флексографический
В наше время проблема при термопечати и термотрансферной печати на термоматериалах является актуальной. Современные фирмы, которые производят свою продукцию, как правило, для её маркировки имеют на производстве свой термопринтер, который включает в себя два вида печати: термопечеть и термотрансферную печать. Термопечать используют для печати уникальной этикетки от фирмы, для нумерации билетов. Вторую же используют для печати штрих-кодов на термоэтикетках, а также для печати этикетки-спецификации в отделе маркировки для того, чтобы, отправив готовый заказ на склад, он не затерялся среди других заказов. На этикетке-спецификации должны отображаться данные: заказчик, название заказа, номер заказа. Если продукция упаковывается в коробки, то дополнительно отображается номер коробки из общего количества коробок по заказу. Если каждая единица продукции отличается порядковым номером или другим показателем, то её поэлементно термоусаживают в термоплёнку на специальном приборе, и к каждому элементу заказа приклеивают этикетку с теми же данными что и на коробке и с номерами отпечатанного диапозона. Данная операция должна выполняться, если этого требует заказчик, если это предусматривают правила фирмы, и, конечно, при наличии нужного оборудования.
В крупных типографиях на термокартоне печатают билеты, точнее нумеруют без тоновых переходов, без тоновых изображений. Пример предприятия, - которое производит такого рода продукцию, - компания «Неопринт». Это полиграфическая компания нового поколения, осуществляет комплексные решения по производству полиграфической продукции на самоклеящихся материалах и термокартоне. Специализация компании - это выпуск этикеток для маркировки продукции, изготовление стикеров для защиты продукта от несанкционированного доступа, билетов на термокартоне, оригинальных наклеек и специальных стикеров. Конкурентами «Неопринт» являются компании «X-Press», «Центр КТ», «Сервис Плюс Принт» и другие.
И те и другие фирмы сталкиваются с проблемой: структура термоматериалов такова, что материал можно забраковать прикосновением тупым предметом (углом стола, линейкой, ногтём). На термоматериале появится «царапина» (чёрный штрих), как при печати на термопринтере. Основными причинами забраковки могут быть: неисправность оборудования, несоблюдение мер (правил) ухода за оборудованием, качество термоматериала. Самое главное - это выявить причину, из-за которой невозможно изготовить качественную продукцию, вовремя устранить неполадку.
1. Технология флексографской печати на термоматериалах перед термопечатью
Рассмотрим номенклатуру производимой продукции на термоматериалах на примере компании «Неопринт»: штрих кода, ценники, билеты. Наиболее интересной единицей для нас являются билеты. Каждый заказ имеет индивидуальный красочный дизайн, серию и номера билетов. Берётся термоматериал, запечатывается цветными красками методом высокой, но чаще всего флексографской печати на рулонной машине, разрезается на несколько ручьев (ручей - движения рулона в процессе печати или в процессе резки по печатной или резальной машине), образуются стопы из роликов. Затем продукция транспортируется в цех нумерации, где на термопринтерах происходит процесс печати серий и номеров для каждого билета. Важной частью изготовления продукции является флексографская печать. Кратко рассмотрим технологию флексографской печати.
Описание
Флексография представляет собой печатный процесс с применением упруго-эластичных рельефных печатных форм, которые устанавливаются на печатных цилиндрах. В сущности, флексография является усовершенствованным вариантом высокой печати. Этот способ намного более универсален, чем высокая печать, так как может использоваться при печати практически на любой поверхности, включая пластмассу, металлическую фольгу, целлофан и бумагу. Флексография широко применяется при печати на непористых поверхностях, используемых при производстве различных типов пищевой упаковки. Этот способ также хорошо подходит для однотонной заливки больших областей.
Сфера применения

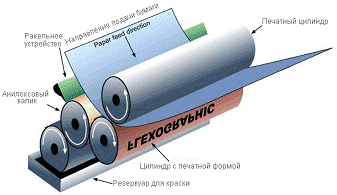

Рис. 1 Флексография. Структура печатной машины
Флексография продолжает быть одним из самых быстро развивающихся способов печати, и область её применения уже не ограничивается узким специальным ассортиментом продукции. Возможность воспроизводить изображение на различных поверхностях позволяет применять флексографию при производстве широкого ассортимента печатных продуктов. Благодаря возможности печатать на непористых поверхностях, важным является рынок пищевой упаковки. Это преимущество делает флексографию пригодной и для печати на полиэтиленовых пакетах. Другие области, в которых может быть применён данный способ, включают печать на подарочной упаковке, обоях, в журналах, на газетных вкладках, книгах в мягком переплёте, телефонных справочниках и бланках деловых документов.
Печатный процесс
Рельефные печатные формы, применяемые во флексографии, изготавливаются из прессованной резины или из фотополимерного материала, их области, печатающие изображение, выступают над остальной поверхностью формы. При производстве флексоформ могут быть использованы аналоговые и цифровые методы.
Флексография является методом прямой печати, при котором форма, покрытая краской, переносит изображение непосредственно на печатную поверхность. Валик красочного аппарата, который называется «анилоксовый валик» переносит чернила на выпуклые части формы, которые, в свою очередь, переносят краску на поверхность. У анилоксового валика есть ячейки, которые переносят на форму определенное количество чернил. Количество ячеек, приходящихся на погонный дюйм валика, может варьироваться в зависимости от вида печатной продукции и требуемого качества. Название «анилоксовый» заимствовано из названия чернил, которые использовались в данном процессе до 1950-ых годов. Анилоксовые чернила изготавливались из анилиновых красок, которые, как позже обнаружилось в 1950-ых годах, являются опасными для здоровья, в связи с чем были созданы краски, которые и используются с тех пор. Валик, который переносит чернила, до сих пор называют анилиновым, даже несмотря на то, что анилиновые краски больше не используются во флексографии. В настоящее время в флексографии используются текучие быстросохнущие краски, которые чаще всего разбавляются водой.
Виды машин флексографской печати

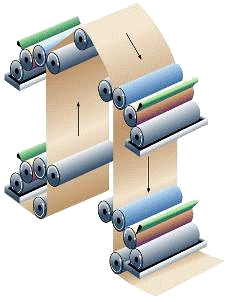

Рис. 2 Печатная машина ярусного типа
Флексографская печать осуществляется с помощью ротационных печатных машин. Машины могут быть трёх основных типов: печатные машины ярусного типа, печатные машины секционного типа и печатные машины планетарного типа.
Печатные машины ярусного типа: ярусная печатная машина состоит из
отдельных печатных узлов, расположенных друг над другом, и каждый печатный узел
имеет собственный печатный цилиндр. Это был первый тип машин, который
применялся в флексографии. На ярусной печатной машине тяжело соблюдать
совмещение большого количества цветов, напечатанных на поддающихся растяжению
поверхностях даже применяя устройства для регулирования натяжения полотна. Этот
тип печатных машин больше всего подходит для печати на более плотных
материалах, таких как изделия из толстой бумаги, которые не растягиваются или
для изделий, не требующих чёткого совпадения цветов.
Рис.3 Печатная машина секционного типа
Печатные машины секционного типа: как и печатные машины ярусного типа,
машины секционного типа имеют отдельные печатные узлы для каждого цвета, и у
каждого узла есть собственный печатный цилиндр, но они расположены
горизонтально по отношению друг к другу, так же как и в ротационных машинах для
офсетной печати. Из-за расстояния между печатными узлами могут возникать
проблемы с совмещением печати. В этих машинах используются
контрольно-измерительные приборы натяжения, чтобы обеспечивать чёткое
совмещение большого количества цветов. Наиболее широко печатные машины
секционного типа используется для печати на крупногабаритных изделиях, таких
как гофрированные картонные коробки, меньше используются для печати на
самоклеящихся этикетках на высоких скоростях.

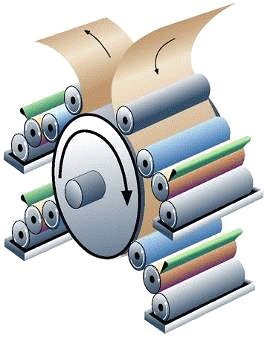

Рис.4 Печатная машина планетарного
типа
Печатные машины планетарного типа (для многокрасочной печати с общим цилиндром): в отличие от предыдущих типов машин, в которых печатные узлы независимы друг от друга, в данном типе машин все они сгруппированы вокруг общего цилиндра. Печатные поверхности не поддаются растяжению, поскольку они перемещаются вокруг цилиндра, таким образом, машины планетарного типа - хороший выбор для печати на таких поверхностях, как тонкие пластики, которые бы обычно растягивались при применении других типов печатных машин. Этот тип машин обеспечивает лучшее совмещение большого количества цветов. Некоторые машины планетарного типа для многокрасочной печати оснащены цилиндрами до 8 футов в диаметре, что позволяет установить вплоть до 8 печатных узлов вокруг цилиндра. Единственный недостаток машин для многокрасочной печати состоит в том, что они могут напечатать только на одной стороне поверхности.
2. Характеристика термоматериалов
Созданные полвека назад термоматериалы для факсовых аппаратов, благодаря доступности и удобству применения, завоёвывают и другие сферы - параллельно с внедрением современных технологий логистики, маркировки и регистрации.
Бумага возгорается при температуре 233 градуса по Цельсию, или при 451 по Фаренгейту и Брэдбери. Увы, сгорает не только бумага, но и всё, что на ней написано. Поэтому современные технологии печати работают при заведомо более низких температурах. Например, модуль закрепления в монохромном лазерном принтере запекает тонер при температуре около 170 °С. Расходные материалы - бумага и тонер. А нельзя ли как-нибудь сэкономить? Оказывается, можно: в устройствах, работающих по принципу прямой термопечати, расходный материал только один - термобумага.
Термопринципы. Термобумага
Рис.5 Структура термобумаги на примере Koehler (у других производителей состав термоактивного слоя может отличаться
В середине прошлого века появилась возможность передавать графику по телефонным каналам - нужна была надёжная и недорогая технология печати принятых изображений. Принципы работы факса остались неизменными по сей день: сигнал развёртывается на горизонтальные строки в виде последовательности нулей и единиц. Бумага подаётся с ролика в направлении, перпендикулярном линейке термоэлементов. Единички в развёртке строки «включают» микросекундные тепловые импульсы на соответствующих элементах термоголовки. Реакция в специальном термопокрытии после расплавления связующего полимера или воска формирует точку чёрного цвета. Пальма первенства в изобретении термобумаги принадлежит компании NCR (США, 1963 г.). В 1969 г. компания Appleton Papers (США), сотрудничавшая с NCR, выпустила первую коммерческую партию. Appleton и поныне остаётся крупнейшим производителем термоматериалов на американском континенте.
Приведённая на рисунке 5 структура термобумаги типа ECO (именно из неё делают рулончики для факсов и чековые ленты) - базовая для всех материалов с термоактивным покрытием. Иногда вместо бумаги-основы используются плёнка или более сложный ламинат. Для защиты термоматериала от внешних воздействий на него наносятся дополнительные слои: только сверху - SEMI, снизу и сверху - TOP.
Поскольку бумага для факсов обычно попадает к пользователю девственно чистой, минуя типографии, основное внимание мы уделим материалам, которые предварительно запечатываются традиционными способами: офсетным и флексографским. Хотя при заказе продукции обсуждение часто ограничивается выбором массы 1 м2 и типа (ECO, SEMI или TOP), полезно знать о важнейших характеристиках, уникальных для термоматериалов.
Термоэтикетки
Термоэтикетки - это белые этикетки из термобумаги, поставляемые в рулонах. В отличие от термотрансферных этикеток, на которых печатают при помощи специальной красящей ленты, печать на термоэтикетках производится путем прямого нагрева термобумаги в нужных точках. Нагрев производится при помощи специальной головки термопринтера или снабженных печатающим устройством весов. При этом не требуется каких-либо дополнительных расходных материалов, кроме самой ленты с этикетками.
Термоэтикетки можно видеть во многих местах. На них печатают информацию о цене и весе продукта, русский перевод оригинальной этикетки продукции, справочную информацию и инструкции по эксплуатации, которые наклеиваются прямо на упаковку товара. Этот расходный материал также используется в специальных аппаратах для маркировки продукции штрих-кодом и в электронных весах в супермаркетах, печатные устройства которых также работают по принципам термопечати. Термоэтикетки получили широкое распространение, так как позволяют нанести необходимую информацию на упаковку товара быстро и очень дешево. Сегодня термоэтикетки необходимы на предприятиях, которые пользуются системами автоматизированного контроля с применением штрих-кода.
Широкое применение термоэтикетки находят на предприятиях производящих продукцию для маркировки своей продукции и размещения информации о товаре и производителе. Ипортеры применяют термоэтикетки для изготовления бирок с описанием поставляемого товара на русском языке и др. необходимой информации. Также термоэтикетки широко используется в транспортной и складской логистике. Включенный в складскую сеть термопринтер позволит отказаться от рутинного нанесения надписей на ящики и пакеты, или печати этикеток на листах А4 в офисе. Это существенно сокращает обработку каждой позиции, стандартизирует и оптимизирует работу склада в целом. Термоэтикетки можно печатать на месте, сразу же наклеивая их на товар. Тем самым возможно избежать путаницы и сделать процесс этикетирования оперативным и практически мгновенным. Причем, благодаря самоклеящейся основе, отпадает необходимость нанесения на термоэтикетку клея, а следовательно, существенно сокращается время маркировки вновь поступившего товара.
Термоэтикетки с препринтом или они еще называются термоэтикетки с печатью - это этикетки, изображение на которых предварительно нанесено типографским способом. Термоэтикетки с препринтом - это залог прекрасного внешнего вида любой продукции - ведь на термоэтикетки с препринтом наносятся не только названия продукта, но и реквизиты фирмы-изготовителя, слоган компании и много другое. Изготовление термоэтикетки с препринтом дает возможность допечатывать необходимую информацию непосредственно в момент взвешивания продукта в магазине, при помощи термопринтера электронных весов.
Обычная термоэтикетка представляет собой бумажный прямоугольник, одна
сторона которого покрыта термочувствительным слоем для печати, а другая -
клейкая. Для удобства использования в аппаратах термоэтикетки наклеиваются на
ленту, защищающую клейкий слой и поставляются в виде ленты, свернутой в рулон и
в таком виде поставляются в продажу.
Рис.6 Термоэтикетка
Термоэтикетки состоят из трех слоёв:
• Внешний слой. Он обладает термохимическими свойствами и непосредственно на него наносится информация
• Средний слой - это простая бумага на клеевой основе. Благодаря клейкой бумаге этикетку можно прикрепить к любой поверхности.
