Принцип действия аккумуляторов

Министерство сельского хозяйства Российской Федерации

Федеральное государственное бюджетное образовательное учреждение Высшего профессионального образования

Мичуринский государственный аграрный университет

Кафедра математики, физики и технологических дисциплин

Реферат

По дисциплине: «Физика»

По теме: «Принцип действия аккумуляторов»

Выполнил:

Студент 2 курса

Инженерного ф-та

Группы ИОБ 23 АЭЛ

Каширин Юрий Александрович

Проверил: ст. преподаватель

Брижанский Л. В.

Мичуринск-Наукоград,2015

Введение

Электри́ческий аккумуля́тор - источник тока <https://ru.wikipedia.org/wiki/%D0%A5%D0%B8%D0%BC%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%B8%D1%81%D1%82%D0%BE%D1%87%D0%BD%D0%B8%D0%BA_%D1%82%D0%BE%D0%BA%D0%B0> многоразового действия, основная специфика которого заключается в обратимости внутренних химических процессов, что обеспечивает его многократное циклическое использование (через заряд-разряд) для накопления энергии и автономного электропитания различных электротехнических устройств и оборудования, а также для обеспечения резервных источников энергии в медицине, производстве и в других сферах

История создания электрического аккумулятора

Первым кто открыл возможность получения тока иным, чем электризация трением, способом был итальянский ученный Луиджи Гальвани (1737-1798). Однажды он заметил, что лапка мёртвой лягушки пришла в движение при соприкосновении с её нервом стального скальпеля. Это открытие заставило Гальвани поставить ряд опытов для обнаружения причины возникновения электрического тока.

В основе принципа действия различных типов аккумуляторов лежит явление электролиза, где используется его важное свойство - обратимость. Электролиз - изменение химического состава раствора при прохождении через него электрического тока, обусловленное потерей или присоединением электронов ионами.

Аккумулятор - прибор для накопления электрической энергии с целью её дальнейшего использования.

Аккумулятор можно изготовить аналогично гальваническому элементу, использовав для этой цели две свинцовые пластины, погруженные в раствор содержащий одну часть серной кислоты на пять частей воды. Для зарядки аккумулятора соединяют последовательно два таких элемента и амперметр и пропускают через них ток.

Как только через аккумулятор начинает идти ток, возле катода возникают пузырьки водорода. На аноде, как следовало ожидать, освобождается кислород. Однако его выделением дело не ограничивается. Пластина анода постепенно приобретает темно-коричневый цвет вследствие образования на ее поверхности перекиси свинца (PbO₂ )за счет того, что некоторое количество кислорода соединяется химически с материалом пластины. При образовании PbO₂ ток зарядки падает, указывая на возрастание сопротивления аккумулятора. Когда аккумулятор зарядится полностью, присоединяемый к нему вольтметр покажет напряжение несколько более 2 вольт.

В сущности, процесс зарядки состоит в том, что две одинаковые вначале пластины аккумулятора вследствие электролиза становятся разными; одна из них, по-прежнему остаётся свинцовой (-), а материал другой превращается в перекись свинца (+). [1]

Химические реакции в аккумуляторе протекают следующим образом (в процессе зарядки реакции идут слева направо, при разрядке - в обратном направлении):

Зарядка →

← Разрядка

Благодаря внутреннему низкому сопротивлению аккумуляторов можно получать очень сильные токи.

Батарею постоянно следует поддерживать в заряженном состоянии частой подзарядкой, даже если она не находится в работе. Зажимы батареи необходимо содержать в чистоте и смазывать вазелином для предотвращения коррозии. Ни в коем случае нельзя допускать замерзания батарей.

Основное применение аккумуляторные батареи имеют для запуска двигателей автомобилей и других машин. Так же их можно использовать как временные источники электроэнергии в отдаленных от населенных пунктов местах. При этом не следует забывать, что аккумуляторы нужно поддерживать в заряженном состоянии (энергия солнца например). В автомобилях будущего аккумуляторы планируется использовать для питания экологически чистых электромоторов.[2]

Типы Аккумуляторов

Свинцовые аккумуляторы (Pb).

Герметизированные свинцово-кислотные аккумуляторы

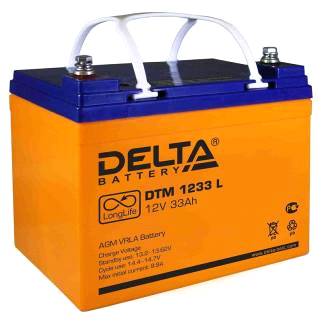

Рис. 1 Свинцово-кислотный аккумулятор Delta DTM 1233 L.

Первый работоспособный свинцово-кислотный аккумулятор был изобретен в 1859 г. французским ученым Гастоном Планте. Конструкция аккумулятора представляла собой электроды из листового свинца, разделенные сепараторами из полотна, которые были свернуты в спираль и помещены в сосуд с 10 % раствором серной кислоты. Недостатком первых свинцово-кислотных аккумуляторов была их невысокая емкость. Поначалу для ее увеличения проводили большое число циклов заряда-разряда. Для достижения существенных результатов требовалось до двух лет таких тренировок. Причина недостатка была явной - конструкция пластин. Поэтому дальнейшее совершенствование конструкции свинцово-кислотных аккумуляторов было сосредоточено на совершенствование конструкции используемых в них пластин и сепараторов.

В 1880 г. К. Фор предложил методику изготовления намазных электродов путем нанесения на пластины окислов свинца. Такая конструкция электродов позволила значительно повысить емкость аккумуляторов. А в 1881 г. Э. Фолькмар предложил применять в качестве электродов намазную решетку. В том же году ученому Селлону был выдан патент на технологию изготовления решеток из сплава свинца и сурьмы.

Первоначально практическое использование свинцово-кислотных аккумуляторов было затруднено из-за отсутствия зарядных устройств - для заряда применяли первичные элементы конструкции Бунзена. То есть химический источник тока заряжался от другого химического источника - батареи гальванических элементов. Положение кардинально поменялось с появлением недорогих генераторов постоянного тока.

Именно свинцово-кислотные батареи первыми в мире из аккумуляторных батарей нашли коммерческое применение. К 1890 году во многих промышленно развитых странах был освоен их серийный выпуск. В 1900 году немецкая фирма Varta произвела первые стартерные аккумуляторы для автомобилей.

В 70-х годах XX века были созданы необслуживаемые свинцово-кислотные аккумуляторные батареи, способные работать в любом положении. Жидкий электролит в них сменили гелиевым или адсорбированным (впитанным) сепараторами электролитом, батареи герметизировали, а для отвода газов, выделяющихся при заряде или разряде, установили клапаны. Строго говоря, абсолютная герметизация свинцово-кислотных аккумуляторов не может быть достигнута, так как нельзя обеспечить полную рекомбинацию кислорода и водорода, которые выделяются в них при заряде и хранении. Но специальными мерами выделение газов и потери воды в процессе эксплуатации удается свести к минимуму.

Были разработаны новые конструкции пластин на базе медно-кальциевых сплавов, покрытых оксидом свинца, а также на основе титановых, алюминиевых и медных решеток.

Свинцовые аккумуляторы являются наиболее распространенными среди всех существующих в настоящее время химических источников тока. Их масштабное производство определяется как относительно низкой ценой, обусловленной сравнительной не дефицитностью исходных материалов, так и разработкой разных вариантов этих аккумуляторов, отвечающих требованиям широкого круга потребителей.

Реагентами в свинцовых аккумуляторах служат диоксид свинца (PbO2) и свинец (Pb), электролитом - раствор серной кислоты. Они также называются свинцово-кислотными аккумуляторами. Их разделяют на четыре основные группы; стартерные, стационарные, тяговые и портативные (герметизированные). Наиболее распространенные из свинцовых аккумуляторов - стартерные аккумуляторы, предназначены для запуска двигателей внутреннего сгорания и энергообеспечения устройств машин. В последние годы в основном используются аккумуляторы, не требующие ухода. К недостаткам относят невысокие удельную энергию и наработку, плохую сохранность заряда, выделение водорода.

Стационарные аккумуляторы используются в энергетике, на телефонных станциях, в телекоммуникационных системах, в качестве аварийного источника тока и т.д. Обычно они работают в режиме непрерывного подзаряда. Относятся к недорогим аккумуляторам.

Тяговые аккумуляторы предназначены для электроснабжения электрокаров, подъемников, шахтных электровозов, электромобилей и других машин. Действуют в режимах глубокого разряда, имеют большой ресурс и низкую стоимость.

Портативные (герметизированные) свинцовые аккумуляторы используются для питания приборов, инструмента, аварийного освещения. К их достоинствам относятся более низкая стоимость по сравнению со стоимостью других портативных аккумулторов, широкий интервал рабочих температур. Недостатками кислотных аккумуляторов являются невозможность хранения в разряженном состоянии, трудность изготовления аккумуляторов малых размеров.

Активные вещества аккумулятора сосредоточены в электролите и положительных и отрицательных электродах, а совокупность этих веществ называется электрохимической системой. В свинцово-кислотных аккумуляторных батареях электролитом является раствор серной кислоты (H₂SO₄), активным веществом положительных пластин - двуокись свинца (PbO₂), отрицательных пластин - свинец (Pb).

Принцип действия свинцово-кислотных аккумуляторов

Основные процессы, проходящие на электродах, описывают реакции:  На отрицательном электроде:

+ HSO₄^- → PbSO₄ + H⁺ + 2e^- (разряд)  PbSO₄ + H⁺ + 2e^- → Pb + HSO4^- (заряд)

На положительном электроде:

₂ + HSO4^- + 3H⁺ + 2e^- → PbSO₄ + 2H₂O (разряд) PbSO₄ + 2H₂O → PbO₂ + HSO₄^- + 3H⁺ + 2e^- (заряд)

Суммарная реакция в свинцовом аккумуляторе имеет вид:

₂ + Pb + 2H₂SO₄ → 2PbSO₄ + 2H₂O (разряд) 2PbSO₄ + 2H₂O → PbO₂ + Pb + 2H₂SO₄ (заряд)

Таким образом, при разряде свинцового аккумулятора на обоих электродах формируется малорастворимый сульфат свинца (двойная сульфатация) и происходит сильное разбавление серной кислоты.

Напряжение разомкнутой цепи заряженного аккумулятора равно 2,05-2,15 В, в зависимости от концентрации серной кислоты. При разряде по мере разбавления электролита напряжение разомкнутой цепи аккумулятора понижается и после полного разряда становится равным 1,95-2,03 В.

При заряде свинцово-кислотного аккумулятора, как и в других аккумуляторах с водным электролитом, имеют место побочные реакции выделения газов. Выделение водорода начинается при полном заряжении отрицательного электрода. Кислород начинает выделяться гораздо раньше: в обычных условиях заряда при 50-80% заряженности (в зависимости от тока заряда), а при температуре 0 °С уже после заряда на 30-40 %. Вследствие этого отдача положительного электрода по емкости составляет 85-90 %. Для получения полной разрядной емкости при заряде аккумулятору должен быть обеспечен перезаряд на 10-20 %. Этот перезаряд сопровождается существенным выделением водорода на отрицательном электроде и кислорода - на положительном.

Выделение водорода имеет место и при хранении заряженного свинцово-кислотного аккумулятора. Саморазряд его определяется преимущественно скоростью растворения свинца согласно реакции:

+ H₂SO₄ → PbSO₄ + H₂

Скорость этого процесса зависит от температуры, объема электролита и его концентрации, но более всего от чистоты компонентов. В отсутствие примесей реакция протекает медленно из-за большого перенапряжения выделения водорода на свинце. Но на практике, на поверхности свинцового электрода всегда много примесей, среди которых наибольшее влияние оказывает сурьма, количество которой в сплаве для решеток и токоведущих деталей доходит до 6 %.

На положительном электроде может также самопроизвольно проходить реакция восстановления диоксида свинца:

PbO₂ + H₂SO₄ → PbSO₄ + 1/2O₂ + H₂O

в результате которой выделяется кислород, но скорость ее незначительна.

В процессе эксплуатации саморазряд аккумулятора может увеличиваться из-за образования дендритных мостиков из металлического свинца. Потери емкости свежеизготовленного аккумулятора за счет саморазряда как правило не превышают 2-3 % в месяц. Но при эксплуатации они быстро увеличиваются.[3]

Особенности герметизированного свинцово-кислотного аккумулятора

Главные проблемы при создании герметичного варианта свинцово-кислотного аккумулятора связаны с необходимостью обеспечения условий для уменьшения газовыделения и содействия рекомбинации выделяющегося газа. При создании герметизированного аккумулятора, который в обычных условиях эксплуатации не требовал бы доливки воды в электролит в течение всего срока службы и не выделял бы газов, был предпринят ряд мер:

. В аккумуляторе применяется иммобилизированный (обездвиженный) электролит, который сохраняет высокую электропроводность серной кислоты. Небольшое его количество позволяет обеспечить лучший транспорт кислорода от положительного электрода к отрицательному и высокий уровень его рекомбинации.

При одном методе иммобилизации электролита для его загущивания применяется силикагель (SiO₂), который обладает высокой пластичностью и заполняет и электроды, и сепаратор. Благодаря своей вязкости он хорошо удерживается в порах и способствует эффективному использованию активных веществ электродов. Транспортировка кислорода обеспечивается по трещинам, которые появляются при усадке твердеющего электролита.

При другом методе иммобилизации применяется сепаратор из стекловолокна с высокой объемной пористостью и хорошей смачиваемостью в растворе серной кислоты. Такой сепаратор не только осуществляет функцию разделения электродов, но и благодаря тонкой структуре волокон обеспечивает удержание электролита в порах и высокую скорость переноса кислорода. Применение стекловолокнистого сепаратора и плотная сборка блока электродов способствуют также уменьшению оплывания активной массы положительного электрода и разбухания губчатого свинца на отрицательном.

. Для снижения вероятности выделения водорода свинцово-сурьмяные сплавы токоведущих решеток заменяются другими, обеспечивающими более высокое перенапряжение выделения водорода. Применяются сплавы свинца с кальцием (до 0,1 % Ca), иногда легированного алюминием, сплавы свинца с оловом (0,5-2,5 % Sn), которые имеют неплохие литейные характеристики, и другие.

. В отрицательный электрод закладывается емкость больше, чем в положительный. В данном случае при полном заряде положительного электрода оставшаяся недозаряженной часть активной массы отрицательного электрода практически исключает вероятность разряда ионов водорода. Кислород, выделяющийся на диоксиде свинца, достигает отрицательного электрода и окисляет губчатый свинец до оксида свинца, который в кислотном электролите переходит в сульфат свинца PbSO₄ и воду. Следовательно, условия для герметизации аккумулятора улучшаются: газы не выделяются и вода не испаряется.
