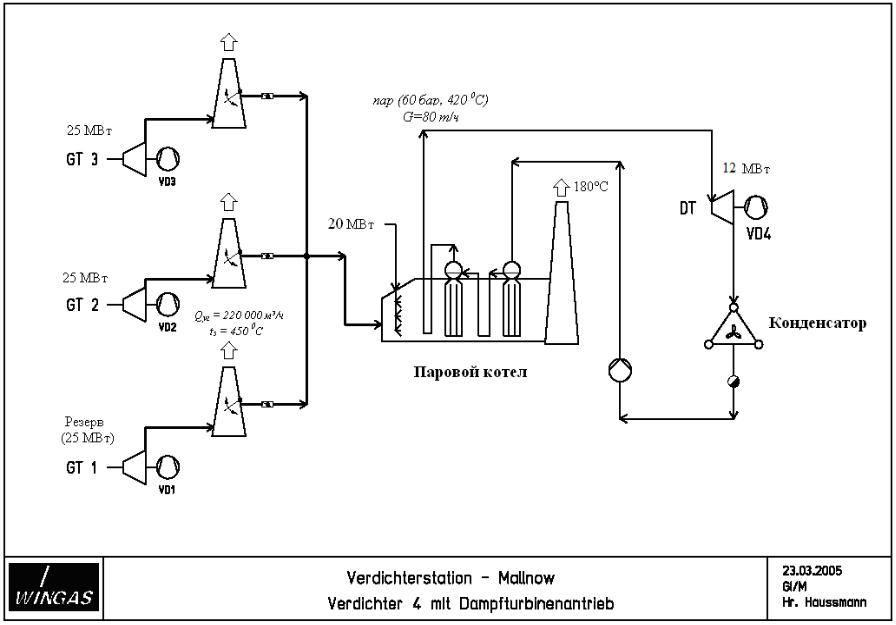

Конденсаторы ПГУ
КОНДЕНСАТОРЫ

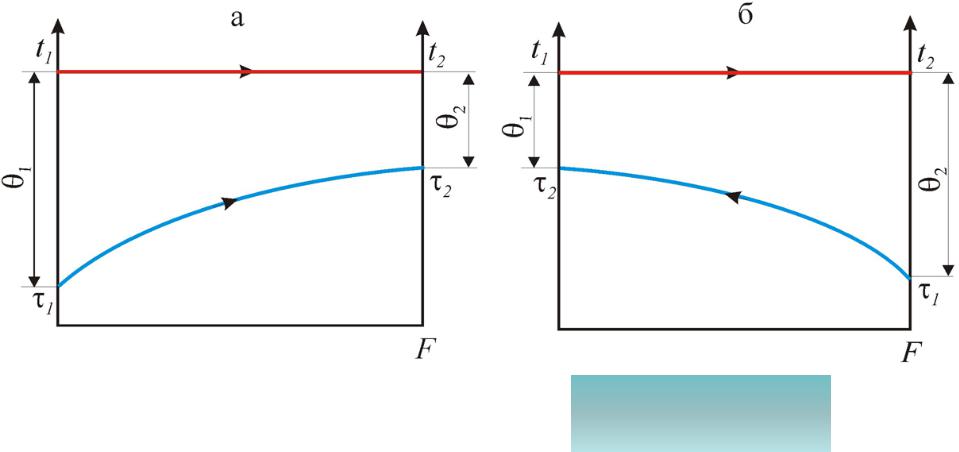

Горячий теплоноситель - конденсирующийся пар, холодный теплоноситель – газ или жидкость.
Уравнение теплового |
Q 1 |
|
Q Т А ; |
|
G 1 h 1 |
|
G 2 h 2 . |
||
баланса: |
Горячий теплоноситель на входе конденсатора – влажный насыщенный пар, на выходе – влажный насыщенный пар с менее
высокой степенью сухости
G1 r1 ( x1 x2 ) G2 cpm1 ( 2 1 ).
Горячий теплоноситель на входе конденсатора – влажный насыщенный пар, на выходе – кипящая жидкость
G1 r1 x1 G2 cpm1 ( 2 1 ).
Горячий теплоноситель на входе испарителя – сухой насыщенный пар, на выходе – влажный насыщенный пар
G1 r1 ( 1 x2 ) G2 cpm1 ( 2 1 ).
Горячий теплоноситель на входе испарителя – сухой насыщенный пар, на выходе – кипящая жидкость (паровая фаза отсутствует),
G1 r1 G2 cpm1 ( 2 1 ).
Теплообмен при конденсации чистого пара
Основное условие конденсации tс < ts < tкр .

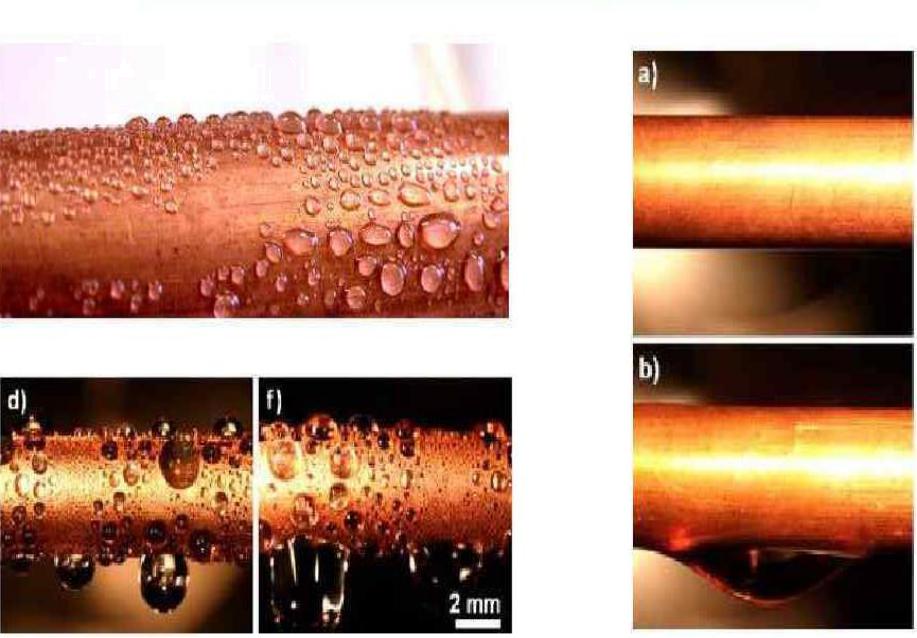

В зависимости от состояния поверхности стенки конденсат может принимать форму капель или пленки.
Конденсация пара бывает капельной и пленочной.

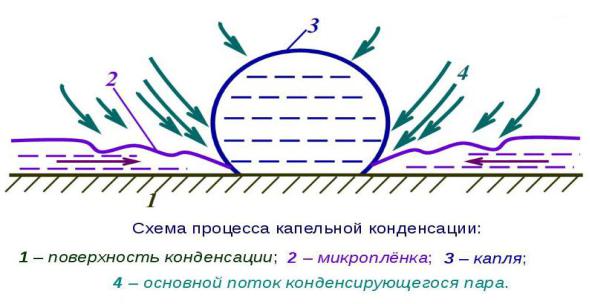

Капельная конденсация происходит в условиях естественного движения, когда конденсат не смачивает поверхности стенки. Это обычно наблюдается на поверхности стенок, покрытых тонким слоем масла, нефтепродуктов и т.п.
