Материал: практика_CASE_BPWIN

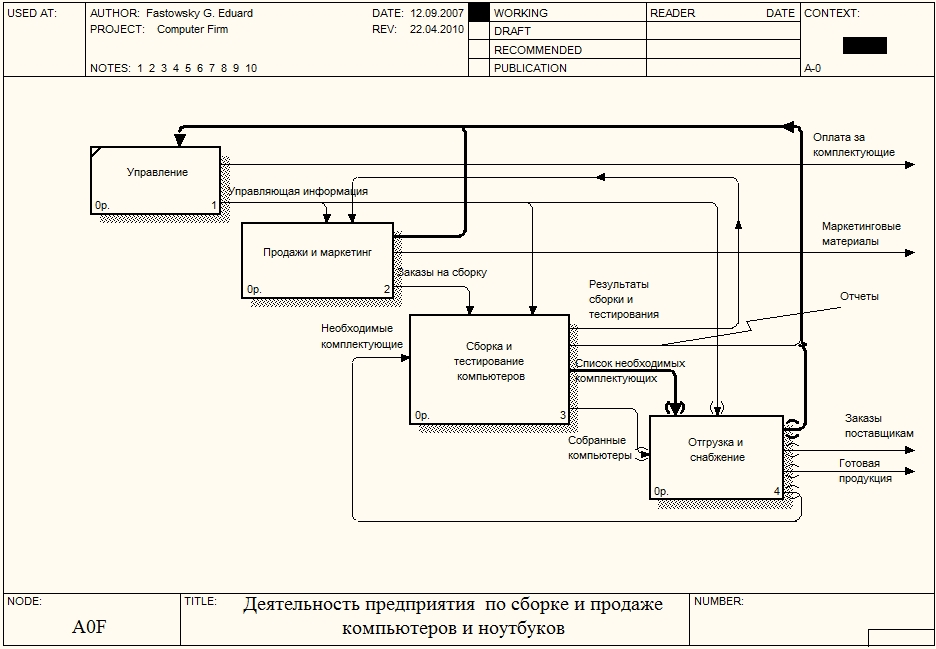

Рисунок 3. FEO диаграмма

Диаграммы дерева узлов

Диаграмма дерева узлов показывает иерархическую зависимость работ, но не взаимосвязи между работами. В одной модели диаграмм дерева узлов может быть множество, поскольку дерево может быть построено на произвольную глубину и не обязательно с корня.  Для построения диаграммы дерева узлов необходимо выбрать пункт меню Diagram -> Add Node Tree. Появляется мастер, с помощью которого диаграмма будет создана. На первом шаге (рис.4) задается имя диаграммы дерева узлов, узел верхнего уровня и глубина дерева. Имя дерева узлов по умолчанию совпадает с именем работы верхнего уровня, а номер диаграммы генерируется автоматически как номер узла верхнего уровня + буква N.

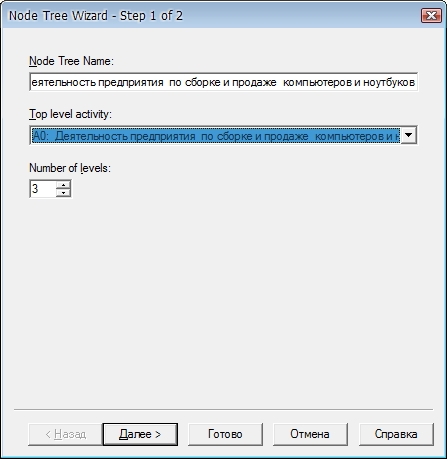

Рисунок 4. Создание диаграммы дерева узлов. Шаг 1

На втором шаге мастера (рис.5) задаются свойства диаграммы дерева узлов.

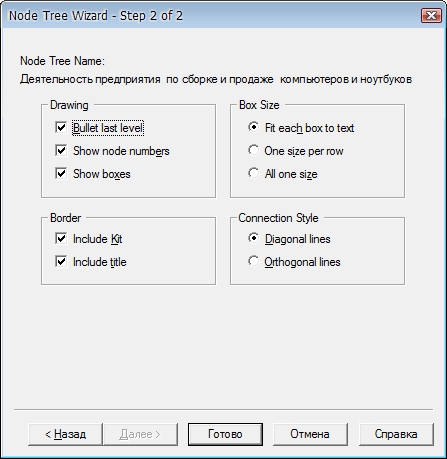

Рисунок 5. Создание диаграммы дерева узлов. Шаг 2

По умолчанию нижний уровень декомпозиции показывается в виде списка, остальные работы - в виде прямоугольников. Если необходимо отобразить все дерево в виде прямоугольников, то следует снять галочку возле опции "Bullet last level". Список всех созданных диаграмм дерева узлов можно посмотреть в Обозреватели Модели.  Диаграмма дерева узлов для всех узлов модели показана на рис. 6:

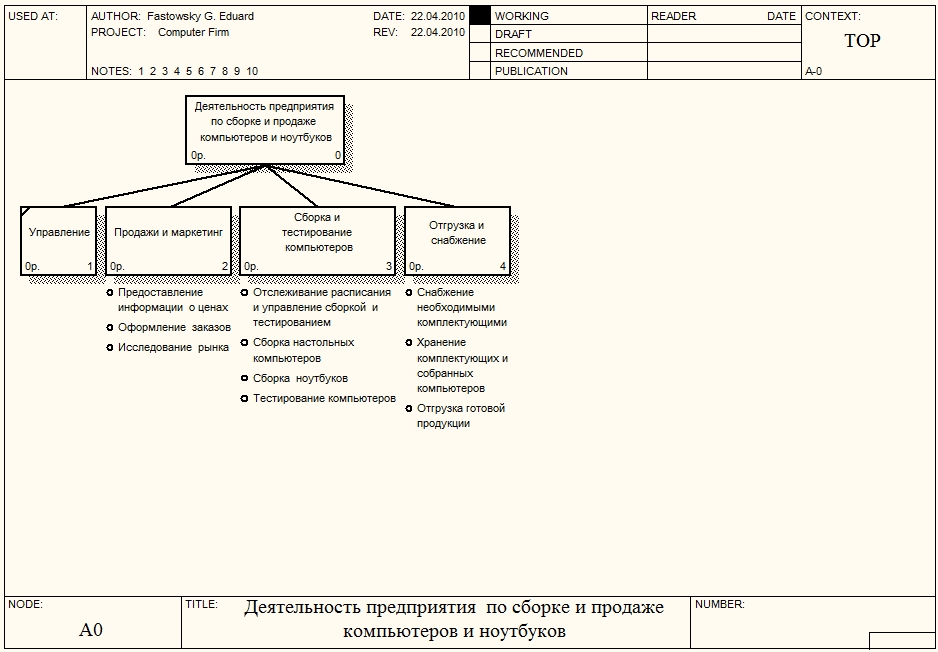

Рисунок 6. Диаграммы дерева узлов

Содержание отчета:

• FEO диаграмма

• диаграмма дерева узлов
