Практическое занятие № 7
Сверточные коды.
Задача 1
Даны порождающие многочлены
;
.
Построить кодирующее устройство, диаграмму состояний и решетчатую диаграмму.
Решение
Кодирующее устройство

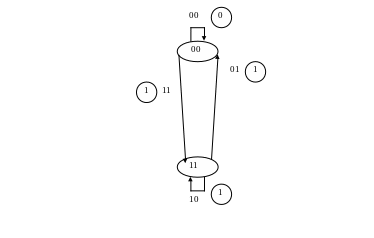

Диаграмма состояний

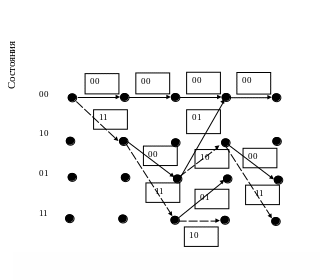

Решетчатая диаграмма
Задача 2 Дана решетчатая диаграмма
Закодировать сообщение 101101
Решение:
Начальное состояние «0».
Поступает «1». Из состояния «0» переход в состояние «1» и на выходе кодера образуется последовательность 11.
Поступает «0». Из состояния «1» переход в состояние «0» и на выходе кодера образуется последовательность 01.
Поступает «1». Из состояния «0» переход в состояние «1» и на выходе кодера образуется последовательность 11.
Поступает «1». Из состояния «1» переход в состояние «1» и на выходе кодера образуется последовательность 10.
Поступает «0». Из состояния «1» переход в состояние «0» и на выходе кодера образуется последовательность 01.
Поступает «1». Из состояния «0» переход в состояние «1» и на выходе кодера образуется последовательность 11.
Закодированное сообщение 110111100111.
Задача 3
Дана решетчатая диаграмма
Декодировать сообщение 110101100111
Решение
Начальное состояние «0».
Из него два перехода: в состояние«0» с кодовой комбинацией «00» и в состояние «1» с кодовой комбинацией «11»
1) поступает 11,
декодер сравнивает с принятыми символами
11 дает следующие метрики соответствующих
ветвей
:
0 → 0
= 2, 0 → 1
=0.
;
2) поступает 01, декодер сравнивает с принятыми символами 01 дает следующие метрики соответствующих ветвей : 0 → 0 = 1, 0 → 1 =1; 1 → 1 = 2, 1 → 0 =0.
;
;
;
.
Метрики путей =3 отбрасываем.
Поэтому первой комбинации 11 соответствует 1
3) поступает 01, декодер сравнивает с принятыми символами 01 дает следующие метрики соответствующих ветвей : 0 → 1 = 1, 0 → 0 =1.
;
.
3) поступает 10, декодер сравнивает с принятыми символами 10 дает следующие метрики соответствующих ветвей : 0 → 0 = 1, 0 → 1 =1.
Задача 4
Даны порождающие многочлены
;
.
Построить кодирующее устройство, диаграмму состояний и решетчатую диаграмму.
Решение
Кодирующее устройство
Диаграмма состояний
Решетчатая диаграмма
