Часть II. Производство работ по сооружению тоннеля.

2.1. Выбор способа производства работ.

Участок тоннеля №1: грунт – лесс отвердевший, f =0,9.

Так как грунт относится к слабым ( I группа), то выработку раскрывают по частям

(см. рис.4) с немедленным закреплением обнажённого массива временной крепью.

Рис.4. Схема очерёдности раскрытия элементов подземной выработки в слабых грунтах.

Работы по проходке тоннеля в данном грунте будем проводить, используя способ опёртого свода. Данный способ предусматривает сооружение в первую очередь верхней части обделки – свода. Вначале проходят нижнюю штольню 1. Из неё при помощи вертикальных или наклонных ходков 2 открывают забой верхней штольни 3, на базе которой раскрывают верхнюю часть выработки – калотту 4. Затем разрабатывают грунт а средней штроссе 5 и в последнюю очередь – в боковых штроссах 6.

Участок тоннеля №2: грунт – гнейс плотный, f = 11.

При постройке тоннеля в крепком грунте отпадает необходимость в немедленной после разработки грунта установки временной крепи, которую в этих условиях принимаем менее громоздкой, так как её назначение сводится к предотвращению образования отдельных мелких вывалов и обрушения одиночных кусков грунта с кровли. При проходке данного участка тоннеля будем использовать способ сплошного забоя, для которого характерно наличие одной плоскости забоя, что упрощает использование для бурения шпуров буровых рам с тяжёлыми высокопроизводительными перфораторами, снабжёнными автоматическим управлением.

Основные работы при этом способе включают только два процесса (см. рис.5):

Рис. 5. Проходка тоннеля в крепком грунте способом сплошного забоя.

разработку грунта 1 с последующей уборкой её и кладку бетонной обделки 2.

Участок тоннеля №3: грунт – туф, f = 4.

Для проходки выработок в скальных грунтах с коэффициентом крепости от 2 до 4 при сооружении однопутного железнодорожного тоннеля применяется уступный способ( см.рис. 6).

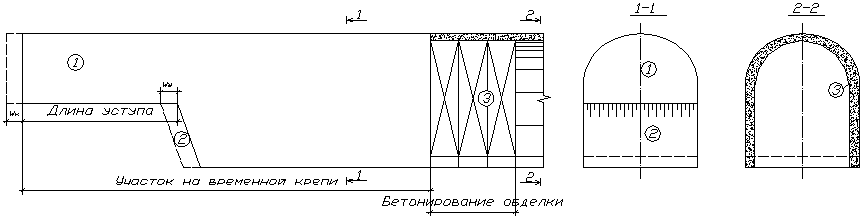

Рис.6. Схема сооружения тоннеля уступным способом.

В курсовом проекте одновременно с проходкой колотты(1) на определённом расстоянии от её забоя производим разработку уступа на ширину пролёта выработки(2) и затем по всему периметру выработки за один приём бетонируем обделку(3). Длину уступа принимаем равной 130 м.

2.2.Буровзрывные работы.

Разработка полускальных и скальных грунтов с коэффициентом крепости более 2 осуществляется буровзрывным способом. В курсовом проекте необходима детальная проработка проекта организации работ на участке с крепостью грунта f = 4. Как видно, грунт разрабатываем буровзрывным способом.

2.2.1. Определение параметров буровзрывных работ.

В соответствии с геологическими условиями в качестве ВВ выбираем аммонит №6 прессованный со следующими характеристиками:

 плотность, ∆=1,25 г/см³=1250 кг/м³;

 коэффициент работоспособности, е=0,9;

 диаметр патрона, d_п = 34 мм.

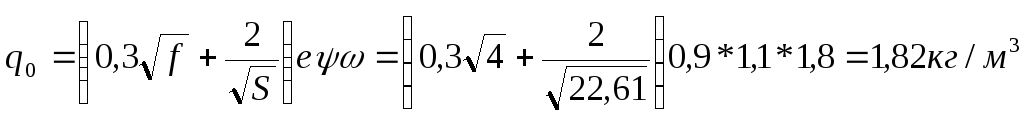

Определим удельный расход ВВ с учётом его работоспособности по формуле:

;

где е - коэффициент работоспособности ВВ;

ψ - коэффициент влияния плотности заряжения;

ω - коэффициент структуры и трещиноватости грунтового массива;

S - площадь сечения забоя.

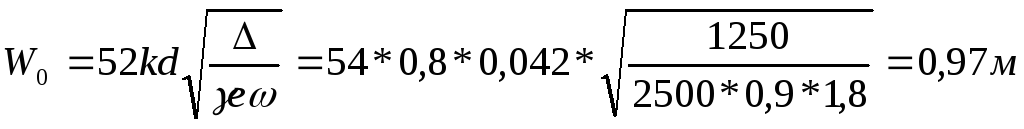

Определим линию наименьшего сопротивления (ЛНС) отбойных шпуров по формуле:

;

где к - коэффициент зажима;

d - диаметр шпура, м;

γ - объёмная масса грунта, кг/м³.

Так как при обуривании забоя будем применять мощные бурильные установки и тяжёлые бурильные машины, вруб принимаем прямым призматическим с расстоянием между врубовыми зарядами 25 см с устройством незаряженной скважины в центре.

Расстояние между отбойными шпурами принимаем равным 0,8 м ((0,8-0,95)*W₀), между подошвенными - а_п=0,8 м ((0,7-0,9)*W₀), между контурными – а_к=0,58 м (0,6W₀).

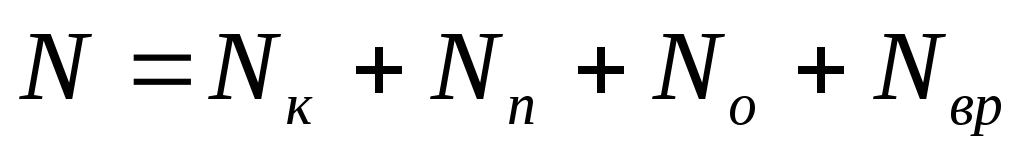

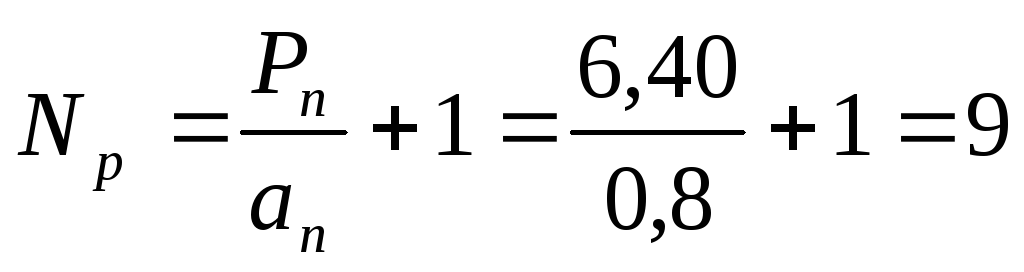

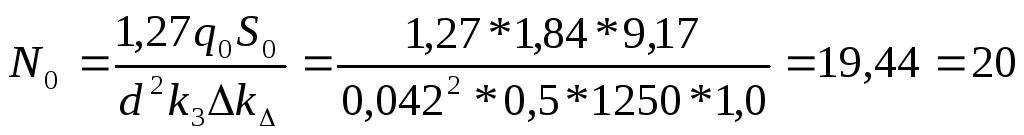

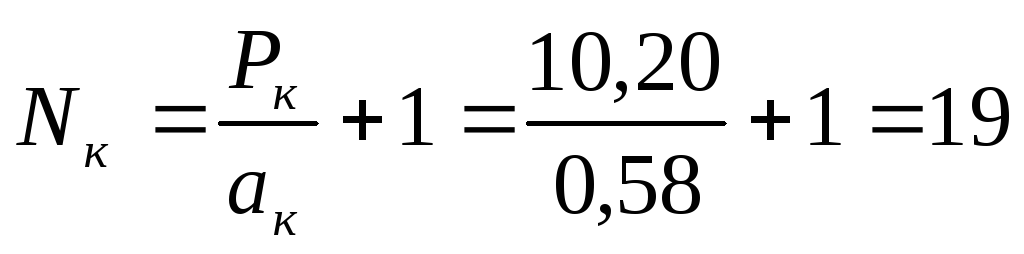

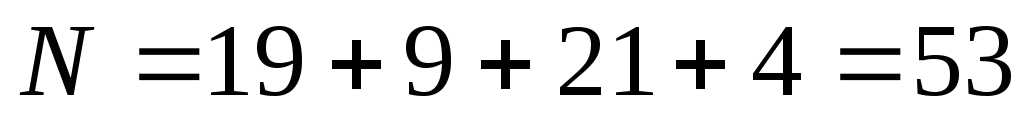

Вычисляем количество шпуров на забой по формуле:

,

где - количество контурных шпуров;

- количество подошвенных шпуров;

- количество отбойных шпуров; по конструктивным соображениям принимаем N₀ = 21;

- площадь сечения забоя, взрываемая отбойными шпурами;

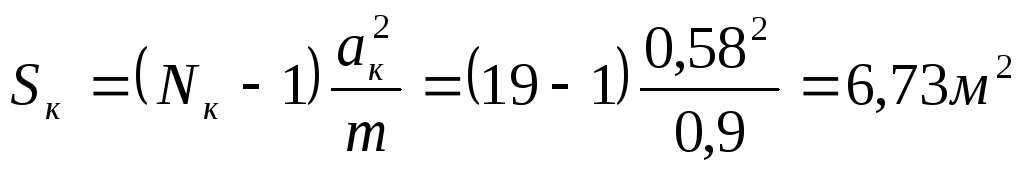

- площадь сечения забоя, взрываемая контурными шпурами;

m - коэффициент сближения контурных зарядов;

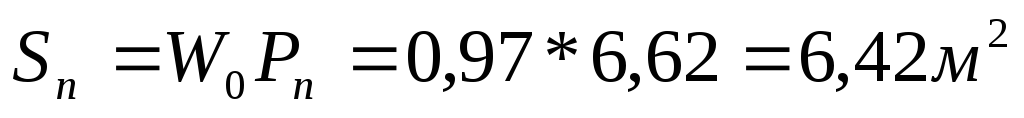

- площадь сечения забоя, взрываемая подошвен-ными шпурами;

S_вр - площадь сечения забоя, взрываемая врубовыми зарядами;

к_з - коэффициент заполнения шпура;

к_∆ - коэффициент уплотнения, для патронированных ВВ равен 1,0.

.

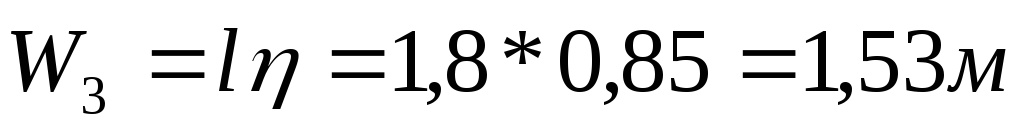

С учётом устойчивости кровли выработки длину комплекта шпуров назначаем равной l=1,8 м. Тогда глубина заходки определяется по формуле:

;

где η - коэффициент использования шпура.

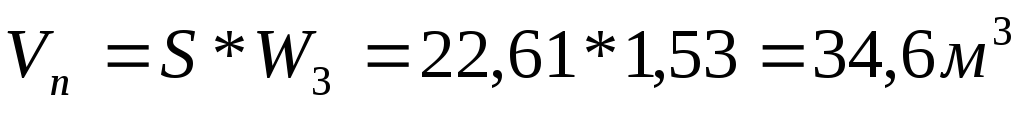

Объём взрываемой породы равен:

.

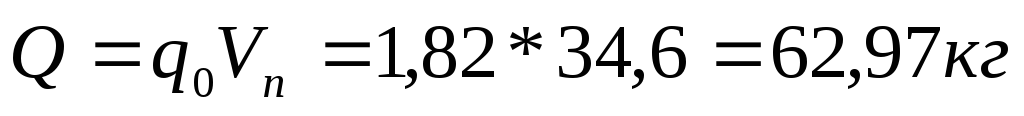

Ориентировочно расход ВВ на взрыв равен:

.

Масса всех контурных зарядов

;

где к_к - концентрация заряда контурного шпура.

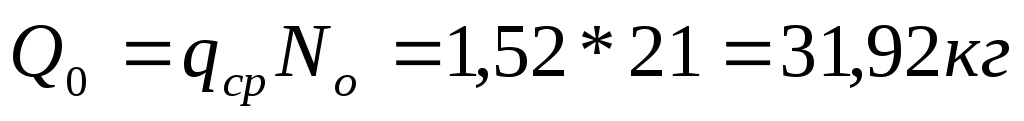

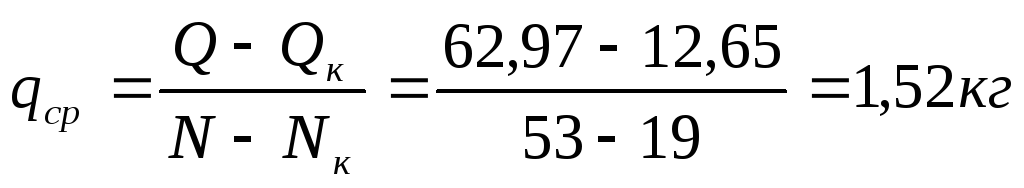

Средняя масса зарядов остальных шпуров

.

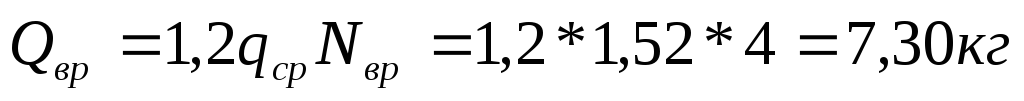

Масса зарядов врубовых, отбойных и подошвенных шпуров равна

;

;

.

2.2.2. Буровое оборудование.

Для бурения шпуров в забое выработки будем применять бурильные машины БУ-1 на базе самоходной бурильной установки СБУ-2к. Количество одновременно работающих бурильных машин принимаем равным четырём из расчёта 8 м² площади обуриваемого забоя на одну бурильную машину, находящуюся на установке( две СБУ-2к).

Бурение вертикальных шпуров уступа осуществляем самоходными бурильными установками СБУ-2к, так как высота уступа (3,8 метра) не превышает максимального хода подачи бура установки (4,0 метра).

2.3. Временное крепление выработки.

Выбор типа временного крепления производим по следующей формуле:

;

где S - площадь сечения тоннеля, м²;

B - пролёт выработки, м;

f - коэффициент крепости грунта;

T - параметр устойчивости.

.

При Т=9 временную крепь принимаем в виде анкеров с подхватами и металлической сеткой.

2.4. Погрузка и транспорт породы.

Для выработок средних сечений (20-50 м²) рекомендуется применять для погрузки породы погрузочные машины типа ПНБ непрерывного действия. В курсовом проекте применяем машину ПНБ-3Д.

Вывозку породы будем производить автомобильным транспортом. Тогда для разминовки встречных транспортных средств и для поворота автотранспорта необходимо будет устраивать специальные ниши.

Транспортировку породы из забоя колоты до разрабатываемого нижнего уступа будем производить с помощью самоходных тележек на пневмоходу (тип 1ВС20АРЕ с ёмкостью кузова 12 м³).

Для транспортировки породы из тоннеля будем использовать автомобильный транспорт – автосамосвалы МоАЗ-6401 с объёмом кузова 11 м³. Так как объём взорванной породы составляет 35 м³, то необходимое количество автосамосвалов равно 4.

2.5. Организация работ в забое, определение

параметров проходческого цикла.

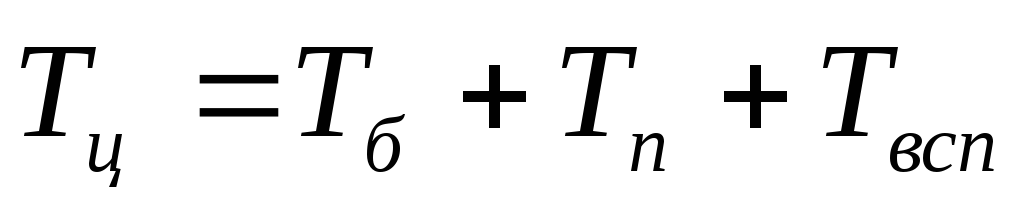

Так как основными операциями проходческого цикла являются бурение шпуров в забое и погрузка взорванной породы, продолжительность цикла определяется по формуле:

,

где Т_б, Т_п, Т_всп - продолжительность операций бурения, погрузки и вспомогательных

операций.

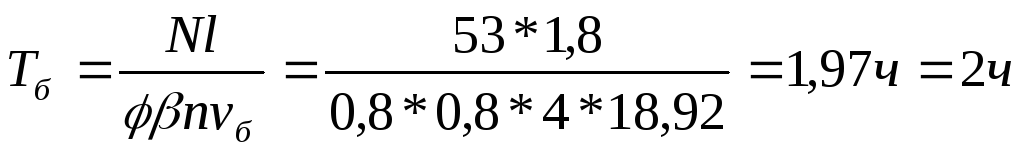

Продолжительность бурения определяется по формуле:

;

где N - число шпуров в забое;

l - средняя длина шпура;

φ - коэффициент использования бурильных машин во времени;

β - коэффициент одновременности работы бурильных машин;

n - число бурильных машин;

v_б - чистая скорость бурения шпура, пог. м шпура в ч.

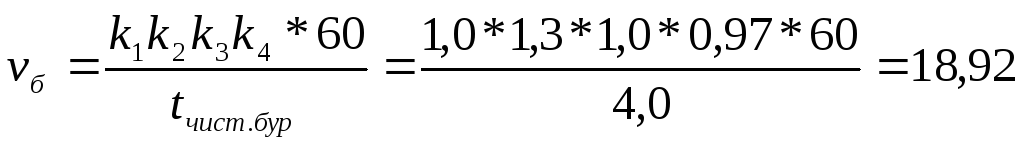

Чистая скорость бурения шпура определяется по формуле:

пог. м в час;

где к₁ - коэффициент, зависящий от типа бурильной машины;

к₂ - коэффициент, учитывающий влияние сжатого воздуха;

к₃ - коэффициент, учитывающий влияние диаметра головки бура;

к₄ - коэффициент, учитывающий глубину шпура.

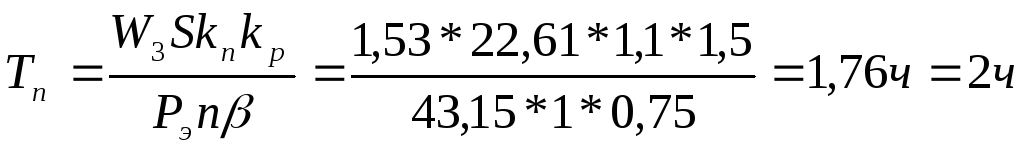

Продолжительность погрузки взорванной массы грунта определится по формуле:

;

где W₃ - глубина заходки за цикл, м;

S - проектная площадь сечения выработки, м²;

к_п - коэффициент перебора;

к_р - коэффициент разрыхления грунта;

Р_э - эксплутационная производительность погрузочной машины;

n - число погрузочных машин в забое;

β - коэффициент одновременности работы погрузочных машин.

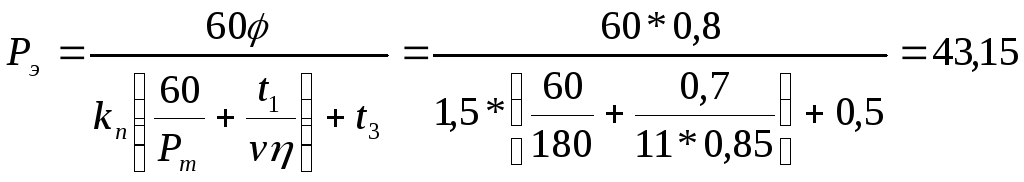

Эксплутационная производительность определяется по формуле:

м³/ч;

где φ - коэффициент использования машины;

Р_т - техническая производительность погрузочной машины;

t₁, t₃ - продолжительность простоя машины и различные потери времени, отнесённые к 1 м³ породы;

v - объём самосвала;

η -коэффициент заполнения самосвала.

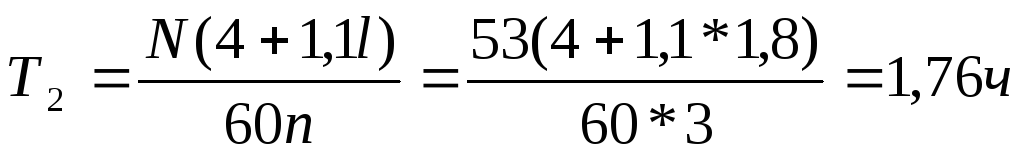

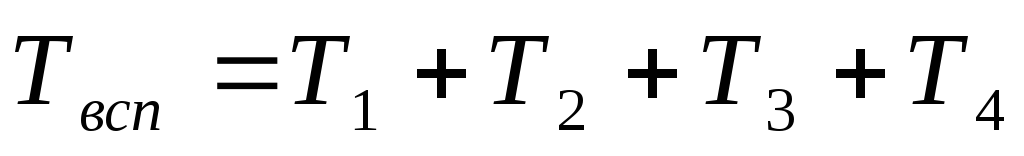

Время на вспомогательные операции, ч

;

где Т₁ - время на подготовительные операции;

- время на заряжение шпуров ( N – число шпуров, l – средняя длина шпура, n – число заряжающих);

Т₃ - время на взрывание и проветривание;

Т₄ - время на прочие работы.

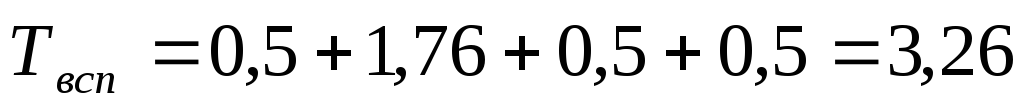

Тогда ч.

На базе полученных данных построена циклограмма – графическое изображение последовательности работ. Полученная циклограмма представлена на втором листе чертежей.
