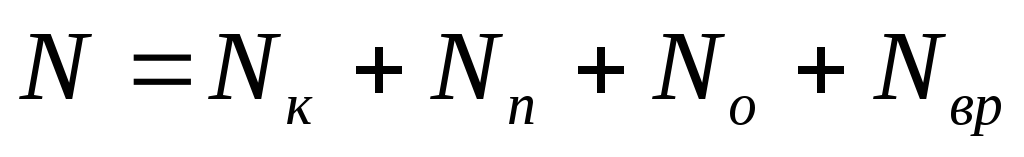

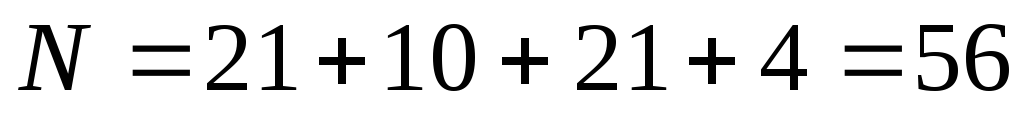

Вычисляем количество шпуров на забой по формуле:

,

где - количество контурных шпуров;

- количество подошвенных шпуров;

- количество отбойных шпуров; по конструктивным соображениям принимаем N₀ = 21;

- площадь сечения забоя, взрываемая отбойными шпурами;

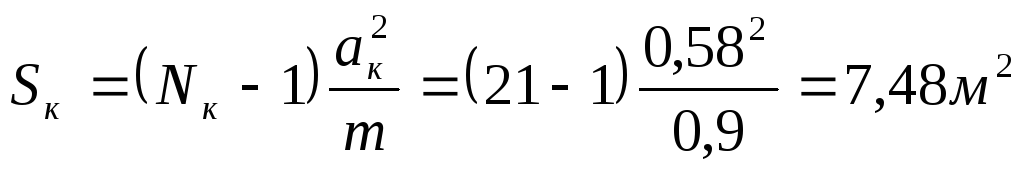

- площадь сечения забоя, взрываемая контурными шпурами;

m - коэффициент сближения контурных зарядов;

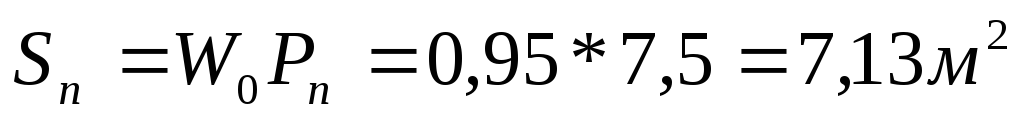

- площадь сечения забоя, взрываемая подошвен-ными шпурами;

S_вр - площадь сечения забоя, взрываемая врубовыми зарядами;

к_з - коэффициент заполнения шпура;

к_∆ - коэффициент уплотнения, для патронированных ВВ равен 1,0.

.

С учётом устойчивости кровли выработки длину комплекта шпуров назначаем равной l=1,8 м. Тогда глубина заходки определяется по формуле:

;

где η - коэффициент использования шпура.

Объём взрываемой породы равен:

.

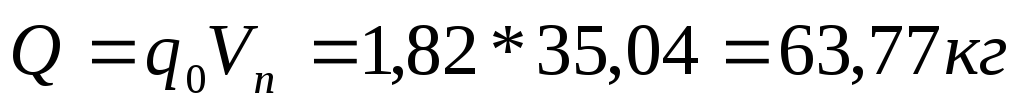

Ориентировочно расход ВВ на взрыв равен:

.

Масса всех контурных зарядов

;

где к_к - концентрация заряда контурного шпура.

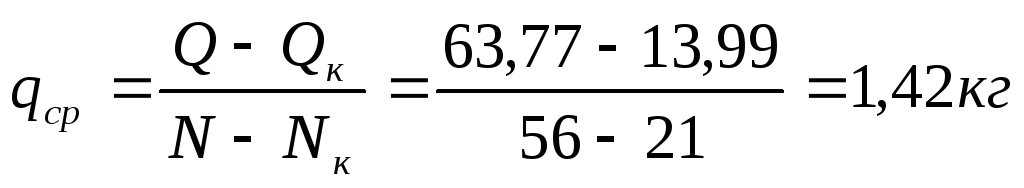

Средняя масса зарядов остальных шпуров

.

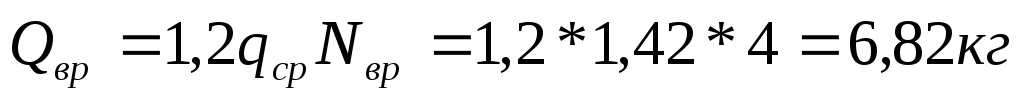

Масса зарядов врубовых, отбойных и подошвенных шпуров равна

;

;

.

2.2.2. Буровое оборудование.

Для бурения шпуров в забое выработки будем применять бурильные машины БУ-1 на базе самоходной бурильной установки СБУ-2к. Количество одновременно работающих бурильных машин принимаем равным четырём из расчёта 8 м² площади обуриваемого забоя на одну бурильную машину, находящуюся на установке( две СБУ-2к).

Бурение вертикальных шпуров уступа осуществляем самоходными бурильными установками СБУ-2к, так как высота уступа (3,9 метра) не превышает максимального хода подачи бура установки (4,0 метра).

2.3. Временное крепление выработки.

Выбор типа временного крепления производим по следующей формуле:

;

где S - площадь сечения тоннеля, м²;

B - пролёт выработки, м;

f - коэффициент крепости грунта;

T - параметр устойчивости.

.

При Т=9,9 временную крепь принимаем в виде анкеров с подхватами и металлической сеткой.

2.4. Погрузка и транспорт породы.

Для выработок средних сечений (20-50 м²) рекомендуется применять для погрузки породы погрузочные машины типа ПНБ непрерывного действия. В курсовом проекте применяем машину ПНБ-3Д.

Вывозку породы будем производить автомобильным транспортом. Тогда для разминовки встречных транспортных средств и для поворота автотранспорта необходимо будет устраивать специальные ниши.

Транспортировку породы из забоя колоты до разрабатываемого нижнего уступа будем производить с помощью самоходных тележек на пневмоходу (тип 1ВС20АРЕ с ёмкостью кузова 12 м³).

Для транспортировки породы из тоннеля будем использовать автомобильный транспорт – автосамосвалы МоАЗ-6401 с объёмом кузова 11 м³. Так как объём взорванной породы составляет 35 м³, то необходимое количество автосамосвалов равно 4.

2.5. Организация работ в забое, определение

параметров проходческого цикла.

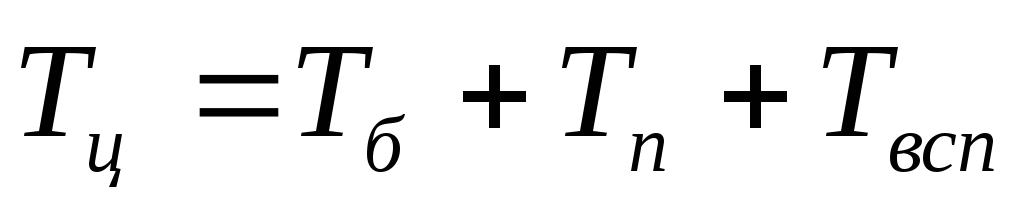

Так как основными операциями проходческого цикла являются бурение шпуров в забое и погрузка взорванной породы, продолжительность цикла определяется по формуле:

,

где Т_б, Т_п, Т_всп - продолжительность операций бурения, погрузки и вспомогательных

операций.

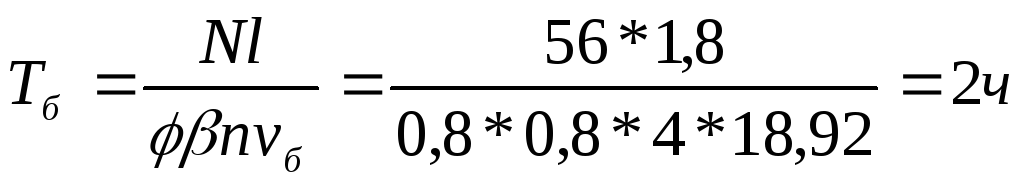

Продолжительность бурения определяется по формуле:

;

где N - число шпуров в забое;

l - средняя длина шпура;

φ - коэффициент использования бурильных машин во времени;

β - коэффициент одновременности работы бурильных машин;

n - число бурильных машин;

v_б - чистая скорость бурения шпура, пог. м шпура в ч.

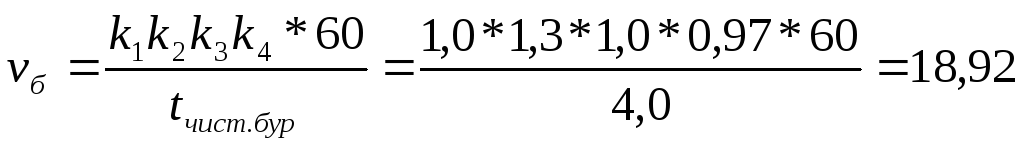

Чистая скорость бурения шпура определяется по формуле:

пог. м в час;

где к₁ - коэффициент, зависящий от типа бурильной машины;

к₂ - коэффициент, учитывающий влияние сжатого воздуха;

к₃ - коэффициент, учитывающий влияние диаметра головки бура;

к₄ - коэффициент, учитывающий глубину шпура.

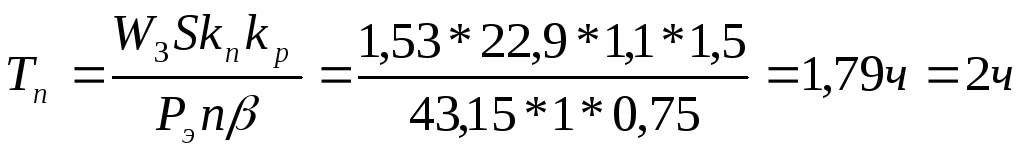

Продолжительность погрузки взорванной массы грунта определится по формуле:

;

где W₃ - глубина заходки за цикл, м;

S - проектная площадь сечения выработки, м²;

к_п - коэффициент перебора;

к_р - коэффициент разрыхления грунта;

Р_э - эксплутационная производительность погрузочной машины;

n - число погрузочных машин в забое;

β - коэффициент одновременности работы погрузочных машин.

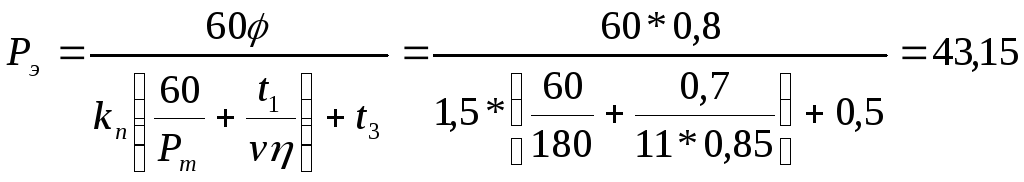

Эксплутационная производительность определяется по формуле:

м³/ч;

где φ - коэффициент использования машины;

Р_т - техническая производительность погрузочной машины;

t₁, t₃ - продолжительность простоя машины и различные потери времени, отнесённые к 1 м³ породы;

v - объём самосвала;

η -коэффициент заполнения самосвала.

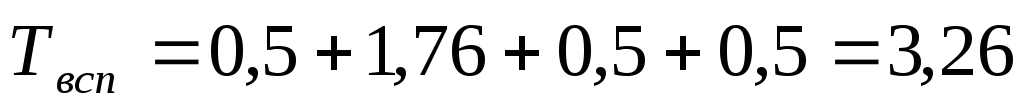

Время на вспомогательные операции, ч

;

где Т₁ - время на подготовительные операции;

- время на заряжение шпуров ( N – число шпуров, l – средняя длина шпура, n – число заряжающих);

Т₃ - время на взрывание и проветривание;

Т₄ - время на прочие работы.

Тогда ч.

На базе полученных данных построена циклограмма – графическое изображение последовательности работ. Полученная циклограмма представлена на втором листе чертежей.

2.6. Расчёт объёма работ, определение стоимости тоннеля.

Для определения стоимости сооружения тоннеля необходимо определить стоимость различных участков тоннеля с учётом их конструкции, способа производства работ по проходке тоннеля в различных грунтах. Данные о расценках на строительные работы берём из «Единых норм и расценок на строительные, монтажные и ремонтно-строительные работы». Расчёт стоимости ведём в ценах 1984 года.

Результаты определения стоимости тоннеля удобно привести в табличной форме:

Таблица 1.

Определение стоимости тоннеля.
